Шлифовальные круги создаются из сочетания абразивных зерен и связующих веществ, что определяет их эффективность и сферу применения. Основные абразивы включают корунд, электрокорунд, карбид кремния и алмаз. Каждый из них отличается по твердости, износостойкости и области использования.
Корунд используется для обработки стали и железных сплавов, обладает высокой прочностью, но менее эффективен на цветных металлах. Электрокорунд – это улучшенный вариант корунда с повышенной твердостью и однородностью зерен, что обеспечивает более длительный ресурс круга. Карбид кремния подходит для обработки неметаллических материалов и алюминиевых сплавов, обладает высокой остротой и способностью быстро снимать материал.
Связующие материалы – еще один критичный элемент конструкции шлифовального круга. Наиболее распространены бакелитовые, керамические и синтетические смолы, а также металлические связки. Выбор связующего зависит от требований к износостойкости, температурному режиму и характеру обработки.
Оптимальный подбор абразивов и связующих обеспечивает баланс между скоростью съема, долговечностью круга и качеством обработанной поверхности. Для специализированных задач применяют шлифовальные круги с алмазным абразивом, обеспечивающим высокую точность и устойчивость к износу при работе с твердыми материалами, такими как керамика или закалённая сталь.
Влияние зернистости абразивного материала на качество шлифовки
Зернистость определяет размер частиц абразива и напрямую влияет на эффективность и результат шлифовального процесса. Выбор зернистости зависит от требуемой точности и характера обрабатываемой поверхности.
- Крупная зернистость (от 16 до 40): обеспечивает высокую скорость съема материала, но оставляет глубокие царапины. Используется на этапах черновой обработки, где важна производительность, а качество поверхности вторично.
- Средняя зернистость (от 50 до 100): балансирует между скоростью и качеством, применяется для предварительной и промежуточной шлифовки. Позволяет удалять дефекты после черновой стадии без чрезмерного повреждения поверхности.
- Мелкая зернистость (от 120 до 400 и выше): обеспечивает гладкость и точность, минимизирует шероховатость. Используется для финишной обработки и полировки, особенно на деталях с высокими требованиями к чистоте поверхности.
При выборе зернистости необходимо учитывать материал заготовки и тип шлифовального круга:
- Для твердых материалов (сталь, керамика) эффективна зернистость 40–80 для основного съема и 180–320 для финиша.
- Для мягких материалов (алюминий, медь) предпочтительна мелкая зернистость, чтобы избежать забивания и перегрева.
- Зернистость влияет на теплообразование: крупные зерна снимают больше материала, но вызывают повышенное нагревание, что может привести к деформациям и изменению структуры поверхности.
Оптимальная комбинация зернистости и типа абразива повышает ресурс круга и улучшает стабильность качества обработки.

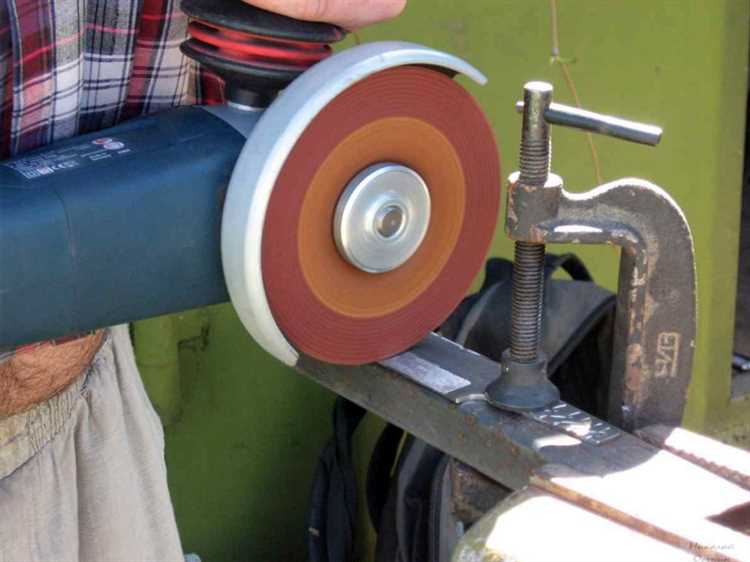

Особенности применения электрокорунда в шлифовальных кругах
Ключевое преимущество электрокорунда – оптимальный баланс между прочностью зерен и их способностью к самозаточке, что обеспечивает стабильную производительность и ровную поверхность обработки. Для повышения эффективности зерна могут быть легированы кремнием или хромом, что улучшает термостойкость круга и снижает риск сколов.
В зависимости от типа обработки применяют разные сорта электрокорунда: корунд белый используют для тонкой и средней шлифовки, корунд коричневый – для грубой и черновой обработки. Размер зерна подбирается исходя из требуемой точности и вида материала, например, зерна F24–F60 подходят для агрессивной зачистки, а F80 и мельче – для финишного шлифования.
При работе с электрокорундовыми кругами рекомендуется контролировать скорость вращения и давление на обрабатываемую деталь, чтобы избежать перегрева и преждевременного разрушения зерен. Оптимальная скорость обычно составляет 25–35 м/с, а давление – не выше 0,15 МПа.
Важно учитывать, что электрокорунд плохо переносит влажные условия и химическое воздействие, поэтому круги с этим материалом редко используют при мокром шлифовании или в агрессивной среде без дополнительной защиты.
Преимущества и недостатки карбида кремния в абразивных кругах
Карбида кремния (SiC) характеризуется высокой твердостью – около 9,5 по шкале Мооса, что значительно превышает твердость многих металлов и минералов. Это обеспечивает эффективное шлифование твердых материалов, таких как чугун, стекло, керамика и камень. Высокая теплопроводность позволяет карбиду кремния быстро рассеивать тепло, снижая риск перегрева обрабатываемой поверхности и круга.
Крупность зерна карбида кремния варьируется от 16 до 400, что позволяет выбирать оптимальный размер для грубой или точной обработки. Круги на основе SiC обладают высокой скоростью резания, особенно при обработке неметаллических материалов. Они долговечны при работе с абразивными, хрупкими и твердыми поверхностями.
Недостатком карбида кремния является его хрупкость, что приводит к быстрому износу и возможным сколам при работе с металлами высокой прочности. SiC плохо переносит высокие нагрузки и вибрации, что ограничивает его использование в тяжелых металлорежущих операциях. Также круги из карбида кремния требуют более аккуратной настройки станков из-за повышенной склонности к разрушению при неправильном креплении.
Рекомендовано применять карбид кремния в кругах для тонкой и средней обработки неметаллических и мягких материалов, избегая чрезмерных механических нагрузок. При необходимости обработки твердых металлов лучше использовать алмазные или электрокорундовые абразивы. Для повышения ресурса шлифовального круга с SiC можно использовать связки с улучшенной эластичностью, снижающей вероятность сколов.
Роль связующих материалов в прочности шлифовального круга
Связующие материалы определяют структуру и механическую прочность шлифовального круга, напрямую влияя на его износостойкость и эффективность обработки. Наиболее распространены три типа связок: бакелитовые, керамические и металлические.
Бакелитовые связки обеспечивают умеренную прочность при высокой вязкости, что делает круги гибкими и устойчивыми к вибрациям, но ограничивает применение при высоких температурах – максимальная рабочая температура не превышает 150 °C. Для обработки твердых материалов и высокоскоростного шлифования бакелитовые связки не рекомендуются.
Керамические связующие обеспечивают максимальную твердость и термостойкость, выдерживают температуры свыше 400 °C, что улучшает стабильность геометрии круга и снижает риск деформаций. Такие связки применяют в шлифовке металлов высокой твердости и при агрессивных режимах резания. Их недостаток – хрупкость, требующая точного контроля состава и технологии прессования.
Металлические связки создают шлифовальные круги с высокой прочностью и долговечностью, обеспечивая устойчивость к ударным нагрузкам и значительным вибрациям. Используются преимущественно в алмазных и кубических нитридных кругах для обработки камня, металлов и композитов. Прочность таких связок зависит от металла и способа пайки абразивных зерен.
Оптимальный выбор связующего материала определяется типом обрабатываемого материала, режимами шлифования и требуемым ресурсом круга. Комбинация керамических и бакелитовых связок позволяет сбалансировать прочность и пластичность, повышая общую эффективность инструмента.
Рекомендуется контролировать соотношение связующего и абразивных зерен: увеличение доли связующего выше 30% снижает абразивную активность, при снижении ниже 10% уменьшается прочность круга и увеличивается риск разрушения.
Использование кубического нитрида бора в промышленных шлифовальных кругах
Кубический нитрид бора (КНБ) обладает твердостью, близкой к алмазу, и высокой термостойкостью, что делает его незаменимым абразивом для промышленных шлифовальных кругов, применяемых при обработке труднообрабатываемых материалов.
Основные преимущества КНБ в составе шлифовальных кругов:
- Повышенная износостойкость при обработке закалённых сталей и сплавов с высоким содержанием хрома и никеля.
- Устойчивость к химическому воздействию, предотвращающая разрушение абразива при работе с жаропрочными материалами.
- Снижение температуры в зоне контакта благодаря отличной теплопроводности, что уменьшает риск термического повреждения детали.
- Высокая скорость съёма металла без потери качества поверхности.
Рекомендации по применению:
- Использовать КНБ в шлифовальных кругах для прецизионной обработки деталей с твёрдостью выше HRC 60.
- Оптимальная зернистость – от 46 до 120, позволяющая балансировать между производительностью и чистотой обработки.
- Применять круги с КНБ при работе на станках с системой подачи СОЖ для повышения ресурса абразива и предотвращения перегрева.
- Избегать применения КНБ на цветных металлах и мягких сплавах, где предпочтительнее алмазные абразивы.
КНБ-шлифовальные круги целесообразны в серийном и массовом производстве при необходимости высокой точности и длительного срока службы инструмента.

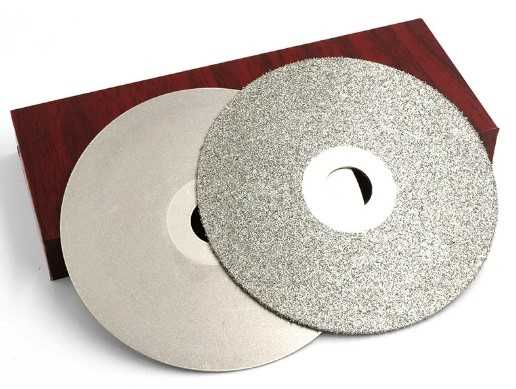

Выбор связки: керамическая, смоляная и резиновая для разных задач
Керамическая связка обеспечивает высокую прочность и стабильность формы круга при интенсивной нагрузке. Идеальна для обработки твердых материалов – закаленной стали, чугуна и керамики. Обеспечивает медленное истирание абразивных зерен, что увеличивает срок службы круга и сохраняет режущие свойства при высоких температурах.
Смоляная связка отличается высокой прочностью и упругостью, что позволяет использовать ее для точной шлифовки и финишной обработки. Она хорошо подходит для обработки мягких и среднетвердых металлов, таких как алюминий, латунь и нержавеющая сталь. Обеспечивает хорошее удаление стружки и минимальный нагрев за счет высокой теплоустойчивости.
Резиновая связка применяется преимущественно в полировальных кругах и для обработки деликатных поверхностей, где требуется минимальное повреждение материала. Обеспечивает равномерное распределение давления, что снижает риск возникновения микротрещин и перегрева. Используется для обработки камня, стекла и цветных металлов при финишной шлифовке и полировке.
Материалы для изготовления специализированных шлифовальных кругов по металлу
Основу таких кругов составляют абразивные зерна с высокой твердостью и термостойкостью. Наиболее распространены электрокорунд и кубический нитрид бора (CBN). Электрокорунд применяют для обработки стали и чугуна, он обеспечивает высокую производительность при средней твердости металла. CBN используют для твердых и закаленных сталей, где требуется минимальный нагрев и высокая точность шлифовки.
Связующие материалы влияют на прочность и износостойкость круга. В специализированных кругах по металлу чаще всего применяют бакелитовые, резиновые и керамические связки. Керамические связки обеспечивают максимальную стабильность при высоких нагрузках и температуре, что критично для точного шлифования закаленных сплавов.
Для увеличения срока службы добавляют наполнители и смазочные компоненты, снижающие трение и предотвращающие забивание абразива металлической стружкой. Важен точный подбор зернистости и распределения абразивных частиц, чтобы обеспечить баланс между скоростью съема металла и качеством поверхности.
При изготовлении специализированных кругов учитывают специфику обработки: для черновой шлифовки выбирают зерна крупного размера с более мягкой связкой, для чистовой – мелкие зерна и жесткую связку. Использование CBN и керамических связок позволяет работать с высоколегированными и инструментальными сталями без деформаций и с минимальным термическим воздействием.

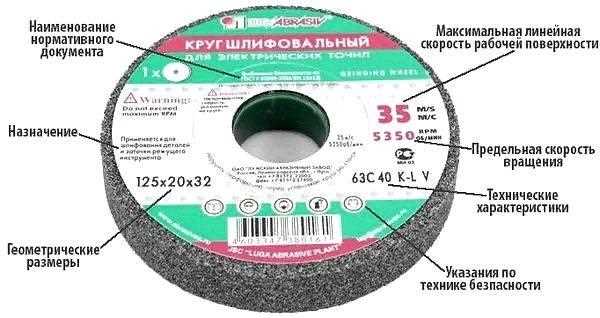

Как свойства абразивного материала влияют на износостойкость круга
Износостойкость шлифовального круга напрямую зависит от твердости, зернистости и прочности связующего абразивного материала. Твердость абразивных зерен определяет скорость стирания, при этом материалы с более высокой твердостью (например, кубический нитрид бора или карбид кремния) обеспечивают меньший износ и длительный ресурс круга на твердых металлах.
Оптимальная зернистость влияет на эффективность съема материала и стабильность круга: крупнозернистые абразивы обеспечивают высокую скорость съема при условии достаточной прочности связующего, тогда как мелкозернистые зерна уменьшают вибрацию и обеспечивают более гладкую поверхность, но быстрее изнашиваются при высоких нагрузках.
Прочность и устойчивость зерен к расколу и выкрашиванию критичны для равномерного износа круга. Абразивные материалы с повышенной вязкостью, такие как электрокорунд с улучшенными характеристиками, снижают образование микротрещин и повышают срок службы круга в условиях интенсивной работы.
Рекомендуется выбирать абразивные материалы с коэффициентом износостойкости, соответствующим обрабатываемому материалу и режиму работы. Например, для обработки высокопрочных сталей предпочтительнее использовать кубический нитрид бора, а для чугуна – карбид кремния с более грубой зернистостью и прочным связующим.
Вопрос-ответ:
Из каких основных материалов производят шлифовальные круги?
Шлифовальные круги обычно изготавливают из абразивных зерен, таких как электрокорунд, карбид кремния, алмаз и кубический нитрид бора. Эти зерна закрепляют на связующем материале — керамическом, смоляном или резиновом, который удерживает их на круге и обеспечивает прочность инструмента.
Чем отличается шлифовальный круг из электрокорунда от круга из карбида кремния?
Электрокорунд – это оксид алюминия, обладающий высокой прочностью и устойчивостью к нагреву, что делает его универсальным для обработки большинства металлов. Карбид кремния, в свою очередь, обладает большей твёрдостью и применяется для обработки более твёрдых материалов, например, чугуна, цветных металлов и неметаллических изделий. Кроме того, круги из карбида кремния эффективнее на более низких скоростях резания.
Почему для особо твёрдых материалов используют шлифовальные круги с алмазным покрытием?
Алмаз — самый твёрдый из известных материалов, поэтому шлифовальные круги с алмазным покрытием способны обрабатывать очень твёрдые поверхности, такие как керамика, стекло, закалённая сталь и камень. Они сохраняют режущие свойства при высоких нагрузках и износе, что делает их незаменимыми при точной и жёсткой обработке.
Какие связующие материалы применяют при изготовлении шлифовальных кругов и как они влияют на работу инструмента?
Для изготовления связующего используют керамические, смоляные и резиновые составы. Керамические связки обеспечивают высокую жёсткость круга и устойчивость к нагреву, подходят для интенсивной обработки. Смоляные связки обладают эластичностью и хорошо гасят вибрации, что снижает риск растрескивания. Резиновые связки применяются в круговых инструментах с более мягкой абразивной структурой, обеспечивая гибкость и повышенный комфорт при работе.
Как правильно выбрать материал шлифовального круга в зависимости от обрабатываемого материала?
Выбор материала шлифовального круга зависит от твёрдости и типа обрабатываемого изделия. Для мягких и средне твёрдых металлов подходят круги из электрокорунда с керамическим или смоляным связующим. Для твёрдых и хрупких материалов лучше использовать карбид кремния или алмазные круги. Кроме того, следует учитывать скорость обработки, температуру и требуемую точность, чтобы подобрать связку и зернистость, оптимальные для конкретной задачи.
