Для производства зубил применяются стали с высоким содержанием углерода, обеспечивающие необходимую твердость и износостойкость режущей части. Чаще всего используется инструментальная углеродистая сталь марки У8, У10 или легированные стали с добавлением хрома и ванадия для повышения прочности и стойкости к механическим нагрузкам.
Углерод в составе стали варьируется в пределах 0,7–1,0 %, что позволяет достигать оптимального баланса между твердостью и ударной вязкостью. Для зубил, предназначенных для интенсивной работы с твердыми материалами, рекомендуется использовать сталь с термообработкой до твёрдости 55–60 HRC, что снижает риск преждевременного износа и разрушения инструмента.
Легированные стали включают в себя дополнительные компоненты, например, хром (около 0,5–1,5 %) и ванадий (0,1–0,3 %), которые улучшают износостойкость и устойчивость к коррозии без значительного снижения пластичности. В результате зубила из такой стали выдерживают многократные удары и сохраняют режущие свойства на протяжении длительного времени.
Выбор конкретной марки стали зависит от сферы применения зубила: для бытового или строительного инструмента достаточно углеродистой стали с нормальной термообработкой, тогда как профессиональные изделия требуют использования легированных марок и точного контроля термического режима. При покупке важно обращать внимание на маркировку и характеристики, указывающие на состав стали и уровень её термообработки.
Типы стали, подходящие для зубил по прочности и твердости
Для изготовления зубил чаще всего применяют углеродистые и легированные стали с высоким содержанием углерода, обычно в пределах 0,6–1,0%. Такая сталь обеспечивает необходимую твердость и износостойкость, сохраняя при этом достаточную прочность для ударных нагрузок.
Углеродистая инструментальная сталь марки У8 и У9 имеет твердость после закалки до 58–62 HRC. Это позволяет зубилу эффективно резать и раскалывать материал, не теряя режущей кромки.
Легированные стали с добавлением хрома и ванадия (например, 65Г и 90ХВ) отличаются повышенной прочностью и износостойкостью. Они устойчивы к образованию трещин при многократных ударах, что важно для долговечности инструмента.
Для повышения твердости поверхность зубила часто подвергается закалке с последующим отпуском. Оптимальная глубина закаленного слоя составляет 3–6 мм, что обеспечивает баланс между твердостью режущей кромки и вязкостью корпуса.
Использование сталей с микролегированием позволяет получить зубила с твердостью свыше 60 HRC, что особенно актуально для инструментов, применяемых в промышленности с высокими требованиями к ресурсу.
Низколегированные стали с содержанием углерода менее 0,6% подходят для зубил, эксплуатируемых при низких нагрузках, но для профессионального инструмента рекомендуется выбирать материалы с более высоким содержанием углерода и легирующих элементов.
Особенности углеродистой стали в производстве зубил
Для изготовления зубил применяется углеродистая сталь с содержанием углерода в диапазоне 0,6–1,0%. Такой уровень углерода обеспечивает необходимую твёрдость и износостойкость инструмента, сохраняя при этом достаточную ударную вязкость.
Основной технологический этап – термическая обработка: закалка и отпуск. Закалка проводится при температуре 800–850 °C с последующим быстрым охлаждением в масле или воде. Это позволяет получить высокую твердость (HRC 55–65). Отпуск при 150–250 °C снижает хрупкость, обеспечивая долговечность в работе.
Высокое содержание углерода повышает склонность стали к хрупкости при неправильной обработке, поэтому контроль температур и режима охлаждения критичен. Для снижения риска образования трещин рекомендуют использовать низкофосфорные и низкоксигенированные сплавы.
Дополнительные легирующие элементы в минимальном количестве, такие как кремний и марганец, улучшают прочность и стабильность структуры, что положительно сказывается на эксплуатационных характеристиках зубил.
Использование углеродистой стали данной категории оправдано в инструментах для работ с твердыми и средней твердости материалами, где требуется острый, сохраняющий заточку режущий край и устойчивость к скалыванию.
Роль легирующих элементов в улучшении свойств зубил
Для изготовления зубил применяют инструментальные стали с добавлением определённых легирующих элементов, которые повышают твёрдость, износостойкость и ударную вязкость. Хром увеличивает сопротивление коррозии и улучшает твердость после термообработки, обеспечивая стабильность формы режущей кромки. Молибден способствует увеличению прочности и снижает хрупкость металла при высоких нагрузках.
Вольфрам повышает устойчивость к износу и сохраняет твёрдость при высоких температурах, что особенно важно при интенсивной работе зубил. Марганец улучшает обрабатываемость и увеличивает ударную вязкость, предотвращая образование трещин при ударных нагрузках. Кремний способствует повышению упругости и сопротивления усталости металла.
Оптимальный состав легирующих элементов в стали для зубил обычно содержит 0,8–1,0% углерода, 0,7–1,5% хрома, 0,2–0,5% молибдена и 0,3–0,8% марганца. Превышение концентрации отдельных элементов без баланса остальных приводит к снижению прочности и хрупкости. Для повышения долговечности рекомендуется выбирать сталь с легированием, позволяющим достигать твердости не менее 58 HRC после закалки и отпуска.
Методы термической обработки стали для зубил
Для зубил чаще всего используют инструментальную углеродистую или легированную сталь, которая проходит закалку и отпуск. Закалка проводится при температуре 780–850 °C с последующим быстрым охлаждением в воде или масле. Это позволяет получить высокую твердость в зоне режущей кромки, необходимую для стойкости зубила к износу и ударным нагрузкам.
После закалки проводят отпуск при 150–200 °C, что снижает внутренние напряжения и уменьшает хрупкость, сохраняя достаточную твердость. Температура отпуска подбирается в зависимости от марки стали и требуемой вязкости зубила.
Для легированной стали, например хромомолибденовой, применяют двойную закалку с промежуточным отпуском. Это увеличивает равномерность структуры и повышает ударную вязкость инструмента.
Важный этап – нормализация перед закалкой, при которой сталь нагревается до 900–950 °C с последующим охлаждением на воздухе. Нормализация выравнивает структуру, что улучшает качество конечной обработки.
Контроль температуры и скорости охлаждения строго регламентирован, поскольку отклонения могут привести к снижению прочности или образованию трещин. Практика показывает, что соблюдение точных режимов обеспечивает оптимальное соотношение твердости и вязкости зубил.
Влияние структуры стали на износостойкость зубил
Наличие мелкодисперсных карбидов, например ванадиевых или хромовых, увеличивает стойкость к абразивному износу. Такие карбиды равномерно распределяются по мартенситной матрице, замедляя выкрашивание и растрескивание режущей кромки.
Излишек феррита в структуре снижает твёрдость и ухудшает долговечность зубил. Оптимальная структура – мартенсит с равномерным распределением карбидов, минимальным содержанием перлита и феррита.
Термообработка должна обеспечивать глубокую и однородную закалку с температурой выдержки в интервале 800–850°C, что позволяет получить стабильную мартенситную структуру с минимальными внутренними напряжениями.
Рекомендовано использовать стали с легированием хромом (1,5–3%) и ванадием (0,1–0,3%) для повышения износостойкости без существенного снижения ударной вязкости. Контроль температуры охлаждения и последующий отпуск (150–200°C) снижают хрупкость, сохраняя твёрдость.

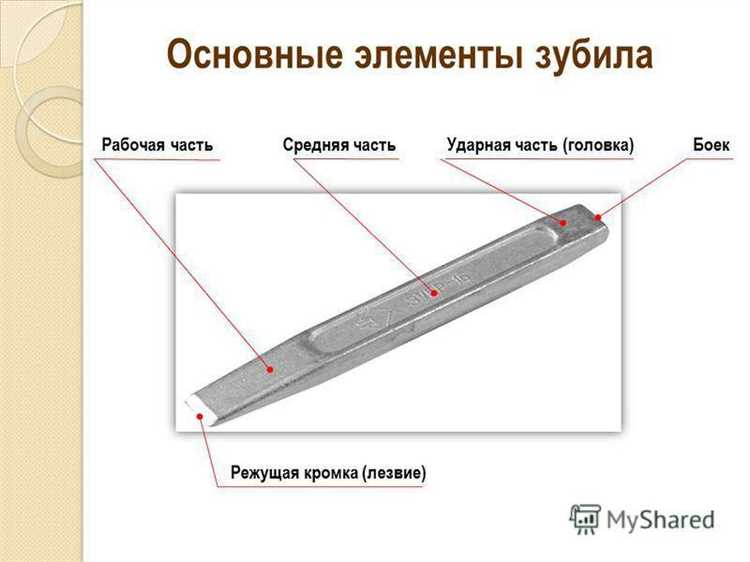

Выбор стали для зубил в зависимости от назначения инструмента
Для зубил важны два основных параметра стали: твердость и ударная вязкость. Их соотношение определяется задачами, которые инструмент должен выполнять.
- Зубила для работ по металлу требуют стали с высокой твердостью (HRC 55-62). Чаще используют легированные углеродистые стали, например 65Г или У8А, прошедшие закалку и отпуск. Это обеспечивает стойкость режущей кромки и минимальный износ.
- Зубила для камня и бетона нуждаются в большей ударной вязкости, чтобы не раскалываться при сильных ударах. В таких случаях применяют конструкционные стали с содержанием углерода около 0,5% – например 45 или 40Х. Термообработка направлена на получение баланса твердости (около HRC 50) и пластичности.
- Зубила для дерева обычно изготавливают из более мягких сталей (например, 40Х, 35ГС), так как ударные нагрузки ниже, а требуется точная и острая кромка. Закалка проводится с менее агрессивным режимом, чтобы сохранить прочность и избежать хрупкости.
Выбор стали без термообработки допустим только для вспомогательных или дешёвых инструментов. Для профессионального использования термическая обработка является обязательной для достижения нужных эксплуатационных характеристик.
Рекомендуется учитывать рабочие условия: высокая влажность, коррозионная среда требуют нержавеющих или легированных марок стали с дополнительной защитой.
Вопрос-ответ:
Какая марка стали обычно применяется для изготовления зубил?
Для изготовления зубил часто используют углеродистую инструментальную сталь, например, марки У8 или 65Г. Такая сталь обладает необходимой твёрдостью и прочностью, что позволяет зубилу сохранять острую режущую кромку и выдерживать нагрузки при ударных воздействиях.
Почему для зубил выбирают именно углеродистую сталь, а не нержавеющую?
Углеродистая сталь предпочтительнее, потому что она легче поддаётся термической обработке, что даёт нужную твёрдость и упругость. Нержавеющая сталь обычно менее твёрдая и склонна к пластической деформации, из-за чего режущая часть зубила быстрее изнашивается и требует частой заточки.
Какие свойства стали важны при выборе материала для зубила?
Главные свойства — это высокая твёрдость, чтобы зубило не затуплялось быстро, и достаточная ударная вязкость, чтобы оно не раскалывалось при сильных ударах. Также материал должен хорошо поддаваться закалке и отпуску, чтобы достичь нужного баланса между прочностью и упругостью.
Можно ли использовать инструментальную сталь с легирующими элементами для зубил?
Да, иногда применяют сталь с небольшим содержанием хрома, ванадия или марганца для повышения износостойкости и прочности. Такие добавки улучшают структурные характеристики стали, но при этом материал остаётся податливым для закалки, что важно для правильной работы зубила.
Как влияет термообработка на свойства стали зубила?
Термообработка — это процесс, который кардинально меняет свойства стали. Закалка делает зубило твёрдым, а отпуск снижает внутренние напряжения, предотвращая хрупкость. Без правильной термообработки сталь может быть либо слишком мягкой и быстро изнашиваться, либо слишком хрупкой и ломаться при ударах.
Какая марка стали чаще всего применяется для изготовления зубил и почему?
Для зубил обычно выбирают углеродистую инструментальную сталь с повышенной твёрдостью и износостойкостью, например, марку У8 или У9. Эти стали содержат достаточное количество углерода — около 0,7–0,9%, что позволяет металлу хорошо закаливаться и сохранять острую режущую кромку при работе с твердыми материалами. Кроме того, такая сталь обладает высокой прочностью, что помогает зубилу не деформироваться и служить долго при интенсивном использовании.
Загрузка...
