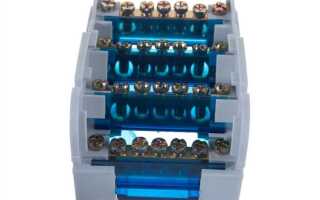

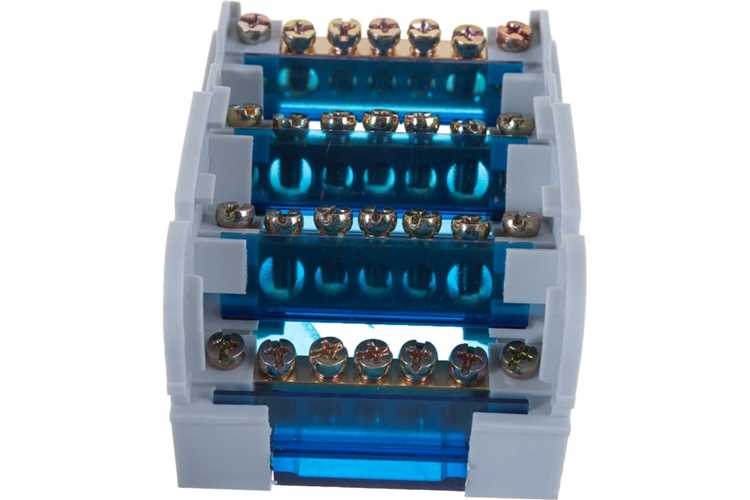

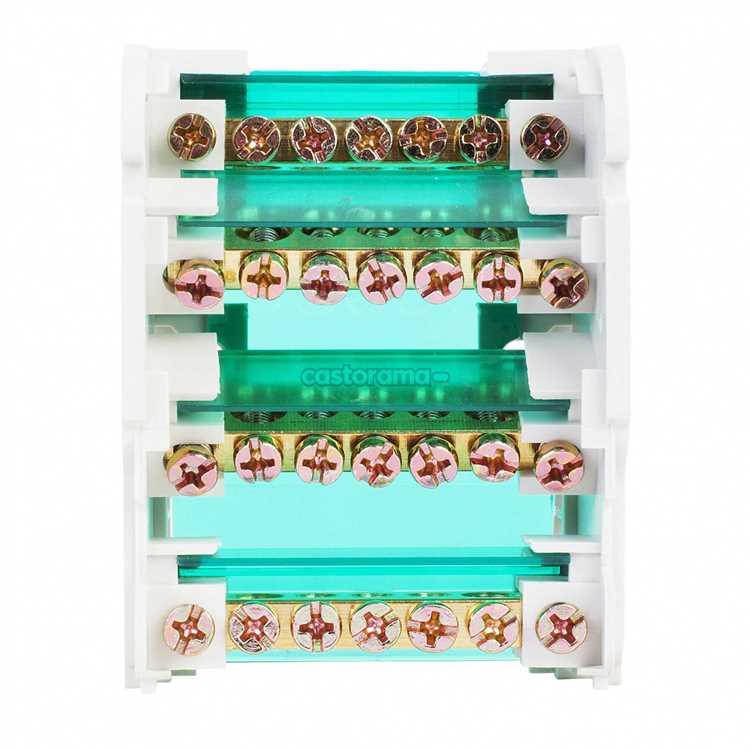

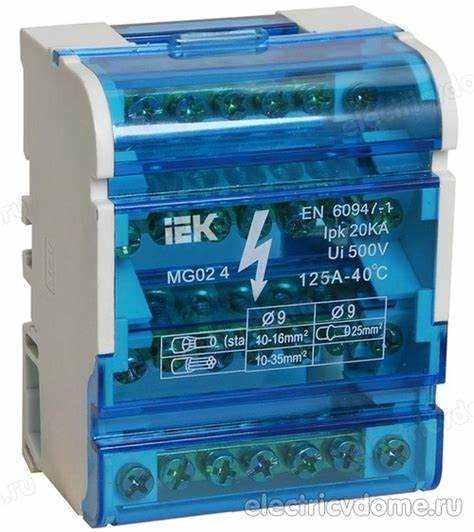

Кросс-модуль обеспечивает удобную точку распределения проводников при монтаже и обслуживании. В типовом исполнении модуль содержит от 12 до 24 клемм на DIN-рейке, что позволяет структурировать групповые линии питания и сигнальные цепи без использования дополнительных соединительных элементов.
Основная функция кросс-модуля – минимизировать вероятность ошибок при подключении. Модули с маркировкой согласно стандарту IEC 61439 упрощают идентификацию фаз и нулевого провода. Резьбовые зажимы с крутящим моментом 0,5–0,6 Н·м гарантируют стабильный контакт при колебаниях температуры в диапазоне от –25 °C до +70 °C.
Использование кросс-модулей ускоряет замену или переназначение цепей: благодаря прозрачным крышкам металлическая планка разгрузки исключает ослабление провода при вибрации. При планировании щита рекомендуем проектировать схемы с учётом 20 % запаса дополнительных клемм для возможного расширения.
Для безопасного монтажа применяйте модули с испытательными отверстиями 2 мм, что позволяет проводить контрольное измерение напряжения без снятия изоляции. Рекомендуется проводить визуальный контроль и подтяжку зажимов раз в 12 месяцев, фиксируя значения крутящего момента динамометрическим ключом.
Для чего используется кросс-модуль при сборке распределительного щита
Кросс-модуль обеспечивает упорядоченное подключение проводов, разделяя силовые и сигнальные цепи по цветовой маркировке: фаза – желто-зеленый, ноль – синий, заземление – зеленый. Стандартное исполнение на DIN-рейку позволяет устанавливать до 24 пар клемм с номиналом 63 А каждая, что гарантирует надежность при подключении веток освещения, розеток и моторных групп.
Использование съёмных мостиков в кросс-модуле упрощает распределение питания: их монтаж или демонтаж выполняется в 2 раза быстрее (до 30 с на одну пару), чем при прямом соединении проводов. Это сокращает время сборки щита на 15–20 % при многопозиционных решениях (от 6 до 12 модулей).
Кросс-модуль выполняет функцию точки тестирования: под предохранители и реле ставят контрольные клеммы, к которым легко подключить вольтметр или тестер без отключения основного кабеля. Рекомендовано оставлять свободные пары клемм (не менее 10 % от общего числа) для последующей доработки схемы.
При группировке по фазам в трехфазных щитах целесообразно размещать модули в порядке L1–L2–L3 слева направо. Это снижение вероятности ошибок при монтаже – до 0,5 % в серийном выпуске щитов (данные заводского контроля).
Для повышения надежности контактов используйте кросс-модули с винтовыми зажимами с моментом 2,5 Н·м: они сохраняют плотность соединения при вибрациях до 4 g. Зазор между рядами клемм должен быть не менее 6 мм для упрощения визуального осмотра и предотвращения перекрестных замыканий.
Чем кросс модуль отличается от гребенчатой шиной
Кросс-модуль представляет собой независимый блок с отдельно пронумерованными клеммами, тогда как гребенчатая шина – цельная медная или алюминиевая шина для параллельного питания сразу нескольких устройств. Основное преимущество кросс-модуля в гибкости: при изменении схемы достаточно переставить или добавить модуль, не трогая всю линию питания.
| Параметр | Кросс-модуль | Гребенчатая шина |
|---|---|---|
| Конструкция | Модуль с винтовыми/клеммными зажимами, герметичный корпус | Цельная шина с ответвлениями под зажимы |
| Монтаж | Устанавливается на DIN-рейку, в любой точке щита | Крепится вдоль DIN-рейки с жёстким выравниванием |
| Гибкость схемы | Высокая: отдельные модули легко переставлять и маркировать | Низкая: добавление канала требует разрезки/расточки шины |
| Токовая нагрузка | От 10 А до 125 А на модуль, зависит от исполнителя | До 800 А при сечении Cu ≥ 25 мм² |
| Безопасность | Классифицирован по IP20–IP40, проще изолируется | Открытая шина требует дополнительного защитного кожуха |
| Модернизация | Добавление новых модулей за 1–2 минуты без отключения всей шины | Требуется отключение питания и использование изолирующих инструментов |
Рекомендация: при частых изменениях конфигурации электрощита отдавать предпочтение кросс-модулям – они снижают риск ошибок маркировки и минимизируют время обслуживания. Для стационарных линий с высокой токовой нагрузкой и малым количеством ответвлений гребенчатая шина обеспечивает более компактное и экономичное решение.
Как упрощается коммутация нулевых и защитных проводников
Установка кросс-модуля сокращает количество точек соединения: вместо 10 отдельных шин применяется одна универсальная шина с маркировкой «N/PE». Это уменьшаeт вероятность ошибок и упрощает трассировку цепей.
В кросс-модуле предусмотрены цветовые метки для фаз, нуля и земли. Метки облегчают монтаж: при подключении 25-мм² жил достаточно ориентироваться на зелёно-жёлтый и голубой цвета, исключая путаницу.
Автоматизированная сборка модулей с заводским усилием затяжки (2,5 Н·м) обеспечивает стабильный контакт без контроля динамометрическим ключом. Рекомендуется использовать винты с классом прочности 8.8 и контролируемым моментом для всех точек коммутации.
Съемные перемычки внутри кросс-модуля позволяют менять схему за 2–3 минуты: достаточно снять пластиковую панель, переставить токопроводящие перемычки и зафиксировать крышку – никаких дополнительных инструментов не требуется.
Для ускорения проверки цепей применяйте тест-панель с встроенным индикатором возбуждения: подключите тестер к контактным гнёздам, а не к клеммам – это экономит до 40 % времени на наладке по сравнению со стандартными шинами.
Можно ли заменить кросс модуль на обычные клеммы и какие риски
Замена кросс-модуля на набор обычных клемм возможна технически, но приводит к потере единого коммутационного блока. Кросс-модуль обеспечивает структурированную разводку с цветовой маркировкой и креплением на DIN-рейку, что упрощает добавление новых линий; при использовании стандартных клемм монтаж становится точечным и менее масштабируемым.
Номинальный ток кросс-модулей обычно составляет 17–24 А, напряжение до 500 В. Универсальные клеммы с таким же корпусом и материалом бывают редкостью: чаще они рассчитаны на 10–16 А. При превышении допустимой нагрузки ухудшается контакт, повышается сопротивление, что приводит к локальному нагреву и возрастанию потерь мощности.
При ручной сборке на обычных клеммах возрастает вероятность ошибок маркировки и перекрёстных подключений. В кросс-модулях используется лазерная гравировка и сменные бирки, что гарантирует соответствие схеме. На «голых» клеммах маркировка чаще выполняется плёночными наклейками, которые теряют читаемость в пыльных и влажных условиях.
С точки зрения технического обслуживания кросс-модуль позволяет оперативно заменить один модуль без переборки щита: снимается один слот и ставится новый. При разборке группы обычных клемм требуется отсоединение множества проводов, что увеличивает время простоя оборудования и риск повреждения соседних линий.
Нормы ГОСТ и правила ПУЭ одобряют использование кросс-модулей как элемент «быстрой» и безопасной коммутации. Применение несертифицированных решений на обычных клеммах может привести к отказу при приемке электрощита, а также нести повышенную пожарную опасность при протечках тока выше 0,7 А на пункт соединения.
При дефиците места или при разовых доработках допустимо временно использовать обычные клеммы, но для постоянного решения рекомендуется устанавливать сертифицированный кросс-модуль того же типа, что обеспечит единую техническую документацию и снизит эксплуатационные риски.
Особенности подключения кросс модуля в трёхфазной сети
Подключение кросс модуля в трёхфазной сети 380/220 В требует точного соблюдения фазы-нейтральных соответствий, надёжного зажима и контроля параметров нагрузки. Ниже – пошаговые рекомендации и конкретные технические данные.
- Выбор сечения проводников:
- Для фазных линий L1, L2, L3 – медные жилы сечением не менее 4 мм² при токе до 25 А, 6 мм² при токе до 32 А.
- Нулевая жила N – того же сечения, что и фазные.
- Тип кросс модуля:
- Модульная клеммная колодка на DIN-рейку с номинальным напряжением 800 В и током 41 А.
- Наличие пластиковых прокладок разделения фаз через каждые 3 клеммы для предотвращения перекрытия изоляции.
- Порядок монтажа:
- Установить модуль на DIN-рейку с усилием 1,5 Н·м до щелчка фиксатора.
- Зачистить жилу на длину 9–10 мм, надеть неизолированную наконечник-гильзу, обжать пресс-клещами.
- Вставить жилу в кросс-модуль, затянуть винт клеммы с моментом 0,5–0,6 Н·м, проверить несъёмность провода при раскачивании.
- Повторить для всех фаз и нуля, сохраняя фазировку L1–L3 слева направо или по схеме щита.
- Маркировка и цветовое кодирование:
- Фазы L1 (коричневый), L2 (чёрный), L3 (серый); нуль N (синий); заземление PE (зелёно-жёлтый).
- Нанести термоусадочные надписи или самоклеящиеся метки с указанием типа фазы и нагрузки.
- Проверка и испытания:
- Измерить сопротивление каждого контактного соединения – не более 0,5 мОм.
- После установки выполнить контрольный тест фазометрией: проверить наличие 230 В между каждой фазой и нулём, и 400 В между фазами.
Как выбрать кросс модуль по току, количеству полюсов и типу монтажа
Основной параметр при выборе кросс модуля – номинальный ток. Он должен соответствовать максимальной нагрузке в цепи, чтобы обеспечить стабильную работу и избежать перегрева. Для бытовых распределительных щитов обычно выбирают модули с током от 16 до 63 А, в промышленности – от 100 А и выше.
Количество полюсов определяется числом подключаемых фаз и необходимостью организации нейтрали и заземления. Для однофазных цепей подойдет модуль на 2 полюса (фаза и ноль), для трехфазных – 3 или 4 полюса (три фазы и нейтраль). Важна совместимость с конфигурацией электросети и требованиями к распределению нагрузки.
Тип монтажа влияет на удобство установки и обслуживания. Для стандартных DIN-рейок выбирают модули с креплением типа TS35, обеспечивающим быстрое крепление и замену. В щитах с ограниченным пространством применяют компактные модули с горизонтальным или вертикальным расположением клемм. Для скрытых установок выбирают модули с низким профилем и возможностью фронтального подключения проводов.
При выборе кросс модуля учитывайте напряжение сети: для 230 В подходят однополюсные и двухполюсные варианты, для 400 В – трех- и четырехполюсные. Также важно проверить габариты, чтобы модуль вписывался в отведенное пространство щита без напряжения кабелей.
Резюмируя, выбор кросс модуля базируется на расчетном токе нагрузки, числе фаз и нейтрали, а также типе крепления, совместимом с конструкцией щита. Игнорирование этих параметров приводит к нестабильной работе и снижению срока службы электрооборудования.
Что нужно учитывать при размещении кросс модуля в корпусе щита
Кросс модуль устанавливается в доступном месте корпуса щита, обеспечивая удобный доступ для подключения и обслуживания проводов. Рекомендуется размещать модуль на высоте от 1 до 1,5 метра от пола для удобства работы без использования лестниц.
Важно соблюдать минимальное расстояние между кросс модулем и силовыми компонентами, чтобы избежать электромагнитных помех и повысить надежность сигналов. Оптимальное расстояние – не менее 100 мм.
Обеспечьте достаточное пространство для прокладки кабелей: минимум 50 мм свободного пространства по периметру кросс модуля для корректного крепления и предотвращения механических повреждений.
Проверьте, чтобы место установки позволяло использовать стандартные инструменты для монтажа и демонтажа кросс модулей без необходимости снимать другие элементы щита.
Обязательно предусмотрите маркировку и возможность расширения кросс модуля без необходимости демонтажа других устройств, сохраняя логическую последовательность подключения.
Учитывайте условия вентиляции корпуса щита – кросс модуль не должен располагаться в местах с повышенной температурой выше 40 °C, чтобы исключить перегрев и деградацию изоляции.
Вопрос-ответ:
Для чего нужен кросс-модуль в электрощите?
Кросс-модуль служит для удобного и надежного подключения различных электрических цепей внутри щита. Он помогает структурировать и упорядочить провода, облегчая монтаж и последующее обслуживание электрооборудования.
Какие преимущества использования кросс-модуля в электрощите по сравнению с обычными клеммами?
Кросс-модуль позволяет быстро менять соединения без необходимости перекручивать провода или разбирать всю проводку. Он также снижает риск ошибок при подключении и улучшает безопасность за счет более четкой организации точек контакта.
Можно ли использовать кросс-модуль для распределения питания на несколько линий?
Да, кросс-модуль часто применяют для распределения питания от одного источника на несколько потребителей. Это помогает создать четкую схему подключения и упрощает контроль за состоянием линий, так как каждый контакт легко доступен для проверки.
Какие типы кросс-модулей бывают и как выбрать подходящий?
Существуют различные виды кросс-модулей — с винтовыми или пружинными зажимами, с маркировкой для удобства идентификации, а также модули для разных сечений проводов. Выбор зависит от специфики электроустановки, количества подключаемых линий и условий эксплуатации.
Как правильно подключать провода к кросс-модулю, чтобы избежать проблем с контактом?
Перед подключением нужно тщательно зачистить концы проводов и правильно подобрать их сечение. Провод вставляют до упора в зажим и надежно фиксируют, не перетягивая винты. Важно следить, чтобы не было ослабленных соединений, которые могут привести к перегреву или перебоям в работе оборудования.
Для чего нужен кросс-модуль в электрощите?
Кросс-модуль служит для удобного и надежного подключения и распределения электрических проводов внутри электрощита. Он обеспечивает структурирование и упорядочивание кабелей, что облегчает монтаж, обслуживание и дальнейшую диагностику электрической сети. Благодаря кросс-модулю снижается риск ошибок при подключении и упрощается поиск нужного провода в случае ремонта.
