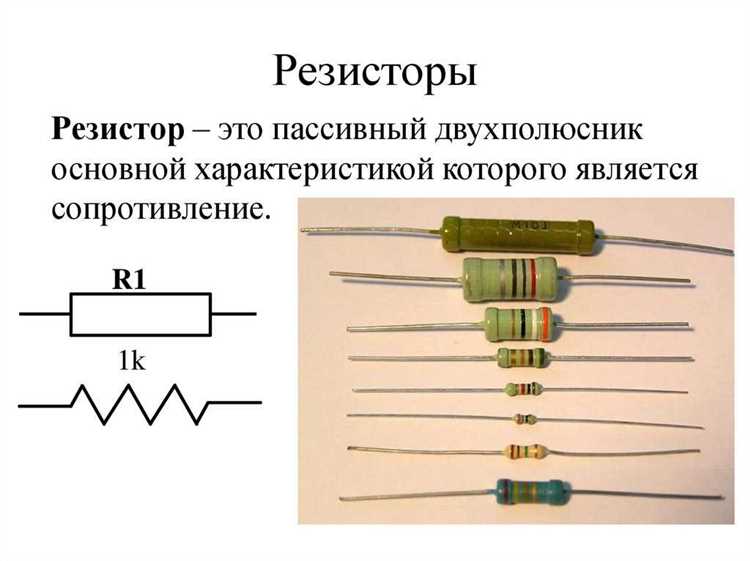

Резистор – это пассивный элемент электрической цепи, предназначенный для создания определённого сопротивления току. Его основная функция – ограничение тока в заданном участке схемы. Например, при подключении светодиода резистор подбирается таким образом, чтобы предотвратить перегрузку элемента избыточным током, превышающим номинальное значение в 20 мА.
Сопротивление резистора измеряется в омах (Ω) и может варьироваться от долей до сотен миллионов ом. При проектировании цепей важно учитывать точность номинала – допуск, обычно указываемый в процентах. Так, резисторы с допуском 1% обеспечивают более стабильную работу в чувствительных электронных схемах по сравнению с элементами с допуском 5%.
Кроме ограничения тока, резисторы применяются для деления напряжения, согласования уровней сигнала, формирования временных задержек в RC-цепях. В схеме делителя напряжения два последовательно соединённых резистора позволяют получить стабильное выходное напряжение, пропорциональное входному. Это решение часто используется при подключении аналоговых датчиков к микроконтроллерам.

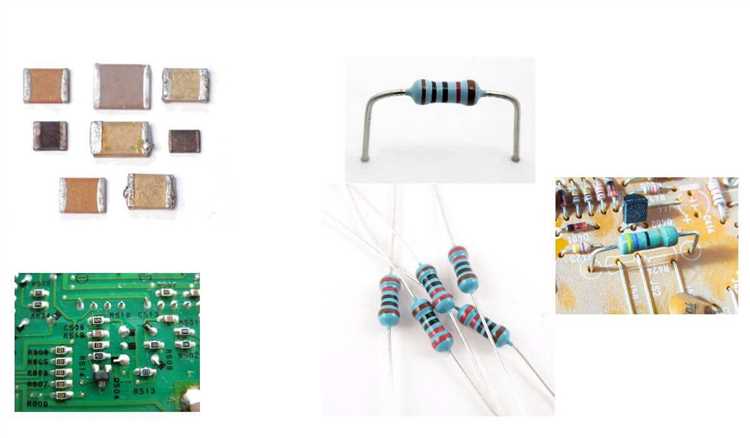

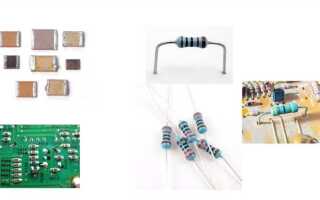

Тип резистора подбирается исходя из условий эксплуатации. Для мощных цепей выбирают проволочные резисторы с высокой теплоотдачей, а для миниатюрных устройств – SMD-резисторы. Важно также учитывать температурный коэффициент сопротивления (TCR), особенно в прецизионной электронике, где отклонения в доли процента могут повлиять на работу устройства.
Резистор в электрической цепи: его назначение и функции

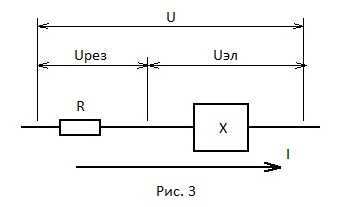

Резистор ограничивает ток в цепи, предотвращая перегрузку и выход из строя других компонентов. При подключении к источнику питания он снижает силу тока до безопасного уровня, исходя из закона Ома: I = U / R.
Он используется для задания рабочих режимов транзисторов, стабилизации напряжения и формирования временных задержек в RC-цепях. В цифровых схемах резисторы выполняют роль подтягивающих и подтягивающих вниз элементов, обеспечивая корректную логическую интерпретацию сигналов на входах микроконтроллеров.
В цепях светодиодов резистор рассчитывается по формуле R = (Uпит — Uсв)/Iсв, где Uпит – напряжение питания, Uсв – падение напряжения на светодиоде, Iсв – требуемый ток. Это защищает светодиод от перегрева и преждевременного выхода из строя.
При проектировании важно учитывать номинал, допуск и мощность рассеивания резистора. Неправильно подобранный элемент может перегреваться и изменить сопротивление, что приведёт к нестабильной работе схемы или её поломке.
В фильтрах и делителях напряжения резисторы формируют нужные параметры сигнала, обеспечивая согласование уровней между каскадами. В аналоговых схемах они участвуют в усилении, задавая коэффициент усиления операционных усилителей.
Как резистор ограничивает ток в цепи и зачем это нужно

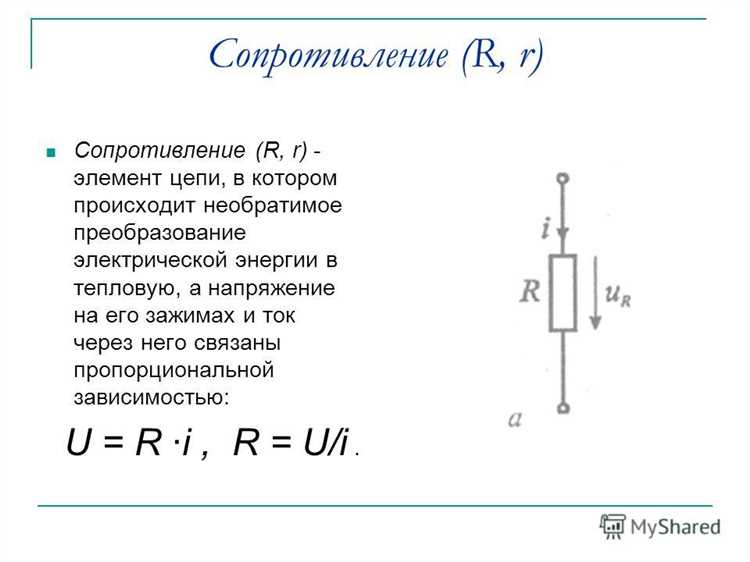

Резистор ограничивает ток за счёт создания сопротивления движению электронов. Согласно закону Ома, ток I в цепи обратно пропорционален сопротивлению R при фиксированном напряжении U: I = U / R. Увеличение сопротивления уменьшает ток, что позволяет точно контролировать нагрузку.
Если ток в цепи превышает допустимый уровень, компоненты могут перегреваться и выходить из строя. Резистор предотвращает это, снижая риск термических повреждений микросхем, светодиодов и транзисторов. Например, при питании светодиода от источника 5 В резистор в 330 Ом ограничивает ток до безопасных 15 мА.
Также резисторы используются для задания рабочих точек транзисторов, формирования напряжений смещения и в делителях напряжения. При проектировании важно учитывать номинальную мощность резистора – она должна быть не ниже рассеиваемой энергии (P = I²R). Превышение этого значения приводит к перегреву и разрушению элемента.
Правильный подбор резистора обеспечивает стабильную работу цепи, продлевает срок службы компонентов и защищает их от коротких замыканий и скачков напряжения. Это критически важно в цифровых схемах, где точность и надёжность зависят от контролируемых уровней тока.
Роль резистора в защите компонентов от перегрузки
Резистор выполняет ключевую функцию в ограничении тока, предотвращая повреждение чувствительных элементов схемы, таких как светодиоды, транзисторы, микросхемы. При превышении допустимого тока возрастает риск перегрева и выхода из строя компонентов. Грамотно подобранный резистор обеспечивает безопасный режим работы всей цепи.
- При подключении светодиода резистор рассчитывается по формуле: R = (Uпит — Uled) / Iled, где Uпит – напряжение питания, Uled – прямое напряжение на светодиоде, Iled – рабочий ток. Без этого ограничения светодиод быстро перегорит.
- В цепях с транзисторами резисторы ограничивают ток базы и коллектора, предотвращая лавинное разрушение переходов. Например, при управлении мощной нагрузкой через NPN-транзистор ток базы ограничивается резистором в 1–10 кОм в зависимости от коэффициента усиления (hFE).
- В цепях питания микросхем применяются резисторы в комбинации с варисторами или TVS-диодами для рассеивания коротких импульсных перегрузок.
Дополнительную защиту обеспечивают токоограничивающие резисторы в цепях с индуктивными нагрузками (реле, моторы), где при размыкании цепи возникают выбросы напряжения. Такие резисторы подбираются с учетом индуктивности и допустимого пикового тока.

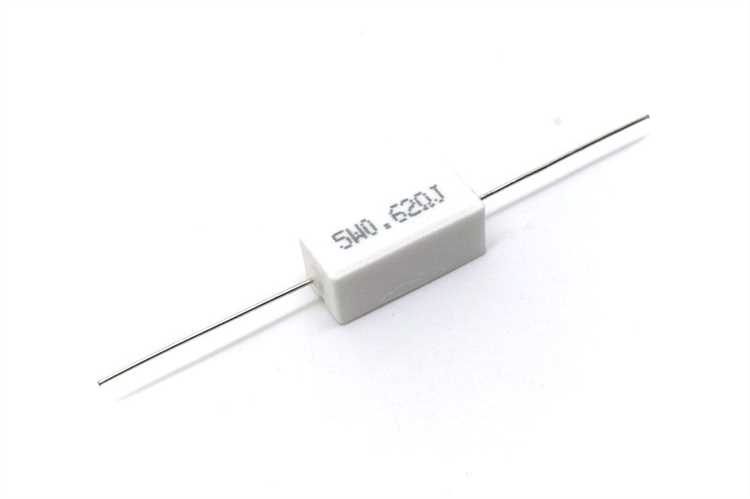

Резисторы с высокой мощностью рассеивания (2 Вт и более) используются для защиты в силовых цепях. Их сопротивление подбирается с учетом начального тока включения, особенно для электролитических конденсаторов, создающих высокий пусковой ток.
- Перед выбором резистора определите параметры защищаемого компонента: предельно допустимый ток, напряжение и мощность.
- Рассчитайте номинал с запасом не менее 20% от критических значений.
- Учитывайте мощность рассеивания: P = I² × R. Всегда используйте резисторы с запасом по мощности минимум в 2 раза от расчетной.
Игнорирование роли резисторов в защите приводит к выходу из строя дорогостоящих элементов, особенно в импульсных и цифровых схемах. Точный расчет и правильное размещение резисторов – основа надежности электронного устройства.
Использование резисторов для настройки уровней сигнала
Резисторы применяются для точной адаптации амплитуд электрических сигналов между элементами схем с различными входными и выходными характеристиками. Это критически важно при согласовании логических уровней, усилении и защите чувствительных компонентов.
- Для понижения уровня сигнала используется делитель напряжения, собранный на двух последовательно соединённых резисторах. Выходной сигнал снимается с точки между ними. Например, при входном напряжении 5 В и резисторах 10 кОм и 5 кОм на выходе получится 1,67 В.
- При согласовании уровней между TTL (0–5 В) и CMOS (0–3,3 В) логикой часто используют делитель 1,8 кОм и 3,3 кОм, получая на выходе около 3 В – безопасное значение для входа CMOS.
- В аудиосхемах резисторы на входе усилителя задают номинальный уровень сигнала, предотвращая перегрузку и искажения. Типичные значения входных резисторов – 10 кОм для линейного сигнала и 1 МОм для сигнала от гитарного датчика.
- В цепях аналогово-цифрового преобразования резисторы используются для ограничения тока на вход АЦП, особенно при превышении допустимого уровня. Последовательный резистор 1–10 кОм ограничивает ток и защищает вход.
- Для создания смещения сигнала (biasing) применяются резисторы, подключённые к источнику постоянного напряжения. Это особенно важно в схемах с операционными усилителями, где необходимо задать нулевой уровень для симметричного колебания сигнала.
Резисторы обеспечивают стабильность уровней сигнала, предотвращают перегрузку входов и улучшают совместимость компонентов в сложных электронных системах. Выбор номиналов должен учитывать входное сопротивление следующего каскада и допустимые токи.
Как резисторы применяются в делителях напряжения
Делитель напряжения представляет собой простую схему из двух или более резисторов, соединённых последовательно. Он используется для получения напряжения, меньшего входного. Принцип работы основан на законе Ома и правилах деления напряжения в последовательной цепи.
Если два резистора R1 и R2 соединены последовательно, а к их концам подано напряжение Uвх, то напряжение на R2 определяется формулой: Uвых = Uвх × (R2 / (R1 + R2)). Эта формула позволяет точно задавать выходное напряжение, изменяя номиналы резисторов.
Для обеспечения стабильной работы делителя необходимо учитывать ток нагрузки. Если подключённое устройство потребляет значительный ток, делитель должен быть рассчитан с учётом падения напряжения и тепловой мощности. В противном случае выходное напряжение окажется неточным.
Резисторы с низким допуском, например 1% или 0.1%, применяются в точных делителях, где требуется стабильность и минимальное отклонение параметров. При выборе номиналов важно учитывать мощность рассеяния: резисторы не должны нагреваться выше допустимых значений, иначе изменится их сопротивление.
В аналоговых схемах делители напряжения с резисторами используются для задания уровня смещения, опорного напряжения для АЦП, формирования сигналов с пониженным уровнем. В цифровых устройствах они часто применяются при согласовании логических уровней между различными компонентами.
Для уменьшения влияния помех рекомендуется подключать к выходу делителя байпасный конденсатор. Он снижает уровень высокочастотных шумов и стабилизирует напряжение при пульсациях нагрузки.
Влияние номинала резистора на работу схемы
Номинал резистора определяет величину электрического сопротивления, напрямую влияющего на ток и напряжение в цепи согласно закону Ома (I = U / R). При увеличении номинала ток уменьшается, что снижает нагрузку на остальные компоненты и может уменьшить мощность потребления.
Выбор слишком малого номинала приводит к чрезмерному току, что может вызвать перегрев элементов и повреждение схемы. Например, в светодиодных цепях номинал резистора рассчитывается так, чтобы ограничить ток до безопасного уровня, обычно 10-20 мА для стандартных светодиодов.
Слишком высокий номинал резистора приводит к падению напряжения, при котором нагрузка недополучает энергию и функционирует нестабильно. В усилительных каскадах это может вызвать искажения сигнала или снижение коэффициента усиления.
Для точного выбора номинала следует учитывать тип и характеристики нагрузочного элемента, рабочее напряжение и допустимый ток. При нестандартных условиях рекомендуется добавлять запас по мощности резистора минимум 20% для предотвращения выхода из строя.
В цифровых схемах номиналы резисторов в подтягивающих и ограничивающих цепях напрямую влияют на скорость переключения и устойчивость логических уровней, поэтому отклонения от расчетных значений могут привести к сбоям и ложным срабатываниям.
Особенности подключения резисторов в различных конфигурациях
Резисторы в электрических цепях соединяются преимущественно в последовательной или параллельной конфигурации, каждая из которых имеет свои характеристики и применения. В последовательном соединении общее сопротивление рассчитывается как сумма всех отдельных сопротивлений: R_общ = R1 + R2 + … + Rn. Такой способ увеличивает общее сопротивление и уменьшает ток через цепь, что полезно для создания делителей напряжения или ограничения тока.
При параллельном подключении резисторов общее сопротивление определяется по формуле: 1/R_общ = 1/R1 + 1/R2 + … + 1/Rn. Это уменьшает общее сопротивление и увеличивает ток, протекающий через цепь. Параллельное соединение эффективно при необходимости распределения нагрузки между элементами или снижении сопротивления без изменения напряжения.
При комбинированных схемах важно разбивать цепь на участки последовательных и параллельных соединений, чтобы правильно определить общее сопротивление и токи в каждом элементе. Ошибки в расчетах приводят к перегреву резисторов или неправильной работе цепи.
Расположение резисторов должно учитывать их мощность рассеивания и рабочие условия. При последовательном подключении резисторы поочередно получают часть общего напряжения, тогда как при параллельном – каждый резистор испытывает полное напряжение источника. Это требует выбора резисторов с соответствующим номиналом и мощностью.
Для точных цепей регулировки напряжения и тока рекомендуется использовать подстроечные резисторы, которые чаще всего включаются последовательно с фиксированными элементами. В высокочастотных цепях параллельное и последовательное соединение влияет на паразитные емкости и индуктивности, что требует дополнительного анализа.
При монтаже важно избегать чрезмерного нагрева и обеспечить хороший теплоотвод. Для этого резисторы часто располагают с зазором и применяют радиаторы или специальные корпуса. Также необходимо учитывать допуски сопротивления при соединении: при последовательном включении отклонения суммируются, при параллельном – уменьшаются, но могут влиять на баланс токов.
Вопрос-ответ:
Что такое резистор и для чего он используется в электрической цепи?
Резистор — это компонент, который ограничивает поток электрического тока в цепи. Его основная задача — создавать определённое сопротивление, чтобы контролировать силу тока и напряжение на других элементах схемы. Это помогает защитить детали от повреждений и обеспечивает правильную работу устройств.
Какие функции выполняет резистор в схемах с электричеством?
Резистор выполняет несколько важных ролей. Он снижает ток до нужного уровня, делит напряжение, задаёт условия работы для других компонентов, например, транзисторов и светодиодов. Кроме того, резисторы используются для формирования сигналов и стабилизации цепи, помогая избежать перегрузок.
Почему важно правильно выбирать номинал сопротивления резистора в цепи?
Подбор подходящего сопротивления влияет на работу всей электрической цепи. Если сопротивление слишком мало, через цепь может пройти слишком большой ток, что приведёт к перегреву и повреждению деталей. Если сопротивление слишком велико, ток будет недостаточным, и устройство не сможет нормально функционировать. Поэтому расчет и выбор значения резистора необходимы для стабильной и безопасной работы.
Как резистор влияет на распределение напряжения в электрической цепи?
Резистор создаёт падение напряжения, которое зависит от силы тока и его сопротивления. В последовательных цепях несколько резисторов распределяют общее напряжение между собой пропорционально своим сопротивлениям. Это позволяет обеспечить нужное напряжение на различных участках схемы, что важно для правильного функционирования отдельных элементов.
