Для чего нужна шейка на сверле

Шейка сверла – это цилиндрический участок инструмента между рабочей частью и хвостовиком, обеспечивающий оптимальное расположение и работу сверла при сверлении материалов различной плотности. Основная функция шейки – создание зазора между поверхностью отверстия и телом сверла, что уменьшает трение и предотвращает заклинивание.

Диаметр шейки обычно меньше диаметра режущей части на 0,2–0,5 мм, что позволяет избежать излишнего контакта с обработанной поверхностью и снижает нагрузку на двигатель сверлильного станка. Для сверл диаметром свыше 10 мм наличие шейки является обязательным техническим решением, обеспечивающим устойчивость режущей части и качество отверстия.

Правильный выбор сверла со шейкой повышает ресурс инструмента и точность обработки, особенно при работе с твердыми металлами и сплавами. При подборе важно учитывать соответствие диаметра шейки диаметру гильзы патрона для надежной фиксации и предотвращения биения. Отсутствие или неправильное исполнение шейки может привести к повышенному износу и деформации сверла в процессе эксплуатации.

Шейка на сверле: что это и зачем она нужна

Основное назначение шейки – снизить трение и обеспечить свободное удаление стружки из отверстия. Благодаря уменьшенному диаметру в зоне шейки уменьшается площадь соприкосновения сверла с материалом, что снижает нагрев и износ инструмента.

Шейки бывают разных форм: цилиндрические или конические, что позволяет подобрать оптимальное решение для конкретных условий сверления. Важно выбирать сверла с шейкой, если требуется сверлить отверстия глубиной, превышающей длину рабочей части, чтобы избежать заедания сверла в отверстии.

При использовании сверла с шейкой значительно повышается точность сверления и продлевается срок службы инструмента за счёт уменьшения вибраций и нагрузки на хвостовик. Также облегчённая конструкция шейки упрощает процесс охлаждения режущей части, что особенно важно при работе с твердыми и абразивными материалами.

Рекомендуется применять сверла с шейкой при сверлении глубоких отверстий в металлах средней и высокой твердости, а также при работе на станках с автоматической подачей и системой подачи СОЖ.

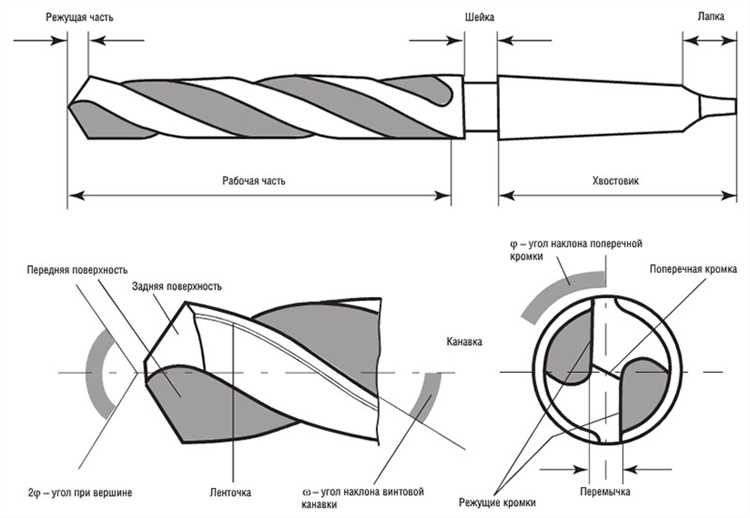

Определение шейки на сверле и ее основные характеристики

• Диаметр шейки обычно меньше диаметра режущей части на 0,1–0,3 мм, что предотвращает зажим сверла в отверстии при сверлении.
• Длина шейки зависит от типа сверла и его диаметра, обычно варьируется от 10 до 50 мм.
• Шейка изготавливается из того же материала, что и сверло, но иногда подвергается дополнительной закалке для повышения износостойкости.
• Форма шейки чаще всего цилиндрическая, но встречаются конические или с плоскими гранями для предотвращения проворачивания в патроне.

Основные функции шейки:

1. Обеспечение точной центровки сверла в патроне.
2. Снижение трения при проходе сверла через материал.
3. Предотвращение заклинивания режущей части в отверстии.
4. Передача крутящего момента от шпинделя к режущей части без деформаций.

Для выбора сверла с подходящей шейкой необходимо учитывать диаметр отверстия, материал заготовки и тип патрона станка.

Роль шейки в процессе сверления и удержании сверла

Шейка сверла – участок между рабочей частью и хвостовиком, важный для точной центровки и правильной передачи усилий. Диаметр шейки обычно меньше режущей части, что снижает трение при прохождении сверла через заготовку, уменьшая нагрев и износ инструмента.

Шейка обеспечивает стабильное удержание сверла в патроне. Благодаря строгим допускам диаметра и качественной обработке поверхности шейка минимизирует биение и продольные люфты, что критично для точности отверстий и предотвращения вибраций.

При сверлении глубокой или твердой детали правильный размер и форма шейки снижают нагрузку на патрон и шпиндель, увеличивая ресурс оборудования. Шейка также служит ограничителем глубины погружения сверла в материал, позволяя избежать повреждения заготовки или инструмента.

Для оптимальной работы следует использовать сверла с шейкой, соответствующей патрону станка по диаметру и геометрии. Износ шейки требует замены сверла, так как повреждения ухудшают закрепление и точность сверления, увеличивая риск поломки инструмента и брака деталей.

Материалы изготовления шейки и их влияние на работу инструмента

Шейки сверл изготавливают преимущественно из инструментальных сталей марок У8, 9ХС, 65Г и легированных сплавов с содержанием хрома, ванадия и молибдена. Высокоуглеродистые стали обеспечивают необходимую твердость и износостойкость, что снижает деформацию при высоких нагрузках и увеличивает срок службы сверла.

Легированные стали повышают ударную вязкость и сопротивляемость усталостным трещинам, что особенно важно при работе с твердыми материалами и длительных циклах сверления. Применение таких сталей уменьшает вероятность сколов на шейке и повышает стабильность центрирования сверла в патроне.

Для высокоскоростных сверл используют быстрорежущие стали (Р6М5, Р9К5Ф2) с добавками вольфрама и кобальта. Они выдерживают температуру до 600 °C без потери твердости, что позволяет работать на повышенных оборотах без преждевременного износа шейки.

Нередко шейку покрывают защитными слоями (нитрид титана, оксидные покрытия), которые уменьшают трение и коррозию. Это особенно эффективно при работе с абразивными и влажными материалами, а также в условиях повышенной влажности.

Правильный выбор материала шейки напрямую влияет на точность позиционирования сверла и устойчивость к механическим нагрузкам. Для обычных бытовых задач подходят шейки из углеродистой стали, в профессиональной сфере – из легированных и быстрорежущих сталей с защитными покрытиями.

Виды шеек на сверлах и их конструктивные особенности

Шейка сверла – участок между рабочей частью и хвостовиком, который обеспечивает надежное крепление и снижает нагрузку на инструмент. В зависимости от конструкции шейки, сверла делятся на несколько типов, каждый из которых оптимизирован под определённые задачи и крепежные системы.

• Цилиндрическая шейка

  Самая распространённая форма. Представляет собой гладкую цилиндрическую поверхность, предназначенную для зажима в патроне с цанговым или ключевым зажимом. Обеспечивает простоту изготовления и универсальность, но при высокой нагрузке возможен проскок инструмента.

• Коническая шейка

  Форма с постепенным сужением к хвостовику. Используется в сверлах для станков с конусными патронами (например, конус Морзе). Обеспечивает жесткое и точное центрирование, снижая биение, но требует точной посадки и качественного патрона.

• Шейка с канавками под стопорные кольца

  Наличие кольцевых канавок позволяет фиксировать сверло с помощью стопорных колец или зажимных устройств. Применяется в инструментах для специализированных станков и автоматизированных линий, где важна надежная фиксация без проскальзывания.

• Шейка с фланцем

  Имеет расширение в виде фланца, которое упирается в упор патрона. Применяется для предотвращения глубокой посадки сверла и обеспечивает точную установку по глубине сверления. Часто встречается в сверлах для глубинного сверления и машин с автоматической подачей.

• Шейка с шпоночным пазом

  Предусматривает наличие продольного паза для установки шпонки в патроне. Обеспечивает надежную передачу крутящего момента без проскальзывания, особенно при работе с большими нагрузками и в условиях повышенной вибрации.

• Шейка с квадратным или шестигранным сечением

  Такие шейки применяются для сверл в быстрозажимных патронах и инструментальных держателях, обеспечивая мгновенную передачу крутящего момента без дополнительного крепления. Используются в ручных и электрических дрелях для облегчения смены инструмента.

Выбор конструкции шейки зависит от типа оборудования и условий эксплуатации. Для ручных дрелей предпочтительна цилиндрическая или шестигранная шейка. В промышленном оборудовании с автоматическим креплением и высокой нагрузкой эффективнее применять конические и шпоночные варианты.

Как шейка влияет на точность и качество сверления

Уменьшенное трение шейки снижает нагрев сверла, что предотвращает деформацию режущей части и сохраняет геометрию режущих кромок. В результате отверстие получается с более ровными и точными стенками без смещений и биений.

Важный параметр – соосность шейки с режущей частью. Если шейка выполнена с высокой точностью, уменьшается вероятность вибраций и отклонений в сверлении, особенно при работе с твердыми материалами и на больших глубинах.

Использование сверл с шейкой меньшего диаметра также позволяет эффективнее удалять стружку, снижая вероятность заклинивания и улучшая качество поверхности отверстия.

Для высокоточных работ рекомендуются сверла с цилиндрической шейкой и минимальным допуском по диаметру. При несоблюдении размеров шейки возникает перекос, который напрямую влияет на диаметр и форму отверстия, что критично для посадок с малыми допусками.

В целом, правильно сконструированная и качественно выполненная шейка обеспечивает стабильное положение сверла в процессе, уменьшает износ и повышает качество конечного результата сверления.

Правила выбора сверла с подходящей шейкой для разных материалов

Шейка сверла влияет на точность центрирования и долговечность инструмента, поэтому её форма и размеры должны соответствовать обрабатываемому материалу. Для мягких металлов (алюминий, медь) достаточно классической цилиндрической шейки диаметром, совпадающим с хвостовиком патрона, чтобы избежать вибраций и обеспечить стабильное вращение.

При работе с твердыми металлами (нержавейка, сталь высокой твердости) рекомендуется выбирать сверла с конусной или коническо-цилиндрической шейкой, которая снижает нагрузку на крепление и предотвращает проскальзывание. Оптимальный диаметр шейки должен быть меньше диаметра режущей части на 10–15%, чтобы избежать зажима и повышенного трения.

Для работы с древесиной и композитами подходят сверла с утолщённой шейкой, что увеличивает жёсткость и устойчивость инструмента при высоких оборотах. Допустимая точность шейки – не более 0,01 мм отклонения, что важно для сохранения центровки и предотвращения вибраций.

При использовании сверл с шестигранной или специализированной шейкой следует учитывать требования патрона и нагрузки. Для ударных и перфораторных сверл шейка должна иметь дополнительное усиление и точную геометрию посадочного места, чтобы обеспечить передачу крутящего момента без люфта и деформаций.

В случаях высокоточного сверления металлов с минимальными допусками рекомендуется выбирать сверла с цилиндрической шейкой, выполненной из закалённой стали и обработанной на станках с ЧПУ для минимизации биения и увеличения срока службы.

Основные причины поломок и износа шейки и способы их предотвращения

Недостаточная смазка вызывает повышенный трение между сверлом и материалом, что приводит к ускоренному износу шейки. Для предотвращения необходимо использовать специализированные охлаждающие и смазывающие жидкости, обеспечивающие равномерное распределение смазки во время работы.

Перегрев детали из-за чрезмерной скорости вращения и отсутствия охлаждения приводит к деформации и микротрещинам. Оптимизация режимов резания и регулярное применение СОЖ (смазочно-охлаждающих жидкостей) снижает температурные нагрузки на шейку.

Механические удары и вибрации способствуют возникновению микротрещин и сколов на поверхности шейки. Для уменьшения вибраций рекомендуется использовать прецизионные патроны и правильно балансировать сверло.

Использование неподходящего материала сверла приводит к быстрому истиранию и потере геометрии шейки. Выбор сплавов с повышенной износостойкостью и термостойкостью увеличивает ресурс детали.

Нарушение технологии заточки изменяет угол заточки и вызывает неравномерное распределение нагрузки, что провоцирует локальные повреждения. Регулярная профессиональная заточка с соблюдением рекомендованных углов помогает поддерживать рабочие характеристики шейки.

Рекомендуется строго соблюдать режимы резания, контролировать качество смазки и охлаждения, а также своевременно проводить техническое обслуживание сверл для продления срока службы шейки.

Вопрос-ответ:

Что такое шейка на сверле и для чего она служит?

Шейка на сверле — это утончённая часть инструмента между рабочей режущей частью и хвостовиком. Она нужна для предотвращения заедания сверла в отверстии и уменьшения трения между корпусом сверла и стенками просверливаемого материала. Благодаря шейке сверло может работать легче и дольше без повреждений.

Почему шейка у сверла тоньше, чем остальная часть? Есть ли в этом смысл?

Да, смысл в том, что тонкая шейка уменьшает контакт сверла с поверхностью отверстия, что снижает силу трения и нагрев. Если бы вся длина сверла была одинаковой толщины, инструмент мог бы застревать и быстро изнашиваться. Такая конструкция помогает сохранять точность и облегчает извлечение сверла после работы.

Как шейка влияет на качество и точность сверления?

Шейка помогает сверлу двигаться ровно и не отклоняться в сторону. Благодаря уменьшенному трению в зоне шейки снижается вибрация и вероятность заклинивания. Это положительно сказывается на точности отверстия — оно получается ровным и нужного диаметра. Кроме того, снижается риск повреждения сверла и заготовки.

Можно ли использовать сверла без шейки для сверления металла или других материалов?

Сверла без выраженной шейки чаще встречаются в бытовых и универсальных вариантах, но при работе с металлом или твёрдыми материалами они менее удобны. Отсутствие шейки увеличивает трение и нагрев, что ведёт к быстрому износу и ухудшению качества отверстия. Для профессиональной или точной работы рекомендуются сверла с шейкой, так как они обеспечивают лучшую производительность и долговечность.
