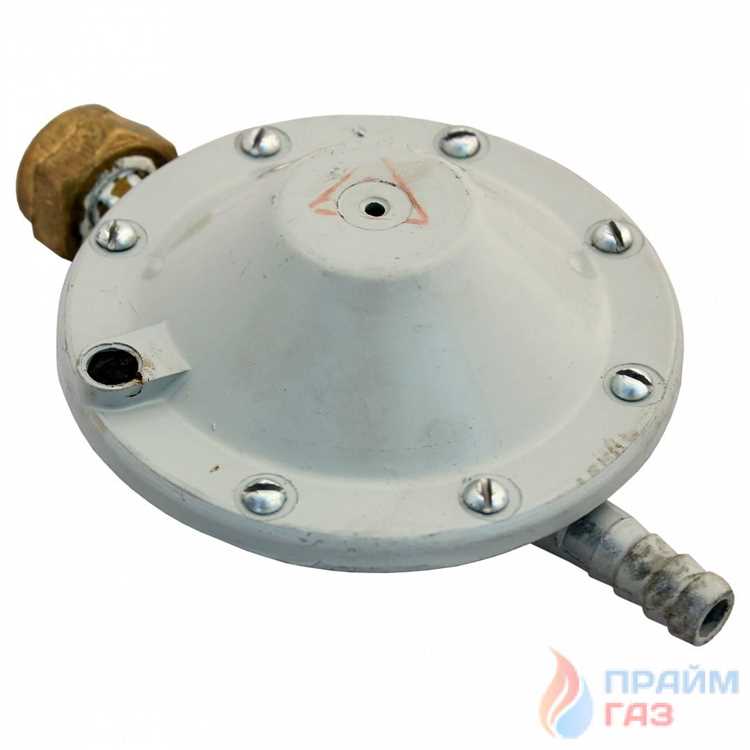

Редуктор на газовом баллоне служит для точного снижения давления с высокого рабочего значения, достигающего 15–20 МПа, до безопасного уровня подачи газа в потребительскую систему – обычно 0,3–0,5 МПа. Это обеспечивает стабильную работу оборудования и предотвращает аварийные ситуации, связанные с избыточным давлением.
Устройство редуктора состоит из двух основных камер, разделённых регулирующей мембраной или пружиной, что позволяет поддерживать постоянное выходное давление независимо от изменения давления в баллоне или расхода газа. Такой механизм гарантирует равномерную подачу газа, предотвращая рывки и скачки, которые могут повредить газовые приборы или вызвать утечки.
Правильный выбор и эксплуатация редуктора критичны: рекомендуется подбирать модели, рассчитанные на конкретный тип газа – пропан, бутан или смеси – с учётом максимального расхода и условий окружающей среды. Монтаж должен выполняться с учётом технических требований производителя и с регулярной проверкой герметичности соединений для обеспечения безопасности.
Почему давление газа в баллоне нужно снижать
Газ в баллоне хранится под высоким давлением – обычно от 150 до 200 бар. Такое давление превышает рабочие параметры оборудования, к которому подается газ. Для безопасной и стабильной работы необходим редуктор, который снижает давление до технически допустимого уровня.
Высокое давление без снижения создает риск разрушения трубопроводов и соединений из-за механических нагрузок и вибраций. Кроме того, непредсказуемое давление ведет к колебаниям расхода газа, что негативно влияет на работу газовых приборов и увеличивает расход топлива.
Снижение давления также предотвращает перегрев и возможное обледенение редуктора. При резком расширении газа происходит интенсивное охлаждение, и без контроля это может вызвать замерзание внутренних частей, что приводит к выходу из строя системы подачи газа.
Оптимальное давление на выходе редуктора зависит от типа потребителя: бытовые плиты работают при 20–50 мбар, промышленные горелки требуют давления от 100 до 300 мбар. Несоблюдение этих параметров снижает эффективность и может вызвать аварийные ситуации.
Таким образом, снижение давления – обязательное условие для обеспечения безопасности, долговечности оборудования и правильной работы газовых систем.
Как редуктор обеспечивает стабильное давление на выходе
Редуктор снижает высокое давление газа в баллоне до рабочего уровня, необходимого для безопасного и эффективного использования. Основной механизм – балансировка силы пружины и давления газа на мембране.
- Мембрана и клапан: Газ поступает в камеру редуктора и давит на мембрану. Мембрана связана с клапаном, который регулирует проход газа, уменьшая или увеличивая поток в зависимости от давления на выходе.
- Пружина: Пружина создаёт противодействующее давление на мембрану. При повышении давления на выходе мембрана сжимается сильнее, закрывая клапан и снижая подачу газа.
- Автоматическая компенсация: При падении давления на выходе пружина ослабляет давление на мембрану, открывая клапан шире и увеличивая подачу газа. Таким образом давление поддерживается в заданных пределах.
Для точной стабилизации давления рекомендуется:
- Выбирать редуктор с настройками под требуемый диапазон давления (например, 1,5–3 бар для бытовых плит).
- Регулярно проверять уплотнения и мембрану на износ – повреждения нарушают герметичность и стабильность работы.
- Избегать скачков температуры, так как изменение температуры влияет на давление в баллоне и нагрузку на мембрану.
Правильное соотношение пружины и мембраны в конструкции редуктора обеспечивает постоянное давление на выходе с точностью ±0,1 бар при изменении входного давления от 10 до 15 бар.

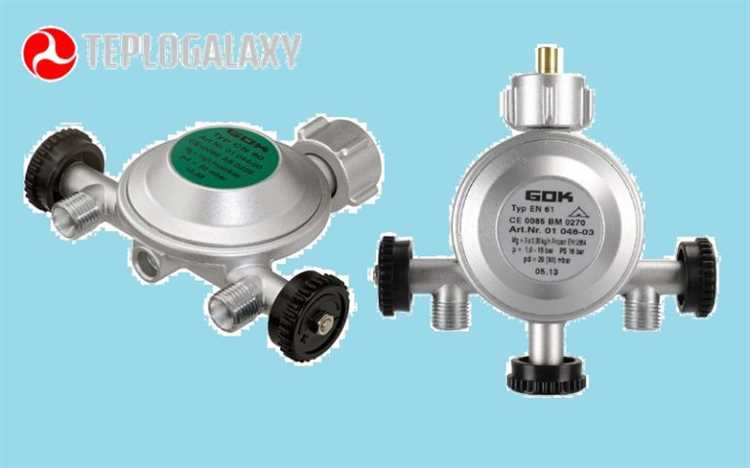

Типы редукторов для газовых баллонов и их отличия
Редукторы для газовых баллонов делятся на два основных типа: низкого давления и высокого давления. Редукторы низкого давления обеспечивают выходное давление в пределах 0,3–0,5 бар и используются для бытовых и отопительных приборов, где требуется стабильное давление для горелок и плит. Высокое давление на выходе редуктора достигает 1,5–20 бар и применяется в промышленных установках, сварочном оборудовании и специализированных газовых системах.

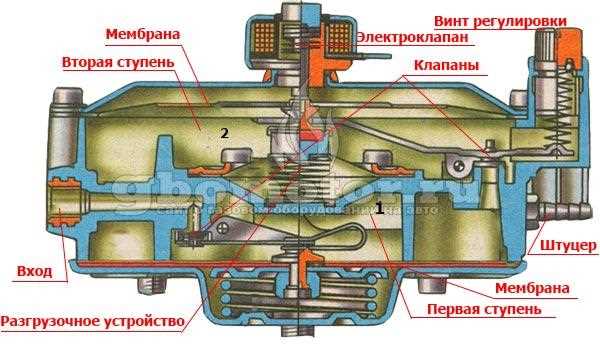

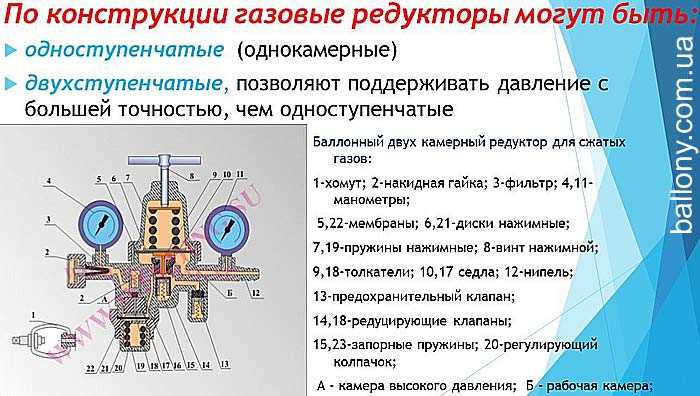

По способу регулировки давления выделяют редукторы одноступенчатые и двухступенчатые. Одноступенчатые редукторы подходят для оборудования с низким потреблением газа и работают с меньшей точностью, тогда как двухступенчатые обеспечивают более стабильное давление при изменяющихся нагрузках и рекомендуются для систем с высокой чувствительностью к перепадам давления.
Редукторы могут быть с манометром или без него. Модель с манометром позволяет контролировать давление на выходе и остаток газа в баллоне, что повышает безопасность эксплуатации. Также существуют редукторы с автоматическим сбросом давления, предотвращающие опасное повышение давления при сбоях в системе.
Материалы корпуса редуктора влияют на область применения: латунные и медные редукторы устойчивы к коррозии и подходят для бытового использования, стальные конструкции применяются в тяжелых промышленных условиях, где важна прочность и долговечность.
При выборе редуктора важно учитывать тип газа (пропан, бутан, смеси), рабочее давление баллона, необходимую производительность и условия эксплуатации, чтобы обеспечить оптимальную безопасность и эффективность работы оборудования.
Основные компоненты редуктора и их функции

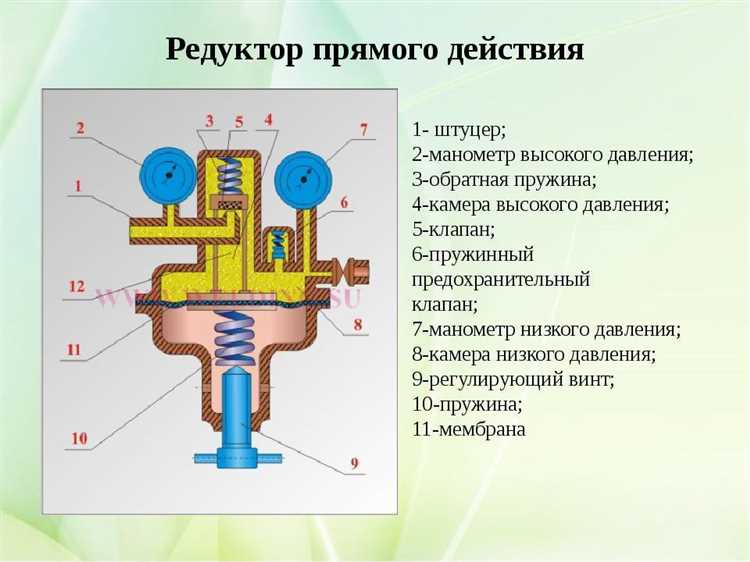

Редуктор газового баллона состоит из корпуса, клапана высокого давления, мембраны, пружины и клапана низкого давления. Корпус служит прочной основой для всех внутренних элементов и обеспечивает герметичность соединений.
Клапан высокого давления регулирует поступление газа из баллона, снижая давление с исходного уровня (обычно 150–200 бар) до промежуточного значения, безопасного для мембраны. Мембрана реагирует на давление газа и механически передает усилие на клапан низкого давления.
Пружина задаёт сопротивление мембране, обеспечивая стабильность выходного давления в диапазоне 1,5–4 бар, в зависимости от назначения редуктора. Клапан низкого давления окончательно стабилизирует поток газа, подаваемый к оборудованию, предотвращая резкие скачки давления.
Все компоненты изготовлены из устойчивых к коррозии материалов, чаще всего латуни или нержавеющей стали, чтобы обеспечить долговечность и безопасность работы. Регулярная проверка мембраны и пружины необходима для предотвращения утечек и нестабильной работы системы.
Принцип работы мембраны в редукторе
Мембрана в газовом редукторе служит ключевым элементом для поддержания стабильного давления газа на выходе. Она представляет собой тонкую гибкую пластину из устойчивого к коррозии эластомера, способного компенсировать перепады давления внутри корпуса редуктора.
При подаче газа высокого давления с баллона мембрана деформируется под воздействием силы давления, передаваемой через подпружиненный клапан. Эта деформация регулирует открытие или закрытие клапана, обеспечивая снижение давления до заданного уровня.
Давление с баллона воздействует на одну сторону мембраны, в то время как с другой стороны действует сила пружины, настроенной на определённое давление выхода. При превышении давления на выходе мембрана прогибается и закрывает клапан, ограничивая поток газа. При снижении давления мембрана возвращается в исходное положение, открывая клапан и подавая газ.
Оптимальный подбор материала мембраны критичен: он должен выдерживать температуру от -40 до +70 °C и химическую агрессивность пропана, бутана или их смесей. Износ мембраны приводит к нестабильной работе редуктора, увеличению утечек и снижению безопасности эксплуатации.
Регулярная проверка целостности мембраны и замена при обнаружении трещин, деформаций или утраты эластичности обеспечивают корректную работу редуктора и безопасность газовой системы.
Как редуктор защищает оборудование и пользователя
Редуктор снижает давление газа с высокого рабочего уровня в баллоне (обычно 15–20 МПа) до безопасного значения для подачи в приборы (0,1–0,3 МПа). Это предотвращает повреждение шлангов, клапанов и горелок, рассчитанных на низкое давление.
Контроль стабильности подачи исключает резкие скачки давления, которые могут вызвать возгорание или выход оборудования из строя. Конструктивные элементы редуктора обеспечивают плавное снижение и поддержание постоянного давления независимо от изменения остаточного объема газа в баллоне.
Защита от обратного потока и утечек реализована через встроенные обратные клапаны и мембраны. Это исключает попадание воздуха в систему и риск образования взрывоопасной смеси.
Безопасное отключение подачи при избыточном давлении или повреждении редуктора. За счет встроенных предохранительных механизмов, таких как клапаны сброса давления, снижается риск аварий и пожаров.
Рекомендуется регулярно проверять состояние уплотнений и мембран редуктора, так как износ этих элементов снижает защитные функции и повышает риск аварии.
Использование сертифицированных редукторов с соответствующими допусками гарантирует соответствие параметров давления требованиям конкретного оборудования и обеспечивает безопасность пользователя.
Правила эксплуатации и проверки редуктора на газовом баллоне
Редуктор обеспечивает стабильное давление газа, снижая высокое давление из баллона до рабочего уровня. Правильная эксплуатация и регулярная проверка редуктора необходимы для безопасной работы.
- Перед установкой редуктора убедитесь в целостности уплотнительных прокладок и отсутствии видимых повреждений корпуса.
- Крепление редуктора к вентилю баллона должно быть плотным, но без применения чрезмерных усилий, чтобы избежать деформации резьбы.
- Используйте только редукторы, сертифицированные для типа и давления газа конкретного баллона.
- Периодически проверяйте состояние мембраны и клапанов редуктора: отсутствие трещин, загрязнений и деформаций.
- Проверка герметичности проводится с помощью мыльного раствора или специализированных средств; появление пузырей свидетельствует о подтекании газа.
- Рабочая температура редуктора должна соответствовать температурному диапазону, указанному в технической документации – обычно от -20°C до +50°C.
- Запрещается использовать редуктор при обнаружении коррозии на его деталях, особенно на соединениях и регулирующих элементах.
- Перед началом работы и после длительного хранения проверяйте плавность хода регулятора давления и отсутствие посторонних шумов.
- Регулярно очищайте редуктор от пыли и загрязнений с помощью мягкой сухой ткани; избегайте использования агрессивных химикатов.
- При замене баллона отключайте редуктор, закрывая вентиль, и выпускайте остаток газа из системы для предотвращения аварийных ситуаций.
Соблюдение этих правил минимизирует риск аварий, обеспечит стабильную подачу газа и продлит срок службы оборудования.
Причины неполадок редуктора и способы их устранения
Засорение фильтра возникает при попадании механических частиц из баллона. Это снижает давление на выходе и приводит к нестабильной подаче газа. Рекомендуется регулярно очищать или менять фильтрующий элемент, используя мягкую щетку и чистый растворитель.
Повреждение мембраны вызывает утечку газа или падение давления. Мембрана изнашивается из-за перепадов температуры и времени эксплуатации. Замена мембраны проводится с соблюдением заводских инструкций и использованием оригинальных комплектующих.
Износ пружинного механизма снижает точность регулировки давления. Пружины теряют упругость из-за постоянного сжатия. Замена пружины или всего узла необходима при снижении рабочей мощности более чем на 15%.
Коррозия внутренних деталей приводит к заклиниванию запорных элементов и ухудшению герметичности. Для предотвращения необходимо применять редукторы из коррозионностойких материалов и хранить оборудование в сухом месте.
Неправильная установка редуктора вызывает неправильное распределение давления и быстрый износ. Монтаж должен выполняться согласно техническому регламенту, с проверкой герметичности соединений и направлением потока газа.
Профилактика включает регулярную проверку рабочих параметров, своевременную замену изношенных деталей и использование рекомендованного сервисного инструмента.
Вопрос-ответ:
Для чего нужен редуктор на газовом баллоне?
Редуктор служит для снижения высокого давления газа в баллоне до безопасного уровня, подходящего для использования в оборудовании или устройствах. Без него выходящий газ мог бы повредить технику или создать опасность для пользователя.
Как работает редуктор на газовом баллоне?
Редуктор уменьшает давление газа с помощью специальной мембраны и пружины, которые реагируют на изменение давления на выходе. Газ из баллона поступает в камеру высокого давления, где мембрана регулирует поток, чтобы обеспечить стабильное, пониженное давление на выходе, независимо от количества оставшегося газа в баллоне.
Почему давление газа из баллона без редуктора опасно?
Давление в газовом баллоне очень высокое — оно может превышать сотни атмосфер. Если газ выходил бы напрямую, это могло привести к повреждению подключённого оборудования или вызвать аварийную ситуацию из-за резкого и неконтролируемого потока газа.
Какие типы редукторов существуют и чем они отличаются?
Существует несколько видов редукторов: одноступенчатые и двухступенчатые. Одноступенчатые уменьшают давление за один этап и обычно используются для бытовых нужд. Двухступенчатые обеспечивают более стабильное давление и применяются в случаях, где нужна высокая точность регулировки, например, в промышленности или для газовых горелок с высокой мощностью.
Что происходит с работой редуктора, если в нем появляется неисправность?
Если редуктор выходит из строя, давление на выходе может стать нестабильным: газ может начать выходить слишком быстро или наоборот — слабым потоком. Это чревато повреждением оборудования или опасностью для пользователя. Поэтому важно регулярно проверять состояние редуктора и при необходимости проводить ремонт или замену.
Для чего нужен редуктор на газовом баллоне?
Редуктор на газовом баллоне служит для снижения высокого давления газа, который находится внутри баллона, до более низкого и безопасного уровня, подходящего для использования в бытовых или технических приборах. Без редуктора газ поступал бы под слишком высоким давлением, что могло бы привести к поломке оборудования или аварийной ситуации.
Как работает редуктор на газовом баллоне и из каких частей он состоит?
Редуктор состоит из корпуса, мембраны, пружины и клапана. Газ из баллона под высоким давлением попадает в корпус редуктора, где мембрана регулирует проход газа, уравновешивая давление пружиной. Когда давление на выходе достигает нужного уровня, клапан закрывается, ограничивая поток. Таким образом, редуктор поддерживает стабильное давление газа на выходе, независимо от того, насколько сильно заполнен баллон или как быстро расходуется газ.
