Соединения с фальцевым швом активно применяются в отраслях, где важны герметичность, механическая прочность и устойчивость к климатическим воздействиям. Наиболее распространённое применение – производство вентиляционных систем: фальцевое соединение обеспечивает надёжную герметичность воздуховодов при сохранении минимального веса конструкции.

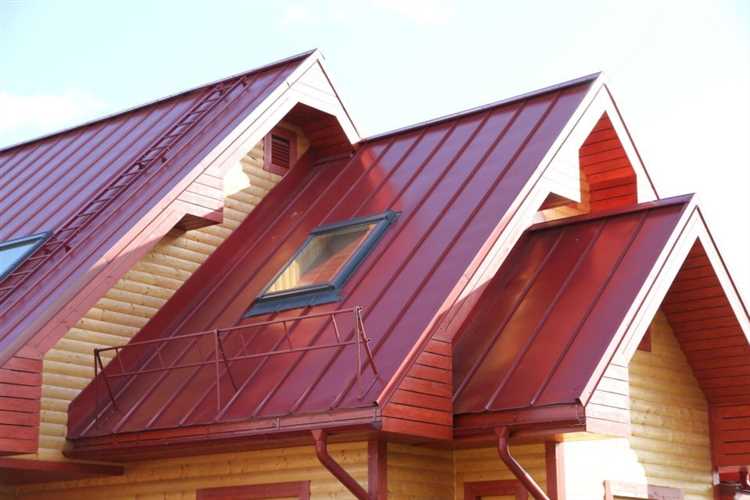

В кровельных работах стоячий фальц используется для монтажа металлической кровли, особенно из цинка, алюминия и меди. Такая технология позволяет обеспечить длительный срок службы покрытия – свыше 50 лет – и исключает необходимость частого технического обслуживания. При правильном монтаже шов выдерживает значительные снеговые и ветровые нагрузки.
Среди производственных направлений соединения с фальцевым швом активно применяются при изготовлении корпусов для приборов и металлической упаковки. Например, банки для пищевой продукции или технических жидкостей часто изготавливаются именно с использованием замкнутого фальцевого соединения, что минимизирует риск протечек без необходимости сварки.
Рекомендовано использовать фальцевую технологию в случаях, когда требуется мобильность монтажа и демонтажа конструкций без повреждения исходного материала. Это особенно актуально при возведении временных металлических сооружений или при установке элементов вентиляции в условиях ограниченного пространства, где недопустимо использование сварки или клёпки.
Применение фальцевых швов в производстве вентиляционных систем
Фальцевые соединения применяются при сборке прямоугольных воздуховодов, переходников, отводов и фасонных элементов вентиляции. Их использование обеспечивает герметичность стыков, устойчивость к вибрациям и точную геометрию каналов. Наиболее часто используются Pittsburgh-фальц, лежачий и стоячий фальц в зависимости от формы и назначения элемента.
Толщина применяемого оцинкованного листа варьируется от 0,5 до 1,0 мм. Для обеспечения долговечности соединений рекомендуются листы с цинковым покрытием не менее 140 г/м². Фальцевание осуществляется на гибочных и фальцеосадочных станках с цифровым управлением, что позволяет добиться высокой повторяемости размеров и плотности шва без применения герметиков.
Для магистральных систем высокого давления (до 2000 Па) рекомендовано использование двойного стоячего фальца с последующей механической осадкой. В условиях повышенной влажности или при эксплуатации в агрессивной среде целесообразно применять антикоррозионную обработку швов с использованием мастик на основе бутилкаучука.
Скорость монтажа готовых элементов с фальцевыми соединениями выше по сравнению с фланцевыми благодаря минимальному числу крепёжных элементов и отсутствию необходимости в дополнительной герметизации. Это снижает трудозатраты и уменьшает риски утечек воздуха на стыках.
Для контроля качества рекомендуется использовать метод пневматических испытаний на герметичность при давлении не менее 500 Па. Это позволяет выявить даже незначительные дефекты фальцевого соединения до ввода системы в эксплуатацию.
Использование фальца при изготовлении кровельных панелей и доборных элементов
Фальцевое соединение обеспечивает герметичность и механическую прочность кровельных панелей, что особенно важно в условиях переменной нагрузки и воздействия осадков. Применение фальца позволяет избежать сверления и перфорации, тем самым исключается риск коррозии в местах крепления.
- Для фальцевой кровли используют стальные листы толщиной от 0,5 до 0,7 мм с полимерным покрытием. Такие параметры обеспечивают оптимальный баланс между прочностью и гибкостью при формировании замков.

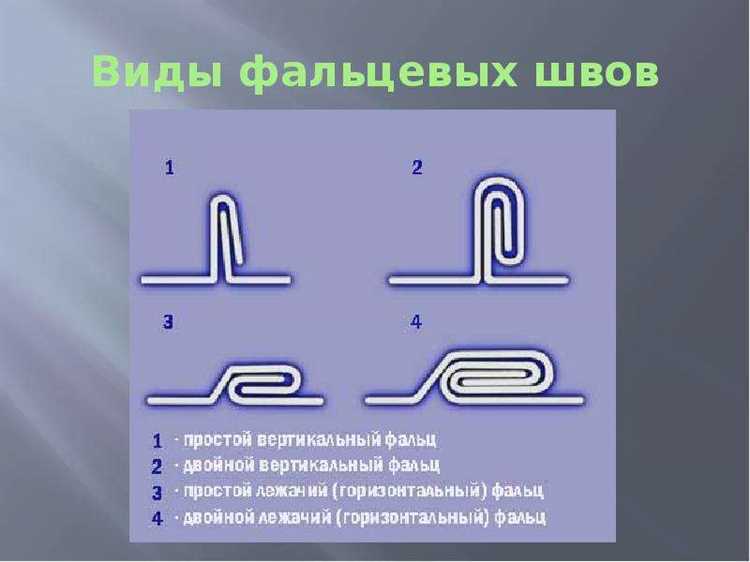

- Наиболее распространён двойной стоячий фальц, позволяющий достигать полной герметизации без использования герметиков. Он подходит для крыш с уклоном от 3°.
- При изготовлении доборных элементов (ендовы, карнизные планки, коньки) используется ручной или машинный фальц с минимальным радиусом загиба, что позволяет точно повторять конфигурацию кровельных узлов.
- Производство осуществляется на гибочных станках с числовым программным управлением (ЧПУ), что исключает ошибки геометрии и обеспечивает точную стыковку элементов на объекте.
- Для увеличения срока службы и уменьшения риска повреждений при транспортировке рекомендуется использовать оцинкованную сталь с защитной плёнкой, снимаемой только перед монтажом.
Соблюдение точной технологии фальцевания исключает капиллярное подсасывание воды и обеспечивает стабильную эксплуатацию кровли более 30 лет без необходимости капитального ремонта.
Фальцевое соединение в сборке корпусов промышленных агрегатов
Фальцевое соединение обеспечивает жёсткость и герметичность при сборке корпусов насосных станций, трансформаторных блоков и вентиляторных установок. Оно применяется для скрепления металлических панелей толщиной от 0,8 до 2 мм без использования сварки, что минимизирует тепловое воздействие на материал и исключает деформации.
Для сборки корпусов чаще используют двойной лежачий фальц, обеспечивающий повышенную стойкость к вибрационным нагрузкам. Соединение формируют с помощью пневматических фальцеосадочных машин, что ускоряет монтаж и гарантирует повторяемость качества на серийном производстве.
При проектировании корпусов под фальцевое соединение важно предусматривать допуски на гибку в пределах ±0,2 мм. Также необходимо учитывать тип покрытия металла – например, для оцинкованной стали требуется контроль глубины замка во избежание растрескивания защитного слоя.
Фальцевые соединения оптимальны для обслуживаемых конструкций: при необходимости ремонт выполняется без разрушения корпуса – достаточно разогнуть замок и заменить повреждённый сегмент. Это снижает расходы на сервис и повышает эксплуатационную гибкость оборудования.
Роль фальцевого шва в изготовлении воздуховодов и их герметизации
Фальцевый шов – ключевой элемент при производстве прямоугольных воздуховодов из оцинкованной стали толщиной от 0,5 до 1,0 мм. Он обеспечивает прочное и стабильное соединение листов без применения сварки или клея. Наиболее распространены двойной стоячий и лежачий фальц, обеспечивающие высокую механическую прочность и устойчивость к вибрационным нагрузкам.
При производстве воздуховодов методом фальцевания достигается высокая точность геометрии. Это критически важно для систем вентиляции, где отклонение по размеру более 2 мм может привести к снижению пропускной способности и увеличению аэродинамического сопротивления. Автоматизированные фальцегибочные станки позволяют добиться равномерного зажима по всей длине шва, исключая локальные утечки воздуха.
Для герметизации фальцевых соединений в системах с высоким давлением (до 1500 Па) применяется бутилкаучуковый герметик, наносимый перед формированием шва. Он устойчив к старению, сохраняет эластичность в диапазоне температур от -40 до +90 °C и предотвращает проникновение воздуха и влаги. В системах общеобменной вентиляции герметизация проводится изнутри воздуховода, что минимизирует сопротивление потоку.
Рекомендуется избегать применения одиночного лежачего фальца в зонах с переменным давлением, поскольку он подвержен раскрытию при терморасширении. В таких случаях применяется двойной шов с прокладкой из ПВХ-ленты или использование зиговочного соединения в сочетании с фальцем.
Контроль качества фальцевого соединения осуществляется путем испытания воздуховода на утечку с использованием метода избыточного давления и мыльного раствора. Максимально допустимая утечка – не более 1,5 л/с на 1 м² поверхности при испытании на давление 400 Па.
Применение фальцевых швов при сборке фасадных кассет и облицовочных панелей
Фальцевое соединение используется при изготовлении фасадных кассет из оцинкованной, алюминиевой и композитной стали толщиной от 0,7 до 1,5 мм. Оно обеспечивает герметичность шва, предотвращает деформации на изгибах и увеличивает жесткость панели без дополнительного усиления.
Важным преимуществом является возможность скрытого крепления. Фальцевые замки формируются по краям кассеты, что позволяет зафиксировать её на подсистеме без видимых элементов, снижая риски коррозии и улучшая внешний вид фасада. При этом обеспечивается технологический зазор, необходимый для температурного расширения металла.
На производстве шов формируется с помощью фальцепрокатных станков или гибочных прессов, с точным соблюдением углов в 180° для обеспечения прочного замка. Рекомендуется использовать механическое крепление только после завершения всех операций по фальцовке, чтобы избежать смещения осей панели.
Фальцевое соединение особенно актуально при сборке панелей нестандартной формы, где необходима точная геометрия и высокая прочность на изгиб. Оно позволяет монтировать облицовку в сложных климатических зонах без утраты эксплуатационных характеристик.
При монтаже кассет с фальцевыми швами важно учитывать направление сборки – монтаж ведется снизу вверх с фиксацией каждой панели за фальцевую кромку предыдущей. Это исключает появление щелей и снижает ветровую нагрузку на узлы крепления.
Использование фальца в производстве бытовой техники и корпусных деталей
Фальцевое соединение активно применяется при сборке корпусов холодильников, стиральных машин, микроволновых печей и вентиляционных установок. Этот метод обеспечивает прочное, герметичное и долговечное соединение металлических панелей без использования сварки или клеевых составов, что критично при массовом производстве.
Особенно эффективно фальцевание тонколистовой стали (0,5–1 мм), применяемой для внешних и внутренних кожухов. Жесткость конструкции повышается за счёт двойного фальца, который дополнительно усиливается прокаткой. Это снижает вибрации, увеличивает срок службы техники и упрощает сборку на автоматизированных линиях.
Для достижения высокой точности применяется роликовая или сегментная машина с ЧПУ. Она позволяет минимизировать отклонения по размеру, что важно при серийной сборке модульных компонентов. Дополнительно возможно интегрировать точечную герметизацию шва бутилкаучуком, если конструкция работает в условиях повышенной влажности.
Рекомендуется применять фальцевые соединения при проектировании приборов с необходимостью последующего демонтажа или технического обслуживания. В таких случаях предпочтителен разъемный одинарный фальц с минимальным прижимом, обеспечивающий достаточную фиксацию без деформации панели при разборке.
Фальцевое соединение в упаковке и сборке металлических контейнеров
Фальцевое соединение применяется в производстве металлических упаковок – консервных банок, аэрозольных баллонов, технических емкостей. Этот тип шва обеспечивает герметичность и устойчивость конструкции к внутреннему давлению, что критично для сохранности содержимого и предотвращения утечек.
В технологии сборки контейнеров наиболее распространён круговой одинарный и двойной фальц. Двойной фальц, образуемый в два прохода вальцовки, выдерживает давление до 6 бар, что соответствует стандартам хранения агрессивных и газообразных веществ. Геометрия фальца контролируется с точностью до 0,1 мм, чтобы исключить деформации при термообработке и транспортировке.
Важную роль играет выбор материала. Для фальцевания применяются холоднокатаные жести толщиной от 0,18 до 0,35 мм с оловянным или хромированным покрытием. Поверхность предварительно проходит обезжиривание и грунтовку для увеличения адгезии при герметизации.
Процесс фальцевания выполняется на специализированных полуавтоматических или автоматических линиях с контролем усилия прижатия и скорости вальцов. Недопустимо отклонение угла загиба более чем на 2°, так как это снижает устойчивость к разгерметизации при падении или вибрации.
Для повышения стойкости к коррозии фальцевой шов дополнительно покрывается полиамидными или эпоксидными компаундами. Они наносятся после формовки и проходят термическую полимеризацию при температуре 170–190 °C в течение 10–12 минут.
В условиях массового производства рекомендуется внедрение автоматического контроля размеров шва с помощью оптических датчиков и систем машинного зрения. Это снижает процент брака до 0,3% и повышает стабильность упаковочного процесса.
Вопрос-ответ:
В каких сферах чаще всего применяются соединения с фальцевым швом?
Соединения с фальцевым швом широко используются в строительстве и промышленности. Их применяют при изготовлении кровельных покрытий, фасадных элементов, водосточных систем и вентиляционных каналов. Благодаря надежности и герметичности такие швы хорошо подходят для работ с металлическими листами, обеспечивая долговечность конструкций и защиту от проникновения влаги.
Почему фальцевые швы выбирают для изготовления дымоходов и вентиляционных систем?
Фальцевые швы обеспечивают прочное соединение металлических деталей, что особенно важно для дымоходов и вентиляционных систем. Они позволяют создавать герметичные каналы, устойчивые к перепадам температуры и воздействию агрессивных веществ. Благодаря этому конструкции служат дольше и сохраняют свои эксплуатационные свойства, предотвращая утечки воздуха и попадание влаги внутрь.
