Распределение электрических зарядов на поверхности проводника определяется геометрией его формы и свойствами материала. В статическом состоянии избыточные заряды располагаются исключительно на поверхности, избегая внутренней области проводника. Это объясняется электростатическим принципом равновесия, при котором внутреннее электрическое поле равно нулю.
Концентрация зарядов возникает в областях с наибольшей кривизной поверхности – острые углы и края собирают больший заряд, чем плоские участки. Это явление можно использовать для проектирования устройств с управляемым распределением потенциала и интенсивности поля, например, в электроизоляции и электронике.
Экспериментальные данные и численные методы, такие как метод конечных элементов, показывают, что плотность заряда пропорциональна нормальной составляющей электрического поля на поверхности. В инженерных расчетах рекомендуется учитывать неравномерность распределения для точного анализа электростатических характеристик и предотвращения локальных пробоев.
Почему заряд скапливается на поверхности проводника

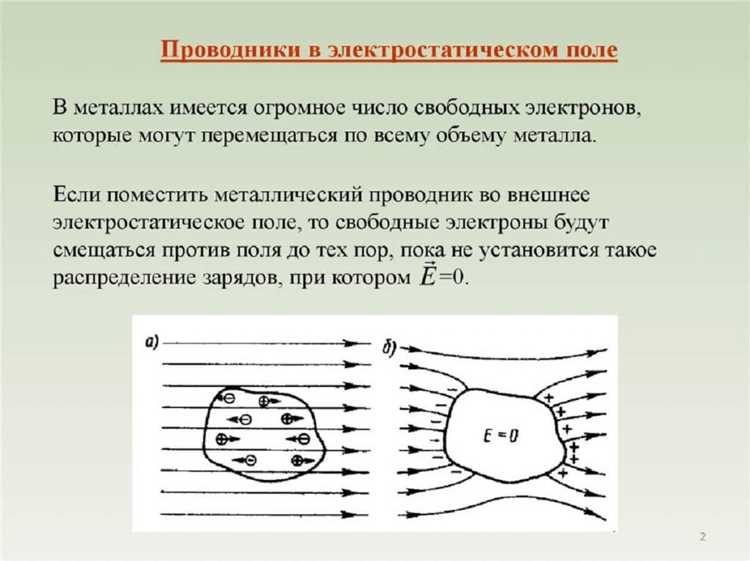

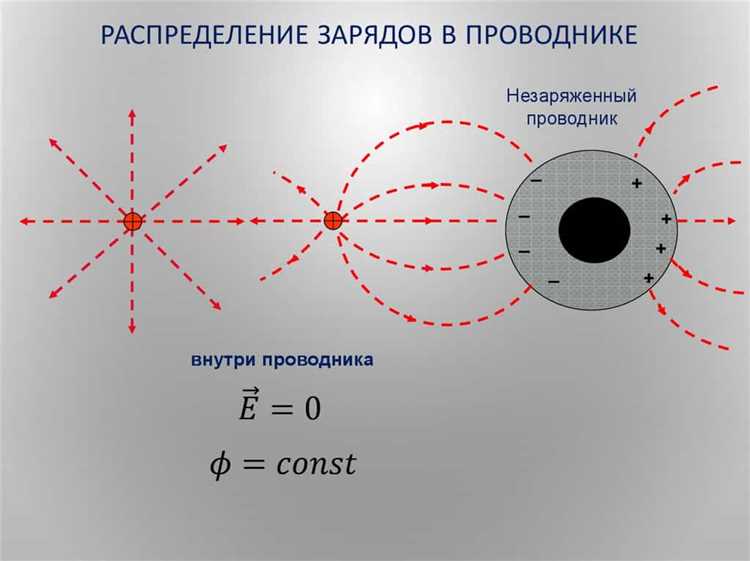

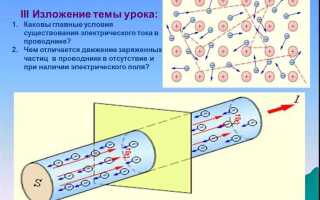

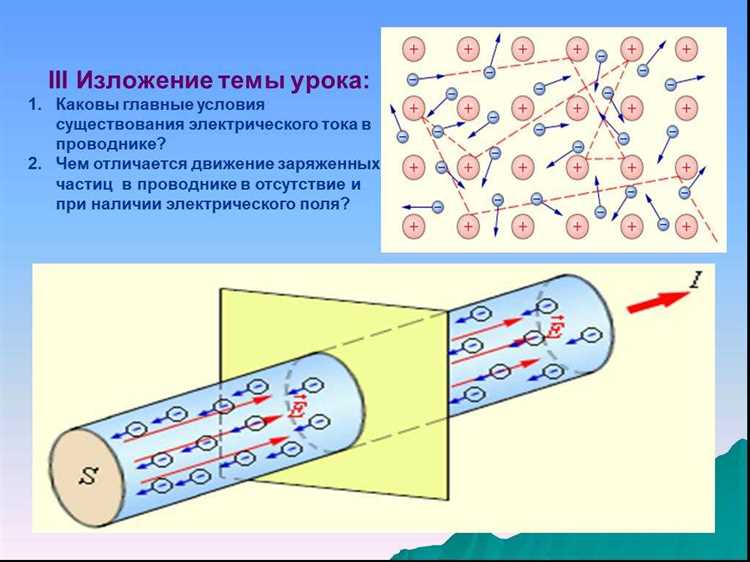

Проводник обладает электростатическим экранированием: внутри отсутствует напряжённость поля, поскольку наличие поля вызвало бы движение зарядов. Следовательно, избыточный заряд не может находиться внутри объёма, иначе возникла бы неустойчивая ситуация с ускоряющимся током.
На поверхности накопление зарядов формирует поверхностную плотность, зависящую от геометрии проводника. В местах с высокой кривизной (острые углы, выступы) плотность зарядов выше из-за концентрации линий поля, что объясняет локальные эффекты усиления поля и искрообразование.
Это распределение минимизирует электростатическую энергию системы. Переход зарядов на поверхность снижает потенциальную энергию за счёт уменьшения электрического поля внутри объёма. Такой механизм позволяет проводнику достигать устойчивого состояния.
При проектировании устройств с заряженными проводниками важно учитывать геометрию, чтобы избежать нежелательных скачков поля. Использование округлых форм и равномерное распределение поверхности помогает снизить концентрацию зарядов и уменьшить риск пробоя.
Влияние формы проводника на распределение заряда
Распределение электрических зарядов на поверхности проводника напрямую зависит от его геометрии. Заряды концентрируются преимущественно в областях с меньшим радиусом кривизны – на острых углах, выступах и ребрах. Это связано с тем, что в таких зонах электрическое поле усиливается, вызывая локальное увеличение плотности поверхностного заряда.
Для сферических и плавно изогнутых проводников заряд распределяется более равномерно, минимизируя локальные скопления. В случае цилиндрических проводников с круглым поперечным сечением плотность заряда максимальна по окружности, а на торцах концентрация снижается.
Проводники с угловатыми формами (например, кубические или призматические) демонстрируют резкое увеличение плотности заряда на ребрах и вершинах, что может привести к сильному локальному электрическому полю. Такой эффект используется в ионизаторах и искровых устройствах для концентрации и контроля зарядов.
Практические рекомендации: при проектировании электрооборудования необходимо избегать острых углов и резких переходов для равномерного распределения зарядов и снижения риска пробоя. Для равномерного распределения зарядов предпочтительна форма с плавными изгибами и увеличенным радиусом кривизны.
Закон Кулона и его роль в перераспределении зарядов

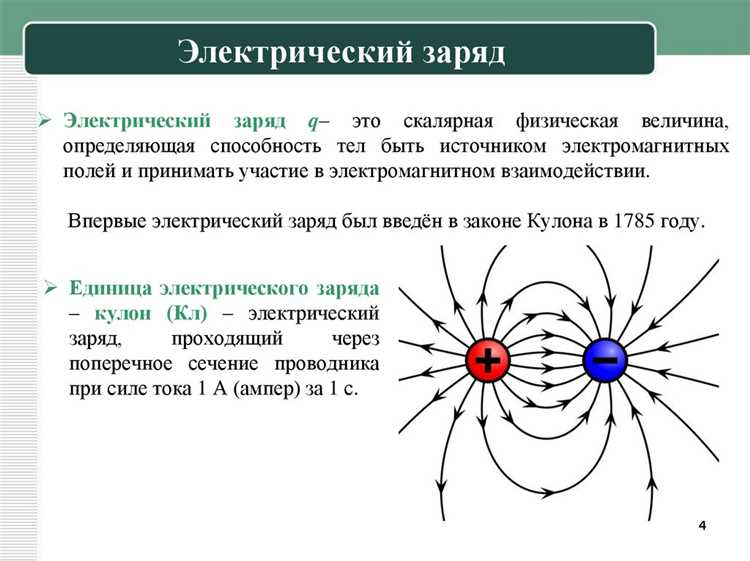

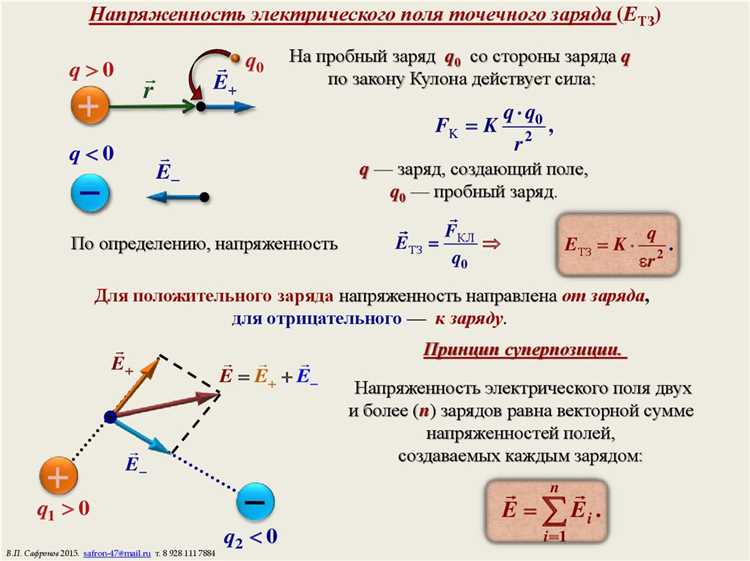

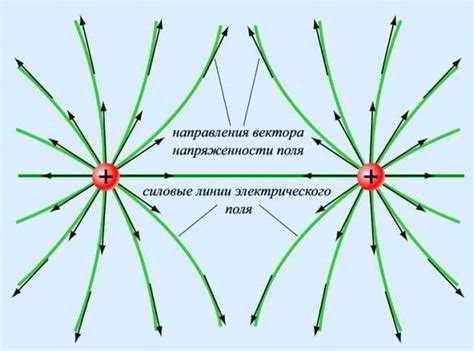

Закон Кулона описывает силу взаимодействия между двумя точечными электрическими зарядами. Она пропорциональна произведению величин зарядов и обратно пропорциональна квадрату расстояния между ними:
F = k * |q₁ * q₂| / r², где k ≈ 8,99·10⁹ Н·м²/Кл².
На заряженном проводнике свободные электроны под действием кулоновских сил перераспределяются так, чтобы минимизировать потенциал и привести систему к равновесию. В результате поверхностная плотность зарядов становится неоднородной, концентрируясь в местах с большой кривизной поверхности, например, на острых выступах.
Именно благодаря силе, описываемой законом Кулона, происходит перераспределение зарядов, которое выравнивает потенциал внутри проводника и создает электростатическое равновесие. Это позволяет эффективно моделировать электрическое поле вокруг проводника и предсказывать локализацию зарядов с высокой точностью.
Для практического применения важно учитывать, что при уменьшении расстояния между зарядами сила растёт квадратично, что влияет на плотность зарядов вблизи острых геометрических особенностей. Это знание используется при проектировании электроизоляторов и защитных экранов для предотвращения пробоев и искрения.
Таким образом, закон Кулона – фундаментальный инструмент для анализа и управления распределением зарядов на проводниках, позволяющий рассчитывать силы взаимодействия и прогнозировать перераспределение с учётом геометрии и расстояний между зарядами.
Методы измерения плотности заряда на проводнике
Для определения плотности заряда на поверхности проводника применяют несколько экспериментальных подходов, обеспечивающих количественный анализ распределения зарядов с высокой точностью.
1. Электростатический зонд (зонд Кельвина). Метод основан на измерении потенциала, создаваемого зарядами на поверхности. Зонд Кельвина позволяет определить локальные значения поверхностного потенциала без непосредственного контакта с проводником, что обеспечивает минимальное влияние на распределение зарядов. Для корректных измерений расстояние между зондом и поверхностью должно быть строго контролируемо, обычно в диапазоне 0.1–1 мм.
2. Метод электрометрического щупа. Используется высокоимпедансный электрометр, подключенный к остроконечному щупу, который аккуратно приближают к поверхности проводника. Измеряемое напряжение пропорционально локальной плотности поверхностного заряда. Для уменьшения помех измерения проводят в экранированной среде и используют экранированные кабели.
3. Капацитивный метод. Измерение изменения емкости между проводником и калиброванным электродом при приближении последнего к поверхности позволяет определить плотность заряда. Дифференциальные измерения емкости дают возможность получить профиль распределения заряда с точностью до 10^(-9) Кл/м².
4. Метод ЭПР (электронного параметрического резонанса) и сканирующей зондовой микроскопии с электростатическим режимом. Эти методы применяются для микро- и наноразмерных образцов. Они позволяют регистрировать локальные вариации плотности заряда с разрешением до 10 нм, что критично для изучения неоднородных поверхностей.
Рекомендуется при измерениях учитывать влияние влажности и температуры, поскольку эти параметры могут изменять распределение зарядов. Для калибровки приборов использовать эталонные образцы с известной плотностью заряда.
Поведение зарядов на острых краях и углах проводника
На острых краях и углах проводника концентрация электрических зарядов значительно возрастает. Это связано с тем, что в этих областях радиус кривизны поверхности минимален, что приводит к усилению электрического поля.
Плотность поверхностного заряда на остриях может превышать плотность на плоских участках в десятки раз, что способствует локальному увеличению напряжённости поля до значений, вызывающих пробой или коронный разряд.
Экспериментально и теоретически подтверждено, что при уменьшении угла заострения плотность зарядов растёт пропорционально обратному значению радиуса кривизны, то есть σ ~ 1/r, где r – радиус кривизны на острии.
Для снижения концентрации зарядов на острых участках рекомендуется использовать закругления радиусом не менее 1 мм на рабочем диапазоне напряжений до 10 кВ. При меньших радиусах вероятность возникновения искровых разрядов резко возрастает.
В конструкции электропроводящих элементов важно избегать острых углов с радиусом кривизны менее 0,1 мм, так как это создаёт локальные «горячие точки» с высоким риском преждевременного выхода из строя изоляции и коррозионных процессов.
Использование гладких переходов и специально обработанных фасок снижает пиковые значения электрического поля и равномерно распределяет заряды по поверхности, что повышает надёжность и долговечность электрических систем.
Влияние электростатического экранирования на распределение зарядов

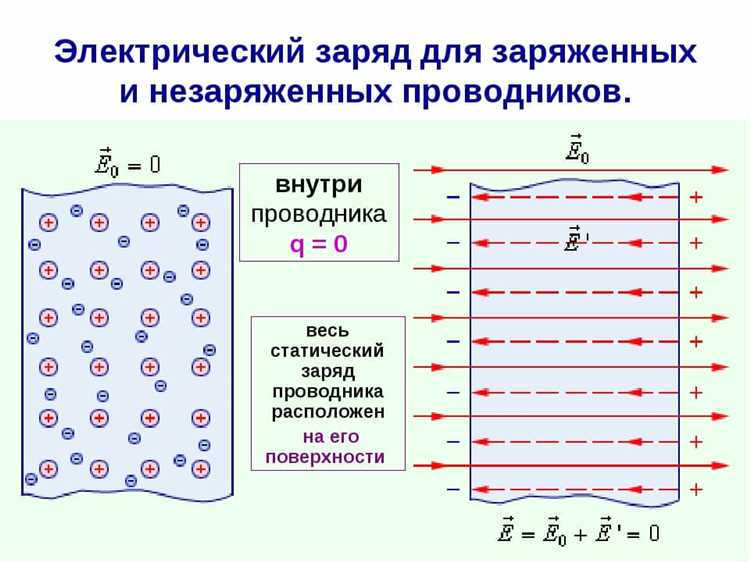

Проводники, обладающие экранирующими свойствами, уменьшают влияние внешних электрических полей на внутренние заряды. Экранирующий эффект возникает из-за перераспределения зарядов внутри проводника, что приводит к изменению его электростатического потенциала.
Основные факторы, влияющие на экранирование:
- Кондуктивность материала: Чем выше проводимость материала, тем эффективнее экранирование. Это объясняется тем, что свободные носители заряда в проводнике могут быстрее перераспределяться в ответ на внешнее поле.
- Толщина проводника: Чем толще слой проводника, тем более эффективным будет экранирование. Это связано с тем, что для достижения полного экранирования заряд должен быть способен распределиться по всей толщине материала.
- Симметричность внешнего поля: Если внешнее поле симметрично относительно проводника, экранирование будет более равномерным. Несимметричные поля создают локальные возмущения, которые могут вызвать неравномерное распределение зарядов на поверхности проводника.
При наличии электростатического экранирования заряды внутри проводника перераспределяются таким образом, что создается компенсационное поле, которое нейтрализует влияние внешнего электрического поля. Это предотвращает появление внешних электрических эффектов и изменяет распределение зарядов на проводнике.
Влияние экранирования особенно важно для защиты чувствительных устройств, таких как электроника, от внешних электростатических воздействий. Например, экранированные кабели используют для минимизации помех и потерь сигналов.
Практические рекомендации:
- Для эффективного экранирования рекомендуется использовать материалы с высокой проводимостью, такие как медь или серебро.
- Для защиты от высокочастотных помех толщина экрана должна быть достаточной, чтобы обеспечить полное перераспределение зарядов внутри проводника.
- При проектировании экранированных систем важно учитывать расположение проводников и возможные несоосности внешних полей для минимизации локальных искажений.
Экранирующие свойства материала могут быть использованы для уменьшения влияния внешних электростатических полей и улучшения качества работы электросхем и устройств в условиях сильных внешних помех.
Примеры практического применения распределения зарядов в электронике
В транзисторах, например, распределение зарядов в канале между источником и стоком влияет на их работу. Чем более равномерно распределяются электроны, тем выше эффективность транзистора. Это особенно важно для полевых транзисторов (MOSFET), где напряжение на затворе контролирует количество зарядов в проводящем канале.
В capacitive touchscreens распределение зарядов на поверхности сенсора является основой его работы. При прикосновении пальца изменяется локальная плотность зарядов, что фиксируется и интерпретируется устройством. Точное управление этим процессом позволяет повысить точность и чувствительность экрана.
Система печатных плат (PCB) также учитывает распределение зарядов для предотвращения помех и эффективного теплоотведения. Экранирование и правильное размещение компонентов на плате способствуют минимизации негативного воздействия электростатических эффектов.
Применение зарядов в микроскопии высокого разрешения (например, сканирующая туннельная микроскопия) требует точного управления электростатическим полем. Распределение зарядов на зондирующем элементе позволяет получать изображения с разрешением на уровне атомов.
В области энергоэффективности распределение зарядов также важно. Например, в аккумуляторах распределение зарядов в электродах влияет на их стабильность и долговечность. Современные литий-ионные аккумуляторы проектируются с учетом этих характеристик для повышения их срока службы и безопасности.
Вопрос-ответ:
Что происходит с электрическими зарядами на проводнике, когда он заряжен?
Когда проводник заряжается, электроны (негативно заряженные частицы) распределяются по его поверхности. Это распределение зависит от формы проводника. На угловых участках проводника заряд концентрируется, а на более гладких участках — равномернее. Важно отметить, что проводники с острыми углами имеют более высокую плотность зарядов в этих точках.
Как форма проводника влияет на распределение электрических зарядов?
Форма проводника играет ключевую роль в распределении зарядов. Например, на острых концах проводника заряд концентрируется из-за сильного электрического поля, а на круглых участках распределение зарядов более равномерное. Это происходит из-за того, что на острие поле имеет более высокую напряженность, что приводит к увеличению плотности зарядов в этой области.
Почему заряды на проводнике не распределяются равномерно по всему его объему?
Заряды на проводнике стремятся покидать его внутреннюю часть и распределяться по внешней поверхности. Это связано с тем, что электроны отталкиваются друг от друга, создавая силы репульсии. В результате они стремятся удаляться друг от друга, и наиболее эффективным способом для этого является распределение по поверхности проводника, а не по его объему.
Как влияет проводник с диэлектрическим покрытием на распределение зарядов?
Если проводник покрыт диэлектрическим материалом, это влияет на его способность проводить заряд. Диэлектрическое покрытие не проводит электрический ток, но может повлиять на поле, которое создается на поверхности проводника. В таких случаях, заряд все равно распределяется на поверхности проводника, но в зависимости от толщины покрытия, его воздействие на окружающую среду может изменяться.
Можно ли наблюдать распределение зарядов на проводнике с помощью опыта?
Да, существует несколько способов наблюдения за распределением зарядов на проводнике. Один из методов — это использование электроскопа, который позволяет увидеть, как заряд распределяется на поверхности проводника. Также можно использовать метод с применением электростатических индикаторов, которые изменяют свои свойства в зависимости от плотности электрического поля, создаваемого зарядом.
Как происходит распределение зарядов на проводнике с постоянной поверхностью?
Когда проводник с постоянной поверхностью заряжается, электроны перераспределяются таким образом, чтобы в любой момент времени электрическое поле внутри проводника было равно нулю. Это значит, что на поверхности проводника заряды распределяются таким образом, чтобы компенсировать внутренние поля. На криволинейных участках поверхности, где радиус кривизны меньше, заряд сосредоточен более интенсивно. На гладкой и ровной поверхности заряд распределяется более равномерно.
Почему заряд на проводнике не распределяется равномерно по всей его поверхности?
Заряд на проводнике не распределяется равномерно, потому что электрическое поле от каждого заряда оказывает влияние на соседние заряды. На местах с меньшим радиусом кривизны поверхность будет иметь более высокую концентрацию зарядов, так как электростатическое отталкивание между зарядами стремится увеличить расстояние между ними. Это явление объясняется законом Кулона и принципом минимизации энергии системы: заряды стремятся расположиться так, чтобы уменьшить общую энергию взаимодействия.
