Геотермальный тепловой насос что это

Геотермальный тепловой насос (ГТН) – это устройство для эффективного отопления и охлаждения зданий, использующее постоянную температуру грунта. В отличие от традиционных систем, ГТН забирает тепловую энергию из земли летом и отдает ее внутрь зимой, обеспечивая высокий коэффициент полезного действия (COP) – до 5 и выше.

Принцип работы основан на цикле фреонового или водяного теплообмена через замкнутый контур, проложенный в земле на глубине от 1,5 до 100 метров. В холодный сезон насос извлекает тепло из грунта, где температура стабильна в диапазоне +5…+15 °C, и передает его внутрь здания. В теплый сезон происходит обратный процесс – излишки тепла удаляются в землю.

Для оптимальной работы геотермального теплового насоса необходимы предварительные расчёты теплопотерь здания и теплового потенциала грунта. На практике применяются вертикальные и горизонтальные коллекторы, выбор которых зависит от площади участка и геологических условий. Вертикальные скважины подходят для ограниченных территорий, горизонтальные контуры – для больших площадок с хорошим доступом.

Геотермальные тепловые насосы широко используются в жилом и коммерческом строительстве благодаря долговечности системы и снижению затрат на энергоресурсы до 60% по сравнению с газовыми котлами. Рекомендовано сочетать ГТН с системами отопления низкой температуры – например, теплым полом или радиаторами большой площади, что позволяет максимально раскрыть потенциал технологии.

Что такое геотермальный тепловой насос: принцип работы и применение

Геотермальный тепловой насос (ГТН) – устройство, использующее стабильную температуру грунта для отопления, охлаждения и горячего водоснабжения. В основе работы лежит принцип теплопередачи: тепло из земли передаётся через теплообменник в жидкость рабочего контура, которая затем передаёт его в отопительную систему здания.

Система включает грунтовой зонд или контур, установленные на глубине 1,5–100 метров в зависимости от типа грунта и требуемой мощности, компрессор, испаритель, конденсатор и расширительный клапан. В холодный сезон тепло из земли при помощи хладагента, циркулирующего в контуре, извлекается и поднимается компрессором до температуры, достаточной для отопления. Летом процесс обращается, обеспечивая охлаждение помещения за счёт отвода тепла в грунт.

Использование ГТН снижает энергозатраты на отопление до 60–70% по сравнению с традиционными системами. Оптимальная глубина установки зонда зависит от теплопроводности почвы и климата, при недостаточной глубине КПД снижается. Для эффективной работы необходим точный расчёт мощности, учитывающий площадь здания, теплопотери и характеристики грунта.

ГТН применяются в частных домах, коммерческих зданиях и тепличных комплексах. Рекомендуется использовать системы с замкнутым контуром для предотвращения загрязнения почвенных вод. Для максимальной отдачи совместимы с низкотемпературными отопительными системами – тёплыми полами или конвекторами.

Обслуживание минимально: проверка герметичности контура и состояние компрессора раз в 1–2 года. Установка требует значительных первоначальных вложений, но окупаемость наступает за 5–8 лет за счёт экономии энергии и сниженных эксплуатационных расходов.

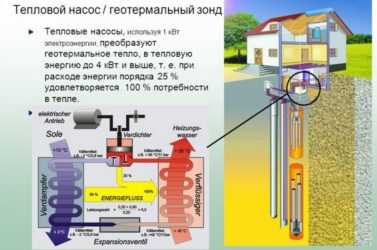

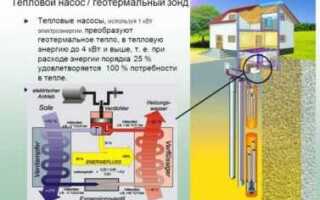

Как геотермальный тепловой насос использует температуру грунта для отопления

Геотермальный тепловой насос (ГТН) работает на основе стабильной температуры грунта, которая на глубине от 1,5 до 100 метров сохраняется в диапазоне +5…+15 °C независимо от сезонных колебаний воздуха. Внутри системы циркулирует теплоноситель, забирающий энергию из грунта через подземный змеевик или коллектор.

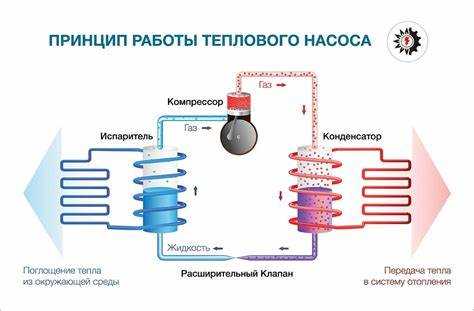

Забираемая из грунта тепловая энергия низкой температуры (около 10 °C) подается в испаритель теплового насоса. Там происходит переход хладагента в газообразное состояние с поглощением тепла. Затем компрессор повышает давление и температуру хладагента до уровня, достаточного для отопления помещений – обычно 40–60 °C.

Оптимальная глубина и тип грунтового коллектора выбираются с учетом теплопроводности почвы и уровня грунтовых вод. Для песчаных и супесчаных грунтов необходимы более глубокие или более протяжённые контуры, так как их теплопроводность ниже, чем у глинистых.

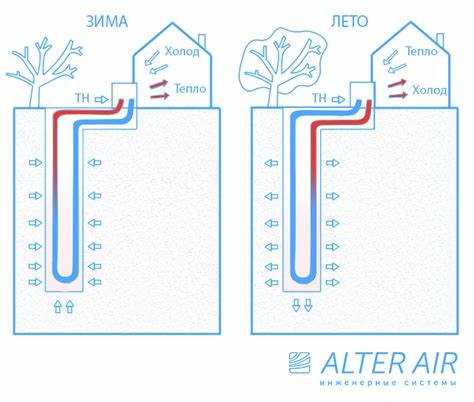

При проектировании системы важно учитывать сезонный баланс тепла: зимой насос извлекает тепло, летом – при наличии функции охлаждения – отдает излишки тепла обратно в грунт, что поддерживает эффективность и долговечность коллектора.

ГТН позволяет использовать от 3 до 5 кВт тепловой энергии из грунта на каждый киловатт затраченной электроэнергии, что обеспечивает высокий коэффициент производительности (COP). Это возможно благодаря устойчивой температуре грунта и эффективному теплообмену на входе в систему.

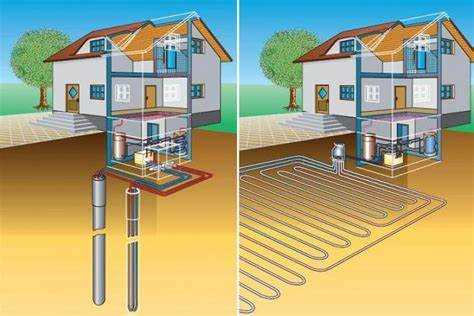

Типы геотермальных тепловых насосов и их технические особенности

Геотермальные тепловые насосы (ГТН) делятся на три основных типа в зависимости от способа теплообмена с грунтом или водой: горизонтальные, вертикальные и насосы с замкнутым контуром в водоёме.

• Горизонтальные системы
  • Теплообменник располагается на глубине 1,2–2,0 м, в виде длинных полиэтиленовых труб.
  • Требуют значительных площадей земельного участка – от 1,5 до 2,5 м² на каждый киловатт мощности.
  • Оптимальны для районов с умеренным климатом и достаточным участком для прокладки труб.
  • Монтаж дешевле, чем вертикальные системы, но эффективность ниже из-за сезонных колебаний температуры грунта.
• Вертикальные системы
  • Используют скважины глубиной от 30 до 150 метров с герметично установленными трубами.
  • Занимают минимальную площадь – от 5 до 15 м² на киловатт мощности, что подходит для плотной застройки.
  • Технически сложнее в установке из-за необходимости бурения, что увеличивает стоимость.
  • Обеспечивают стабильную температуру теплоносителя, что повышает КПД теплового насоса.
• Системы с замкнутым контуром в водоёме (водяные ГТН)
  • Используют естественные водные источники с постоянной температурой (озёра, реки, пруды).
  • Трубопроводы погружаются в воду на глубину 1–3 метра, что требует обязательного согласования с экологическими службами.
  • Высокая эффективность за счёт стабильности температуры воды (+4…+10 °C круглый год).
  • Зависимость от наличия водоёма и возможных ограничений на использование природных ресурсов.

Выбор типа геотермального теплового насоса определяется площадью участка, геологическими условиями и требуемой мощностью. Для высокой энергоэффективности рекомендуется использовать вертикальные системы при ограниченной площади и горизонтальные – при наличии значительных земельных ресурсов. Водоёмные системы целесообразны при доступности и соответствующем экологическом разрешении.

Технология установки и размещения грунтовых коллекторов

Грунтовые коллекторы для геотермальных тепловых насосов бывают двух основных типов: горизонтальные и вертикальные. Выбор конструкции зависит от площади участка, геологических условий и требуемой мощности системы.

• Горизонтальные коллекторы прокладываются на глубине от 1,2 до 1,5 метров, чтобы избежать промерзания грунта. Для эффективного теплообмена требуется площадь в 1,5–2 раза больше площади отапливаемого здания.
• Вертикальные коллекторы устанавливаются в буровые скважины глубиной от 30 до 150 метров. Такой способ экономит площадь участка и подходит для плотной застройки.

Установка грунтовых коллекторов включает несколько этапов:

1. Исследование грунта – определение теплопроводности, влажности и состава почвы. Это позволяет рассчитать необходимую длину и количество труб.
2. Подготовка траншей или скважин с учетом сохранения естественного водообмена. Нарушение гидрологических условий снижает эффективность системы.
3. Монтаж полиэтиленовых труб с толщиной стенок не менее 2,5 мм, устойчивых к коррозии и химическим воздействиям.
4. Заполнение труб теплоносителем – обычно раствором этиленгликоля или пропиленгликоля с антикоррозийными присадками.
5. Обратная засыпка и уплотнение грунта для максимального контакта труб с почвой и предотвращения воздушных пустот.

Рекомендуется соблюдать минимальные расстояния между трубами в горизонтальных коллекторах – не менее 0,5 метра, чтобы исключить взаимное тепловое влияние. Для вертикальных скважин оптимальное расстояние – от 4 до 6 метров, в зависимости от тепловой мощности и характеристик грунта.

Важным фактором является защита коллектора от механических повреждений при строительных работах и сезонных движений грунта. Для этого трубы размещают в специальной песчаной подушке или геотекстильном слое.

Особенности эксплуатации теплового насоса в разных климатических условиях

Климат напрямую влияет на эффективность и долговечность геотермального теплового насоса. Условия эксплуатации в суровых зимах, жарком или умеренном климате требуют разных подходов к монтажу и настройке оборудования.

• Холодный климат с длительными морозами:
  • Глубина залегания геотермальных зондов должна превышать уровень промерзания грунта на 1,5–2 метра для стабильного теплового обмена.
  • Обязательна установка антифриза в системе контура для предотвращения замерзания теплоносителя.
  • Рекомендуется использовать насосы с повышенной мощностью компрессора и увеличенным объемом теплообмена для компенсации низких температур наружного контура.
  • Регулярный мониторинг давления и температуры теплоносителя в зимний период – ключ к своевременному выявлению деградации производительности.
• Умеренный климат с сезонными перепадами температуры:
  • Оптимальная глубина зондов – 30–50 метров, что обеспечивает баланс между затратами и производительностью.
  • Возможна установка систем с двухконтурным теплообменником для повышения гибкости эксплуатации в переходные сезоны.
  • Рекомендуется интеграция с системами управления климатом для автоматического регулирования мощности насоса в зависимости от температуры наружного воздуха.
• Жаркий климат с высокими температурами в течение года:
  • Основная нагрузка ложится на режим охлаждения, поэтому теплообменник должен иметь увеличенную площадь для эффективного отвода тепла в грунт.
  • Рекомендуется использовать насосы с функцией реверса для переключения между нагревом и охлаждением без снижения КПД.
  • В условиях повышенной влажности важно предусмотреть защиту от коррозии и конденсата на наружных элементах системы.
  • Земляные работы при монтаже требуют учета уровня грунтовых вод, чтобы избежать гидроизоляционных проблем.

Общие рекомендации для всех климатических зон:

1. Систематическая очистка фильтров и проверка герметичности контура – не реже одного раза в год.
2. Настройка и калибровка системы управления под конкретные температурные режимы обеспечит экономию электроэнергии и продлит срок службы оборудования.
3. Выбор теплоносителя и его концентрации должен соответствовать минимальным температурам грунта и техническим характеристикам насоса.

Расчет потребности здания в тепловой энергии для выбора насоса

Для правильного выбора геотермального теплового насоса необходимо точно рассчитать потребность здания в тепловой энергии. Этот расчет основывается на нескольких ключевых параметрах, таких как площадь здания, тип и характеристики строительных материалов, климатические условия региона и желаемая температура в помещениях.

Первым этапом расчета является определение тепловых потерь здания. Это можно сделать с помощью коэффициента теплопередачи (U) для каждого элемента конструкции: стен, окон, крыши и пола. Для каждого элемента определяется теплопотеря, а затем общая теплопотеря здания суммируется. Формула для расчета теплопотери через поверхность выглядит так:

Q = U × A × (Tвнеш – Tвнутр),

где Q – теплопотери через элемент (Вт), U – коэффициент теплопередачи материала (Вт/м²·К), A – площадь элемента (м²), Tвнеш – температура наружного воздуха (°C), Tвнутр – температура внутри помещения (°C).

Следующим шагом является оценка требуемой мощности системы отопления. Для этого необходимо учесть потребность в тепле для поддержания комфортной температуры внутри здания в холодное время года. Обычно расчет мощности осуществляется исходя из расчета 50–100 Вт на квадратный метр площади в зависимости от теплоизоляции здания и климата региона.

Для здания с хорошей теплоизоляцией и средней температурой в зимний период в пределах -10°C, мощность теплового насоса для отопления может составлять около 60–80 Вт/м². В регионах с более холодным климатом или для зданий с низким уровнем теплоизоляции потребность в тепле будет выше.

Также важным параметром для выбора насоса является определение мощности теплового источника. Геотермальные тепловые насосы используют теплоту земли, и эффективность их работы зависит от геотермального потенциала в выбранной местности. Для точного расчета необходимо учитывать температуру грунта на глубине, на которой будет размещен теплообменник, а также тип почвы, ее плотность и влажность.

После расчета потребности в тепле и мощности насоса, необходимо учитывать сезонную эффективность работы теплового насоса. Это можно сделать с помощью коэффициента производительности (COP), который показывает, сколько тепла насос может вырабатывать из 1 кВт электроэнергии. Для геотермальных насосов этот показатель обычно составляет от 3 до 5 в зависимости от глубины источника тепла и условий эксплуатации.

Исходя из всех этих факторов, можно точно подобрать тепловой насос с оптимальной мощностью, который обеспечит эффективную и стабильную работу системы отопления здания в течение всего отопительного сезона.

Влияние глубины бурения и типа грунта на производительность системы

Геотермальные тепловые насосы используют тепло, извлекаемое из земли, для отопления или охлаждения зданий. Эффективность таких систем во многом зависит от глубины бурения и типа грунта, через который проходит теплообменник. Глубина скважины и состав почвы влияют на коэффициент теплопередачи, который определяет, сколько энергии может быть извлечено из подземных слоев.

Глубина бурения напрямую связана с температурой грунта на различных уровнях. На глубинах до 50 м температура обычно стабилизируется около 8-12°C, что оптимально для работы большинства тепловых насосов. Более глубокие скважины могут обеспечить большую температуру, но это также увеличивает затраты на бурение и установку системы.

Тип грунта также играет ключевую роль. Грунты с высокой теплопроводностью, такие как песок, гравий и каменные породы, обеспечивают лучшие результаты работы системы. Эти материалы эффективно проводят тепло, что позволяет значительно повысить производительность насоса при меньших затратах энергии. В то время как глинистые или водоносные слои, имеющие низкую теплопроводность, могут требовать дополнительного оборудования или более глубокого бурения, чтобы компенсировать их слабую эффективность.

В случае с глинистыми грунтами, теплопередача снижается, что увеличивает потребность в более глубоких скважинах или применении альтернативных конструкций теплообменников, таких как горизонтальные системы. С другой стороны, пористые и водоносные слои, даже на меньшей глубине, могут дать достаточно высокую производительность за счет естественного теплообмена с подземными водами.

Для максимальной эффективности системы рекомендуется учитывать следующие рекомендации:

• Для песчаных и гравийных грунтов оптимальная глубина бурения – от 20 до 50 м, что позволяет обеспечить стабильный приток тепла и минимальные расходы.
• При работе с глинистыми и малопроницаемыми слоями рекомендуется увеличить глубину бурения, но это потребует дополнительных затрат.
• Использование горизонтальных систем отопления может быть выгодным решением для участков с плотными и менее проницаемыми грунтами, где глубокие скважины не оправданы.
• Рекомендуется проводить предварительное геологическое исследование участка, чтобы точно оценить характеристики грунта и выбрать оптимальный тип системы.

Таким образом, правильный выбор глубины бурения и оценка типа грунта позволяют не только повысить эффективность системы, но и снизить эксплуатационные расходы, улучшив отдачу от геотермального теплового насоса.

Использование геотермального теплового насоса для охлаждения помещений

Геотермальные тепловые насосы не только эффективно обогревают помещения, но и могут использоваться для охлаждения в теплое время года. Принцип работы таких систем основывается на использовании температуры грунта, который остается стабильным на глубине, независимо от сезонных колебаний воздуха. Это делает геотермальные насосы высокоэффективными для создания комфортной температуры в помещениях круглый год.

Процесс охлаждения с помощью геотермального теплового насоса начинается с того, что насос отводит тепло из помещения, передавая его в грунт через систему геотермальных зондов или коллекторов. В отличие от традиционных кондиционеров, которые отводят тепло в атмосферу, геотермальный насос использует землю как естественный теплообменник. Это позволяет поддерживать низкую температуру внутри помещений с меньшими затратами энергии.

Одним из преимуществ геотермального охлаждения является высокое значение коэффициента полезного действия (COP), который может достигать 6-7, в зависимости от системы и условий эксплуатации. Это означает, что на каждые затраченные 1-2 кВт электроэнергии насос может передать 6-7 кВт тепла в грунт, что значительно снижает расходы на охлаждение по сравнению с обычными кондиционерами.

Для эффективного охлаждения необходимо правильно спроектировать систему, учитывая такие факторы, как глубина и тип грунта, тепловая нагрузка здания и возможные температурные колебания. Например, в регионах с жарким климатом важно предусматривать более глубокие скважины или коллекторы для увеличения теплообменной поверхности.

Особенностью геотермальных тепловых насосов является возможность их использования для комбинированного отопления и охлаждения. В таких системах используется один и тот же насос для обогрева зимой и охлаждения летом, что делает систему универсальной и экономически выгодной. Это особенно актуально для больших зданий и частных домов, где важно оптимизировать расходы на энергию.

В случаях, когда требуется интенсивное охлаждение в очень жаркие периоды, геотермальные тепловые насосы могут быть дополнены дополнительными средствами, такими как водяные охладители, для повышения эффективности работы системы.

Примеры применения геотермальных тепловых насосов в частных и коммерческих зданиях

Геотермальные тепловые насосы находят широкое применение как в частных домах, так и в коммерческих зданиях благодаря своей энергоэффективности и долговечности. Эти системы обеспечивают отопление и охлаждение, используя стабильную температуру земли в качестве источника тепла или холода.

В частных домах геотермальные насосы активно используются в загородных коттеджах и домах в регионах с холодным климатом. Например, установка системы с глубинными зондами (поглощение тепла на глубине 50-100 метров) позволяет обеспечивать стабильное отопление в течение всего года. Для таких домов рекомендуется устанавливать систему с высокой мощностью, чтобы гарантировать нужный уровень комфорта. В случае с домами средней площади, глубинные зондовые системы могут быть вполне оправданы экономически, особенно если планируется долгосрочная эксплуатация.

В коммерческих зданиях, таких как офисные комплексы, отели и торговые центры, геотермальные тепловые насосы применяются для управления климатом на больших площадях. Такие установки могут работать не только на отопление, но и на охлаждение помещений, обеспечивая стабильный микроклимат независимо от времени года. Например, в крупных офисных зданиях с высокой плотностью людей установка геотермального теплового насоса позволяет значительно снизить эксплуатационные расходы на климат-контроль, а также уменьшить нагрузку на городские сети энергоснабжения.

В некоторых случаях геотермальные системы сочетаются с солнечными панелями для обеспечения ещё большей энергоэффективности. Такой гибридный подход позволяет коммерческим объектам, особенно в солнечных регионах, минимизировать зависимость от внешних источников энергии и снизить затраты на отопление и охлаждение.

Особое внимание стоит уделить внедрению геотермальных тепловых насосов в зданиях с высокой потребностью в горячей воде, таких как гостиницы и многоквартирные дома. Эти системы могут эффективно обеспечить как отопление, так и горячее водоснабжение, что особенно важно в местах с ограниченными энергетическими ресурсами. Размещение коллекторов на территории или установка зондовых систем помогает значительно снизить общие эксплуатационные расходы.

Рынок применения геотермальных тепловых насосов также активно развивается в крупных производственных и складских помещениях. В таких случаях используются большие системы с несколькими контурами, которые могут работать на охлаждение в летний период и отопление зимой. Это позволяет создать комфортные условия для работы и хранения товаров при минимальных энергозатратах.

Вопрос-ответ:

Что такое геотермальный тепловой насос?

Геотермальный тепловой насос – это устройство, которое использует тепло, накопленное в земле, для обогрева помещений или подогрева воды. Он работает за счет передачи тепла из земли в систему отопления здания. Земля на определенной глубине поддерживает относительно постоянную температуру, что позволяет насосам эффективно использовать этот ресурс в любую погоду.

Как работает геотермальный тепловой насос?

Принцип работы геотермального теплового насоса основывается на теплообмене между землей и системой отопления здания. Специальные трубы, зарытые в землю, забирают тепло, которое затем передается в теплообменник насоса. Этот теплообменник повышает температуру перед тем, как передать тепло в систему отопления. В процессе работы насос может как обогревать помещение, так и отапливать воду для бытовых нужд.

Где можно применять геотермальные тепловые насосы?

Геотермальные тепловые насосы могут использоваться в различных условиях. Они идеально подходят для частных домов, где требуется стабильный источник отопления и горячей воды. Также такие насосы могут быть установлены в коммерческих зданиях и на производственных объектах. Геотермальные системы широко применяются в странах с холодным климатом, где тепло из земли может существенно снизить расходы на отопление.

Какой срок службы геотермальных тепловых насосов?

Средний срок службы геотермального теплового насоса составляет от 20 до 25 лет, при этом система, расположенная под землей, может служить до 50 лет. Это связано с тем, что трубы, прокладываемые в земле, не подвержены воздействию внешних факторов, таких как коррозия. Важно поддерживать насос в хорошем состоянии, чтобы продлить его срок службы.

Какие преимущества геотермальных тепловых насосов?

Геотермальные тепловые насосы обладают рядом преимуществ: они эффективны в энергозатратах, так как используют возобновляемый источник энергии – тепло земли. Кроме того, такие системы являются экологически чистыми и могут уменьшить выбросы углекислого газа. Еще одним важным плюсом является их долговечность и низкие эксплуатационные расходы, так как система требует минимального обслуживания и не зависит от внешних температурных колебаний.

Что такое геотермальный тепловой насос и как он работает?

Геотермальный тепловой насос — это система, которая использует тепло земли для обогрева или охлаждения зданий. Принцип его работы основан на том, что температура подземных слоев земли остается стабильной круглый год, несмотря на внешние климатические условия. В системе используется теплообменник, который передает тепло от земли в здание или наоборот, в зависимости от сезона. Тепло извлекается из земли с помощью специально прокопанных скважин или горизонтальных трубопроводов, заложенных в землю. Эта технология позволяет существенно снизить затраты на отопление и кондиционирование.
