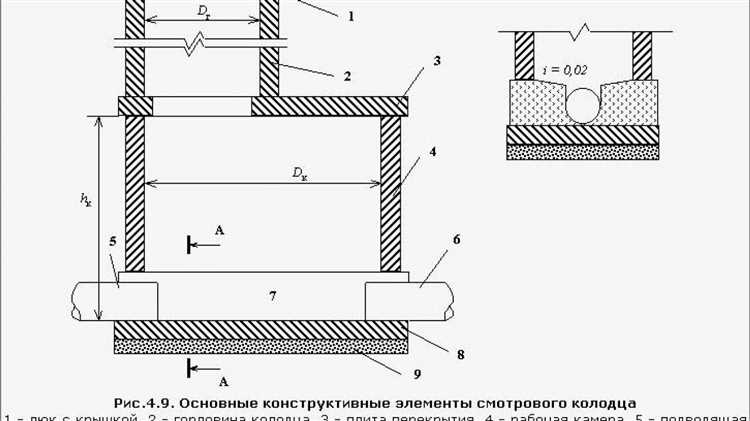

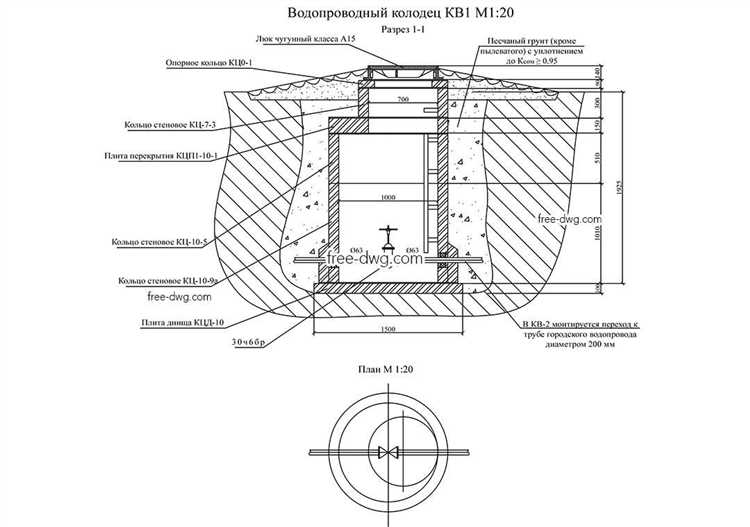

Канализационный колодец состоит из нескольких ключевых элементов, обеспечивающих его функциональность и долговечность. Основой является корпус, который изготавливается из бетонных колец или монолитного железобетона с толщиной стенок от 100 до 150 мм, что гарантирует устойчивость к нагрузкам и агрессивной среде. Важным элементом конструкции является дно колодца – бетонная плита толщиной не менее 150 мм, оснащённая гидроизоляцией для предотвращения проникновения грунтовых вод.
Люк колодца представляет собой прочную конструкцию из чугуна или стали, выдерживающую нагрузку до 125 кН (класс D400), что соответствует требованиям городского движения. Для снижения утечек запахов и повышения герметичности люк оснащается уплотнителем из резины.
Вертикальные шахты соединяют разные уровни колодца, обеспечивая доступ для обслуживания. Их диаметр варьируется от 600 до 1200 мм, в зависимости от пропускной способности сети. В шахтах предусмотрены специальные ступени или лестницы из нержавеющей стали, выдерживающие вес до 150 кг для удобства обслуживающего персонала.
Для защиты от подтопления в конструкцию вводятся гидрозатворы и специальные вентиляционные каналы диаметром 100–150 мм, обеспечивающие циркуляцию воздуха и предотвращение образования взрывоопасных газов. Все материалы колодца должны соответствовать нормативам ГОСТ и СНиП по химической стойкости и механической прочности.

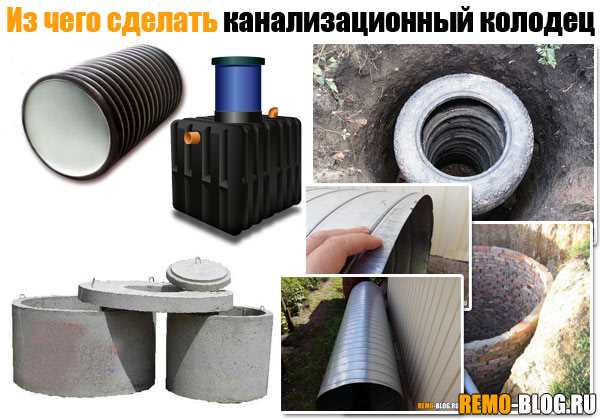

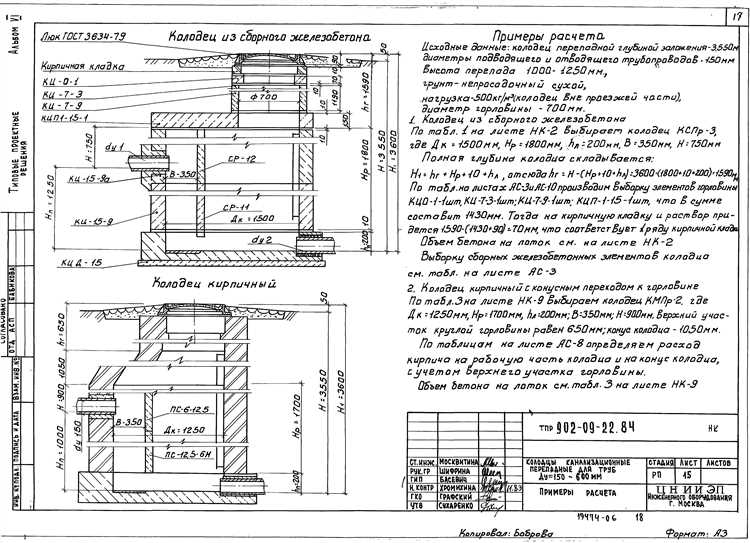

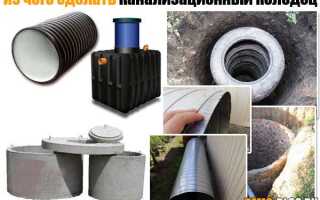

Материалы для изготовления стенок канализационного колодца
Для стенок канализационных колодцев применяются материалы, обеспечивающие прочность, герметичность и устойчивость к агрессивной среде. Наиболее распространены бетонные кольца из тяжелого или легкого бетона с классом прочности не ниже В15. Их плотность и морозостойкость определяют долговечность конструкции.
Железобетонные изделия выдерживают нагрузку грунта и предотвращают деформацию стенок при эксплуатации. Допускается использование колец с резиновыми уплотнителями для обеспечения гидроизоляции стыков и снижения риска попадания грунтовых вод в канализацию.

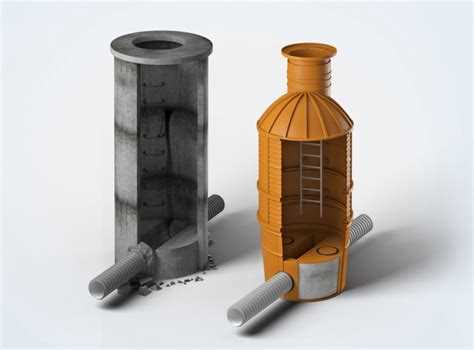

Альтернативным материалом являются полимерные композиты (ПВХ, ПНД), устойчивые к коррозии и химическому воздействию сточных вод. Их легкость облегчает монтаж, но ограничивает применение в зонах с высоким уровнем грунтовых вод из-за недостаточной механической прочности.

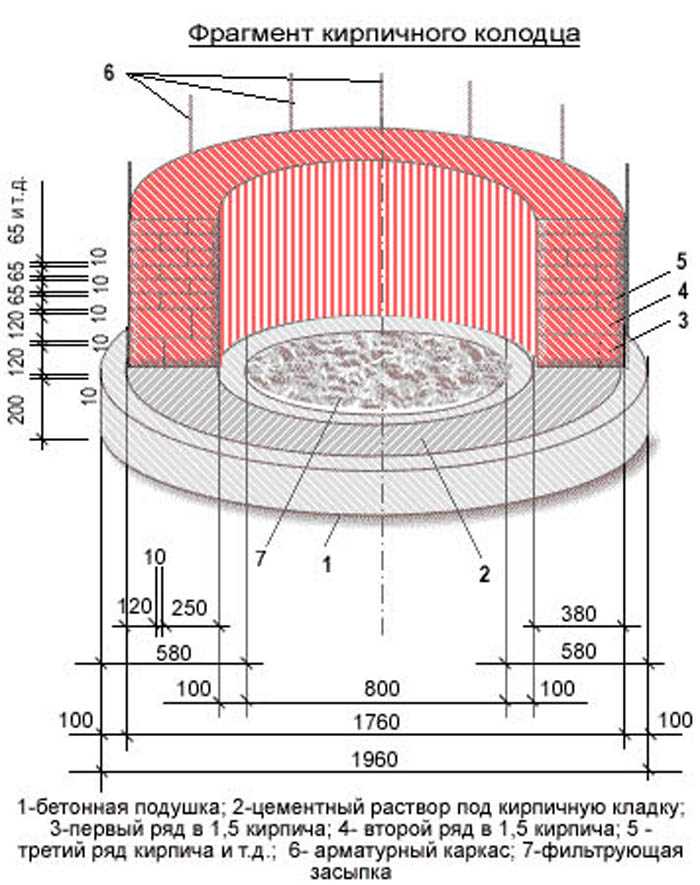

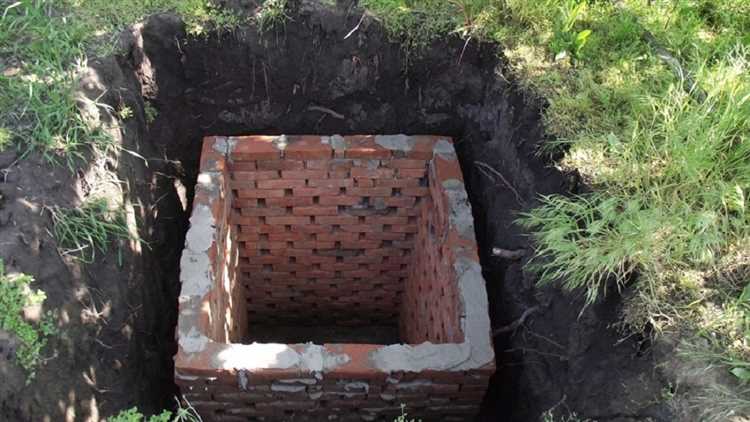

Кирпич и каменная кладка применяются в старых сооружениях или при индивидуальном строительстве. Такие материалы требуют дополнительной гидроизоляции и усиления арматурой для предотвращения разрушения стенок под давлением грунта и при воздействии агрессивной среды.
Для наружной защиты бетонных стенок используют специальные пропитки и покрытия на основе эпоксидных смол, которые повышают водонепроницаемость и стойкость к химическим реагентам.
Технологии устройства основания колодца
Основание канализационного колодца выполняет функцию устойчивой и герметичной опоры, предотвращая просадку и фильтрацию грунтовых вод. Для его устройства применяют несколько технологий в зависимости от грунтовых условий и глубины заложения.
В плотных грунтах основу формируют из бетонной подготовки толщиной 100–150 мм с армированием из металлической сетки класса A500C для предотвращения трещинообразования. Перед заливкой бетонной подушки проводят тщательное уплотнение грунта виброплитой, обеспечивая плотность не менее 0,95 по плотности стандартного уплотнения.
На слабых или плывунных грунтах применяют устройство свайного или свайно-ростверкового основания. Сваи заглубляют до слоя с нормативной несущей способностью не менее 150 кПа. Ростверк выполняют из монолитного железобетона марки не ниже В25 с классом по морозостойкости не ниже F150 и водонепроницаемости не ниже W6.
Для повышения гидроизоляции в основании используют обмазочные или оклеечные материалы с классом водонепроницаемости W8–W10. Дополнительно укладывают геотекстиль для разделения слоев и защиты гидроизоляции от механических повреждений. Герметичность швов достигается с помощью специальных эластичных мастик или полиуретановых герметиков с адгезией к бетону и пластикам.
В случае высоких грунтовых вод применяют устройство бетонных отсечных слоев и установку дренажных систем вокруг основания колодца для снижения гидростатического давления. Толщина бетонного слоя при этом увеличивается до 200 мм, а бетон рекомендуется марки В30 с повышенной плотностью.
Контроль качества основания проводится путем проверки марочной прочности бетона, плотности уплотнения и герметичности с помощью испытаний на водонепроницаемость и визуального осмотра с применением лазерных нивелиров для точного соблюдения проектных отметок.
Варианты конструкции дна канализационного колодца
Дно канализационного колодца выполняет функции опоры и герметизации, а также обеспечивает необходимый уклон для стока жидкости. Выбор конструкции зависит от типа грунта, глубины залегания и условий эксплуатации.
- Бетонное дно монолитное: изготавливается непосредственно на месте установки колодца. Обеспечивает прочность и герметичность, подходит для глубин до 5 метров. Необходим тщательный контроль качества бетонной смеси и правильная гидроизоляция.
- Железобетонная плита: заводского изготовления, монтируется в нижней части колодца. Применяется при большом давлении грунта и высокой нагрузке. Рекомендуется использование уплотнительных прокладок для предотвращения протечек.
- Песчаное дно с обсыпкой: применяется в случае необходимости фильтрации стоков и дренажа. Слой песка толщиной 20-30 см обеспечивает стабильность основания и снижает риск оседания колодца.
- Дно с гидроизоляцией на грунте: дно формируется непосредственно на грунте, который предварительно уплотняется. Затем наносится слой гидроизоляции (битум, полимерные мембраны), что исключает проникновение жидкости в грунт.
- Конструктивное дно с каналом: предусматривает устройство в плите или монолите углубления для направленного отвода стоков. Обеспечивает равномерный поток и предотвращает застойные зоны.
При проектировании важно учитывать характеристики грунта, уровень грунтовых вод и требования по герметичности. Для предотвращения деформаций и разрушений рекомендуется применять армирование и выбирать материалы с высокой стойкостью к агрессивным средам.
Типы крышек и их защита от проникновения
Крышки канализационных колодцев подразделяются на чугунные, пластиковые и бетонные. Чугунные крышки характеризуются высокой прочностью и долговечностью, выдерживают нагрузку до 40 тонн, что позволяет использовать их в проезжей части. Пластиковые крышки легче, коррозионно-устойчивы, но рекомендованы для установки в пешеходных зонах и на территориях с небольшой нагрузкой. Бетонные крышки имеют ограниченное применение из-за хрупкости и значительного веса.
Для защиты от несанкционированного доступа применяются крышки с замковыми механизмами: болтовыми креплениями или встроенными замками с ключом. Такие системы исключают случайное смещение и затрудняют вскрытие посторонними. Дополнительно устанавливают антивандальные фиксаторы и герметичные уплотнители, предотвращающие попадание воды и запахов.
В зонах с повышенной степенью безопасности рекомендуются крышки с сигнализацией вскрытия, интегрируемой в системы мониторинга инфраструктуры. Для предотвращения коррозии чугунные крышки покрывают порошковыми или эпоксидными красками, что увеличивает срок службы и снижает расходы на обслуживание.
Рекомендуется выбирать крышки согласно нормативам ГОСТ 3634-99 и СНиП 2.04.03-85, учитывая нагрузки и условия эксплуатации. При монтаже следует обеспечить плотное прилегание крышки к корпусу колодца и применение уплотнительных прокладок из резины или полиуретана для герметизации.
Способы герметизации стыков и швов колодца
Герметизация стыков и швов канализационного колодца необходима для предотвращения проникновения грунтовых вод и попадания загрязнений в окружающую среду. Выбор метода зависит от материала колодца, условий эксплуатации и глубины залегания.
- Битумная мастика и рулонные материалы – применяется для кирпичных и бетонных колодцев. Поверхность очищается и сушится, затем наносится слой битумной мастики. После высыхания накладывается гидроизоляционный рулон (например, рубероид с пропиткой). Метод эффективен при неглубоких колодцах и умеренной влажности.
- Полимерные герметики – силиконовые, полиуретановые или полиуретан-модифицированные составы. Используются для заполнения трещин и зазоров шириной до 20 мм. Герметики обеспечивают эластичное соединение, устойчивое к вибрациям и температурным перепадам.
- Гидроизоляционные ленты на основе бутилкаучука – накладываются на стыки перед монтажом или после очистки поверхности. Обеспечивают долговременную герметизацию при высокой механической нагрузке и вибрациях.
- Цементно-полимерные составы – наносятся на швы с предварительной очисткой и смачивания. Применяются при необходимости дополнительного укрепления конструкции и одновременной герметизации. Рекомендуются для работы с бетонными кольцами и плитами.
- Механические уплотнители (резиновые манжеты и прокладки) – устанавливаются в заводских пазах или специально подготовленных канавках. Обеспечивают надежное уплотнение за счет сжатия и эластичности. Идеальны для сборных железобетонных колодцев.
Рекомендуется совмещать несколько методов, например, применять механические уплотнители в сочетании с полимерными герметиками для повышения надежности. Все материалы должны быть устойчивы к агрессивной среде и давлению грунтовых вод.
Организация вентиляции внутри канализационного колодца
Вентиляционный стояк должен иметь защитную решетку или сетку для предотвращения попадания мусора и насекомых. Установка обратного клапана на вентиляционной трубе предотвращает распространение неприятных запахов в помещение.
Внутри колодца рекомендуется устанавливать вентиляционные отверстия с герметичными люками для проведения ревизии и обеспечения циркуляции воздуха. Плотность соединений вентиляционных элементов должна исключать утечки газа в грунт.
Использование коррозионностойких материалов (например, ПВХ или нержавеющей стали) для вентиляционных труб увеличивает срок эксплуатации и снижает риск повреждений. Для колодцев с высоким уровнем газообразования допускается установка принудительной вентиляции с применением малошумных вентиляторов мощностью 20–40 Вт, подключаемых к автономному источнику питания.
Регулярное техническое обслуживание вентиляционной системы предусматривает проверку герметичности соединений, очистку сеток и клапанов от загрязнений не реже одного раза в год.
Монтаж и установка лестниц для доступа в колодец
Лестницы для канализационных колодцев изготавливают из коррозионно-стойких материалов: нержавеющей стали или стеклопластика. Длина лестницы подбирается с учетом глубины колодца, обычно с запасом 0,5–1 м для удобства монтажа и эксплуатации.
Перед установкой лестницы необходимо очистить стенки колодца от загрязнений и проверить их ровность. Крепление лестницы осуществляется при помощи анкерных болтов или сварных креплений к бетонным или металлическим кольцам колодца. Расстояние между ступенями стандартизировано и составляет 250–300 мм.
Для обеспечения безопасности монтируют специальные площадки или ограждения на верхнем уровне колодца, а также крепят лестницу так, чтобы она не имела люфтов и не деформировалась при нагрузках. Все элементы лестницы должны выдерживать нагрузку не менее 150 кг.
После установки лестницы проверяют ее устойчивость и жесткость, проводят испытания на статическую нагрузку. При необходимости выполняют антикоррозийную обработку металлических элементов и обработку ступеней противоскользящими покрытиями.
Важно: лестница должна обеспечивать свободный и безопасный доступ для обслуживания без риска травм и затруднений при подъеме и спуске.
Вопрос-ответ:
Какие основные части входят в состав канализационного колодца?
Канализационный колодец состоит из нескольких ключевых элементов: корпус, крышка, днище и система вертикальных стенок. Корпус обычно изготавливают из бетона или кирпича, он обеспечивает устойчивость конструкции и защиту от попадания грунтовых вод. Крышка служит для доступа внутрь колодца и одновременно предотвращает попадание посторонних предметов. Днище обеспечивает сбор и отвод сточных вод, а вертикальные стенки соединяют все части в единую систему, обеспечивая герметичность и прочность.
Для чего служит камера осадка в канализационном колодце и как она устроена?
Камера осадка представляет собой внутренний отсек колодца, предназначенный для задержки взвешенных частиц и отложений, которые выпадают из сточных вод. Это позволяет предотвратить попадание грязи и крупного мусора в сеть труб, снижая риск засоров. Конструкция камеры обычно включает перегородки или ступенчатые стенки, которые замедляют поток и способствуют оседанию твердых частиц на дно.
Какие материалы используются для изготовления стенок канализационного колодца и чем они отличаются?
Для стенок канализационного колодца применяются бетон, кирпич, пластик и иногда металл. Бетонные конструкции прочны и долговечны, устойчивы к механическим нагрузкам и воздействию агрессивных сред. Кирпич обеспечивает хорошую герметичность и традиционно используется в городских условиях. Пластиковые колодцы легче по весу и быстрее монтируются, но имеют ограниченную прочность. Металлические элементы применяются реже, обычно для усиления отдельных участков.
Как обеспечивается герметичность канализационного колодца и почему это важно?
Герметичность достигается за счет использования уплотнительных материалов в местах соединения конструктивных элементов, а также качественного монтажа крышки и стенок. Применяются резиновые кольца, герметики или специальные прокладки. Это необходимо для предотвращения попадания грунтовых вод внутрь колодца и утечки сточных вод наружу, что защищает окружающую среду и предотвращает разрушение конструкции. Герметичность также снижает риск засоров и повышает срок службы колодца.
