Из чего состоит светодиодный светильник

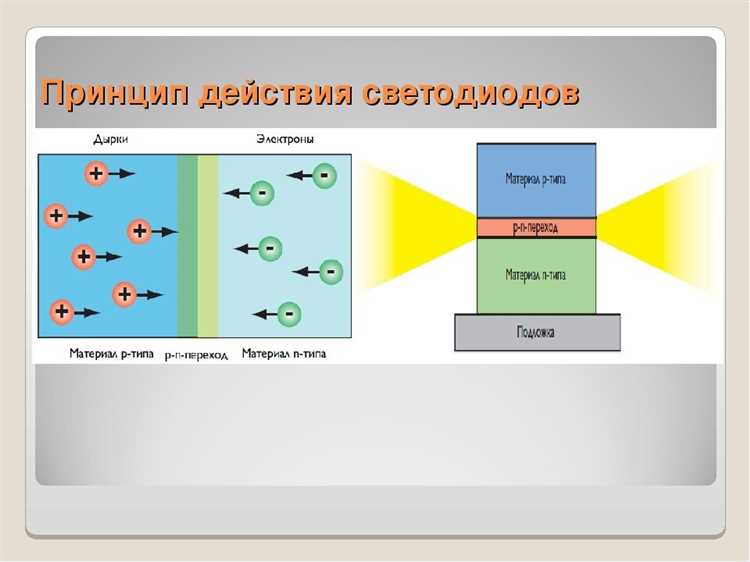

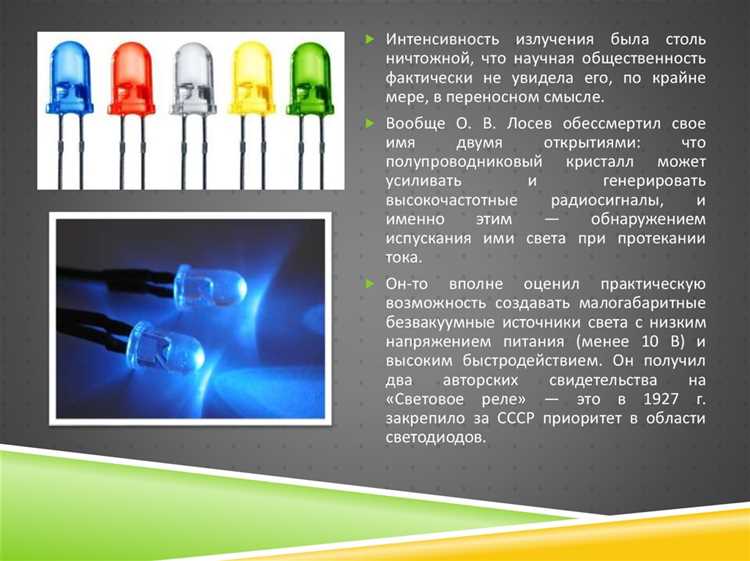

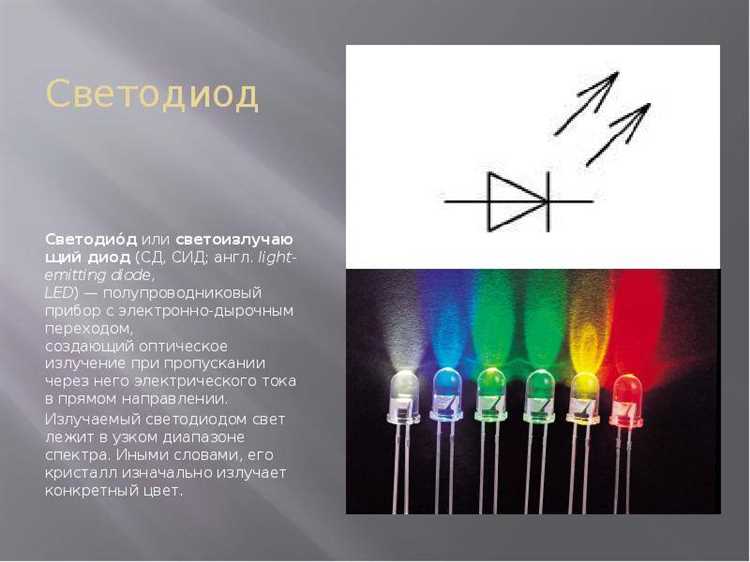

Светодиодный светильник состоит из нескольких ключевых компонентов, каждый из которых влияет на его эффективность и долговечность. Основной элемент – это светодиоды (LED), представляющие собой полупроводниковые кристаллы, излучающие свет при пропускании электрического тока. Их количество и тип определяют яркость и цветовую температуру светильника.

Для стабильной работы светодиодов необходим драйвер питания. Он преобразует переменный ток сети в постоянный, регулирует ток и защищает от скачков напряжения. Качество драйвера напрямую влияет на срок службы светильника и уровень мерцания света.

Корпус светильника выполняет функцию теплового рассеивания – алюминиевые сплавы с ребрами охлаждения обеспечивают эффективный отвод тепла, что предотвращает перегрев LED и сохраняет их параметры в течение многих тысяч часов работы.

Важный элемент – оптика: линзы или рассеиватели из полимеров или стекла формируют световой поток, обеспечивая необходимое распределение света и минимизируя блики. Также в составе часто присутствует защитное стекло или пластик, устойчивое к ультрафиолету и механическим повреждениям.

Комплектующие включают электрические соединения и монтажные элементы, обеспечивающие надежность конструкции и удобство установки. Современные светильники дополнительно оснащаются системами управления – датчиками движения или модулями умного управления, что расширяет функциональность устройств.

Конструкция светодиодного модуля и его особенности

Светодиодный модуль представляет собой интегрированный блок, включающий несколько компонентов, оптимально скомпонованных для стабильной работы и эффективного охлаждения.

• Печатная плата (PCB) – основа модуля, изготовленная из алюминиевого или медного основания с термоотводящим слоем. Обеспечивает надежное крепление светодиодов и отвод тепла, что напрямую влияет на срок службы и стабильность светового потока.

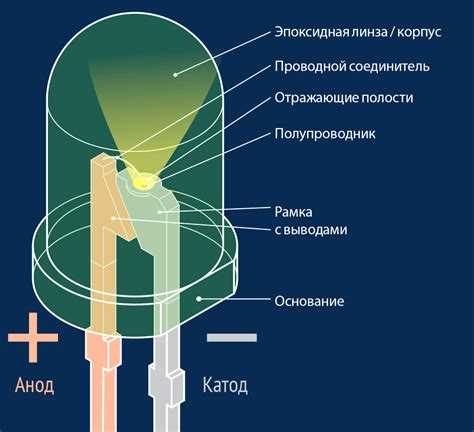

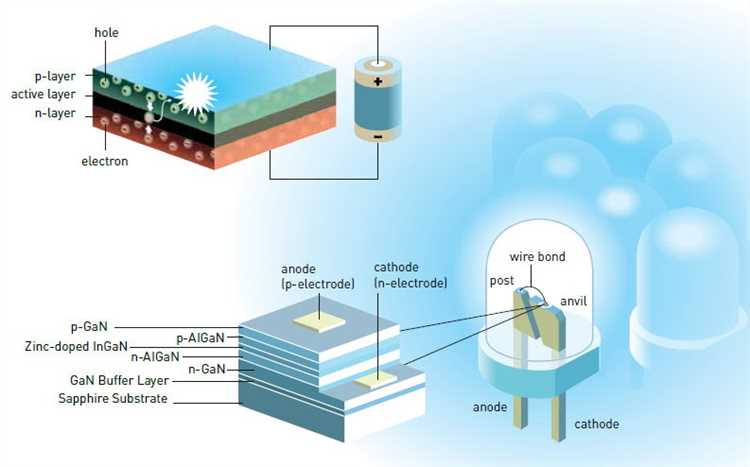

• Светодиодные чипы – полупроводниковые элементы с высокой световой отдачей. Число и тип светодиодов подбираются под требуемую яркость и цветовую температуру.
• Оптические элементы – линзы или рассеиватели, устанавливаемые поверх светодиодов для формирования необходимого угла свечения и улучшения равномерности освещения.
• Термоинтерфейс – слой, обеспечивающий эффективный тепловой контакт между PCB и радиатором, снижая температуру светодиодов до рабочих норм (обычно ниже 85°C).
• Радиатор – металлическая часть конструкции, отводящая тепло от модуля. Формы и материалы радиатора выбираются исходя из условий эксплуатации и мощности светильника.
• Защитное покрытие – силиконовые или эпоксидные смолы, которые защищают светодиодные элементы от влаги, пыли и механических повреждений, при этом не снижая светопропускание.

Ключевые особенности конструкции:

1. Прямое крепление светодиодов к термопроводящей плате обеспечивает оптимальное рассеивание тепла и предотвращает перегрев.
2. Использование многослойных плат увеличивает жесткость и надежность электрических соединений, снижая риск короткого замыкания.
3. Модули проектируются с учетом стандартизированных размеров для упрощения замены и интеграции в различные корпуса светильников.
4. Оптические элементы настраиваются под конкретные задачи освещения, что позволяет создавать узконаправленные или рассеянные потоки света.
5. Применение термопаст и термопрокладок минимизирует тепловое сопротивление между элементами и радиатором.

Для увеличения срока службы рекомендуется обеспечить монтаж модуля с использованием качественного термоинтерфейса и достаточного по площади радиатора, а также соблюдать рекомендованные производителем параметры тока и напряжения.

Типы и характеристики используемых светодиодов

Мощность светодиодов варьируется от 0,1 Вт до 10 Вт и выше. Для общего освещения обычно применяются светодиоды с мощностью 1-3 Вт, обеспечивающие оптимальное соотношение яркости и энергопотребления.

Цветовая температура влияет на восприятие света и задается в Кельвинах (К). Для офисных и жилых помещений рекомендуются светодиоды с температурой 4000–4500 К (нейтральный белый), для промышленных объектов – 5000–6500 К (холодный белый), для декоративного освещения – 2700–3500 К (теплый белый).

Цветопередача (CRI) важна для точного воспроизведения цветов под светом. Светодиоды с индексом CRI выше 80 подходят для большинства задач, в помещениях с повышенными требованиями к качеству света рекомендуются светодиоды с CRI от 90 и выше.

Угол свечения светодиода определяется конструкцией линзы и влияет на распределение света. Узконаправленные светодиоды (15°–30°) используются для акцентного освещения, широкоугольные (120° и более) – для равномерного заливочного света.

Световой поток измеряется в люменах (лм) и напрямую зависит от мощности и эффективности диода. Для выбора светодиодов важно учитывать не только номинальную мощность, но и реальный световой поток с учетом тепловых потерь.

Рекомендуется использовать светодиоды с высокой светоотдачей (выше 100 лм/Вт) и стабильной тепловой характеристикой для долговечности светильника.

Тип корпуса влияет на тепловое рассеивание. Корпуса SMD (Surface Mounted Device) наиболее распространены в бытовых и промышленных светильниках, отличаются компактностью и возможностью создания плоских модулей. COB (Chip on Board) обеспечивает более равномерное светораспределение и высокую яркость при меньшем числе светодиодов.

Роль и виды драйверов в светодиодных светильниках

Драйвер светодиода обеспечивает стабильное питание светодиодного модуля, преобразуя переменный ток сети в постоянный ток с необходимыми параметрами. Без драйвера невозможна эффективная и безопасная работа светодиодного источника света.

Основная функция драйвера – поддерживать постоянный ток, поскольку светодиоды чувствительны к перепадам напряжения. Нестабильное питание сокращает срок службы и снижает световой поток.

Существуют два основных типа драйверов:

1. Импульсные драйверы (Switching) – наиболее распространённый тип. Обеспечивают высокий КПД (до 90-95%) за счёт преобразования и стабилизации тока через импульсный режим. Рабочий диапазон входного напряжения широкий (обычно 85–265 В). Важны для энергосберегающих светильников и применяются в профессиональном освещении.

2. Линейные драйверы – простые и недорогие, но менее эффективные. Работают на базе резисторов или линейных стабилизаторов, что приводит к значительным потерям энергии и нагреву. Используются в дешёвых или маломощных светильниках с ограниченным сроком службы.

Рекомендации по выбору драйвера: для долговременной эксплуатации и стабильной яркости выбирайте импульсные драйверы с защитой от короткого замыкания, перегрева и перегрузок. Обращайте внимание на коэффициент пульсаций тока – не более 10% снижает мерцание и улучшает качество света.

Важный параметр – рабочий ток драйвера должен точно соответствовать характеристикам светодиодов, чтобы избежать перегорания или снижения яркости. Модели с регулируемой силой тока позволяют настроить светильник под конкретные задачи и увеличить энергоэффективность.

Драйверы с функцией диммирования (например, через PWM или 0-10 В) расширяют возможности управления освещением, что важно для коммерческих и жилых объектов с требованиями к адаптивному освещению.

Материалы и дизайн корпуса для теплоотвода

Корпус светодиодного светильника изготавливают преимущественно из алюминиевых сплавов с высокой теплопроводностью – не менее 150 Вт/(м·К). Чистый алюминий или сплавы с добавками кремния и магния обеспечивают оптимальный баланс между весом и эффективностью отвода тепла.

Для улучшения теплового контакта корпус часто анодируют – создают оксидный слой толщиной 10–20 микрон, который одновременно защищает металл и увеличивает отдачу тепла за счет увеличения площади поверхности и повышения эмиссии инфракрасного излучения.

Дизайн корпуса предусматривает наличие ребер радиаторного типа с минимальным шагом 5 мм и глубиной не менее 15 мм, что увеличивает площадь теплообмена и снижает тепловое сопротивление. Ребра располагают с учетом направления воздушных потоков для улучшения конвекции.

Внутренние поверхности, контактирующие с платой светодиодов, изготавливают с максимально ровной и гладкой поверхностью, чтобы обеспечить плотный контакт с термопастой или термопрокладками с теплопроводностью не менее 3 Вт/(м·К).

Для повышения долговечности и стабильности работы корпуса применяют методы точного литья под давлением или фрезерования, что снижает микротрещины и дефекты, влияющие на теплопроводность.

Композитные материалы с добавками графита или керамики используют редко из-за сложности производства и стоимости, однако в высокотехнологичных моделях они обеспечивают дополнительное снижение температуры светодиодов.

Принципы работы и виды оптических систем

Оптическая система светодиодного светильника обеспечивает управление световым потоком, направляя и формируя излучение светодиодов для максимальной эффективности и заданного светораспределения.

Основной принцип работы – преобразование точечного источника света в контролируемый световой пучок с необходимой угловой характеристикой. Для этого применяются отражатели, линзы и комбинированные решения.

Отражательные системы используют зеркальные поверхности с высокой отражательной способностью (обычно алюминиевые с защитным покрытием). Они обеспечивают широкий диапазон углов раскрытия, от узконаправленных (до 10°) до рассеянных (более 120°), сохраняя высокий коэффициент отражения – до 95%.

Линзовые оптические системы основаны на пластмассовых или стеклянных линзах с точечной или асферической геометрией. Асферические линзы формируют ровный световой пучок с минимальными искажениями и максимально равномерной яркостью. Важным параметром является индекс преломления материала – обычно 1,49–1,59, что влияет на угол преломления и эффективность передачи света.

Комбинированные оптические системы сочетают отражатели и линзы для достижения комплексного светораспределения, например, с широкой зоной освещения и одновременно с ярко выраженной центральной зоной подсветки.

Выбор оптической системы зависит от задачи: для общего освещения предпочтительны линзы с углом 60–120°, для акцентного – отражатели с углом 10–30°. Важна также устойчивость материалов к температуре, так как нагрев светодиодов может снижать оптические свойства.

Современные светильники используют покрытия с антибликовыми и антицарапными свойствами для повышения долговечности и качества светового потока.

Функции и типы электронных компонентов внутри светильника

В драйвере используются интегральные схемы (ИМС) управления, чаще всего на базе импульсных стабилизаторов напряжения типа Buck или Boost, позволяющих эффективно преобразовывать сетевое напряжение 220 В в низковольтный постоянный ток.

Конденсаторы электролитические и керамические применяются для фильтрации пульсаций и сглаживания выходного сигнала, что снижает мерцание и продлевает срок службы светодиодов. Их емкость и рабочее напряжение подбираются с запасом не менее 20% от номинала.

Резисторы ограничивают ток на отдельных этапах схемы и обеспечивают защиту от коротких замыканий и перегрузок. Высокоточные шунтовые резисторы применяются в цепях обратной связи драйвера для контроля тока.

Транзисторы и MOSFET используются в ключевых элементах преобразователя, обеспечивая коммутацию с частотой от 20 до 100 кГц для повышения КПД и снижения тепловых потерь.

Диоды Шоттки ставятся на выходе драйвера для защиты от обратного тока и повышения скорости переключения, что важно для минимизации электромагнитных помех.

Термодатчики или термисторы иногда интегрируются для контроля температуры внутри корпуса и запуска защитного отключения при перегреве, что предотвращает повреждение светодиодных элементов.

Оптроны могут применяться в системах диммирования для гальванической развязки между силовой частью и управляющей логикой.

Использование качественных компонентов с узкой спецификацией по температуре и напряжению гарантирует стабильность светового потока и длительный срок эксплуатации светильника.

Влияние блока питания на работу светильника

Блок питания обеспечивает стабильное напряжение и ток для светодиодов, напрямую влияя на их яркость, срок службы и безопасность работы светильника.

• Стабилизация тока: Светодиоды чувствительны к перепадам тока. Использование блока питания с функцией постоянного тока (constant current) предотвращает перегрев и выгорание диодов.
• Диапазон входного напряжения: Оптимальный блок питания должен поддерживать широкий диапазон входных значений (например, 100–240 В), что обеспечивает стабильную работу при колебаниях в сети.
• КПД блока питания: Высокий коэффициент полезного действия (от 85% и выше) снижает потери энергии и уменьшает тепловыделение, повышая общую энергоэффективность светильника.
• Защита от перегрузок и коротких замыканий: Надёжный блок питания автоматически отключается при превышении допустимых параметров, предотвращая повреждение светодиодов и электросхемы.
• Рабочая температура: Блок питания должен иметь допустимый температурный диапазон, соответствующий условиям эксплуатации, чтобы избежать снижения ресурса и нестабильной работы.

Для улучшения стабильности работы рекомендуются блоки питания с активным корректором коэффициента мощности (PFC), что снижает помехи и повышает качество питания светодиодов.

Выбор блока питания с запасом по мощности минимум на 20% от нагрузки светильника снижает риск перегрузок и продлевает срок службы компонентов.

Методы защиты светодиодов от внешних факторов

Светодиоды чувствительны к влаге, пыли, механическим воздействиям и тепловым перегрузкам. Для их надежной работы применяются следующие методы защиты.

Эпоксидные и силиконовые компаунды обеспечивают герметизацию корпуса светодиода, предотвращая проникновение влаги и загрязнений. Силикон отличается большей термостойкостью и эластичностью, что важно при температурных перепадах и вибрациях.

Защитные линзы и колпачки из поликарбоната или оргстекла выполняют функцию физического барьера, защищая кристалл от ударов и абразивного износа. При этом прозрачность материалов сохраняет световой поток без искажений.

Антивибрационные крепления снижают воздействие механических нагрузок на пайку и кристалл, предотвращая микротрещины. Чаще всего используются силиконовые демпферы или специальные амортизирующие прокладки.

Теплоотводящие элементы – алюминиевые радиаторы, тепловые трубки или керамические основания – предотвращают перегрев диодов. Правильный расчет площади теплоотвода и использование термопасты снижает рабочую температуру на 20-30°С, увеличивая срок службы светодиодов.

Покрытия с IP-защитой классифицируются по стандарту IEC 60529 и обеспечивают необходимый уровень защиты от пыли и влаги. Для уличных светильников применяются корпуса с классом IP65 и выше, что гарантирует защиту от струй воды и проникновения частиц размером более 1 мм.

Вопрос-ответ:

Из каких основных частей состоит светодиодный светильник?

Светодиодный светильник включает несколько ключевых элементов: корпус, радиатор, светодиоды, блок питания и оптику. Корпус защищает внутренние компоненты и обеспечивает крепление, радиатор отводит тепло от светодиодов, что продлевает срок службы устройства. Светодиоды — это источники света, которые преобразуют электроэнергию в свет. Блок питания преобразует напряжение из сети в необходимое для работы светодиодов, а оптика направляет свет и формирует нужный угол освещения.

Почему в светодиодных светильниках важен радиатор и из чего он обычно сделан?

Радиатор необходим для отвода тепла, которое выделяется светодиодами во время работы. Без охлаждения светодиоды быстро перегреваются, что снижает их яркость и срок службы. Обычно радиаторы изготавливают из алюминия или его сплавов — этот металл хорошо проводит тепло и достаточно легкий. Форма радиатора может быть ребристой, чтобы увеличить площадь соприкосновения с воздухом и улучшить охлаждение.

Как работает блок питания в светодиодном светильнике и почему он важен?

Блок питания преобразует электрический ток из сети с переменным напряжением в постоянный ток с нужным уровнем напряжения и силы тока, который требуется светодиодам для стабильной работы. Он регулирует параметры питания, предотвращая скачки напряжения и перегрузки. Это обеспечивает равномерное свечение и защищает светодиоды от повреждений. Без блока питания светильник не сможет работать корректно, а срок службы значительно сократится.

Какие материалы используют для корпуса светодиодного светильника и как они влияют на его эксплуатацию?

Корпус чаще всего делают из металла или высококачественного пластика. Металлические корпуса прочнее и лучше рассеивают тепло, что снижает риск перегрева внутренних компонентов. Пластиковые варианты легче и устойчивы к коррозии, но требуют хорошей теплоотдачи через специальные конструкции. Выбор материала влияет на долговечность светильника, его вес и защиту от внешних воздействий, таких как влага и пыль.
