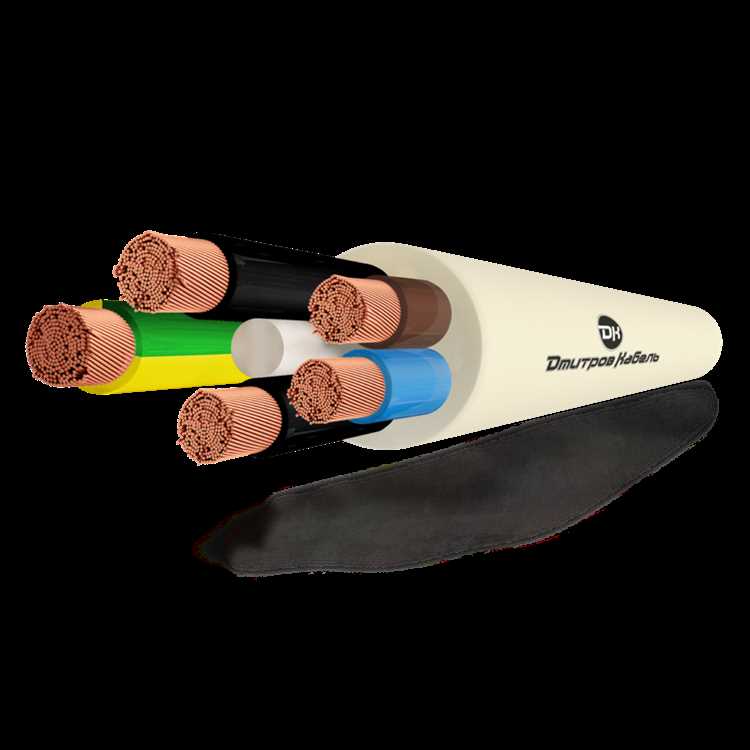

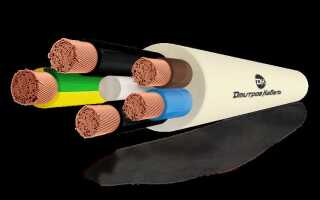

Кабель ПВС – это гибкий силовой провод с медными жилами, изолированными ПВХ, и оболочкой из ПВХ-изоляции. Основная задача этого кабеля – обеспечение надежного электроснабжения переносных и стационарных бытовых и производственных приборов при напряжении до 380 В. Он рассчитан на эксплуатацию при температурах от -15 до +40 градусов Цельсия и выдерживает кратковременные перегрузки по току.
Применение кабеля ПВС актуально в условиях, где требуется высокая механическая гибкость и устойчивость к износу: подключение электроинструментов, бытовой техники, переносных светильников и удлинителей. Благодаря многожильной структуре, кабель не теряет проводимости при частых изгибах, что отличает его от моножильных аналогов.
Использование кабеля ПВС оправдано в помещениях с умеренной влажностью и ограниченным воздействием агрессивных химических веществ. Для наружных работ рекомендуется выбирать модификации с дополнительной защитой. Важно учитывать, что правильный выбор сечения жил кабеля напрямую влияет на безопасность и эффективность электросети.

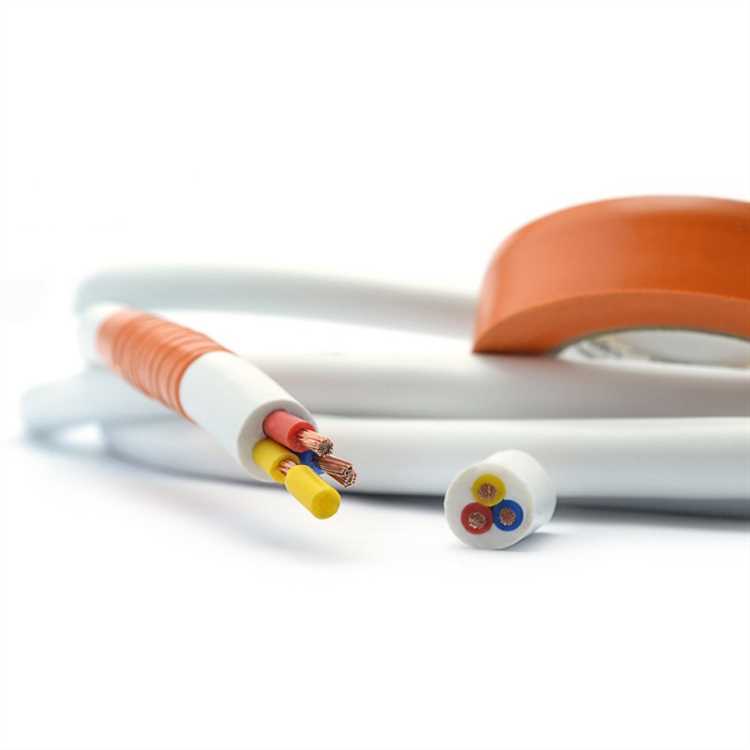

Особенности конструкции кабеля ПВС и их влияние на эксплуатацию
Кабель ПВС состоит из медных жил сечением от 0,5 до 6 мм², каждая из которых покрыта ПВХ-изоляцией, обладающей стойкостью к механическим воздействиям и температуре до +70°C. В отличие от более тонких проводов, жилы ПВС многопроволочные, что обеспечивает гибкость и устойчивость к многократным изгибам без разрушения проводника.
Оболочка из ПВХ-пластиката имеет толщину 0,6–1,3 мм, что обеспечивает дополнительную защиту от влаги, химических веществ и ультрафиолетового излучения при эксплуатации в неагрессивной среде. Конструкция допускает эксплуатацию кабеля при влажности до 98% и температуре окружающей среды от -15°C до +40°C без потери эксплуатационных характеристик.
Гибкость кабеля ПВС позволяет использовать его в мобильных устройствах и переносных электроприборах, а также в условиях частых механических нагрузок, что снижает риск обрывов и снижает затраты на ремонт. Рекомендуется избегать длительного воздействия температуры свыше +70°C, так как это ускоряет старение изоляции и оболочки, снижая срок службы.
Изоляция кабеля обеспечивает достаточную электрическую прочность при напряжении до 380 В, что позволяет применять ПВС в бытовых и производственных сетях низкого напряжения. Для повышения безопасности при прокладке в условиях повышенной влажности или пыли следует использовать дополнительные защитные оболочки или гофротрубы.
Важно учитывать, что многожильная структура уменьшает сопротивление при изгибах, но увеличивает возможность механического повреждения при чрезмерном натяжении или сдавливании. Эксплуатация с соблюдением рекомендуемых радиусов изгиба (не менее 7,5 диаметра кабеля) продлевает срок службы и исключает риск деформации жил.
Таким образом, конструктивные особенности кабеля ПВС – многопроволочные жилы, ПВХ-изоляция и оболочка – определяют его надежность и удобство использования в широком диапазоне бытовых и промышленных условий, при условии соблюдения норм эксплуатации и правильного монтажа.

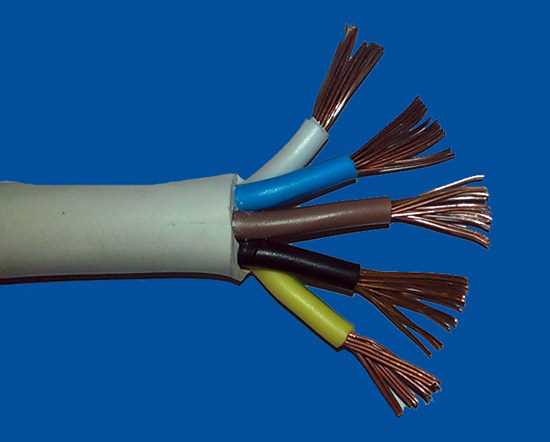

Выбор сечения кабеля ПВС для бытовых и производственных нагрузок
При выборе сечения кабеля ПВС необходимо ориентироваться на величину тока нагрузки и длину линии. Для бытовых приборов мощностью до 2,5 кВт (примерно 10–12 А) достаточно сечения жил 1,5 мм². Для устройств с мощностью до 3,5 кВт (15 А) рекомендуется сечение 2,5 мм², что обеспечивает запас по нагреву и снижает падение напряжения.
В производственных условиях нагрузка может существенно варьироваться. Для оборудования с током до 20 А применяют кабель ПВС с сечением жил 4 мм². При токах свыше 25 А оптимально использовать сечение 6 мм², что обеспечивает надежную работу и минимальные потери при длинах до 30 метров.
При значительной длине кабеля (свыше 30 м) необходимо увеличить сечение для компенсации падения напряжения, ориентируясь на допустимое снижение не более 5%. Например, для нагрузки 16 А на расстоянии 50 метров предпочтительно использовать кабель ПВС с жилой 4 мм² вместо 2,5 мм².
Также следует учитывать тип подключения и условия эксплуатации: для гибких переносных линий применяют ПВС с круглой или плоской формой и медными жилами высокого качества. Выбор сечения влияет на тепловую устойчивость, устойчивость к механическим повреждениям и безопасность эксплуатации.
Рекомендуется проверять соответствие выбранного сечения нормам ПУЭ и учитывать рекомендации производителя кабеля для конкретных условий применения.

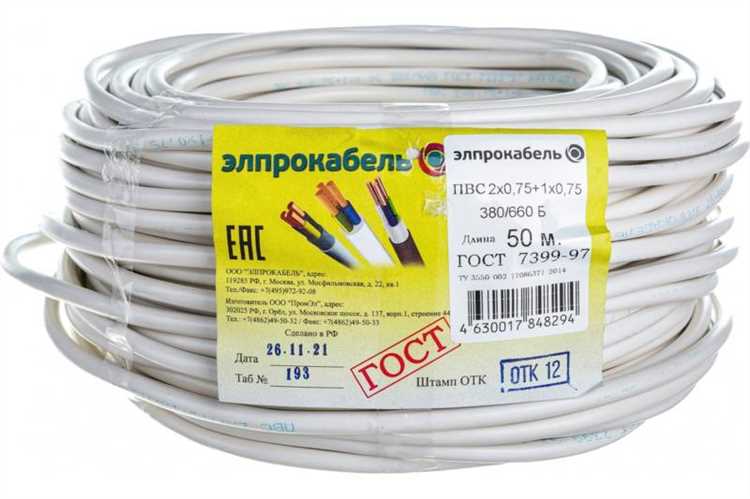

Правила монтажа кабеля ПВС в условиях влажности и пыли
Кабель ПВС при эксплуатации во влажной среде должен иметь герметичное соединение и защиту от проникновения влаги внутрь изоляции. Использование гофрированных труб или гибких пластиковых оболочек повышает степень защиты от конденсата и капельной влаги. В местах ввода в оборудование и распределительные коробки обязательна установка уплотнительных сальников, исключающих попадание воды и пыли.
При монтаже в пыльных помещениях необходимо предусмотреть защиту кабеля от абразивного воздействия. Кабель ПВС следует прокладывать в кабель-каналах или металлорукавах, которые предотвращают механическое повреждение и накопление пыли на поверхности изоляции. При открытой прокладке допускается регулярная очистка кабеля, особенно в производственных цехах с высокой концентрацией мелких частиц.
Запрещено размещать кабель ПВС непосредственно на полу без защитного слоя, так как это способствует накоплению влаги и пыли, снижая срок службы. Минимальная высота прокладки от пола должна составлять 0,2 метра. При необходимости прохождения кабеля через стены или перекрытия используются герметичные проходки с уплотнителями, обеспечивающими защиту от влаги и пыли с обеих сторон.
Температурный режим эксплуатации кабеля ПВС во влажных и пыльных условиях должен соответствовать техническим характеристикам производителя, обычно – от -40 до +50 °C. Запрещается применять кабель с поврежденной внешней оболочкой, так как это снижает электрическую безопасность и повышает риск короткого замыкания.

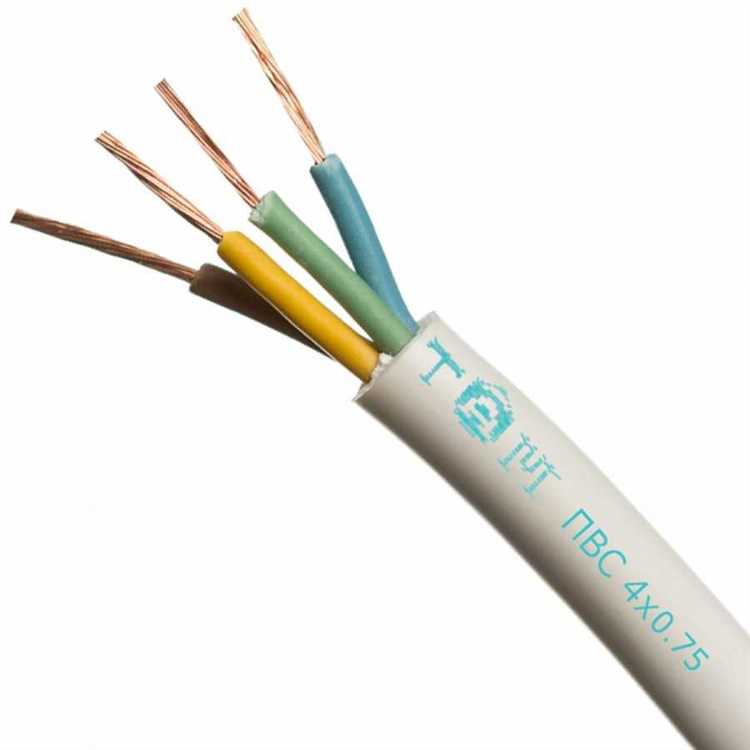

Области применения ПВС в мобильных и стационарных электрических сетях
Кабель ПВС (Провод в ПВХ-изоляции с медными жилами) применяется в сетях с напряжением до 380 В и током до 25 А. Его конструкция обеспечивает гибкость, стойкость к механическим нагрузкам и воздействию окружающей среды, что определяет конкретные сферы использования.
- Мобильные электрические сети:
- Подключение бытовых и портативных электроинструментов (дрели, болгарки, компрессоры) благодаря гибкости и износостойкости кабеля.
- Временное электроснабжение строительных площадок, палаток, выставочных стендов и торговых точек, где необходим частый перенос и перемещение кабеля.
- Соединение переносных удлинителей и распределительных щитов в бытовых и производственных условиях.
- Использование в садовой и ландшафтной технике (газонокосилки, насосы) с возможностью укладки на открытом воздухе без риска повреждений.
- Стационарные электрические сети:
- Прокладка внутри помещений для подключения стационарного оборудования с невысокой нагрузкой (осветительные приборы, бытовая техника, офисное оборудование).
- Монтаж в защищённых трубах и кабель-каналах, где требуется гибкий кабель с устойчивой изоляцией к нагреву и истиранию.
- Соединение электрощитового оборудования в производственных и административных зданиях.
- Использование для внутренней разводки в мастерских и цехах с малой подвижностью кабеля, где возможен контакт с маслами и химикатами (ПВС выдерживает слабые химические воздействия).
При выборе ПВС важно учитывать длину прокладки и нагрузку, так как превышение допустимого тока ведёт к перегреву. Максимальная рекомендованная длина для бытового применения – до 50 метров, для промышленного – не более 30 метров без дополнительной защиты и учета падения напряжения.
Рекомендуется использовать ПВС с сечением жил от 1,5 до 4 мм² в зависимости от нагрузки и условий эксплуатации. Для мобильных применений оптимальны 2–3-жильные кабели, а в стационарных сетях часто применяют 3- и 4-жильные варианты с заземлением.

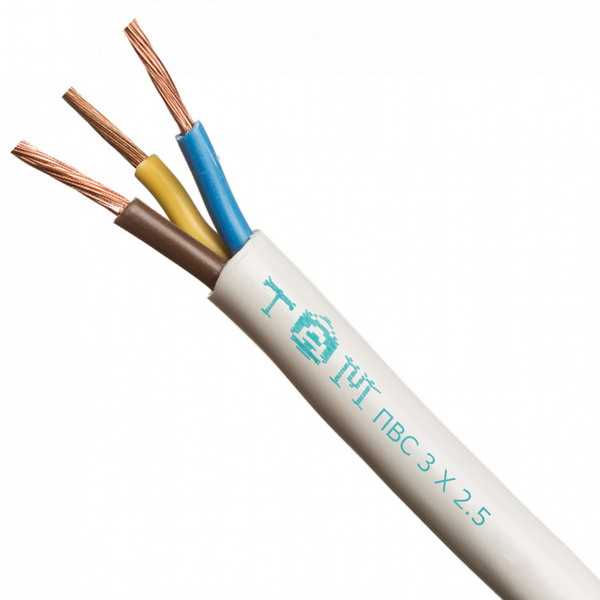

Требования к изоляции и защите кабеля ПВС при прокладке
Изоляция кабеля ПВС должна обеспечивать устойчивость к температурным колебаниям от -40°С до +70°С и выдерживать механические нагрузки, возникающие при укладке. Поливинилхлоридная (ПВХ) оболочка должна быть плотной, без трещин и повреждений, с толщиной не менее 0,7 мм для стандартных сечений. Важно соблюдать герметичность оболочки, чтобы исключить проникновение влаги и пыли, что особенно актуально при наружной прокладке или во влажных помещениях.
Механическая защита требуется при прокладке кабеля в местах с возможными повреждениями: под полами, внутри стен, в кабельных лотках без крышек. Рекомендуется использовать гибкие гофротрубы или специальные защитные короба. В условиях повышенного риска удара или истирания – прокладывать ПВС в металлорукавах или использовать бронированные варианты кабеля.
Укладка кабеля ПВС не должна допускать перегибов с радиусом менее 6 диаметров кабеля, чтобы не повредить изоляцию. При прокладке в пучках необходимо обеспечивать вентиляцию для предотвращения перегрева. Нельзя допускать длительного воздействия прямых солнечных лучей без дополнительной УФ-защиты, так как ПВХ оболочка со временем теряет эластичность и трескается.
Электрическая безопасность обеспечивается отсутствием механических повреждений и правильным выбором сечения кабеля, соответствующим нагрузке. При прокладке в средах с химически агрессивными веществами оболочка ПВС должна быть дополнительно защищена защитными покрытиями или прокладываться в защитных трубах.

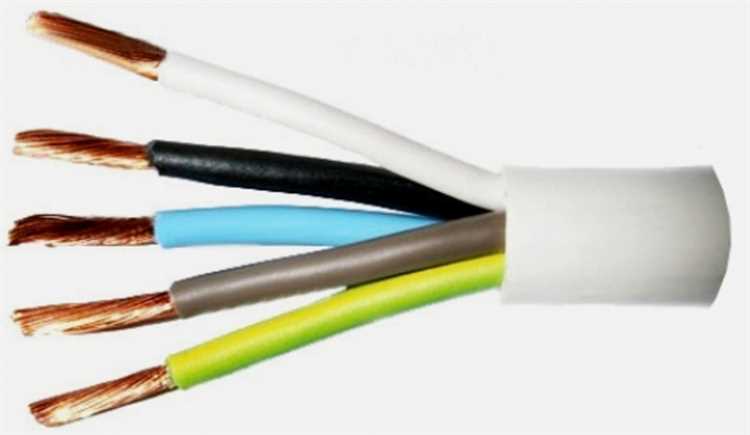

Диагностика и ремонт повреждений кабеля ПВС в эксплуатации
Для выявления повреждений кабеля ПВС применяют визуальный осмотр и инструментальные методы. Визуально проверяют целостность оболочки, отсутствие трещин, следов перегрева и механических повреждений. Важно осмотреть места входа кабеля в оборудование и соединительные узлы, где повреждения встречаются чаще всего.
Электрические методы включают измерение сопротивления изоляции мегомметром с напряжением 500 В и выше. Значение сопротивления изоляции менее 1 МОм свидетельствует о нарушении изоляционного слоя. Для точного определения места повреждения используют приборы для локализации коротких замыканий и обрывов, например, токоизмерительные клещи и трассоискатель.

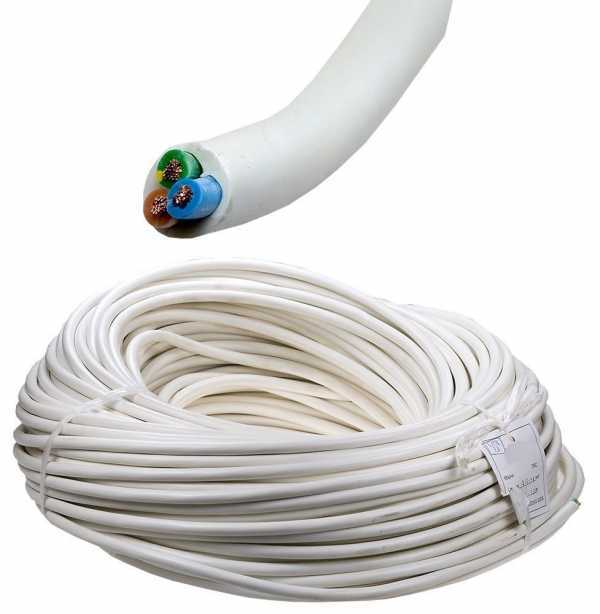

При механических повреждениях с нарушением изоляции на кабеле следует выполнить зачистку и замену поврежденного участка. Рекомендуется применять кабельные муфты или изоляционную ленту с классом изоляции не ниже оригинальной оболочки. Запрещено использовать обычный скотч или материалы, не предназначенные для электрической изоляции.
Ремонтные работы необходимо выполнять при обесточенном кабеле с соблюдением техники безопасности. После восстановления изоляции обязательна повторная проверка сопротивления изоляции и функциональное тестирование.
Если повреждение затрагивает жилы или их скрутку, участок кабеля полностью заменяют. В местах соединения жил используют специальные клеммные колодки или сварку с последующей изоляцией. Все соединения должны иметь механическую прочность и устойчивость к вибрациям.
Регулярный контроль состояния кабеля ПВС и своевременный ремонт предотвращают аварийные ситуации и обеспечивают надежную работу электрической сети.
Вопрос-ответ:
Для чего предназначен кабель ПВС и в каких условиях его обычно используют?
Кабель ПВС применяется для подключения различных электроприборов и оборудования, где требуется гибкий провод с защитной изоляцией. Его используют в бытовых и производственных сетях, особенно там, где важно частое перемещение или изгиб кабеля — например, при подключении переносных устройств, бытовой техники, электроинструмента.
Какие особенности конструкции кабеля ПВС влияют на его эксплуатационные характеристики?
Кабель состоит из нескольких медных жил с гибкой многопроволочной структурой, покрытых ПВХ-изоляцией и оболочкой. Такая структура обеспечивает высокую гибкость и механическую прочность, а также защиту от влаги и механических повреждений, что позволяет использовать его в условиях повышенной подвижности и влажности.
Можно ли применять кабель ПВС для прокладки в стационарных электрических сетях и чем это обусловлено?
Хотя кабель ПВС обладает достаточной износостойкостью и защитой, его основное предназначение — подвижные подключения. Для стационарной прокладки чаще выбирают менее гибкие и более жесткие провода с соответствующей изоляцией, так как ПВС рассчитан на гибкость и частое перемещение, а не на длительную неподвижную эксплуатацию.
Какие показатели по безопасности и защите обеспечивает кабель ПВС в электросетях?
Изоляция и оболочка из поливинилхлорида надёжно предотвращают попадание влаги, пыли и защищают жилы от механических повреждений. Благодаря этому кабель выдерживает умеренные нагрузки, не перегревается и снижает риск короткого замыкания. Также он соответствует стандартам по пожаробезопасности, что делает его безопасным для использования в помещениях.
Как выбрать подходящий сечение и количество жил кабеля ПВС для бытового использования?
При выборе сечения следует ориентироваться на мощность подключаемых приборов и длину кабеля, чтобы избежать перегрева и падения напряжения. Обычно для бытовых нужд применяют ПВС с сечением 1,5 мм² или 2,5 мм², а количество жил — 2 или 3, где третья жилка отвечает за заземление. Если требуется подключение оборудования с большой нагрузкой, лучше выбирать кабель с большим сечением.
Можно ли использовать кабель ПВС для стационарной проводки в доме?
Кабель ПВС изначально разработан для подключения бытовых электроприборов, удлинителей и временных соединений, а также для использования в строительстве, при монтаже временного освещения и других подобных задачах. Его конструкция предусматривает многожильные медные провода и двойную изоляцию, что делает его гибким и удобным в работе. Однако для стационарной проводки внутри помещений, которая укладывается в стены или прокладывается в кабель-каналах, рекомендуется использовать другие марки кабеля, например ВВГ или NYM. Это связано с тем, что ПВС не рассчитан на постоянное неподвижное использование в конструкциях зданий: его изоляция со временем теряет эластичность при длительном нахождении в неподвижном состоянии, особенно в условиях высокой температуры или влажности. Поэтому применение ПВС для стационарной скрытой проводки противоречит требованиям ПУЭ (Правила устройства электроустановок).
