Двухклавишный выключатель позволяет управлять двумя группами ламп в одной люстре независимо друг от друга. Это удобно в комнатах с изменяющимся уровнем освещённости: включение одной группы ламп даёт мягкий свет, обеих – полное освещение. Чтобы подключение было безопасным и работоспособным, важно точно понимать схему и соблюдать цветовую маркировку проводов.
В стандартной электропроводке используется три основных провода: фаза (обычно коричневый или чёрный), ноль (синий) и заземление (жёлто-зелёный). От двухклавишного выключателя к люстре идут два фазных провода – каждый из них подаёт ток на отдельную группу ламп. Нулевой и заземляющий провод соединяются напрямую с соответствующими клеммами люстры.
Перед началом работ необходимо обесточить участок сети и использовать индикатор напряжения для проверки отсутствия тока. На выключателе обычно присутствует общая клемма (вход фазы) и две выходные – к каждой клавише. Если перепутать фазу с нулём, выключатель будет разрывать не тот провод, и даже при выключенном свете на патронах люстры может сохраняться напряжение.
Соединения выполняются в распределительной коробке или непосредственно в подрозетнике выключателя. Рекомендуется использовать клеммные зажимы WAGO или винтовые колодки для надёжного контакта. Скрутки, заизолированные лентой, недопустимы – они нестабильны и опасны при длительной эксплуатации.

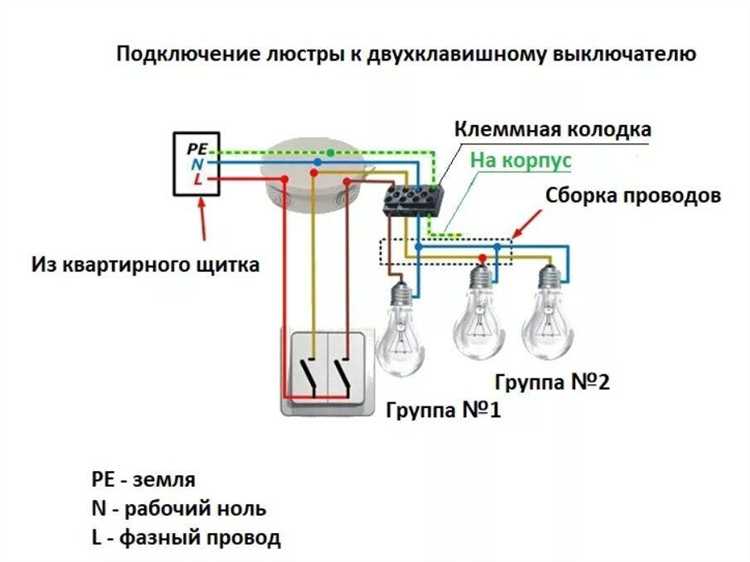

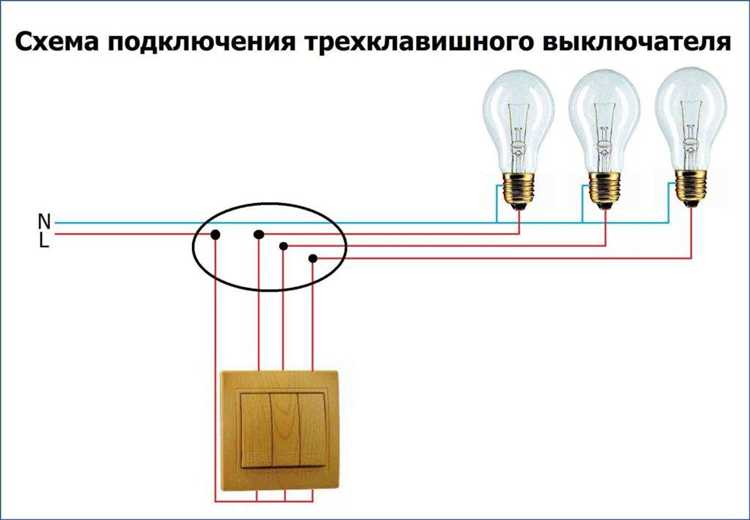

Схема подключения: как распределяются провода от выключателя к люстре
Для подключения люстры к двухклавишному выключателю используется пять основных проводов: два фазных, один общий нулевой, один защитный (заземление) и питающая фаза от распределительной коробки.
От распределительной коробки к выключателю подаётся один фазный провод (обычно обозначается как L). Он подключается к общему контакту выключателя. Из выключателя выходят два независимых фазных провода – один от каждой клавиши. Эти два провода ведут к люстре и управляют включением отдельных групп ламп.
От распределительной коробки к люстре прокладываются два фазных провода от выключателя, один нулевой (N) и один заземляющий (PE). Нулевой и заземляющий не проходят через выключатель и соединяются напрямую с соответствующими клеммами на люстре.
Если в люстре предусмотрены две группы ламп, то к каждому фазному проводу от выключателя подключается одна из групп. При нажатии первой клавиши подаётся питание на первую группу, при нажатии второй – на вторую. При одновременном нажатии – работают обе.
Цветовая маркировка стандартная: фаза – коричневый или чёрный, ноль – синий, заземление – жёлто-зелёный. Перед подключением необходимо удостовериться в назначении каждого провода с помощью индикаторной отвёртки или мультиметра.
Как определить фазу и ноль в распредкоробке без ошибок
Перед началом работы отключите питание на щите и убедитесь в этом с помощью индикатора. Даже при отключённом автомате в коробке может оставаться напряжение от других линий.
- Используйте однополюсной индикатор напряжения – это самый надёжный способ выявить фазный провод. При прикосновении к жиле индикатор загорается только при наличии фазы.
- Ноль не вызывает реакции индикатора. Если светодиод не загорается – с высокой долей вероятности это нулевая жила, но нужно подтвердить тестером.

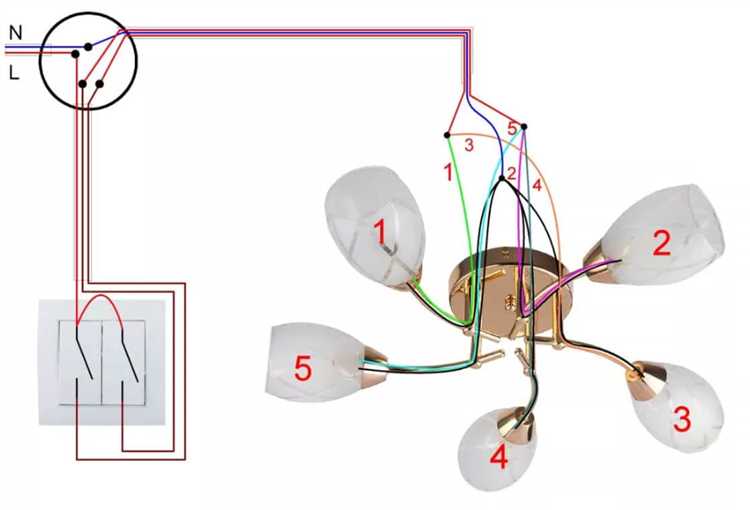

Для точной проверки потребуется мультиметр:
- Установите режим измерения переменного напряжения (не менее 250 В).
- Один щуп прикосните к предполагаемой фазе, второй – к предполагаемому нулю. Напряжение около 220 В подтверждает правильность определения.
- Если между двумя жилами мультиметр показывает около 220 В, одна из них – фаза. Чтобы понять, какая именно, используйте однополюсной индикатор поочерёдно.
- Никогда не ориентируйтесь на цвет изоляции. Особенно в старых домах, где стандарт мог неоднократно нарушаться.
- Подписывайте провода маркером или термоусадкой после проверки – это упростит повторные подключения.
- Если провода одинакового цвета, работайте только с проверенным инструментом. Ошибка в определении может привести к короткому замыканию при подключении люстры.
Фазу и ноль нужно определять каждый раз заново, если проводка не промаркирована. Старые схемы часто изменялись, и полагаться на визуальное расположение жил опасно.

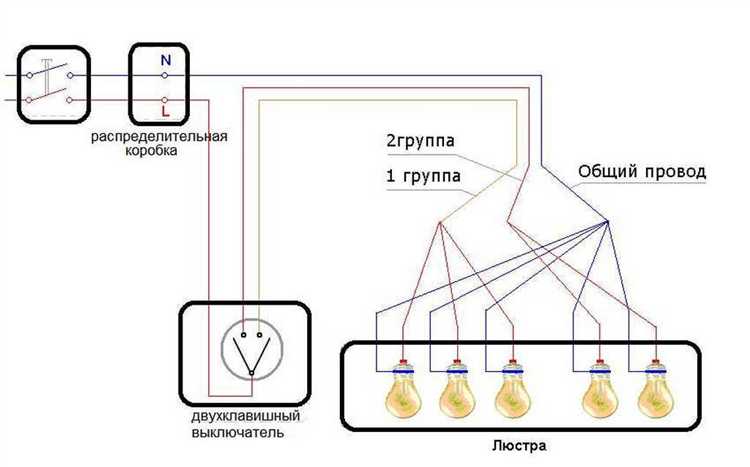

Разделение проводов в люстре для управления группами ламп
Перед подключением люстры к двухклавишному выключателю необходимо определить количество групп ламп и физически разделить их провода. Как правило, из потолка выходят три провода: фаза 1, фаза 2 и ноль. Задача – подключить каждую группу ламп к своей фазе, чтобы они включались независимо.
В корпусе люстры обычно все лампы соединены параллельно на один общий провод. Чтобы разделить их, требуется вскрыть монтажную коробку или декоративный кожух, где собраны соединения. Далее нужно найти общий нулевой провод – он остаётся единым для всех групп, и два фазных провода, идущие к разным частям светильника.
Каждую группу ламп (например, центральную и боковую) следует подключить к отдельному фазному проводу. При отсутствии заводского разделения потребуется аккуратно разъединить клеммы и заново распределить провода: один фазный провод подключается к одной группе ламп, второй – ко второй. Если внутри люстры три провода одинакового цвета, определить их назначение поможет мультиметр в режиме прозвонки. Один из них окажется общим нулём, два других – фазные линии, идущие на разные участки подключения патронов.

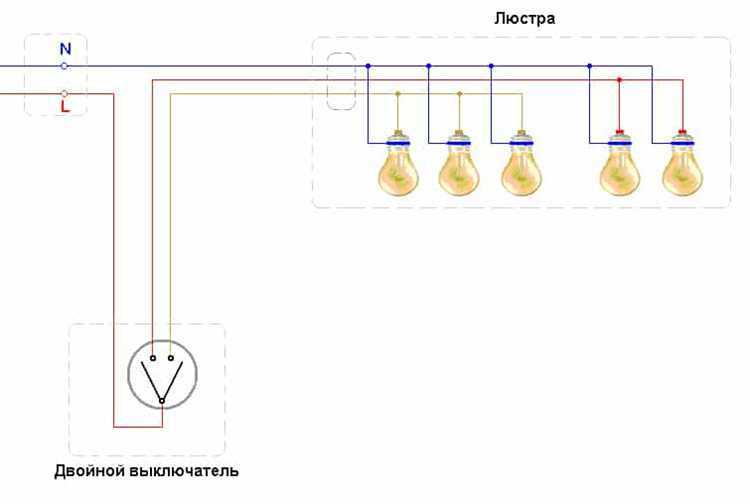

Подключение двухклавишного выключателя: порядок и нюансы
Двухклавишный выключатель используется для раздельного управления двумя группами светильников или ламп в одной люстре. Он имеет три контакта: один общий (фаза) и два выходных на каждую клавишу. Перед подключением необходимо определить, где находится фаза, с помощью индикаторной отвертки. Фазный провод подсоединяется к общему контакту выключателя – он обычно обозначен латинской буквой «L» или расположен отдельно от двух других.
Два оставшихся провода идут к светильникам. Если люстра подключена по схеме с раздельным включением ламп, у неё должно быть минимум три провода: один общий ноль, и два отдельных фазных – на каждую группу ламп. Провода от выключателя соединяются с соответствующими фазными жилами люстры, а нулевой провод от люстры подсоединяется напрямую к нулю в распределительной коробке.
Монтаж следует выполнять при обесточенной сети. Подключение фазного провода к неправильному контакту выключателя приведет к неработающим клавишам или короткому замыканию. После подключения провода фиксируются в клеммах: винтовых или самозажимных, в зависимости от конструкции выключателя. При установке в подрозетник корпус выключателя не должен деформировать провода – перегибы недопустимы.
При подключении алюминиевых и медных проводов в одной цепи необходимо использовать клеммы с антикоррозийным слоем или промежуточные гильзы – прямое соединение недопустимо из-за электрохимической коррозии. Проверка работы выполняется только после полной сборки цепи и повторной проверки фазности.

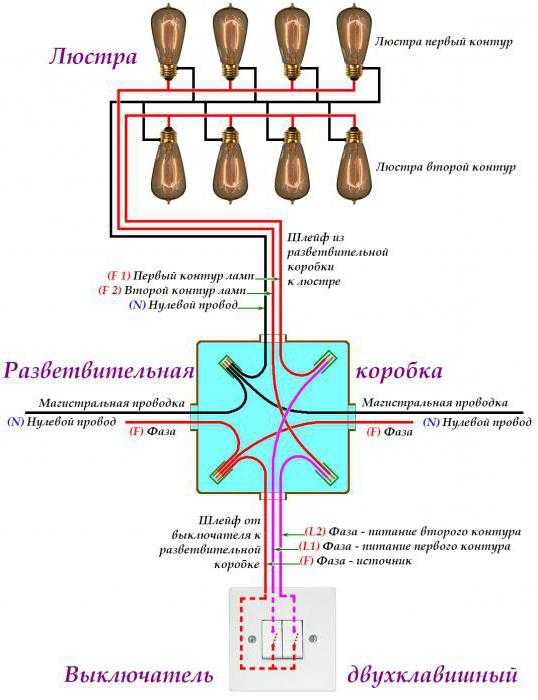

Как безопасно соединить провода: клеммники, пайка или скрутка
Клеммники – предпочтительный способ соединения при подключении люстры к двухклавишному выключателю. Надёжны, исключают самопроизвольное ослабление контакта. Для многожильных проводов выбирают винтовые клеммы с прижимной пластиной. Одножильные – можно фиксировать простыми винтовыми или рычажковыми. Важно: клеммник должен быть рассчитан на сечение проводов 1,5 мм² и ток не менее 10 А.
Пайка обеспечивает прочное соединение, но требует навыков. Перед пайкой зачищенные жилы скручивают, затем прогревают паяльником (мощность не менее 60 Вт) и обрабатывают припоем с флюсом. После остывания соединение обязательно изолируют термоусадкой или ПВХ-изоляцией. Недопустимо использовать пайку в распределительных коробках, где возможен нагрев – припой может расплавиться.
Скрутка допустима только как временное решение. При этом необходимо зачистить жилы на 20–25 мм, скрутить с равномерным усилием по часовой стрелке, затем – обязательно заизолировать. Надёжность такой скрутки низкая, особенно при разных типах проводников (медь-алюминий). Использование скрутки без последующей пайки или зажима – нарушение ПУЭ.
На практике для бытовой установки предпочтительны клеммные соединения. Они обеспечивают стабильный контакт, не требуют специального инструмента и легко обслуживаются при необходимости замены люстры или выключателя.
Проверка работы люстры после подключения: что делать, если не горит
Первым шагом убедитесь, что в распределительной коробке и на самом выключателе подается напряжение – используйте мультиметр или индикаторную отвёртку. При отсутствии напряжения проверьте автоматические выключатели на щитке и пробки.
Если напряжение есть, проверьте правильность подключения проводов люстры: нулевой провод (обычно синий) должен быть подсоединён к нулевому проводу сети, а фазные провода (коричневый, чёрный или красный) – к выходам двухклавишного выключателя. Ошибочная скрутка или неправильное соединение фаз могут привести к отсутствию свечения.
Проверьте исправность лампочек и их правильную установку. Рабочая лампа без надлежащего контакта в патроне не загорится. Если есть цокольные соединения, очистите их от окислов.
Тестируйте каждую клавишу выключателя отдельно, чтобы убедиться в работе каждой линии. Если одна клавиша не реагирует, возможно, неисправен сам выключатель или нарушена проводка на соответствующем участке.
Если люстра управляется через нулевой провод или содержит встроенный блок питания (например, светодиодная), убедитесь в соответствии схемы подключения инструкции производителя. Несоблюдение этого часто становится причиной неисправности.
При отсутствии результата отключите питание и проверьте качество соединений – возможен плохой контакт или незакрученный винт клеммника. Контакты должны быть плотными и чистыми.
В случае, если после всех проверок люстра не включается, рекомендуется привлечь специалиста по электрике для диагностики, поскольку проблема может крыться в скрытой проводке или неисправности самого светильника.
