Розетки с подсветкой – удобное и функциональное решение для современных интерьеров. Они обеспечивают дополнительную видимость в темных помещениях, улучшая комфорт и безопасность. Однако, несмотря на наличие множества готовых решений на рынке, многие предпочитают установить такую розетку своими силами. В этом руководстве мы рассмотрим, как правильно подключить розетку с подсветкой, учитывая важные технические моменты и меры безопасности.
Для начала важно выбрать подходящую модель розетки. Обратите внимание на тип подсветки: она может быть реализована с помощью светодиодов или неонов. Важно, чтобы выбранное устройство соответствовало номинальному напряжению и силе тока вашей электросети. Советуем также обратить внимание на материалы корпуса розетки – предпочтительнее выбирать модели с пластиковыми или металлическими элементами, устойчивыми к перегреву и износу.
Подключение розетки с подсветкой требует соблюдения определённых правил электробезопасности. Прежде чем приступать к монтажу, необходимо отключить питание в помещении. Для этого рекомендуется выключить автоматический выключатель на распределительном щите, чтобы исключить возможность поражения электрическим током. Также стоит использовать инструменты с изолированными ручками и проверить состояние проводки перед началом работ.
Процесс подключения розетки с подсветкой включает несколько этапов: подготовка проводки, установка самой розетки, подключение подсветки и проверка работы устройства. Обратите внимание на правильность подключения проводов: фаза должна быть подключена к соответствующему контакту, а нейтральный провод – к другому. Подсветка, как правило, подключается параллельно основным проводам, но в зависимости от модели устройства могут быть различные нюансы, которые следует учитывать.
Выбор подходящей розетки с подсветкой для установки
Также нужно учесть цвет подсветки. Большинство розеток с подсветкой имеют холодный или теплый свет. Холодный свет лучше подойдет для помещений, где важно создать современную атмосферу, например, в ванной или кухне. Теплый свет лучше воспринимается в спальне или гостиной, создавая уют.
Размер и форма розетки играют ключевую роль в выборе. Важно, чтобы устройство подходило по габаритам к установленной коробке, а форма соответствовала общей концепции интерьера. Например, если вы устанавливаете розетку в прихожей с классическим дизайном, лучше выбрать модель с округлыми или прямоугольными углами, с минималистичным оформлением.
Не стоит забывать и о качестве материалов. Розетки с подсветкой должны быть выполнены из качественного пластика, который выдерживает высокие температуры и не подвержен разрушению со временем. Обратите внимание на устойчивость материала к воздействию ультрафиолетового излучения, особенно если установка предполагается в местах с прямым солнечным светом.
Для правильного выбора также важно учитывать электрическую нагрузку. Подсветка в розетке не должна влиять на работу других подключенных приборов, особенно если они требуют значительных затрат энергии. Поэтому стоит обратить внимание на максимальную мощность розетки и правильно подобрать модель в зависимости от устройств, которые будут подключаться.
Наконец, стоит выбирать розетки с подсветкой от проверенных производителей. Качество монтажа, надежность работы, соблюдение всех норм безопасности – это обязательные характеристики, на которые следует обратить внимание при покупке.

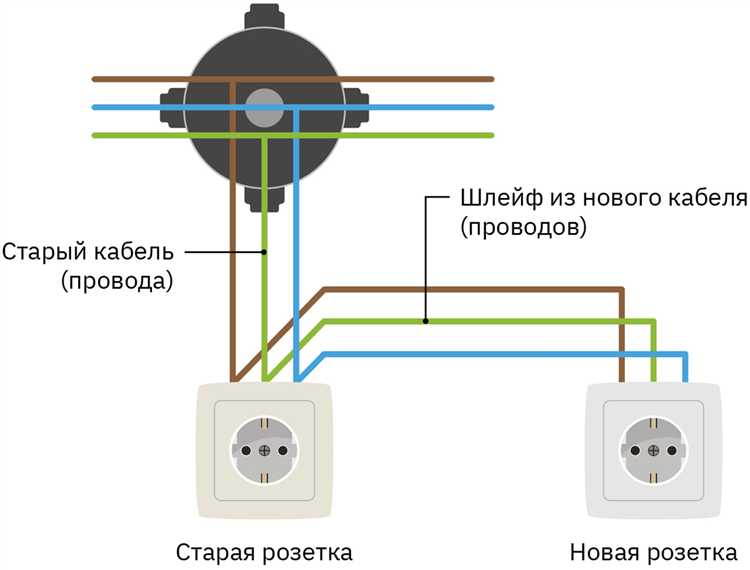

Как подготовить место для монтажа розетки с подсветкой
Определите точную высоту установки розетки – стандартное значение для жилых помещений составляет 30 см от уровня чистового пола. Убедитесь, что в выбранной зоне отсутствуют водопроводные и газовые трубы, а также арматура в бетонных стенах. Для проверки используйте бесконтактный детектор скрытой проводки.
Разметьте место под установку с помощью уровня и карандаша. Отметьте центр будущего подрозетника. Если планируется установка нескольких розеток в ряд, используйте шаблон или лазерный уровень для точного выравнивания.
С помощью коронки по бетону или гипсокартону (в зависимости от типа стены) выполните отверстие для подрозетника диаметром 68 мм. Удалите излишки материала и очистите нишу от пыли. Примерьте подрозетник, он должен входить плотно, без люфта. В бетонных стенах закрепите его на алебастр, в гипсокартоне – при помощи распорных лапок.
Подведите кабель питания. Сечение провода должно соответствовать нагрузке: для одиночной розетки достаточно медного кабеля ВВГнг-LS 3×1,5 мм². Оставьте запас длины не менее 15 см для удобства подключения. Проложите кабель в штробе или гофротрубе в соответствии с нормами ПУЭ.
Проверьте отсутствие напряжения на проводах перед любыми работами. Для этого используйте двухполюсный указатель напряжения. Только после этого можно переходить к монтажу механизма розетки с подсветкой.

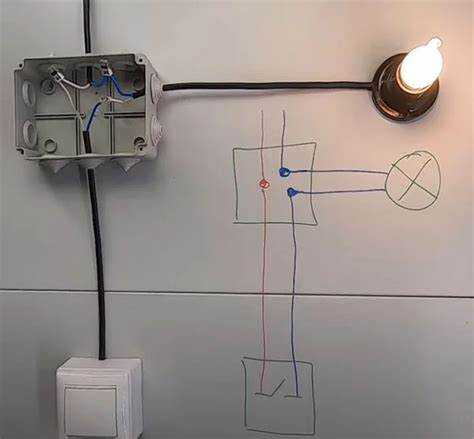

Подключение проводки: правильные схемы и советы
Для розетки с подсветкой потребуется три провода: фазный (L), нулевой (N) и заземляющий (PE). Подсветка требует обязательного наличия нуля, иначе она не будет работать. В стандартной схеме фазный провод подаётся на один контакт розетки, нулевой – на другой, а заземление подключается к соответствующей клемме корпуса.
При использовании скрытой проводки в стене укладывают кабель типа ВВГнг-LS с сечением не менее 1,5 мм². Для открытой проводки подойдут кабели с двойной изоляцией, например NYM. Все соединения выполняются в распаечной коробке, пайка или скрутка запрещены – применяйте клеммные зажимы типа WAGO.
Перед монтажом отключите питание и проверьте отсутствие напряжения на проводах индикаторной отверткой. Фазу определяйте тестером: при прикосновении к L загорится индикатор. Убедитесь, что подсветка розетки подключается параллельно контактам питания, а не последовательно – иначе устройство не будет функционировать корректно.
Если подсветка работает постоянно, даже при отключённой нагрузке, это указывает на отсутствие заземления или неправильное подключение нулевого провода. В таком случае проверьте схему и наличие потенциала на корпусе розетки.
Не соединяйте ноль и землю в одной точке – это создаёт опасность короткого замыкания. Все соединения должны быть выполнены с соблюдением цветовой маркировки: коричневый или чёрный – фаза, синий – ноль, жёлто-зелёный – земля.

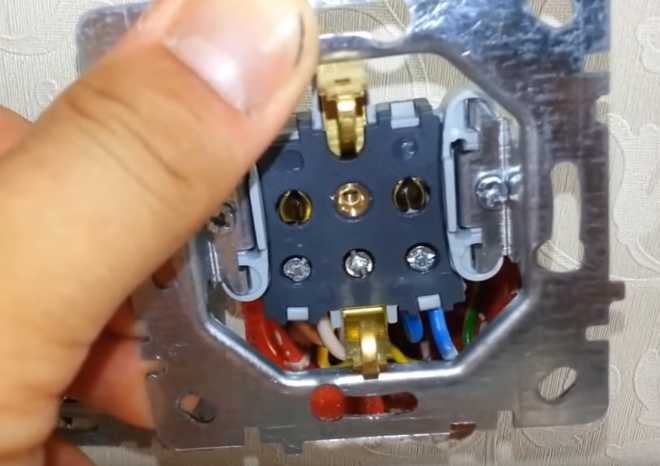

Как установить розетку с подсветкой на стену или в коробку
Перед началом работ отключите питание на распределительном щитке и убедитесь в отсутствии напряжения индикаторной отверткой. Используйте розетку с подсветкой, рассчитанную на стандартное напряжение 220 В и соответствующую нагрузке.
Если розетка устанавливается на стену, потребуется накладной корпус. Закрепите корпус дюбелями или саморезами на бетонной, кирпичной или гипсокартонной поверхности. Для установки в подрозетник (коробку) используйте встраиваемую модель. Убедитесь, что коробка прочно зафиксирована и не деформирована.
К розетке подведите три провода: фазу (L), ноль (N) и заземление (PE). Подключение подсветки выполняется параллельно между фазным и нулевым контактами. Убедитесь, что в конструкции розетки предусмотрена независимая подсветка – не у всех моделей она активируется корректно при отсутствии нагрузки.
Зачистите изоляцию проводов на 10–12 мм. Надежно зафиксируйте их в клеммах розетки: фазу к клемме L, ноль к N, заземление к обозначению ⏚. Убедитесь в отсутствии оголённых участков, выступающих из клемм.
Вставьте розетку в коробку, выровняйте по уровню, зафиксируйте винтами. После установки закрепите декоративную рамку. Включите питание и проверьте работоспособность: подсветка должна загореться при выключенной нагрузке, а сама розетка – стабильно подавать напряжение на подключённые устройства.
Тестирование работы розетки с подсветкой после подключения
Для проверки правильности подключения розетки с подсветкой необходимо выполнить несколько последовательных действий. Сначала убедитесь в отсутствии напряжения на клеммах с помощью индикаторной отвертки или мультиметра. Затем включите автоматический выключатель на щитке и проверьте наличие питания на розетке.
Проверка подсветки: подсветка должна загореться при выключенном положении вилки, сигнализируя о наличии напряжения. Если подсветка не включается, проверьте правильность подключения фазного и нулевого проводов к соответствующим контактам, а также исправность светодиода или лампы подсветки.
Испытание нагрузки проводят, подключив к розетке бытовой прибор с номинальной мощностью не выше максимальной нагрузки устройства. При включении прибора не должно наблюдаться искрения или запаха гари. Мультиметром измерьте напряжение на розетке – оно должно находиться в пределах 220–230 В.
Если подсветка горит постоянно или не загорается при отключенной вилке, возможно, допущена ошибка в схеме подключения подсветки. В этом случае отключите питание и перепроверьте схемы согласно инструкции производителя.
Заключительный этап – тестирование на механическую надежность: вставьте и извлеките вилку несколько раз, чтобы убедиться в отсутствии люфта и сохранении контакта. При обнаружении любых отклонений немедленно повторите проверку соединений.

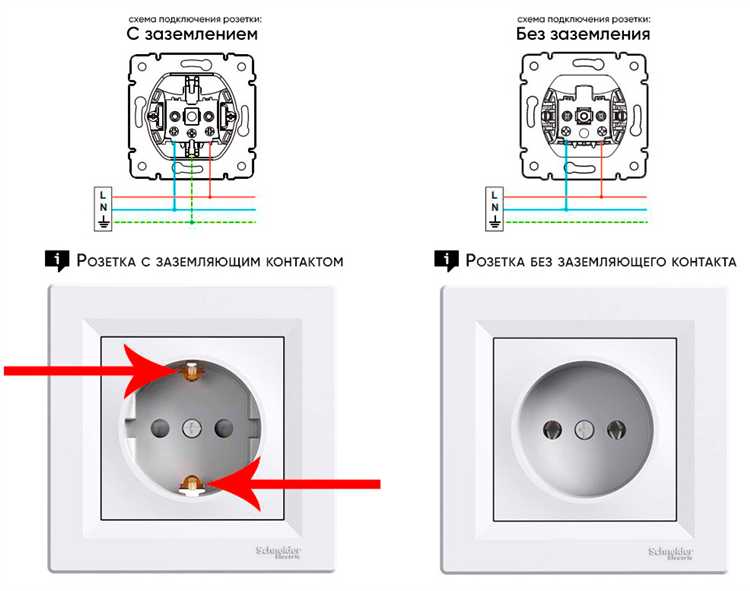

Как избежать ошибок при монтаже и подключении розетки с подсветкой
Правильный монтаж розетки с подсветкой требует внимательности к деталям и соблюдения техники безопасности. Чтобы исключить ошибки, придерживайтесь следующих рекомендаций:
- Выбор подходящего кабеля и сечения проводов: Для подсветки обычно используется низковольтный провод (например, 12 В), с сечением не менее 0,5 мм². Для основной линии питания розетки – медные провода с сечением от 1,5 мм², в зависимости от нагрузки.
- Корректное определение фазного, нулевого и заземляющего проводов: Используйте индикаторную отвёртку или тестер перед подключением. Ошибочное подключение фазы и нуля приведет к неработающей подсветке или опасным ситуациям.
- Подключение подсветки через отдельный выход на механизме розетки: Многие модели предусматривают отдельные клеммы для подсветки. Не объединяйте подсветку с линией питания напрямую – это может вызвать короткое замыкание.
- Изоляция контактов и надежное крепление проводов: Все соединения должны быть тщательно затянуты и изолированы с помощью термоусадочной трубки или изоленты. Свободные контакты вызывают искрение и перегрев.
- Использование защитных устройств: Убедитесь, что цепь снабжена УЗО или дифференциальным автоматом, особенно если в розетке есть подсветка. Это снизит риск поражения электрическим током.
- Соблюдение полярности подсветки: Если подсветка светодиодная, соблюдайте полярность подключения – неправильное включение может вывести светодиоды из строя.
- Проверка работы подсветки до фиксации розетки в стене: После подключения проверьте включение подсветки и работу розетки с помощью мультиметра или индикатора напряжения. Это позволит избежать повторного демонтажа.
- Монтаж в сухом помещении с отсутствием пыли: Пыль и влага влияют на работу подсветки и могут вызвать короткое замыкание, поэтому подключение лучше выполнять в чистых условиях.
Вопрос-ответ:
Какие инструменты понадобятся для подключения розетки с подсветкой своими руками?
Для работы потребуются стандартные инструменты: отвертка с плоским и крестовым наконечником, индикаторная отвертка или тестер для проверки напряжения, кусачки для проводов, а также пассатижи и изолента. Кроме того, понадобится сама розетка с подсветкой и подходящий провод.
Как определить, куда подключать провода при монтаже розетки с подсветкой?
Обычно на корпусе розетки указаны клеммы: фаза, ноль и заземление. Фаза подключается к контакту с маркировкой «L», ноль — к «N», а заземление — к символу заземления. Подсветка в большинстве моделей подключается параллельно к линии питания, часто через дополнительный контакт или встроенный резистор. Перед подключением стоит проверить схему, приложенную к устройству.
Можно ли подключить розетку с подсветкой в старой проводке без заземления?
Да, розетку с подсветкой можно установить и в такой проводке. Подсветка обычно питается от фазы и нуля, а заземление не влияет на её работу. Однако отсутствие заземления снижает безопасность использования, поэтому при возможности рекомендуется провести заземляющий провод для защиты от короткого замыкания и электрического удара.
Какие меры предосторожности нужно соблюдать при самостоятельном подключении розетки с подсветкой?
Перед началом работы обязательно отключите электропитание на соответствующем автомате. Используйте индикатор для проверки отсутствия напряжения в проводах. Соблюдайте правила изоляции соединений, не допускайте оголенных жил. Если сомневаетесь в своих навыках, лучше обратиться к квалифицированному электрику.
Какие типичные ошибки встречаются при подключении розетки с подсветкой и как их избежать?
Часто ошибки связаны с перепутыванием фазы и нуля, неправильным подключением подсветки или отсутствием надежного контакта. Это может привести к неработающей подсветке или даже короткому замыканию. Чтобы избежать проблем, следует внимательно изучить инструкцию, использовать индикатор напряжения и крепко зажимать провода в клеммах. Не стоит также забывать о заземлении, если оно предусмотрено в системе.
Как правильно подключить розетку с подсветкой, чтобы избежать замыканий и других проблем?
Для подключения розетки с подсветкой необходимо соблюдать несколько важных правил. Сначала убедитесь, что питание на щитке отключено. Затем подготовьте провода: фазный (обычно коричневый или красный), нулевой (синий) и провод заземления (зеленый с желтой полосой). Подсветка обычно подключается параллельно, поэтому к ней подключают фазу и ноль с соответствующих клемм. Важно надежно закрепить все соединения, использовать качественные клеммы и проверить правильность подключения с помощью тестера перед включением питания. Если есть сомнения, лучше проконсультироваться с квалифицированным электриком.
