Розетки с заземляющим контактом обеспечивают дополнительную защиту от поражения электрическим током при пробое изоляции. Их установка особенно актуальна в помещениях с повышенной влажностью и при подключении мощной бытовой техники – стиральных машин, духовых шкафов, бойлеров. Наличие заземления позволяет мгновенно сработать устройству защитного отключения (УЗО) или автомату при возникновении аварийной ситуации.
Перед началом работ необходимо убедиться, что в электропроводке дома предусмотрена система заземления. В современных домах, как правило, используется система TN-C-S с отдельным проводом PE (жёлто-зелёного цвета). В старых постройках распространена схема TN-C, где заземление отсутствует, и подключение розеток с защитным контактом требует доработки проводки или перехода на дифференциальную защиту.
Для монтажа потребуется розетка с заземляющим контактом, трёхжильный кабель с сечением не менее 1,5 мм² (медь), автоматический выключатель соответствующего номинала, а также инструмент: индикаторная отвертка, пассатижи, стриппер или нож для снятия изоляции. Все работы необходимо выполнять при отключенном напряжении с проверкой отсутствия фазы тестером.
Контакт заземления в розетке всегда подключается к среднему клеммному винту и маркируется символом ⏚. Ноль (N) соединяется с левым контактом, фаза (L) – с правым. Нарушение этой схемы может привести к ошибкам в работе защиты. Провода в клеммах фиксируются надёжно, но без деформации жил. После подключения розетка крепится в монтажной коробке, закрывается лицевой панелью и проверяется тестером на наличие напряжения и корректность подключения.
Как определить наличие заземляющего контура в квартире или доме
Далее – проверка розеток. Используйте индикаторную отвёртку или мультиметр:
- Вставьте щупы мультиметра в фазный и нулевой контакты – должно быть напряжение около 220 В.
- Затем измерьте между фазой и заземлением – при наличии контура напряжение будет в пределах 190–230 В.
- Между нулём и заземлением напряжения быть не должно (допустимо не более 5 В).
Если розетки старого образца и не имеют заземляющего контакта, проверка возможна только в распредкоробке или на щите. Также возможно наличие заземления через так называемое «зануление» – соединение защитного провода с рабочим нулём. Это запрещено по современным нормам и требует модернизации.
Для 100% уверенности обратитесь к схеме электроустановки или технической документации. В новых домах по СНиП и ПУЭ заземление должно быть предусмотрено изначально. В старых постройках, особенно до 1970-х годов, заземляющий контур часто отсутствует.
Если сомневаетесь, вызовите электрика с мегаомметром. Прибор измерит сопротивление заземляющего проводника – оно не должно превышать 4 Ом для частных домов и 0,5 Ом для многоэтажек.
Выбор розетки с заземляющим контактом: на что обратить внимание
При выборе розетки с заземлением в первую очередь следует учитывать тип установки – накладная или встроенная. Для бетонных и кирпичных стен предпочтительны встраиваемые модели, обеспечивающие компактность и устойчивость к механическим нагрузкам. Для деревянных или временных конструкций больше подойдут накладные розетки.
Ориентируйтесь на номинальные параметры: ток не менее 16 А и напряжение 220–250 В. Эти значения должны соответствовать или превышать характеристики электросети в помещении. Отдавайте предпочтение розеткам с латунными или бронзовыми контактами – они лучше сопротивляются нагреву и коррозии.
Проверяйте наличие двойного заземляющего контакта – он обеспечивает более надежный отвод тока в случае короткого замыкания. Европейский стандарт (Schuko, тип F) предусматривает именно такую конструкцию, в отличие от устаревших советских розеток.
Обратите внимание на наличие защиты от детей, особенно если розетка устанавливается в жилом помещении. Механические шторки предотвращают случайный контакт с токоведущими частями.
Корпус должен быть изготовлен из негорючего пластика, устойчивого к УФ-излучению. Избегайте дешевых моделей с хрупким корпусом – они трескаются при установке или при затяжке проводов.
Проверяйте маркировку: наличие сертификатов соответствия (например, ГОСТ, CE) говорит о прохождении контроля качества. Уточняйте степень защиты IP, если розетка будет использоваться во влажных или пыльных зонах. Минимальное значение – IP44 для ванной или кухни.
Какие инструменты и материалы понадобятся для подключения

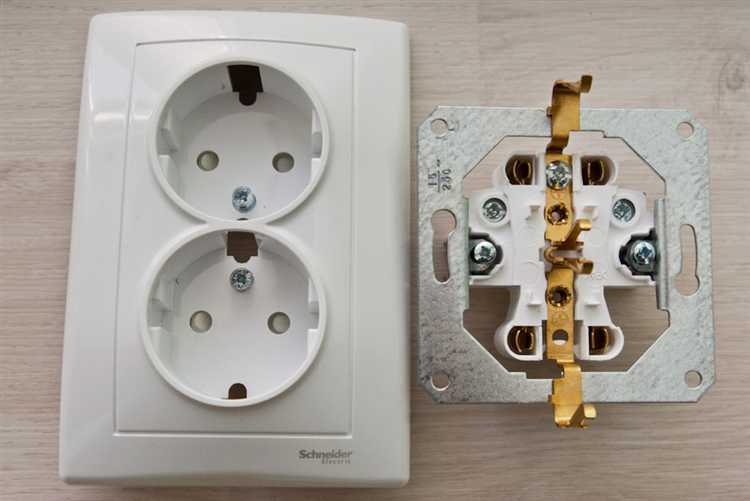

Для монтажа розетки с заземлением потребуется розетка с контактами заземления, рассчитанная на номинальный ток не менее 16 А. Обязательное условие – наличие отдельного заземляющего проводника в кабеле.
Используйте кабель типа ВВГнг 3×2.5 мм² для медной проводки. Если проводка алюминиевая, необходимо соединение через переходные клеммы типа WAGO с соответствующей маркировкой Al/Cu.
Понадобится автоматический выключатель на 16 А, установленный в распределительном щитке. Наличие УЗО с током утечки 30 мА повысит безопасность.
Из инструментов необходимы: индикаторная отвертка для проверки наличия напряжения, плоская и крестовая отвертки для монтажа, бокорезы для зачистки и обрезки проводов, стриппер для снятия изоляции, а также мультиметр для контроля сопротивления и правильности подключения.
Монтажная коробка (подрозетник) выбирается в зависимости от типа стены: под установку в бетон – с крепежными лапками, для гипсокартона – с распорными ушками. Используйте алебастр или гипсовую смесь для фиксации подрозетника в бетонной стене.
Дополнительно потребуется термоусадочная трубка или изолента для защиты оголённых участков, если соединения проводов производятся вручную без клеммников.

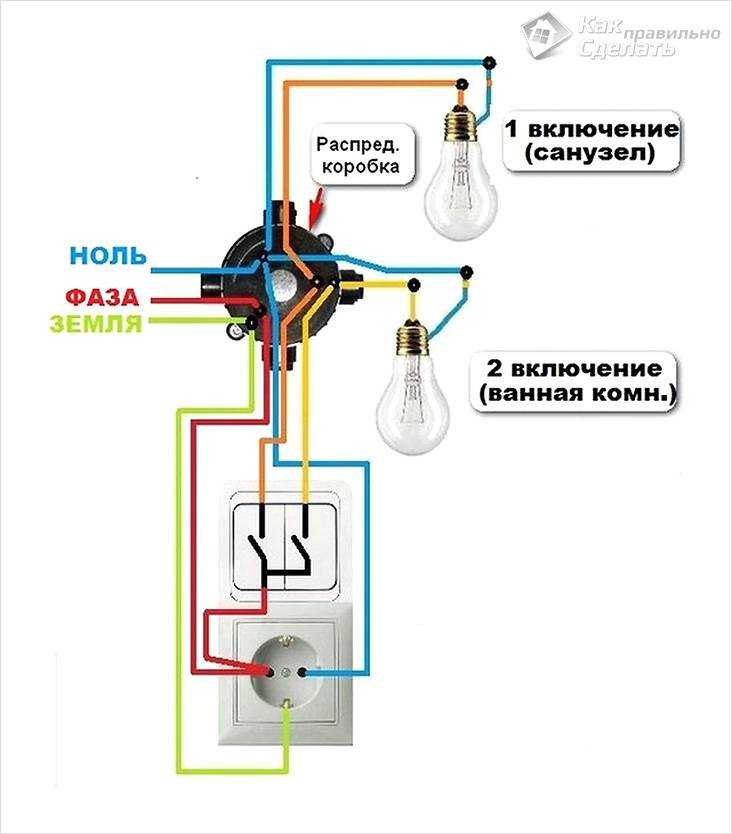

Подключение розетки с заземлением к двухпроводной электропроводке
Допустимо использовать устройство защитного отключения (УЗО), рассчитанное на двухпроводную сеть. Оно не заменяет заземление, но снижает риск поражения током при утечке. Устанавливается УЗО на вводе в квартиру, номинал подбирается по мощности сети (обычно 16–25 А, ток утечки – 30 мА).
При монтаже:
- Определите фазу и ноль индикаторной отверткой или мультиметром.
- Подключите фазу к контакту «L», ноль – к «N» на розетке.
- Контакт «земля» на розетке оставьте неподключённым.
Нельзя соединять заземляющий контакт с нулевым – при его обрыве на корпус подключенного прибора может попасть напряжение 220 В. Единственный правильный способ реализовать заземление – провести отдельный PE-провод от электрощита, если он заземлён по схеме TN-S или TN-C-S.
Подключение розетки с заземлением к трёхпроводной электропроводке
Трёхпроводная система включает фазу (L), ноль (N) и заземляющий провод (PE). При подключении розетки с заземлением важно строго соблюдать маркировку и порядок соединений.
- Отключите питание на распределительном щите. Убедитесь в отсутствии напряжения индикаторной отвёрткой.
- Снимите лицевую панель розетки и подготовьте контакты для подключения.
- Идентифицируйте провода:
- Фаза – чаще всего чёрного, коричневого или серого цвета.
- Ноль – синий или голубой.
- Заземление – жёлто-зелёный.
- Подключите провода к клеммам розетки:
- L (фаза) – клемма с маркировкой L или без обозначения, обычно справа.
- N (ноль) – клемма с маркировкой N, обычно слева.
- PE (заземление) – центральная или верхняя клемма, соединённая с металлическими ушками.
- Затяните винты клемм. Не допускается люфт или слабый контакт.
- Убедитесь, что заземляющий провод не перепутан с нулевым. Используйте мультиметр для прозвонки между заземлением и шиной PE в щите.
- Закрепите розетку в подрозетнике, установите лицевую панель.
- Включите питание и проверьте работу розетки. Индикация на тестере или подключённый прибор должны подтвердить правильность подключения.
Никогда не соединяйте заземление с нулём – это нарушает правила ПУЭ и создаёт угрозу поражения током при обрыве нуля.
Правила размещения и высоты установки розеток с заземлением
Розетки с заземлением следует устанавливать на высоте от 30 до 45 см от чистого пола. Это обеспечивает удобство подключения бытовой техники и защищает элементы от повреждений, связанных с попаданием влаги и механическим воздействием. В помещениях с повышенной влажностью, например, на кухнях и в ванных комнатах, монтаж разрешается выполнять на высоте не ниже 1 м, чтобы исключить контакт с водой.
Расположение розеток должно учитывать удобство доступа и функциональное назначение пространства. В жилых комнатах оптимально размещать их около рабочих зон и мебели с учетом длины сетевых кабелей. Минимальное расстояние между розетками с заземлением – 15 см, чтобы избежать перегрузки и обеспечить возможность установки нескольких вилок.
Запрещено устанавливать розетки с заземлением в непосредственной близости от источников тепла и водопроводных труб. Расстояние от отопительных приборов должно составлять не менее 50 см, от труб водоснабжения – не менее 20 см для предотвращения коррозии и короткого замыкания.
Для наружных и промышленных помещений рекомендуется использовать специальные влагозащищённые розетки с классом защиты не ниже IP44, устанавливаемые на высоте не менее 60 см от пола. В местах общего пользования и проходах высота монтажа может варьироваться от 40 до 50 см с учетом удобства использования и безопасности.

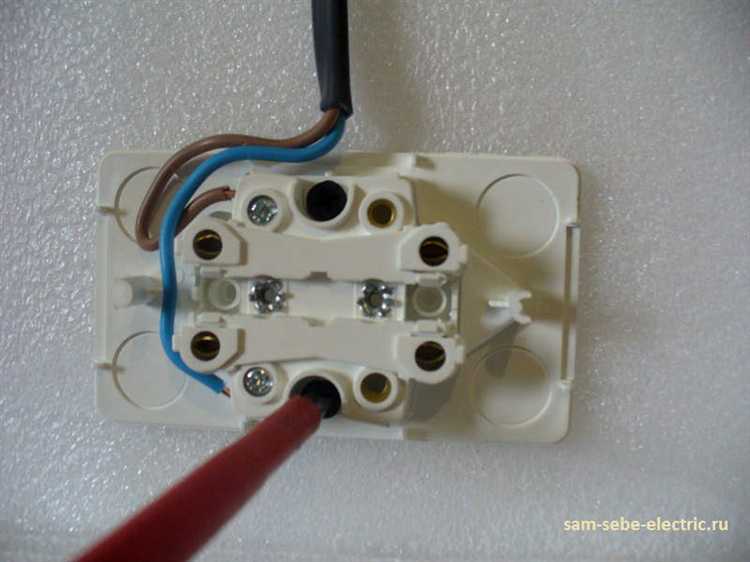

Проверка правильности подключения с помощью мультиметра
Для проверки правильности подключения розетки с заземлением мультиметр нужно перевести в режим измерения переменного напряжения (ACV) с диапазоном от 200 В и выше. Сначала измерьте напряжение между фазным контактом и нулём – должно быть около 220 В ±10%. Аналогично проверьте напряжение между фазой и заземлением. Если есть заземление, напряжение между нулём и землёй не должно превышать 5 В.
Для проверки целостности заземления переведите мультиметр в режим измерения сопротивления (Ом). Один щуп приложите к заземляющему контакту розетки, другой – к заземляющему проводу в распределительной коробке или к металлическому корпусу электрощита. Сопротивление должно быть менее 1 Ом. Значение выше 10 Ом указывает на плохой контакт или отсутствие правильного заземления.
Проверка отсутствия короткого замыкания проводится замером сопротивления между фазой и нулём, фазой и землёй при выключенном питании. Результат должен показывать очень высокое сопротивление (бесконечность или несколько мегаом), иначе возможен дефект или неправильное подключение.
Для дополнительной проверки можно использовать режим прозвонки цепи (звуковой сигнал мультиметра). Он позволяет выявить неверное соединение контактов внутри розетки или наличие скрытых обрывов проводов.
Все измерения рекомендуется выполнять при отключенном электропитании (кроме замеров напряжения). Если мультиметр не показывает ожидаемые значения, необходимо перепроверить соединения, особое внимание уделяя правильности подключения заземляющего провода.

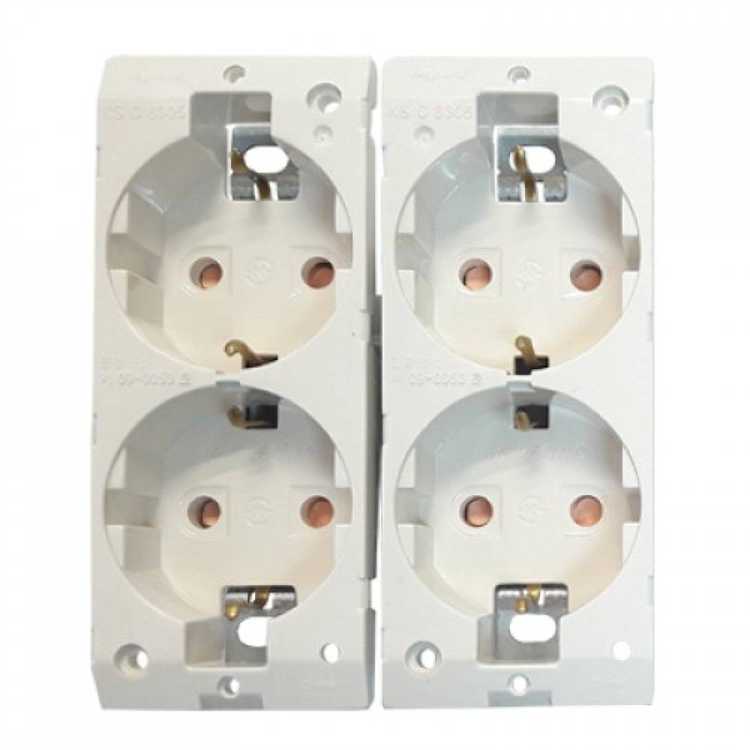

На что обратить внимание при замене старой розетки на новую с заземлением
При замене розетки без заземления на модель с заземляющим контактом важно учитывать несколько технических аспектов, обеспечивающих безопасность и корректную работу.
- Проверка наличия и целостности заземляющего проводника:
- Перед установкой убедитесь, что в распределительной коробке присутствует заземляющий провод (обычно жёлто-зелёного цвета).
- Отсутствие заземления требует прокладки отдельного провода или использование УЗО с дифференциальным током, но полноценное заземление предпочтительнее.
- Используйте мультиметр для проверки сопротивления заземляющего контура – оно должно быть ниже 4 Ом.
- Соответствие сечений проводов:
- Провода, подключаемые к розетке, должны соответствовать нагрузке и требованиям ПУЭ (обычно минимум 1.5 мм² для освещения, 2.5 мм² для розеток).
- Если сечение провода меньше, рекомендуется заменить линию, чтобы избежать перегрева и пожара.
- Выбор правильной розетки:
- Используйте розетки с заземляющим контактом, сертифицированные по ГОСТ или ТУ, с максимальным током не ниже номинала линии (обычно 16 А).
- Обратите внимание на качество клемм и механизм фиксации проводов – предпочтительны винтовые или пружинные зажимы с надежным контактом.
- Технология подключения:
- Подключайте фазный (L), нулевой (N) и заземляющий (PE) провода строго по маркировке и инструкции производителя.
- Не перепутывайте ноль и фазу – это снизит риск поражения электрическим током и обеспечит корректную работу защитных устройств.
- Все соединения должны быть плотно зажаты, без оголенных проводов, выступающих за клеммы.
- Оценка состояния электропроводки:
- Если изоляция проводов повреждена или проводка слишком старая, замените кабель перед установкой новой розетки.
- Используйте защитные гильзы и изоленту только в местах соединений внутри коробки.
- Проверка работы заземления после монтажа:
- Проверьте с помощью тестера целостность цепи заземления, измерьте сопротивление.
- Для бытовых условий сопротивление заземления должно быть в пределах 1-4 Ом, в идеале – как можно меньше.
- Соответствие требованиям безопасности:
- Перед началом работы обязательно отключите напряжение в распределительном щитке.
- Используйте изолированные инструменты и средства индивидуальной защиты.
- После монтажа проверьте работу розетки с помощью индикаторной отвертки и мультиметра.
Вопрос-ответ:
Как правильно определить, нужна ли розетка с заземлением в квартире?
Розетка с заземлением необходима для обеспечения безопасности при эксплуатации электроприборов, которые имеют металлический корпус. Если в вашей квартире проводка выполнена с заземляющим проводом (обычно зеленого или желто-зеленого цвета), то установка такой розетки позволит снизить риск поражения электрическим током и предотвратить повреждение техники. Чтобы проверить наличие заземления, можно использовать тестер или обратиться к электрику для осмотра электросети.
Какие инструменты понадобятся для самостоятельного подключения розетки с заземлением?
Для подключения розетки с заземлением потребуются следующие инструменты: отвертка с изолированной ручкой, индикатор напряжения, кусачки или бокорезы, пассатижи, а также изолента и, если нужно, тестер для проверки правильности подключения. Важно работать с отключенным электричеством и тщательно соблюдать технику безопасности, чтобы избежать короткого замыкания или удара током.
В чем отличие подключения розетки с заземлением от обычной двухконтактной розетки?
Основное отличие заключается в наличии третьего контакта — заземляющего. В обычной двухконтактной розетке есть только фаза и ноль, а в розетке с заземлением дополнительно подключается провод заземления. Этот провод предназначен для отвода тока на случай повреждения изоляции или короткого замыкания. При подключении важно правильно соединить каждый провод с соответствующим контактом розетки: фазу — с фазным контактом, ноль — с нулевым, а заземление — с заземляющим контактом. Ошибки в подключении могут привести к отказу защитных устройств и опасности для пользователей.
Можно ли заменить старую розетку без заземления на новую с заземлением, если в стене нет заземляющего провода?
Если в электропроводке отсутствует заземляющий провод, просто заменить розетку на розетку с заземлением нельзя — заземление не будет работать, и безопасность не повысится. Для правильной установки нужно провести дополнительный заземляющий провод от щитка или сделать отдельный заземляющий контур. Без этого подключение будет бессмысленным и потенциально опасным. Рекомендуется проконсультироваться с квалифицированным электриком, который сможет оценить возможность организации заземления в вашей квартире.
