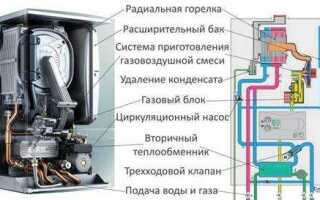

Как работает датчик температуры газового котла

Температурные датчики являются важнейшими элементами системы управления газовыми котлами. Их задача – точно измерять температуру воды или воздуха в системе отопления, обеспечивая безопасную и эффективную работу устройства. Датчики контролируют температурные колебания, сигнализируя о необходимости включения или выключения нагрева. Без них работа котла была бы непредсказуемой и неэкономичной.

Типы температурных датчиков в газовых котлах варьируются в зависимости от принципа измерения: термопары, терморезисторы (NTC, PTC) и полупроводниковые датчики. Каждый из них имеет свои особенности в применении. Термопары используются для измерения высоких температур, терморезисторы – для более точного контроля в пределах от -50 до +150 °C, что делает их идеальными для большинства бытовых моделей котлов.

Работа большинства температурных датчиков основана на изменении физического свойства материала при воздействии тепла. Например, терморезистор изменяет своё сопротивление в зависимости от температуры, что позволяет контролировать изменения в системе отопления. На основе этих данных котёл корректирует работу горелки, поддерживая заданную температуру воды или воздуха, предотвращая перегрев или излишний расход газа.

Настройка и калибровка датчиков имеет ключевое значение для стабильной работы котла. Неправильная калибровка может привести к неверному регулированию температуры, что, в свою очередь, снизит эффективность отопления и увеличит расход топлива. Регулярная проверка датчиков и их корректировка позволяет не только улучшить эксплуатационные характеристики устройства, но и продлить срок службы котла.

Как работает температурный датчик в газовом котле?

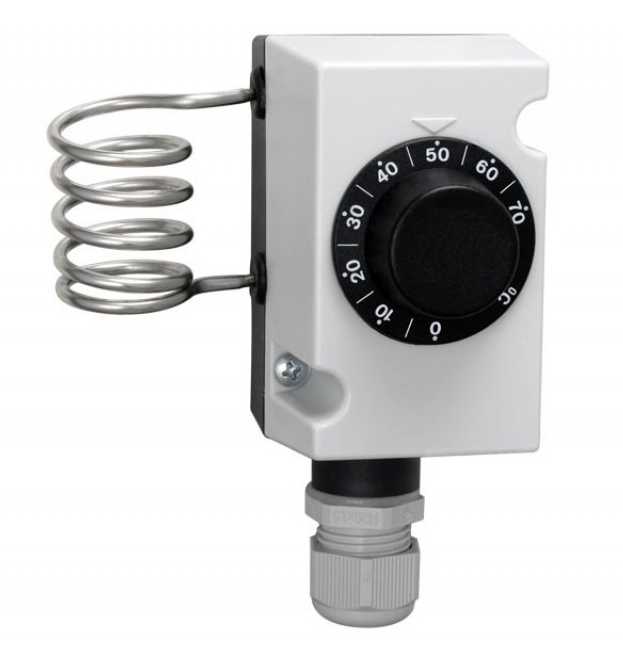

Температурный датчик газового котла предназначен для контроля температуры воды в системе отопления или горячего водоснабжения. Он позволяет котлу регулировать свою работу, обеспечивая оптимальный температурный режим и предотвращая перегрев или недогрев.

Основной принцип работы температурного датчика основан на изменении физических свойств материала датчика при изменении температуры. Наиболее распространёнными типами датчиков в котлах являются термисторы и термопары.

• Термисторы – это полупроводниковые элементы, сопротивление которых изменяется в зависимости от температуры. Они часто используются в котлах с электронной системой управления. Их преимуществом является высокая точность и быстрый отклик.
• Термопары – это устройства, основанные на создании электрического сигнала при разнице температур на двух контактах, выполненных из различных металлов. Они обычно применяются в более старых моделях котлов, где требуется высокая надёжность при экстремальных температурах.

Как только температура воды изменяется, датчик передает информацию в контроллер котла. Контроллер, в свою очередь, регулирует работу горелки, поддерживая нужную температуру. Если температура воды достигает заданного порога, котел отключает подачу газа или уменьшает интенсивность горения.

При этом датчик выполняет функцию защиты котла. Если температура воды становится слишком высокой, датчик может сигнализировать о перегреве, что приводит к автоматическому отключению устройства или активации системы защиты. Это позволяет избежать выхода котла из строя и повышения уровня безопасности эксплуатации.

Важным моментом является правильная калибровка температурного датчика. Неисправный или некалиброванный датчик может приводить к неточной работе котла, что может привести как к повышенному расходу газа, так и к недогреву помещений. Регулярная проверка датчиков и замена их при необходимости – это важная часть обслуживания газового котла.

• Преимущества температурных датчиков:
• Повышение энергоэффективности
• Управление температурой с высокой точностью
• Защита устройства от перегрева
• Недостатки:
• Необходимость регулярного обслуживания и калибровки
• Высокая стоимость в некоторых моделях котлов

Основные типы температурных датчиков, используемых в котлах

Термопары представляют собой устройства, которые работают на основе явления термоэлектрического эффекта. Когда два разных металла соединяются, и на соединении появляется температура, возникает электрический потенциал, пропорциональный температуре. Термопары устойчивы к высоким температурам, что делает их идеальными для использования в котлах, где температура может превышать 1000°C. Они обеспечивают быструю реакцию на изменения температуры, но требуют калибровки и могут иметь погрешности при изменении условий работы.

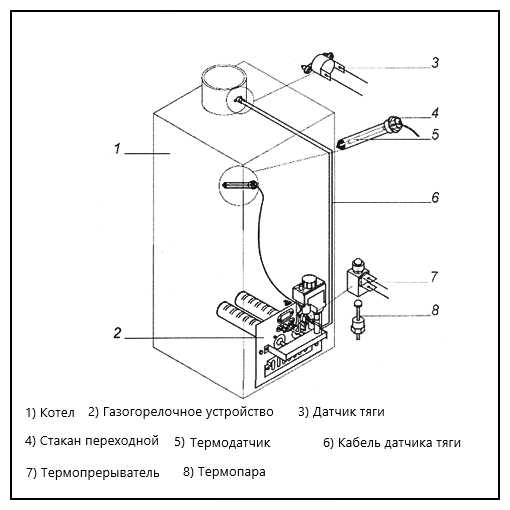

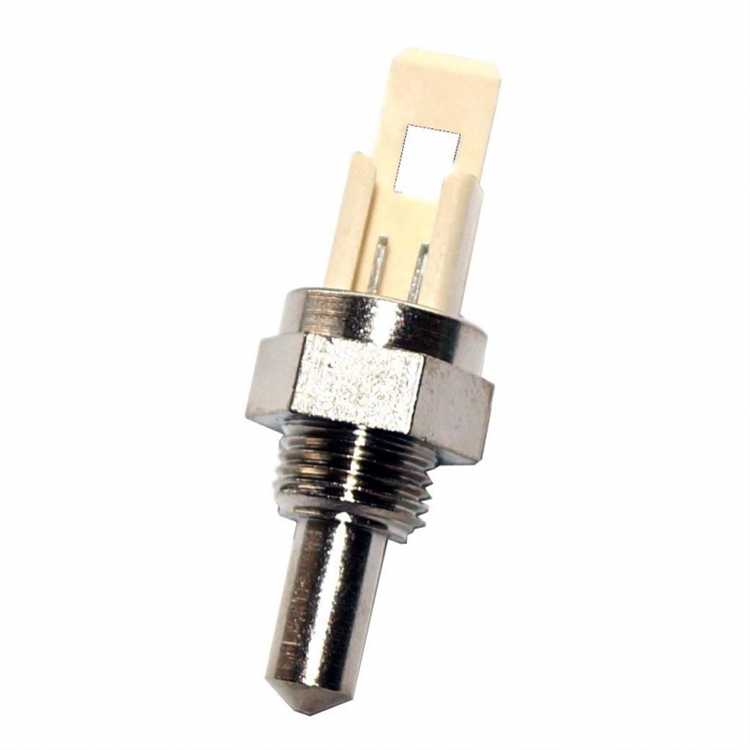

Термисторы – это полупроводниковые устройства, сопротивление которых изменяется в зависимости от температуры. В котлах чаще всего используются термисторы с отрицательным температурным коэффициентом (NTC), то есть их сопротивление уменьшается с повышением температуры. Такие датчики обладают высокой чувствительностью и точностью на низких и средних температурах, но ограничены в работе при слишком высоких температурах (выше 250°C), что ограничивает их использование в определенных моделях котлов.

Сопротивлительные датчики (RTD) функционируют на основе изменения сопротивления проводника при изменении температуры. Они обладают высокой стабильностью и точностью измерений, особенно на средних и высоких температурах. RTD часто используются в современных газовых котлах для контроля температуры теплоносителя и поддержания нужной температуры в системе. Несмотря на высокую точность, такие датчики требуют более сложной схемы подключения и более высоких затрат на установку.

Каждый тип датчика имеет свои особенности и применяется в зависимости от температурных условий и требований к точности измерений. Для высокотемпературных котлов предпочтительнее использовать термопары, а для систем, где важно поддержание стабильности температуры при умеренных значениях, наиболее подходящими являются термисторы и сопротивлительные датчики. Важно также учитывать, что выбор датчика влияет на надежность работы котла и эффективность системы управления.

Принцип действия термопары в газовом котле

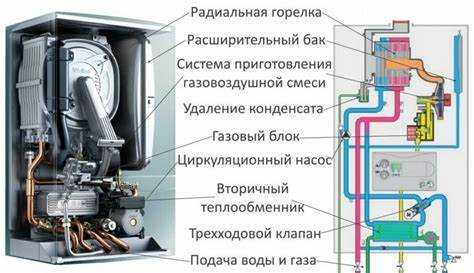

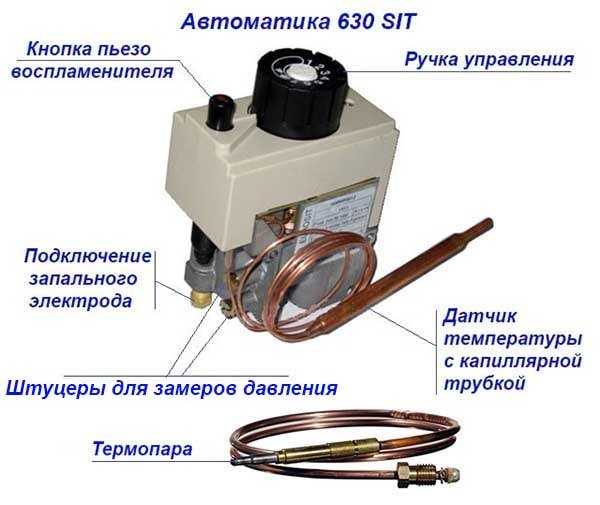

Термопара в газовом котле служит для контроля температуры теплоносителя или другого элемента системы. Она состоит из двух проводников из разных металлов, соединённых на одном конце. Этот участок соединения называется спаём, и именно на нём происходит изменение температуры, которое и измеряется термопарой.

При нагреве одного из проводников термопары на спае возникает электрический ток, пропорциональный температуре. Чем выше температура, тем выше напряжение, которое генерируется. Этот принцип называется эффектом Зеебека. Напряжение, полученное на спае, измеряется с помощью специализированного устройства (термопреобразователя), которое передаёт данные в систему управления котлом.

Для газовых котлов обычно используются термопары типа K или J, которые обеспечивают точность измерений в диапазоне температур от -200°C до +1372°C (тип K) или от -40°C до +750°C (тип J). Эти типы термопар подходят для работы в агрессивных условиях и выдерживают высокие температуры, характерные для газовых котлов.

Термопара в газовом котле выполняет роль датчика, который передает информацию в контроллер котла, обеспечивая защиту системы. Если температура превышает заданное значение, термопара сигнализирует об этом, и система автоматически снижает мощность горелки или отключает её, предотвращая перегрев. Это увеличивает безопасность эксплуатации устройства и продлевает срок службы оборудования.

Важно правильно установить термопару. Она должна располагаться в точке, где температура наиболее точно отражает состояние теплоносителя, чтобы предотвратить ложные срабатывания системы защиты. Кроме того, необходимо регулярно проверять целостность термопары, так как её повреждения или загрязнения могут привести к неправильным показаниям.

Роль термистора в измерении температуры в газовом котле

Основная задача термистора в котле – мониторинг температуры воды или теплоносителя, что позволяет системе регулировать процесс нагрева и поддерживать оптимальные условия для работы котла. Изменение сопротивления термистора с ростом или снижением температуры дает контроллеру котла точные данные для управления процессом горения.

В зависимости от типа термистора (NTC или PTC), его сопротивление либо уменьшается, либо увеличивается с повышением температуры. В котле чаще всего используются термисторы NTC (отрицательный температурный коэффициент), где сопротивление уменьшается при повышении температуры. Это свойство термистора позволяет высокоточно регулировать подачу газа и поддержание оптимальной температуры в контуре отопления.

Термисторы с низким сопротивлением при высоких температурах способны быстрее реагировать на изменения температуры, что критично для точного управления горением в котле. Это также способствует повышению энергоэффективности устройства, поскольку котел может автоматически регулировать интенсивность работы в зависимости от потребностей в отоплении.

Кроме того, термисторы защищают газовый котел от перегрева. Если температура превышает безопасный предел, датчик может сигнализировать системе, которая, в свою очередь, отключит котел или уменьшит его мощность, предотвращая поломки или аварийные ситуации.

Правильный выбор и установка термистора в газовом котле напрямую влияют на его долговечность и эффективность работы. Рекомендуется использовать термисторы с точными характеристиками и изготавливать их из материалов, устойчивых к агрессивным условиям эксплуатации, чтобы минимизировать ошибки в измерениях и увеличить срок службы котла.

Как датчик температуры влияет на безопасность работы котла?

Основной функцией температурного датчика является контроль за рабочими параметрами теплообменника. Если температура выходит за пределы установленных значений, датчик посылает сигнал в управляющую систему котла, которая в свою очередь отключает устройство. Это предотвращает перегрев и снижает вероятность поломки внутренних компонентов котла, таких как насосы, термостаты или теплообменник.

Преимущества использования температурного датчика:

1. Защита от перегрева: Датчик автоматически отключает котел при превышении допустимой температуры, предотвращая возможное повреждение устройства и утечку газа.

2. Снижение риска взрыва: В случае перегрева котел может подвергнуться повышенному давлению, что увеличивает риск аварийных ситуаций. Датчик температуры контролирует давление и поддерживает его в безопасных пределах.

3. Эффективность работы котла: Датчик помогает поддерживать оптимальный режим работы устройства, предотвращая перерасход энергии и снижая риски появления неисправностей.

Для обеспечения надежной работы датчика температуры важно регулярно проверять его функциональность и точность показаний. Нарушение работы датчика или его некорректные показания могут привести к неверным решениям управляющей системы, что повысит риск аварийных ситуаций.

Правильная настройка температурного датчика и его регулярное обслуживание являются необходимыми условиями для долгосрочной безопасной эксплуатации газового котла.

Что происходит при неисправности температурного датчика?

Неисправность температурного датчика в газовом котле может привести к неправильному контролю за температурой теплоносителя, что в свою очередь нарушает работу системы отопления. Когда датчик выходит из строя, он может подавать неверные данные на плату управления, из-за чего котел может работать в неправильном режиме.

Основной симптом неисправности – это значительное отклонение показателей температуры на панели управления от реальных значений в системе. Например, котел может показывать нормальную температуру, а на самом деле теплоноситель будет перегреваться или, наоборот, недостаточно нагреваться. Это может привести к перепадам температуры в системе отопления и неэффективной работе устройства.

Также, неисправный датчик может привести к циклическим сбоям в работе котла. К примеру, котел может постоянно включаться и выключаться без необходимости или работать в аварийном режиме, что сокращает его срок службы. В некоторых случаях котел может вовсе не запускаться, если температурный датчик не передает данные в систему контроля.

Рекомендуется регулярно проверять состояние датчика, чтобы избежать таких проблем. Если котел не реагирует на изменения температуры или ведет себя нестабильно, стоит проверить датчик на наличие механических повреждений или загрязнений. Иногда проблему можно решить простым очисткой контактов или заменой элемента.

Если неисправность датчика не устранена, это может привести к перегреву системы, повышению расхода топлива и возможному выходу из строя других компонентов котла, таких как теплообменник или система безопасности. Важно помнить, что своевременная диагностика и замена неисправных компонентов повышают безопасность эксплуатации и эффективность работы оборудования.

Как правильно настроить температурный датчик газового котла?

Перед настройкой убедитесь, что датчик правильно установлен и не имеет механических повреждений. Проверьте, чтобы датчик был размещен в местах, где температура соответствует реальной температуре системы отопления, а не в местах с высоким тепловым излучением или воздушными потоками, которые могут исказить показания.

Шаги для настройки температурного датчика:

1. Проверьте диапазон температур: Каждый датчик имеет свой диапазон рабочих температур. Убедитесь, что он подходит для температуры в вашей системе отопления. Обычно температурные датчики для газовых котлов работают в диапазоне от 0 до 100°C, но для точной настройки необходимо ориентироваться на максимально допустимую температуру воды в вашей системе.

2. Подключение и калибровка: При подключении датчика важно правильно подключить его к системе управления котлом. Для этого используйте только рекомендованные производителем соединения и проводку. После подключения следует выполнить калибровку устройства. Для этого используйте внешние калибровочные устройства или температуры с известным значением. Калибровка поможет устранить возможные погрешности датчика.

3. Настройка температурных порогов: У большинства современных газовых котлов есть возможность настраивать температурные пороги срабатывания – минимальную и максимальную температуру. Минимальный порог обычно выставляется на уровне 35-40°C, чтобы котел не включался, если температура воды слишком низкая. Максимальный порог может варьироваться в зависимости от типа котла, но обычно его устанавливают в пределах 80-85°C для предотвращения перегрева.

4. Регулировка чувствительности: Современные датчики обладают регулируемой чувствительностью. Если котел слишком часто включается или выключается, стоит уменьшить чувствительность датчика. Это позволяет более точно поддерживать нужную температуру и предотвращать лишние срабатывания.

5. Проверка работы датчика: После настройки рекомендуется провести тестирование датчика при различных температурах, чтобы убедиться в правильности настроек. Для этого постепенно изменяйте температуру воды в системе и следите за откликами на дисплее котла или в управляющем устройстве. Убедитесь, что датчик стабильно реагирует на изменения температуры.

Важно также периодически проверять работоспособность датчика, очищать его от загрязнений и следить за его состоянием. Долговечность и точность работы датчика зависят от качества его монтажа и своевременного обслуживания.

Как заменить температурный датчик в газовом котле?

1. Подготовьте инструменты и запчасти: Вам понадобятся новые термодатчик, отвертка, ключи и изолента. Перед началом убедитесь, что у вас есть подходящий датчик для вашей модели котла.
2. Отключите котел: Отключите питание котла и перекройте подачу газа. Это обязательный шаг для вашей безопасности.
3. Отключите систему отопления: Перед заменой термодатчика необходимо отключить систему отопления и слить воду из котла, чтобы избежать протечек и повреждений.

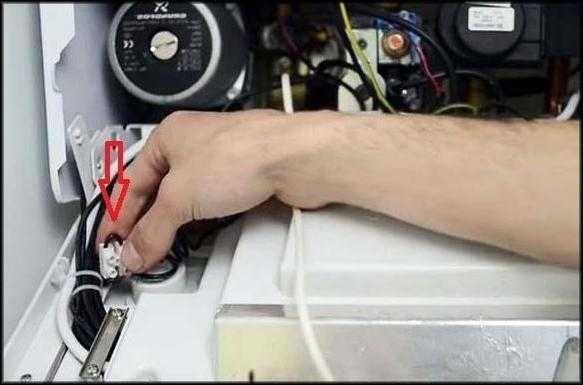

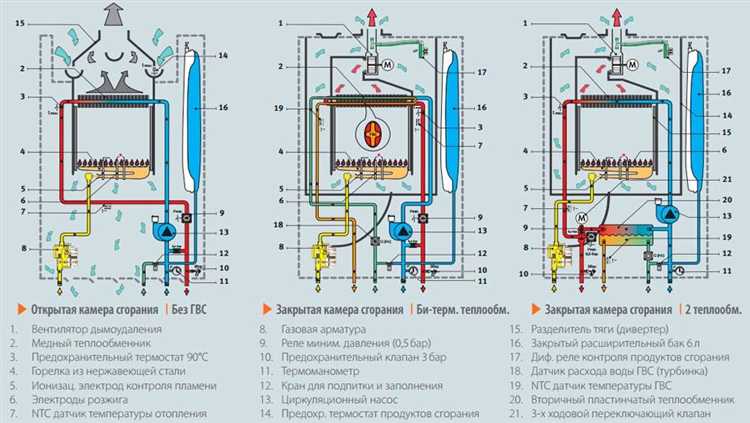

4. Найдите старый датчик: В большинстве моделей котлов датчик расположен рядом с теплообменником или в его корпусе. Обычно это металлический элемент с двумя проводами. Определите его расположение в инструкции по эксплуатации вашего устройства.
5. Отсоедините старый датчик: С помощью отвертки аккуратно открутите крепежные элементы датчика. Затем отсоедините провода от его контактов. Запомните, в какой последовательности были подключены провода, чтобы правильно подключить новый датчик.
6. Установите новый датчик: Вставьте новый термодатчик в тот же разъем и закрепите его, используя крепежные элементы. Подключите провода, убедившись, что они надежно закреплены и не могут соскользнуть.
7. Проверьте работу датчика: Включите котел и настройте его на работу. Убедитесь, что система отопления функционирует нормально, а температура воды соответствует заданной. Если датчик не реагирует корректно, перепроверьте подключение проводов.
8. Закройте крышку котла: После того как убедились в правильности работы нового датчика, закройте корпус котла и вновь включите систему отопления.

После замены датчика важно провести краткосрочное тестирование работы котла, чтобы убедиться, что он функционирует без сбоев. Также проверяйте датчик на наличие утечек или некорректных показаний в течение нескольких дней.

Вопрос-ответ:

Что такое температурный датчик газового котла и как он работает?

Температурный датчик газового котла — это устройство, которое измеряет температуру воды или воздуха в системе котла. Он работает на основе изменения электрического сопротивления или напряжения в зависимости от температуры. При изменении температуры датчик передает данные на контроллер котла, который регулирует работу горелки для поддержания заданной температуры. Это позволяет котлу работать с оптимальной эффективностью и обеспечивать комфортную температуру в помещении.

Почему важно правильно настраивать температурный датчик в газовом котле?

Правильная настройка температурного датчика критична для того, чтобы котел работал с нужной температурой и потреблял минимальное количество газа. Неправильно настроенный датчик может привести к перегреву системы или, наоборот, к недостаточной температуре, что увеличит расход топлива и снизит эффективность работы котла. Это также может привести к поломкам и сокращению срока службы устройства.

Какие виды температурных датчиков используются в газовых котлах?

В газовых котлах могут использоваться различные типы температурных датчиков. Наиболее распространенные — это термопары и термисторы. Термопары работают за счет изменения электрического напряжения при изменении температуры, а термисторы изменяют свое сопротивление при температурных колебаниях. Каждый из этих датчиков имеет свои особенности, и выбор типа зависит от конструкции котла и его задач.

Как можно проверить исправность температурного датчика газового котла?

Для проверки исправности температурного датчика нужно измерить его сопротивление или напряжение с помощью мультиметра и сравнить с нормами, указанными в документации к котлу. Если показания отклоняются от нормы, датчик, скорее всего, неисправен и требует замены. Также стоит проверить проводку на наличие повреждений или окисления контактов, так как это также может влиять на работу датчика.

Что делать, если датчик температуры газового котла неисправен?

Если датчик температуры неисправен, его нужно заменить. Для этого сначала необходимо отключить котел от сети, чтобы избежать поражения электрическим током. После этого следует снять неисправный датчик и установить новый, следуя инструкции производителя. Важно убедиться, что новый датчик соответствует параметрам старого и правильно подключен. Если вы не уверены в своих силах, лучше обратиться к специалисту для замены датчика и настройки котла.
