Соединение трёх проводов с двумя требуется в различных схемах электропитания и управления, где важна точность коммутации и надёжность контактов. Типовая задача – объединение трёх питающих или сигнальных линий в две, с сохранением токовой нагрузки и минимальными потерями. Выбор способа зависит от типа проводов (медь или алюминий), сечения, условий эксплуатации (влажность, вибрации, доступность к узлу после монтажа).

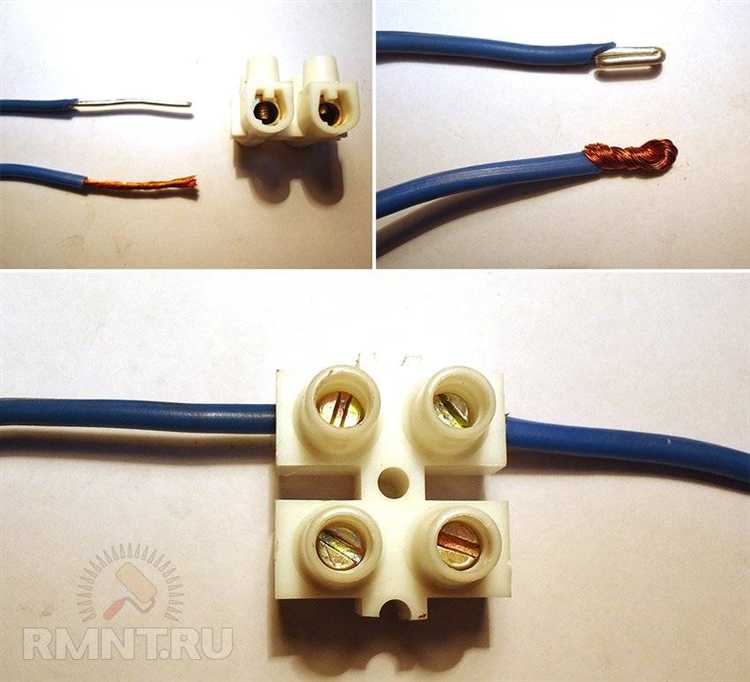

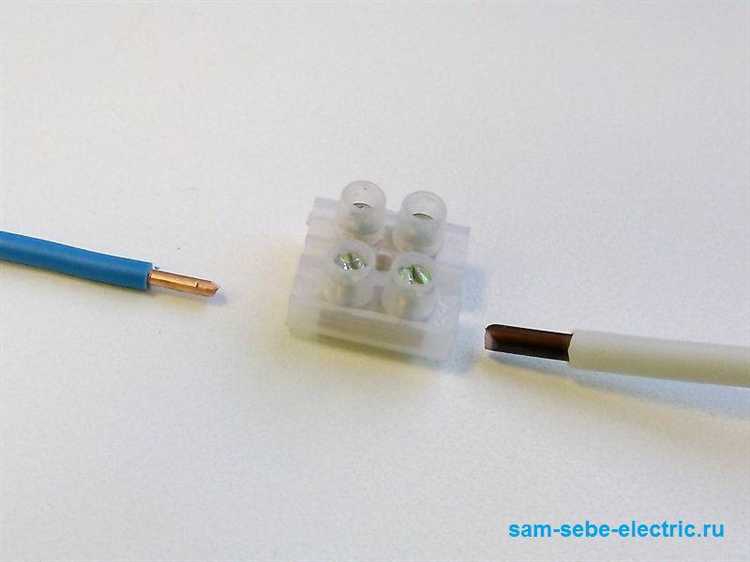

Первый способ – использование клеммных колодок. Подходят для одножильных и многожильных медных проводов сечением до 4 мм². Два провода вставляются с одной стороны, три – с другой, с учётом номинального тока и допустимой плотности тока (обычно до 6 А/мм²). Рекомендуется применять пружинные или винтовые клеммы с самозажимом для устойчивого контакта.
Второй вариант – пайка с последующей изоляцией термоусадочной трубкой. Метод требует соблюдения температурного режима (нагрев до 250–300 °C), использования флюса и обязательной зачистки жил. Пайка обеспечивает надёжный электрический контакт, но не рекомендуется для линий, подверженных механическим нагрузкам или вибрациям.
Третий способ – опрессовка с использованием гильз. Для трёх к двум применяют медные или алюминиевые втулки, рассчитанные на общее сечение проводов. Гильза надевается на скрученные предварительно жилы, затем обжимается пресс-клещами. После опрессовки узел изолируется термоусадкой с клеевым слоем для герметизации. Это решение применяется в распределительных коробках и щитах, особенно при монтаже стационарных линий.
Когда требуется соединить три провода с двумя: типовые ситуации
Соединение трёх проводов с двумя требуется в ситуациях, где необходимо объединить несколько цепей в одну или распределить питание от одного источника к нескольким потребителям. Ниже приведены конкретные случаи, в которых такое соединение целесообразно.
1. Установка проходных выключателей: при организации управления освещением из двух и более точек, три провода от первого выключателя (фаза, выход, перемычка) соединяются с двумя проводами второго выключателя. Типовая схема предполагает коммутацию через перекидные контакты и требует точного соединения согласно стандарту ГОСТ Р 50571.5.51-2011.
2. Распределение питания в распаечной коробке: к примеру, при подключении двух розеток и одного выключателя от одной линии. Три отходящих провода соединяются с двумя питающими: фазным и нулевым. При этом критично соблюдать допустимую токовую нагрузку согласно сечению провода (1,5 мм² – до 16 А, 2,5 мм² – до 25 А).
3. Объединение нейтрали и заземления в старых системах TN-C: при модернизации электропроводки нередко требуется соединить три провода (два PEN и один PE) с двумя (N и PE). Такая схема допустима только временно и должна быть заменена на полноценную систему TN-C-S.
4. Коммутация датчиков или реле: в системах автоматизации часто один управляющий выход соединяется с двумя исполнительными цепями. Например, датчик движения одновременно включает освещение и сигнал на охранную систему. Здесь важно учитывать гальваническую развязку или необходимость диодов Шоттки для предотвращения обратных токов.
5. Переход от одной схемы электропитания к другой: например, при замене старого двухжильного провода на трёхжильный (фаза, ноль, земля), может потребоваться временное соединение трёх новых проводов с двумя старыми. При этом обязательно применение клеммных соединений типа WAGO с маркировкой по стандарту IEC 60998-2-2.
Схема соединения «три к двум» в распределительной коробке
Соединение трёх проводов с двумя в распределительной коробке используется при необходимости объединения нескольких линий с одним общим потребителем или автоматом. Чаще всего это встречается при параллельной разводке освещения или объединении розеточных групп.
Для корректной реализации схемы необходимо учитывать следующее:
- Провода должны иметь одинаковое сечение и материал жил (медь к меди, алюминий к алюминию).
- Все соединения выполняются строго в распределительной коробке с использованием сертифицированных клеммников, СИЗов или пайки с последующей изоляцией термоусадкой.
- Обязательно соблюдение цветовой маркировки: фаза (чаще всего коричневый), ноль (синий), заземление (жёлто-зелёный).
Порядок соединения:
- Отключить питание и убедиться в его отсутствии индикаторной отвёрткой или мультиметром.
- Подвести в коробку три провода от источников (или потребителей) и два – к месту назначения.
- Разделать концы проводов, оставив жилу длиной около 10 мм.
- Соединить все фазные жилы (например, три входа и два выхода) в одну группу через клеммник WAGO или аналогичный разветвитель на 5 отверстий.
- Аналогично объединить нулевые и заземляющие жилы по группам.
Для стабильности соединения в условиях высокой нагрузки рекомендуется использовать клеммные колодки с пружинными зажимами, рассчитанные на ток не менее 16 А. Недопустимо скручивание без последующей пайки или применения гильз – это приводит к перегреву и потере контакта.
Завершив соединение, коробку закрывают крышкой, фиксируют, проверяют целостность соединений и подают питание. Все работы выполняются по ПУЭ и СНиП.
Соединение проводов с помощью клеммников: подходящие модели
Для соединения трёх проводов с двумя удобно использовать клеммники, обеспечивающие надёжный контакт и простую установку. Подходят модели с возможностью множественного подключения, рассчитанные на номинальный ток от 16 до 32 А.
WAGO 221 – универсальный вариант с рычажковым зажимом. Модель 221-415 допускает подключение до пяти проводников, включая комбинации из одножильных и многожильных жил сечением от 0,14 до 4 мм². Прозрачный корпус позволяет визуально контролировать контакт, а максимальное рабочее напряжение – 450 В.
Если требуется соединение с учётом повышенной вибрационной нагрузки, подойдёт клеммник VDE-certified Weidmüller ZDU 2.5. Он рассчитан на DIN-рейку и позволяет подключать два провода с одной стороны и до трёх с другой при помощи дополнительных перемычек. Максимальное сечение – 4 мм², номинальный ток – 24 А.
Для быстрого монтажа без инструмента стоит рассмотреть Push-in модели, например, Phoenix Contact PT 2,5-TWIN. Она рассчитана на параллельное подключение двух проводов с одной стороны, а с противоположной можно использовать дополнительные ответвления через мосты PTQ. Поддерживаемое напряжение – до 800 В.
Важно учитывать соответствие выбранной модели типу проводника (медь, многожильный, одножильный), температурному режиму эксплуатации и наличию изоляции. При использовании клеммников в распределительных коробках с ограниченным пространством предпочтение следует отдавать компактным сериям, например, WAGO 243 (микро-клеммы для проводов до 1 мм²).

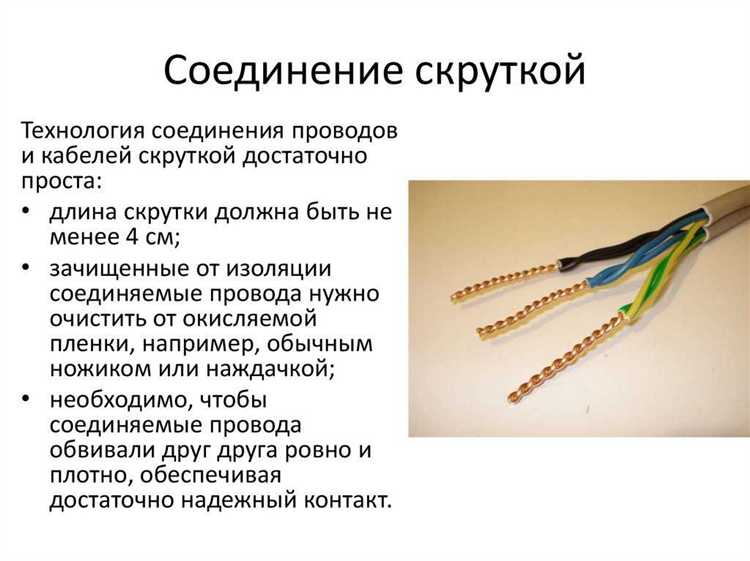

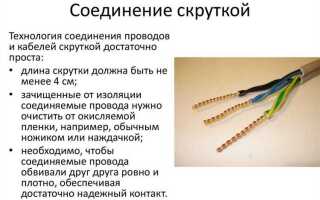

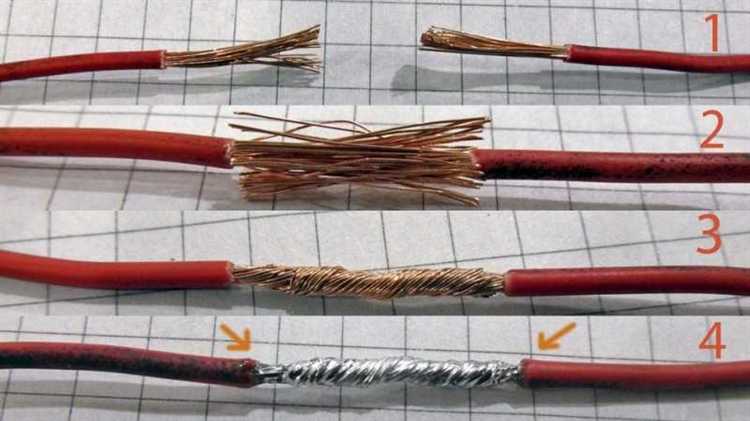

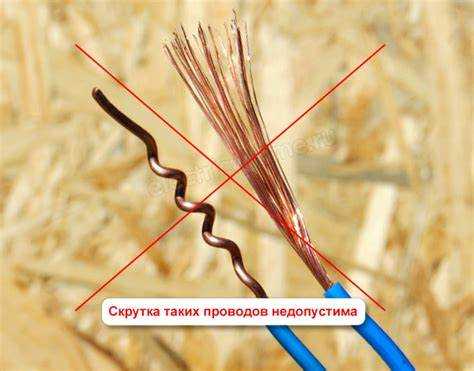

Как использовать скрутку и пайку при соединении трёх проводов с двумя
Сначала зачищают изоляцию на длину 25–30 мм на концах всех проводов. Два выходящих провода (принимающих питание) фиксируются параллельно, а к ним последовательно добавляются три входящих, образуя общую скрутку. Используется плотная многооборотная скрутка – не менее 6 витков, выполненных плоскогубцами с одинаковым усилием.
Перед пайкой область скрутки прогревается паяльником мощностью не менее 60 Вт до температуры 300–350 °C. Прикасаясь припоем к скрутке, а не к жалу паяльника, добиваются равномерного растекания олова по всей поверхности соединения. Важно избегать избыточного количества припоя, чтобы не допустить хрупкости и трещинообразования.
После остывания пайки соединение проверяется на механическую прочность. Участок изолируется термоусадочной трубкой с коэффициентом сжатия не менее 2:1. Её надевают до пайки, а затем прогревают строительным феном до полного обжатия, избегая перегрева, который может повредить изоляцию проводов.
Такое соединение обеспечивает минимальное переходное сопротивление и высокую надёжность при длительной эксплуатации в системах с постоянным или переменным током до 220 В.
Применение самозажимных соединителей для задачи «три к двум»
При выполнении задачи «три к двум» самозажимные соединители позволяют быстро и безопасно соединить три провода с одним или двумя основными проводниками без необходимости использования дополнительных инструментов для обжима или сварки. Эти устройства идеально подходят для монтажа в ограниченных пространствах, так как не требуют больших усилий для установки и не увеличивают толщину соединения.
Основные преимущества самозажимных соединителей в данной задаче – это высокая скорость монтажа, минимизация ошибок при соединении, а также долгосрочная надежность работы. Конструкция соединителей может включать пружинные механизмы, которые автоматически захватывают провода, обеспечивая стабильное электрическое соединение.
Для соединения трёх проводов с двумя важно учитывать несколько факторов: тип проводов (медные, алюминиевые), их сечение и изоляция. Некоторые соединители могут быть не совместимы с определёнными типами изоляции, что снижает их эффективность. Поэтому при выборе соединителя стоит заранее учитывать эти параметры, чтобы избежать проблем с перегревом или ослаблением контакта.
Рекомендуется использовать соединители с возможностью регулировки усилия зажима, чтобы обеспечить оптимальное соединение без риска повреждения проводников. Также важно помнить, что самозажимные соединители могут иметь разные механизмы фиксации проводов, включая винтовые или пружинные системы. Важно выбирать те, которые лучше всего подходят для условий эксплуатации.
Кроме того, самозажимные соединители часто используются в устройствах, где требуется частое подключение и отключение проводов, например, в распределительных коробках, устройствах управления и других промышленных установках. Это делает их универсальными для использования как в бытовых, так и в профессиональных электросетях.
Ошибки при соединении трёх проводов с двумя и их последствия
Если три провода подключаются без учета правильности их роли (фаза, нейтраль, заземление), это может привести к неправильной работы устройства. Например, в случае с электроплитами и бойлерами заземление должно быть подключено именно к нужному контакту. Ошибка может привести к тому, что устройство будет работать в нестабильных условиях, повышая риск поражения током.
Кроме того, неправильная коммутация проводов часто ведёт к возникновению короткого замыкания, что становится причиной отключения автоматических выключателей и срабатывания защитных систем. В таких случаях отключение питания может нарушить работу всего объекта, а в случае неполадок с устройствами безопасности последствия могут быть более серьезными.
Изоляция и проверка соединений на прочность и безопасность
Изоляция проводов в соединениях необходима для предотвращения коротких замыканий, защиты от поражения электрическим током и минимизации воздействия внешних факторов. Для обеспечения долговечности соединений и их безопасности важно использовать качественные изоляционные материалы и правильно их укладывать.
При выборе изоляции следует учитывать тип провода, условия эксплуатации и возможные механические воздействия. Для проводов с высокой нагрузкой подойдут изоляционные материалы с высокой термостойкостью и устойчивостью к воздействию химических веществ. Например, силиконовые или полиэтиленовые покрытия используются в условиях высоких температур, а резина – для защиты от механических повреждений.
Проверка прочности соединений должна включать несколько ключевых этапов. Прежде всего, важно убедиться, что соединения выполнены без излишков материала, не оставляя открытых участков проводов. Проводники должны быть хорошо зажаты, а контакт не должен иметь люфтов или перекосов. Проверка на прочность включает попытку расцепления проводников при помощи рычагов или даже просто вручную. Если соединение легко поддается расцеплению, это сигнализирует о возможных проблемах, таких как недостаточный контакт или неправильный метод соединения.
Для дополнительной проверки прочности можно использовать специальные инструменты – клещи для проверки натяжения, которые могут подтвердить, что контакт достаточно силен для нормальной эксплуатации. При этом важно помнить, что излишнее натяжение провода также нежелательно, так как оно может привести к повреждению изоляции или самого провода.
Проверка на безопасность начинается с оценки изоляции: она должна покрывать все чувствительные участки проводников и быть целой. Проверка изоляции включает визуальную инспекцию, а также измерения с помощью тестера на сопротивление изоляции. Низкое сопротивление может свидетельствовать о повреждениях, трещинах или нарушении целостности покрытия. Для проверки также можно использовать метод нагрева: если провод сильно нагревается, это может свидетельствовать о низком качестве соединения или недостаточной изоляции.
Каждое соединение должно быть также проверено на отсутствие коррозии или загрязнений, так как это может снизить его эффективность и безопасность. Важно помнить, что изоляция и качество соединений – это не одноразовые действия, а регулярные проверки, особенно при эксплуатации в условиях повышенной влажности, высокой температуры или механического воздействия.
Когда необходимо использовать распределительную коробку с запасом
Использование распределительной коробки с запасом важно в случае, если предполагается изменение конфигурации проводки в будущем или если необходимо обеспечить дополнительное пространство для соединений. Это особенно актуально при проектировании электросетей с учетом роста нагрузки или при необходимости быстрого доступа к проводам для обслуживания.
- Планируемые изменения схемы проводки. Если в будущем предполагается добавление новых приборов или расширение электрической сети, стоит предусмотреть дополнительное пространство для подключения проводов. Например, при строительстве в доме новых комнат или установки дополнительных розеток.
- Нагрузка на проводку. При использовании распределительных коробок для высоковольтных сетей или больших токов рекомендуется оставить запас, чтобы избежать перегрева и уменьшить вероятность повреждения проводки. Это особенно важно в жилых и производственных помещениях, где часто используются мощные электрические устройства.
- Техническое обслуживание. Запас в распределительной коробке помогает ускорить процесс ремонта или замены проводки. Это позволяет электрику легче работать с проводами, без необходимости вмешательства в саму конструкцию коробки или сложных демонтажных работ.
Примечание: следует учитывать, что при проектировании электрической сети с запасом необходимо соблюдать правила и стандарты, чтобы избежать ненужных затрат и гарантировать безопасность эксплуатации. Избыточное количество проводов или чрезмерное расширение коробки может привести к накоплению пыли, загрязнениям и трудности с обслуживанием в дальнейшем.
Вопрос-ответ:
Какие способы соединения трёх проводов с двумя наиболее распространены в электротехнике?
Существует несколько способов соединения трёх проводов с двумя, наиболее часто используемых в электротехнике. Один из них — это соединение с использованием параллельного включения. В этом случае два провода подключаются к одному контакту, а третий — к другому. Также часто применяют схему с использованием соединений через блоки или разветвители, которые позволяют объединить несколько проводов в единую систему. В некоторых случаях используется метод, при котором провода соединяются через специальные коннекторы, обеспечивающие надежное соединение без риска короткого замыкания.
Какие особенности следует учитывать при выборе метода соединения проводов в бытовых условиях?
При выборе метода соединения проводов в быту важно учитывать такие факторы, как мощность передаваемого тока, длина проводов и условия эксплуатации. Например, если требуется соединение с высокой проводимостью, то предпочтительнее использовать метод параллельного соединения проводов с подходящими соединительными элементами. Важно также проверить изоляцию проводов, чтобы избежать коротких замыканий или перегрева. Для использования в наружных условиях можно применить специальные водозащищенные разветвители или клеммные соединители, которые защищают соединение от воздействия внешней среды.
Что выбрать: соединение проводов с помощью пайки или зажимов?
Выбор между пайкой и зажимами зависит от множества факторов. Пайка позволяет создать более прочное и долговечное соединение, но требует определенных навыков и инструментов. Такой способ особенно подходит для соединений, которые не подвержены частым механическим воздействиям. Зажимы, с другой стороны, проще в использовании и не требуют специального оборудования. Они могут быть удобны для временных или часто изменяющихся соединений. Однако их долговечность может быть ниже, чем у пайки, особенно в условиях, где возможны вибрации или механическое воздействие на соединение.
Какие бывают типы зажимов для соединения трёх проводов с двумя?
Для соединения трёх проводов с двумя могут использоваться различные типы зажимов. Одним из популярных вариантов является зажим типа «клеммник», который часто используется в распределительных щитках. Клеммники обеспечивают надежное соединение проводов и могут быть различных размеров и конструкций. Также применяются зажимы типа «пружинный», которые обеспечивают быстрый и удобный монтаж без необходимости использования инструментов. Зажимы с винтовыми креплениями могут быть предпочтительны для более долговечных соединений, так как они обеспечивают лучшую проводимость и стабильность соединения.
Почему важно правильно соединять провода с разным сечением?
Правильное соединение проводов с разным сечением крайне важно для обеспечения безопасности и долговечности всей электрической системы. Если провода с меньшим сечением подключены к более толстым, это может привести к перегреву тонких проводов, поскольку они не могут выдержать необходимое количество тока. В свою очередь, перегрев может привести к повреждению проводки или даже к возгоранию. Для предотвращения таких проблем рекомендуется использовать специальные соединительные элементы, которые позволяют компенсировать разницу в сечении проводов и обеспечивают надежный контакт между ними.
Какие способы соединения трёх проводов с двумя существуют?
Для соединения трёх проводов с двумя можно использовать несколько методов, в зависимости от типа проводов и условий эксплуатации. Одним из наиболее распространённых способов является метод «параллельного» соединения, когда все провода подключаются к одному точке соединения, например, с помощью зажимов. Для более надёжных и безопасных соединений часто применяют сварку проводов или использование специальных клеммных блоков, которые обеспечивают прочное и долговечное соединение. В некоторых случаях, например, для электропроводки в автомобилях, могут использоваться специальные разъёмы, которые облегчают сборку и разборку проводки. Важно выбирать способ, который обеспечит хорошее электрическое соединение и безопасность для всей системы.
