Для успешного выпаивания транзистора с печатной платы важно соблюдать точность и осторожность, чтобы не повредить как сам компонент, так и другие элементы на плате. Работа с паяльником требует опыта и внимательности, особенно при выпаивании чувствительных компонентов, таких как транзисторы. В этом процессе ключевыми аспектами являются правильный выбор инструментов, температура и техника работы с паяльником.
Перед началом работы рекомендуется подготовить паяльник с подходящим жалом – для мелких компонентов подойдёт острое или тонкое жало. Для выпаивания транзистора следует установить паяльник на температуру около 350°C, так как это оптимальная температура для расплавления припоя, не повреждая транзистор. Важно, чтобы паяльник был хорошо прогрет, но не перегрет, иначе можно перегреть плату или сам компонент.
Процесс выпаивания начинается с нагрева припоя на ногах транзистора. Необходимо аккуратно поднести паяльник к контакту транзистора и выдерживать его на месте несколько секунд, чтобы припой расплавился. После этого с помощью специального отсоса для припоя или оплетки можно удалить расплавленный припой. Важно действовать быстро, чтобы избежать перегрева элементов платы. Для предотвращения повреждения транзистора лучше работать поочередно с каждым контактом, не перегревая детали.
После удаления припоя можно извлечь транзистор, аккуратно поддев его с помощью пинцета. Если транзистор не выходит, не следует использовать силу, так как это может повредить контактные площадки на плате. В этом случае стоит попробовать немного прогреть соединение с другой стороны платы, чтобы обеспечить более равномерное расплавление припоя.
Подготовка рабочего места и инструментов для выпайки транзистора
Для успешной выпайки транзистора важно обеспечить чистоту и порядок на рабочем месте. Начните с подготовки ровной, хорошо освещённой поверхности, которая не будет подвергаться вибрациям и случайным ударам. Лучше всего использовать антистатический коврик, чтобы избежать повреждения компонентов статическим электричеством.
Основной инструмент – паяльник с регулируемой температурой. Для выпайки транзистора лучше использовать паяльник с мощностью 30-60 Вт. Это обеспечит стабильную температуру, необходимую для расплавления припоя, но при этом не повредит компонентам платы. Температура паяльника должна быть настроена на 350°C.
Для точной работы потребуется паяльная паста. Она облегчает процесс расплавления припоя и уменьшает риск перегрева компонентов. Использование флюса также уменьшает количество лишнего припоя, что упрощает процесс удаления транзистора.
Необходимы дополнительные инструменты для работы с платой: антистатические щипцы, пинцет с заострёнными концами и маленькая отвертка для освобождения компонентов, которые могут мешать процессу. Пинцет должен быть из материала, не проводящего электричество, чтобы избежать короткого замыкания.
Для удаления старого припоя пригодится отсос для припоя или ленточный отводчик. С помощью отсоса можно эффективно всасывать расплавленный припой, а с помощью ленты – аккуратно удалять остатки припоя с поверхности платы.
Наконец, не забудьте о защитных средствах. Работайте в очках и перчатках, чтобы избежать попадания расплавленного припоя на кожу или в глаза. Обеспечьте хорошую вентиляцию в помещении или используйте вытяжку для флюсовых паров.
Выбор подходящего паяльника и насадки для работы с транзисторами
Для аккуратного выпаивания транзистора важно использовать паяльник с точным контролем температуры и подходящей насадкой. Паяльник должен иметь регулируемую температуру, чтобы предотвратить перегрев компонента и платы. Оптимальная температура для выпайки транзисторов составляет 350°C. Более высокие температуры могут повредить компоненты или расплавить плату.
Рекомендуется использовать паяльник с мощностью от 40 до 60 Вт. Это обеспечит достаточную теплоотдачу для быстрого нагрева припоя без перегрева. Мощности ниже 40 Вт может быть недостаточно для эффективной работы, а более мощные паяльники могут привести к перегреву транзистора.
Что касается насадки, для работы с транзисторами лучше всего подходят конусовидные или плоские наконечники диаметром 1–2 мм. Конусовидная насадка позволяет точно подогреть паяльные соединения, не затрагивая соседние компоненты. Плоские насадки подходят для выпаивания транзисторов с несколькими ножками, обеспечивая равномерное распределение тепла.
Также важен материал наконечника. Лучшие варианты – медные насадки с никелевым покрытием, так как они обеспечивают более стабильную работу и дольше сохраняют свою форму. Важно, чтобы наконечник был чистым и не загрязнялся при работе с припоями, что можно контролировать регулярной чисткой с использованием влажной губки или специальной металлической губки.
Техника безопасной работы с паяльником для предотвращения повреждений платы
Для безопасной работы с паяльником важно соблюдать несколько правил, которые помогут избежать повреждения платы и компонентов. Прежде всего, необходимо правильно выбрать температуру паяльника. Слишком высокая температура может привести к перегреву печатной платы и разрушению её слоёв. Оптимальная температура для работы с большинством плат – 350°C. Регулировка температуры паяльника помогает избежать излишнего теплового воздействия на детали и уменьшить риск их повреждения.
Использование оловоотсосов и флюсов играет важную роль в предотвращении перегрева платы. Флюс помогает не только улучшить проводимость при пайке, но и снижает температурное воздействие на компоненты. Пайка с использованием флюса позволяет лучше контролировать расплавленное припоевое соединение и снижает его растекание по непредназначенным зонам.
Использование антистатической защиты также критично для предотвращения повреждения платы. Электростатический разряд может повредить чувствительные компоненты, поэтому рекомендуется использовать антистатический браслет или коврик. Это обеспечит безопасность как для компонентов, так и для самой платы.
Кроме того, необходимо быть осторожным при удалении остатков припоя с помощью паяльного наконечника. Чистка наконечника должна происходить только после его полного охлаждения, чтобы избежать перегрева остальных частей паяльника. Регулярная очистка наконечника с помощью специального губки поможет избежать загрязнений, которые могут повлиять на качество пайки.
Следуя этим рекомендациям, вы значительно снизите вероятность повреждения платы при работе с паяльником, обеспечив долговечность и надёжность всех компонентов.
Как правильно прогреть контакты транзистора для легкости выпайки
Прогрев контактов транзистора перед выпайкой играет ключевую роль в предотвращении повреждения компонентов и самой платы. Температура и метод прогрева определяют, насколько легко будет удалить транзистор, не нарушив целостность других элементов.
Для начала выберите правильную температуру паяльника. Идеальный диапазон для прогрева контактов транзистора – от 300°C до 350°C. Эта температура достаточно высокая, чтобы расплавить припой, но не настолько, чтобы повредить окружающие компоненты или плату.
При прогреве важно учитывать время воздействия тепла. Держите паяльник на каждом контакте транзистора не более 3-4 секунд. Длительное нагревание может привести к перегреву элементов платы и ухудшению их свойств.
Для равномерного прогрева используйте паяльник с тонким наконечником. Это позволит сосредоточить тепло непосредственно на контактной области, минимизируя влияние на остальную часть схемы. Наконечник паяльника должен быть хорошо очищен от окислов и припоя, чтобы обеспечить хороший контакт с компонентом.
Если на контактных площадках много припоя, используйте дополнительный флюс, чтобы улучшить теплопередачу. Это ускоряет процесс расплавления припоя и предотвращает его перегрев, снижая риск повреждения платы.
Следите за тем, чтобы температура паяльника не была слишком низкой. Если паяльник не прогревает припой до необходимой температуры, транзистор может быть сложно выпаять, что приведет к повреждениям.
После того как припой расплавится, аккуратно используйте пинцет для извлечения транзистора с платы. Если припой затвердевает, повторите процедуру нагрева, но избегайте перегрева платы.
Методы удаления излишков припоя при выпайке транзистора
После того как транзистор выпаян, важно удалить лишний припой, чтобы избежать коротких замыканий и обеспечить качественное соединение при последующей установке компонента. Существует несколько эффективных методов, которые помогают в этом процессе.

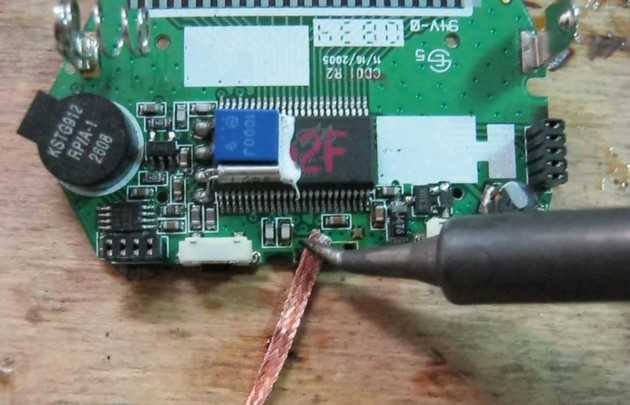

Первый способ – использование оплетки для удаления припоя. Оплетка из медных проводников пропитывается флюсом, что улучшает контакт с припоем. Для использования оплетки нужно нагреть паяльник до температуры около 350°C и аккуратно прижать оплетку к местам с избыточным припоем. Через несколько секунд припоем начнет впитываться в оплетку. После этого оплетку можно удалить, а остатки припоя очистить.
Другой метод – применение вакуумного паяльного прибора. Такой инструмент удаляет расплавленный припой с помощью сильного всасывания. Для этого на излишки припоя устанавливается насадка устройства, и вакуумный насос включается, вытягивая припой в контейнер. Этот метод наиболее точен, так как позволяет не затронуть другие элементы на плате.
Можно использовать и простой метод с лужением. В этом случае место, где осталось слишком много припоя, следует покрыть тонким слоем свежего припоя. Это поможет улучшить текучесть и облегчит удаление старого припоя с помощью паяльника и лопатки. Важно работать быстро, чтобы не повредить дорожки на плате.
Также полезно использовать химические средства для очистки плат. Специальные растворы, такие как пасты для удаления припоя или растворы на основе спирта и флюса, помогают избавиться от остаточных следов припоя. Эти средства обычно наносят на поврежденные участки, а затем очищают мягкой щеточкой.
Наконец, для деликатных ситуаций можно использовать микроскоп для наблюдения за процессом. Он позволяет точно определить, где есть излишки припоя, а где необходимы дополнительные манипуляции с оплеткой или вакуумом. Это особенно полезно при работе с мелкими компонентами, чтобы избежать повреждения платы.
Как извлечь транзистор без повреждений для повторного использования
Извлечение транзистора с платы без повреждений требует точности и внимательности. Для того чтобы повторно использовать компонент, важно не только аккуратно извлечь его, но и сохранить его работоспособность. Вот несколько шагов, которые помогут вам выполнить это с минимальными рисками.
- Подготовка инструмента: Для извлечения транзистора потребуется паяльник с тонким жалом, паяльная паста и флюс, а также пинцет. Паяльник должен быть с регулировкой температуры, предпочтительная температура для пайки транзисторов – около 350°C.
- Прогрев платы: Прежде чем приступить к выпаиванию, прогрейте плату до рабочей температуры. Это поможет размягчить припой и снизит риск повреждения платы и компонента. Используйте фен для прогрева или паяльник с мощностью около 25–30 ватт.
Проверка качества выпайки и чистки платы после демонтажа транзистора
После выпайки транзистора с платы важно провести несколько этапов проверки, чтобы убедиться в качестве работы и предотвратить возможные проблемы при повторной сборке. Процесс начинается с осмотра места выпайки.
Осмотр следов от паяльника: После удаления транзистора проверьте, нет ли следов перегрева на плате. Паяльник не должен оставлять следы, которые могут привести к повреждению меди или слоев платы. Если на плате появились ожоги, это может повлиять на ее долговечность и электропроводность.
Очистка платы: Применение изопропилового спирта поможет избавиться от следов флюса и остаточного припоя. Для этого используйте мягкую кисть или ватный тампон. Важно не повредить компоненты, расположенные рядом. После этого протрите плату мягкой тканью, чтобы удалить остатки жидкости и загрязнений.
Контроль за целостностью меди: Проверьте состояние меди в местах, где были выведены контакты транзистора. Медь не должна быть повреждена или окислена. Если наблюдаются повреждения, рекомендуется использовать медную пасту или специальные средства для восстановления слоя меди.
Проверка проведения сигнала: После очистки и проверки можно выполнить контрольный тест. Примените мультиметр для проверки целостности трасс на плате, чтобы убедиться, что сигнал проходит без потерь и коротких замыканий. Также проверьте наличие возможных контактов между соседними дорожками.
Финальная проверка: После того как плата прошла проверку на качество, сделайте заключительный осмотр под увеличением. Особое внимание уделите участкам, где могла остаться часть припоя или флюса. Эти участки могут привести к сбоям в работе устройства.
Вопрос-ответ:
Как правильно выпаять транзистор с платы, чтобы не повредить компоненты?
Для аккуратного выпаивания транзистора нужно сначала убедиться, что паяльник нагрет до нужной температуры (около 350°C). Начинайте с прогрева паяльного шва, удерживая паяльник на соединении ножек транзистора с платой. Когда припой расплавится, аккуратно поднимите транзистор с помощью пинцета. Если есть необходимость, можно использовать специальный экстрактор для припоя, чтобы ускорить процесс. Главное – не перегревать плату, чтобы не повредить её.
Что делать, если транзистор не отпаивается сразу?
Если транзистор не отпаивается сразу, это может означать, что припой плохо расплавляется или ножки транзистора сильно припаяны к плате. В этом случае, попробуйте использовать более мощный паяльник или добавьте немного флюса на швы. Если проблема сохраняется, аккуратно подогрейте каждую ножку поочередно и попробуйте поддевать пинцетом, чтобы облегчить процесс.
Какие инструменты нужны для аккуратного выпаивания транзистора?
Для аккуратного выпаивания транзистора потребуется паяльник с регулируемой температурой, тонкий жалом (например, для точных работ), пинцет, флюс для облегчения расплавления припоя и, возможно, экстрактор для припоя. Дополнительно можно использовать фен для пайки, если нужно выпаивать несколько компонентов одновременно, чтобы избежать перегрева отдельных участков платы.
Можно ли использовать паяльник с обычным жалом для выпаивания транзистора?
Для выпаивания транзистора лучше использовать паяльник с тонким жалом, так как оно позволяет работать с более точными и мелкими деталями. Обычное жало может быть слишком широким и может повредить окружающие компоненты на плате. Кроме того, тонкое жало позволит лучше контролировать подачу тепла на нужную часть.
Как избежать повреждения платы при выпаивании транзистора?
Чтобы избежать повреждения платы, следует соблюдать несколько правил. Во-первых, всегда используйте флюс для улучшения качества соединения. Во-вторых, не перегревайте плату – держите паяльник на одной точке не более 3 секунд. Третий момент – используйте пинцет для аккуратного снятия компонента, избегая физического воздействия на плату. И, наконец, если транзистор не отпаивается, не пытайтесь применить силу, а попробуйте добавить флюс или использовать экстрактор для припоя.
