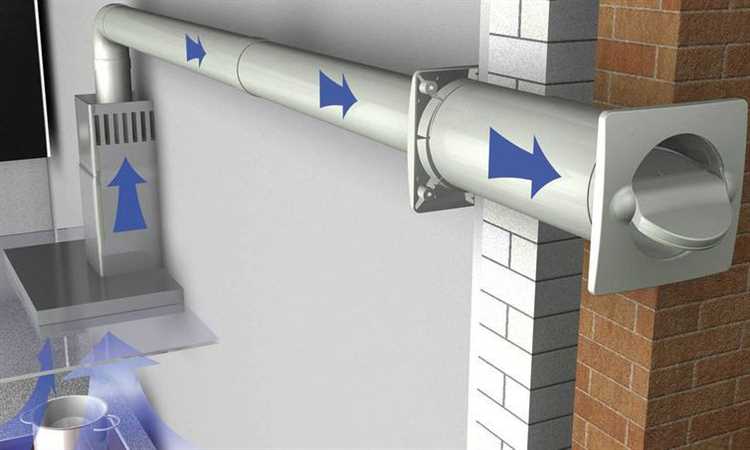

Вытяжка в виде трубы – это система принудительного удаления воздуха, работающая по канальному принципу. Конструкция подключается к вентиляционной шахте и обеспечивает прямой отвод загрязнённого воздуха из кухни. В отличие от рециркуляционных моделей, здесь не используются фильтры для очистки и возврата воздуха в помещение.
Диаметр трубы варьируется от 100 до 150 мм. При выборе стоит учитывать длину воздуховода и количество изгибов – каждый поворот снижает эффективность системы на 5–10%. Оптимальный вариант – короткий прямой участок с минимальным сопротивлением потоку.
Материалы труб: металл, алюминиевая гофра, пластиковые воздуховоды. Гладкий пластиковый канал снижает уровень шума и сопротивление, но менее устойчив к температурным нагрузкам. Гофрированная труба проще в установке, но создаёт больше шума из-за турбулентности.
Производительность вытяжки подбирается по формуле: объём кухни × 10–12. Например, для кухни 12 м² с потолком 2,5 м потребуется вытяжка с производительностью не менее 300–360 м³/ч. При этом важно учитывать потери мощности на трении и изгибах воздуховода.
Для нормальной работы вытяжки необходим приток воздуха. Герметичные окна без приточных клапанов могут создавать обратную тягу. Решение – установка вентиляционного клапана или регулярное проветривание.
Как выбрать диаметр трубы для вытяжки на кухне
Минимальный диаметр воздуховода должен соответствовать выходному диаметру патрубка вытяжки. Чаще всего это 120, 150 или 160 мм. Уменьшение сечения приводит к увеличению сопротивления потоку и снижению производительности устройства.
Для вытяжек с производительностью до 400 м³/ч подходит труба диаметром 120 мм. При значениях от 400 до 700 м³/ч рекомендуется использовать 150 мм. Если значение выше 700 м³/ч – оптимален диаметр 160 мм и более. Нарушение соответствия приводит к повышенному уровню шума и перегреву мотора.
Если требуется изгиб трубы или установка переходов, диаметр лучше выбрать с запасом, чтобы компенсировать потери. При длине канала более 3 метров желательно избегать уменьшения диаметра и крутых поворотов.
Для гофрированных труб диаметр также подбирается по тем же принципам, но с учётом дополнительных аэродинамических потерь. Чем длиннее и изогнутее канал, тем большее сечение необходимо.
Допустимая длина воздуховода без потери тяги
При проектировании вытяжки в виде трубы важно учитывать длину воздуховода, чтобы избежать снижения производительности. Потери тяги напрямую зависят от длины, количества изгибов и типа канала.
- Максимальная длина прямого гладкого воздуховода – до 5 метров. При превышении этого значения эффективность вытяжки снижается.
- Каждый поворот на 90° эквивалентен дополнительно 1 метру длины. Учитывайте это при расчётах.
- Гофрированные трубы создают больше сопротивления – для них допустимая длина сокращается до 3 метров.
- Диаметр трубы должен соответствовать выходному диаметру вытяжки. При уменьшении сечения сопротивление возрастает.
- Желательно избегать более двух поворотов и резких изгибов, особенно на малых участках.
Если требуется большая длина, рекомендуется использовать вытяжки с повышенной мощностью (от 800 м³/ч и выше) и гладкие пластиковые каналы диаметром не менее 125 мм.
Наличие обратного клапана, решёток и переходников также влияет на итоговую нагрузку. Все элементы суммируются и уменьшают тягу.

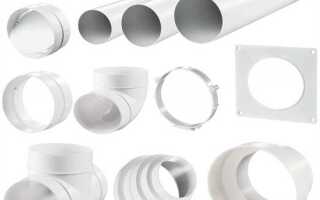

Материалы труб: пластик, металл или гофра

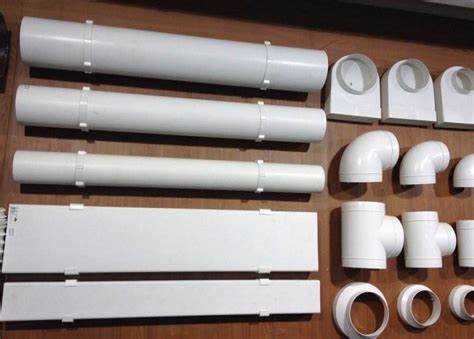

Пластиковые воздуховоды (чаще всего из ПВХ или полиэтилена) имеют гладкую внутреннюю поверхность, что снижает сопротивление воздуху и уровень шума. Легко монтируются, не подвержены коррозии, но чувствительны к высокой температуре – максимальный предел обычно не превышает +70 °C. Не рекомендуется для установки рядом с газовыми плитами без теплоизоляции.
Металлические трубы из оцинкованной стали или алюминия выдерживают нагрев до +250 °C. Подходят для любых типов плит, в том числе газовых. Гладкие участки обеспечивают стабильную тягу, но при неправильной установке могут вибрировать и шуметь. Алюминий легче, но менее прочен, чем оцинковка. Стальные воздуховоды желательно изолировать, чтобы избежать образования конденсата в холодное время года.
Гофрированные воздуховоды из алюминия или пластика удобны при нестандартной геометрии кухонного помещения. Простой монтаж без дополнительных соединений. Однако из-за складчатой структуры создаётся турбулентность, что снижает эффективность вытяжки и увеличивает уровень шума. Оптимальная длина – до 1,5 м. При большей протяжённости рекомендуется заменить на гладкий канал или комбинировать.

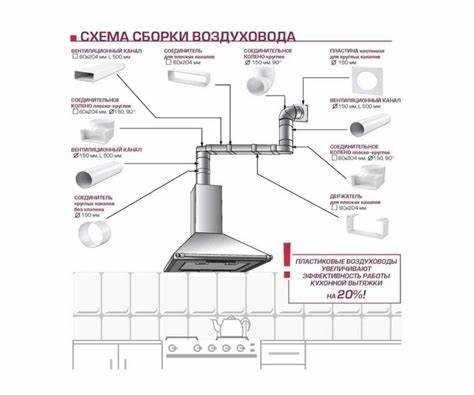

Правила установки трубы к вытяжке и вентиляции
Труба соединяется с патрубком вытяжки герметично. Для этого применяют хомуты с резиновыми прокладками и термостойкий герметик на силиконовой основе. Диаметр трубы должен соответствовать выходному отверстию вытяжки, иначе возникает повышенное сопротивление воздушному потоку.
На всем протяжении канала избегают сужений и резких изгибов. Каждый поворот снижает производительность примерно на 10%. Оптимальный угол поворота – 45°, допустимый максимум – 90°, но не более двух на трассе. Протяжённость не должна превышать 3 метров. При превышении длины устанавливают промежуточные вентиляторы.
Гладкие стенки трубы предпочтительнее, чем гофрированные – снижается уровень шума и сопротивление потоку. Если используется гофра, её максимально растягивают. Пластиковые трубы ПВХ или алюминиевые воздуховоды – приоритетны, так как устойчивы к коррозии и легко монтируются.
Выход трубы в шахту или наружу защищается обратным клапаном, чтобы исключить попадание воздуха с улицы или из вентканала. При подключении к общедомовой вентиляции используют специальный переходник с обратным клапаном и вентиляционной решёткой. Нельзя полностью перекрывать вентканал – должен сохраняться естественный воздухообмен.
Все соединения изолируются и закрепляются. Негерметичность приводит к снижению тяги и распространению запахов. Трубу крепят к стенам или потолку с шагом 1–1,5 м с помощью металлических скоб. При прохождении через перекрытия используют термостойкие гильзы и изоляцию из негорючих материалов.
Нужен ли обратный клапан в системе вытяжки
Обратный клапан предотвращает поступление воздуха из вентиляционного канала обратно на кухню. Это особенно важно при подключении вытяжки к общедомовой шахте, где возможны обратные потоки.
- Если вентиляция общая, без клапана в помещение может попадать запах от соседей, пыль и холодный воздух в зимнее время.
- При наличии естественной вентиляции без клапана возможно нарушение тяги, особенно при работе вытяжки и открытых окнах одновременно.
- При выключенной вытяжке без клапана воздух из шахты свободно поступает обратно, снижая эффективность проветривания и создавая сквозняки.
Устанавливать клапан желательно в следующих случаях:
- Канальное подключение к общедомовой вентиляции.
- Проживание в многоквартирном доме.
- Отсутствие отдельного канала для вытяжки на улицу.
Для горизонтальных участков воздуховодов используют пластиковые или металлические лепестковые клапаны. Для вертикальных – лепестковые с пружиной, устойчивые к самопроизвольному открытию под действием тяги.
При установке важно обеспечить герметичность стыков и точную посадку клапана по диаметру трубы. Клапан не должен мешать свободному потоку при включённой вытяжке – это снижает производительность.
Если вытяжка подключена напрямую к отверстию в наружной стене, обратный клапан также необходим – он исключает попадание воздуха с улицы при ветре или перепаде давления.
Как избежать шума при работе вытяжки с трубой
Шум, издаваемый кухонной вытяжкой с трубой, часто становится проблемой, особенно в открытых кухнях. Чтобы снизить его уровень, важно учитывать несколько факторов при установке и эксплуатации устройства.
Первым шагом является правильный выбор материала трубы. Металлические трубы (особенно алюминиевые) склонны создавать больше шума из-за вибрации. Использование пластиковых труб снижает уровень шума, так как они менее подвержены резонансу. Дополнительно можно выбрать трубы с внутренним антишумовым покрытием.
Качество монтажа также играет ключевую роль. Трубопровод должен быть как можно более прямым и без резких поворотов, так как изгибы увеличивают турбулентность и, соответственно, шум. Оптимальное расстояние между фиксаторами трубы – не более 1 метра, чтобы избежать вибрации, передающейся на стену и другие конструкции.
Для уменьшения вибраций и шума, важно использовать специальные амортизаторы и прокладки. Установка резиновых уплотнителей на стыках трубы и вытяжки поможет снизить передачу вибраций на стену и другие элементы интерьера.
Еще одним эффективным решением является установка шумоизоляционных кожухов вокруг трубы. Эти устройства представляют собой специальные материалы, поглощающие звуковые волны и снижающие уровень шума, создаваемого вытяжкой. Кожухи могут быть изготовлены из акустических материалов или из изоляции на основе стекловолокна.
Также важно учитывать мощность вытяжки. Более мощные модели, конечно, обеспечивают лучшую эффективность работы, но их использование может привести к увеличению уровня шума. Выбирайте вытяжку с регулируемой мощностью, чтобы в моменты минимальной нагрузки можно было уменьшить интенсивность работы устройства и снизить шум.
Наконец, регулярное обслуживание вытяжки также помогает уменьшить шум. Чистка фильтров и труб от загрязнений предотвратит излишний шум, возникающий из-за забитых каналов и ухудшения циркуляции воздуха.
Чем герметизировать соединения труб
Для герметизации соединений труб в системе кухонной вытяжки важно использовать материалы, которые обеспечат надежную изоляцию от воздуха и влаги. Неправильная герметизация может привести к утечкам, снижению эффективности работы вытяжки и образованию конденсата. Рассмотрим основные способы герметизации:
Силиконовый герметик. Один из самых популярных материалов для герметизации труб. Он обладает высокой эластичностью, устойчивостью к перепадам температур и влажности. Силиконовый герметик легко наносится, не теряет своих свойств на протяжении долгого времени и обеспечивает качественную изоляцию. Для труб, работающих при высоких температурах, следует выбирать термостойкий силикон.
Лента для герметизации. Специальные герметизирующие ленты, как правило, используются для соединений с минимальными нагрузками. Они легко наклеиваются на стыки труб, образуя плотное и прочное соединение. Такие ленты подходят для прямых участков системы, но на изгибах их эффективность может снижаться.
Трубные уплотнительные кольца. Эти кольца обеспечивают герметичность за счет своей плотной посадки в соединениях труб. Они часто используются при монтаже вытяжных систем с металлическими трубами. Уплотнительные кольца из резины или ПТФЭ обеспечивают долгосрочную герметичность и стойкость к воздействию высокой температуры и влаги.
Пакля с герметизирующими пастами. Пакля используется в комбинации с пастой для герметизации труб. Это отличный вариант для труб, которые подвержены повышенным механическим нагрузкам. Пасты обеспечивают дополнительную плотность соединения и защиту от влаги, а пакля помогает поддерживать форму и фиксировать герметик.
Металлические соединения с резьбовыми уплотнениями. Для соединений металлических труб можно использовать специальную резьбовую ленту или пасту, которая предотвращает утечку воздуха. Резьбовые соединения обеспечивают герметичность, но требуют тщательной затяжки и соблюдения рекомендаций по монтажу, чтобы избежать повреждения резьбы.
При выборе герметизирующего материала важно учитывать тип труб, условия эксплуатации и предполагаемую нагрузку на систему. Важно помнить, что герметизация соединений должна быть выполнена качественно, чтобы избежать проблем с вентиляцией и утечками.
Ошибки при подключении вытяжки через трубу
Подключение кухонной вытяжки через трубу – процесс, требующий внимательности и точности. Неверно выполненные шаги могут привести к снижению эффективности работы устройства, а иногда и к поломкам. Рассмотрим основные ошибки, которые часто встречаются при этом процессе.
1. Использование трубы слишком большого диаметра. Когда диаметр трубы значительно превышает рекомендуемый производителем вытяжки, воздух начинает двигаться слишком быстро, что может снизить силу тяги. Оптимальный диаметр должен соответствовать выходному отверстию вытяжки, чтобы обеспечить правильную циркуляцию воздуха и избежать перегрузки устройства.
2. Неправильный угол наклона трубы. При уклонении трубы более чем на 45° воздух будет двигаться с трудом, что приведет к снижению производительности вытяжки. Трубопровод должен быть как можно более прямым, с минимальными углами для обеспечения максимальной тяги.
3. Использование жестких труб без гибких соединений. Если труба жесткая и соединение с вытяжкой не имеет гибкости, любое движение или вибрация могут привести к образованию трещин в трубе, что нарушит герметичность системы. Гибкие соединения уменьшают механическое напряжение и обеспечивают более надежную работу системы.
4. Отсутствие герметичности соединений. Неправильная установка соединений трубы с вытяжкой или стеной может вызвать утечку воздуха. Это не только снижает эффективность вытяжки, но и увеличивает уровень шума. Все соединения должны быть тщательно герметизированы, чтобы избежать подобных проблем.
6. Использование материала, не предназначенного для вытяжных труб. Многие владельцы кухонь ошибаются, выбирая дешевые или неподходящие материалы для труб. Вытяжка нуждается в материалах, которые не подвержены коррозии и могут выдерживать высокие температуры и влагу. Для этого идеально подходят алюминиевые или оцинкованные трубы.
7. Неверное размещение вентиляционного отверстия. Когда вентиляционное отверстие расположено слишком близко к вытяжке, воздух может не успевать выходить на достаточном расстоянии. Это приводит к затрудненному потоку и снижению эффективности работы устройства. Вентиляционное отверстие должно быть размещено как можно дальше от вытяжки.
Правильное подключение вытяжки через трубу требует внимательности к деталям. Своевременное устранение этих ошибок повысит эффективность работы вытяжки и продлит срок ее службы.
Вопрос-ответ:
Что представляет собой кухонная вытяжка в виде трубы для отвода воздуха?
Кухонная вытяжка в виде трубы для отвода воздуха — это специальное устройство, предназначенное для удаления из кухни запахов, пара и загрязнений, образующихся при приготовлении пищи. Такая вытяжка состоит из вентиляционной трубы, соединённой с кухонным пространством и выходящей наружу через стену или крышу. Эта конструкция позволяет эффективно очищать воздух, выводя загрязнения за пределы помещения.
Какие преимущества имеет кухонная вытяжка с трубой для отвода воздуха перед другими типами вытяжек?
Главным преимуществом вытяжки с трубой для отвода воздуха является её способность выводить запахи и загрязнения непосредственно за пределы кухни, что обеспечивает более эффективное очищение воздуха. В отличие от рециркуляционных вытяжек, которые просто очищают воздух и возвращают его обратно в помещение, вытяжка с отводом не создаёт излишней влажности и запахов, так как всё выводится наружу.
Как выбрать вытяжку с трубой для отвода воздуха для своей кухни?
При выборе вытяжки с трубой для отвода воздуха важно учитывать несколько факторов. Во-первых, нужно правильно рассчитать мощность устройства, чтобы оно соответствовало площади вашей кухни. Во-вторых, важно учитывать диаметр трубы, через которую будет выводиться воздух — слишком узкая труба может снизить эффективность работы вытяжки. Также стоит обратить внимание на уровень шума и энергоэффективность устройства, чтобы оно не мешало вам при использовании и не требовало больших затрат на электричество.
Нужно ли устанавливать вытяжку с трубой для отвода воздуха в домах с низкими потолками?
Установка вытяжки с трубой для отвода воздуха возможна даже в домах с низкими потолками, но в таких случаях стоит обратить внимание на выбор модели с компактным дизайном. Также важно правильно спланировать маршрут для вентиляционной трубы, чтобы она не занимала слишком много пространства. Если это возможно, трубу можно провести через потолок или стену, не создавая неудобств.
Как часто нужно обслуживать вытяжку с трубой для отвода воздуха?
Для поддержания эффективности работы вытяжки важно регулярно проверять и очищать фильтры от жира и загрязнений, особенно если ваша вытяжка имеет фильтры, которые необходимо менять. Трубопровод также стоит проверять на наличие засоров, так как накопление грязи или жира может снизить силу потока воздуха. Рекомендуется проводить обслуживание хотя бы раз в полгода, но при интенсивном использовании кухни частоту можно увеличить.
Как выбрать кухонную вытяжку в виде трубы для отвода воздуха?
При выборе кухонной вытяжки в виде трубы стоит обратить внимание на несколько факторов. Во-первых, это мощность устройства, которая должна соответствовать размеру вашей кухни. Чем больше площадь, тем более мощная вытяжка потребуется для эффективного удаления запахов и влаги. Во-вторых, учитывайте тип установки: вытяжка может быть встроенной, наклонной или островной, в зависимости от планировки кухни. Также важно проверять уровень шума, который может быть особенно заметен при длительном использовании. Наконец, стоит подумать о материале трубы, так как металл, например, устойчив к высоким температурам и легок в уходе, в отличие от пластиковых моделей. Выбор зависит от ваших предпочтений и особенностей кухни.
Насколько эффективно отведение воздуха в вытяжке с трубой, и сколько места она занимает?
Трубные вытяжки обеспечивают отличное отведение воздуха, особенно если труба проложена напрямую наружу, что минимизирует любые преграды для потока воздуха. Такие вытяжки подходят для помещений с хорошей вентиляцией, поскольку труба отводит загрязнённый воздух наружу, не давая ему возвращаться в кухню. Место, которое занимает труба, зависит от длины и диаметра выбранной модели. Обычно труба проходит через стену или крышу, что может потребовать дополнительного пространства, особенно если кухня расположена в центре квартиры. Важно учитывать, что установка такой вытяжки может требовать профессиональных навыков, особенно если нужно прокладывать длинные и сложные участки трубопровода.
