Для подключения трехфазной нагрузки мощностью 15 кВт требуется автоматический выключатель, способный выдерживать соответствующий ток и обеспечивать защиту проводки. При напряжении 400 В ток составляет приблизительно 21,6 А, рассчитанный по формуле: I = P / (√3 × U), где P = 15000 Вт, U = 400 В. Полученное значение необходимо округлить с запасом, учитывая кратковременные перегрузки.
Стандартным решением будет автомат на 25 А, который обеспечивает безопасную работу оборудования при номинальной нагрузке. Важно выбирать не только по току, но и по характеристике срабатывания: для большинства бытовых и слабоинерционных нагрузок подходит характеристика C, для пусковых токов электродвигателей – D.

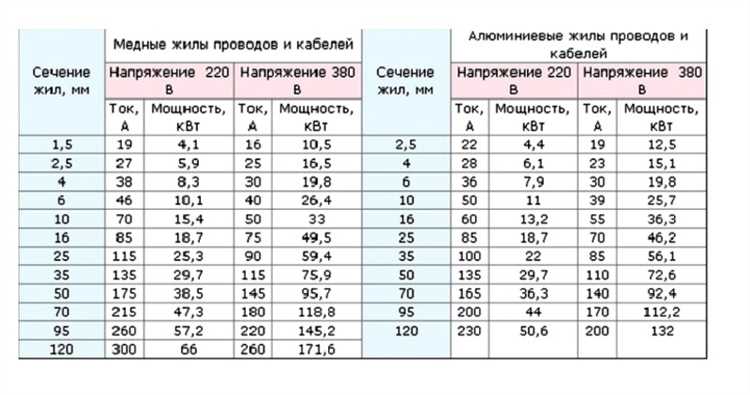

Сечение кабеля также должно соответствовать выбранному автомату. При использовании меди минимальное сечение составляет 4 мм² на фазу при скрытой прокладке. При использовании алюминия – не менее 6 мм². Несоответствие приведёт к перегреву и возможному выходу из строя линии до срабатывания автомата.
Важно выбирать автомат не только по номиналу, но и по типу: трехполюсный автомат используется чаще всего, так как обеспечивает одновременное отключение всех фаз при коротком замыкании или перегрузке. В случае использования трёх однополюсных автоматов возникает риск перекоса фаз и поражения электрическим током.
Как рассчитать номинальный ток для трёхфазной нагрузки 15 кВт
Для расчёта номинального тока трёхфазной нагрузки используется формула:
I = P / (√3 × U × cosφ)
Где:
- I – ток в амперах
- P – мощность, Вт (в данном случае 15000 Вт)
- U – линейное напряжение, В (для большинства сетей – 400 В)
- cosφ – коэффициент мощности, для стандартной нагрузки – 0.8
Подставляя значения:
I = 15000 / (1.732 × 400 × 0.8) ≈ 27.1 А
Результат – приблизительно 27 ампер. При выборе автомата ток рассчитывают с запасом минимум 10–20%. Это позволяет избежать ложных срабатываний при пуске оборудования.
С учётом запаса, рекомендуется автомат на 32 А. При наличии пусковых токов выше среднего – автомат с характеристикой C, в более тяжёлых условиях – тип D.

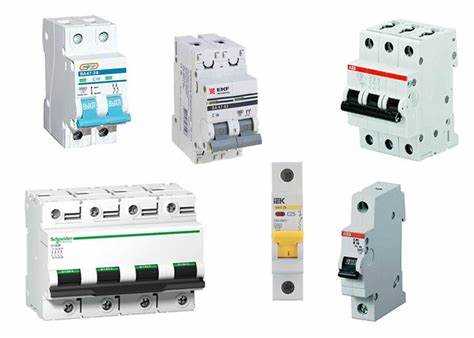

Какой тип автоматического выключателя подходит для трёхфазной сети
Для трёхфазной нагрузки 15 кВт требуется автоматический выключатель, рассчитанный на номинальный ток от 25 до 32 А, в зависимости от типа нагрузки. Расчёт: 15000 Вт / (√3 × 400 В) ≈ 21,6 А. С учётом запаса выбирается автомат на 25 или 32 А.
Для симметричной трёхфазной нагрузки используется трёхполюсный автомат, отключающий все фазы одновременно. Это важно для исключения перекоса фаз и повреждения оборудования. Маркировка: C25, C32 или D25, D32 – в зависимости от пусковых токов подключаемого оборудования.
Тип расцепителя выбирается по характеру нагрузки. Для сопротивлительной – тип C. Для электродвигателей и трансформаторов с высокими пусковыми токами – тип D. Тип B не применяется в трёхфазных силовых цепях, поскольку рассчитан на низкие токи отключения.
Автомат должен иметь отключающую способность не менее 6 кА, если напряжение сети 400 В и объект питается от распределительного щита с мощными источниками. В бытовых условиях часто достаточно 4,5 кА, но это допустимо только при подтверждённой невысокой короткозамыкающей способности сети.
Допускается установка модульных автоматов в щитке на DIN-рейку с маркировкой по стандарту IEC 60898. Для промышленных объектов предпочтительнее автоматы по стандарту IEC 60947-2 с повышенной износостойкостью и точностью срабатывания.

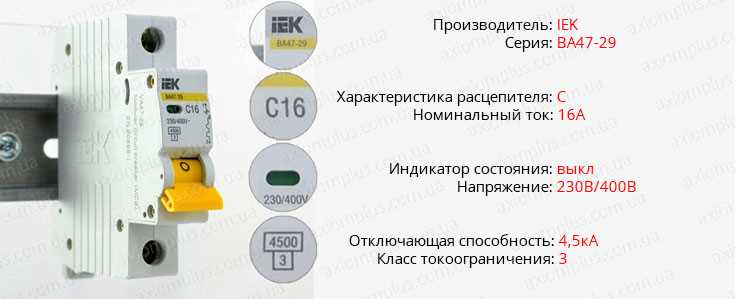

Как выбрать значение тока с учётом коэффициента запаса
Для трёхфазной нагрузки мощностью 15 кВт расчёт номинального тока начинается с использования формулы: I = P / (√3 × U × cosφ), где:
- P – активная мощность (15 000 Вт);
- U – линейное напряжение (обычно 400 В);
- cosφ – коэффициент мощности (для большинства бытовых и промышленных нагрузок принимается 0,95);
- √3 ≈ 1,732.
Подставляя значения: I = 15000 / (1,732 × 400 × 0,95) ≈ 22,7 А.
Результат – это рабочий ток. Для выбора автомата необходимо добавить коэффициент запаса. Он учитывает пусковые токи, кратковременные перегрузки и неидеальные условия. Обычно используется коэффициент 1,1–1,3 в зависимости от типа нагрузки.
При коэффициенте 1,25: 22,7 × 1,25 ≈ 28,4 А. В этом случае выбирается автомат с номиналом 32 А, так как ближайшее стандартное значение выше расчётного тока.
Если оборудование имеет выраженные пусковые токи (например, электродвигатели), дополнительно учитывается характеристика срабатывания автомата. Для таких случаев предпочтительны автоматы с характеристикой C или D.
Итог: для трёхфазной нагрузки 15 кВт при стандартных условиях и cosφ ≈ 0,95 оптимально использовать автомат 32 А с характеристикой C, если нет резких пусков. При наличии пусковых токов – характеристика D.
Подходит ли автомат на 25 А для мощности 15 кВт
Для оценки пригодности автомата на 25 А при нагрузке 15 кВт на три фазы необходимо рассчитать ток потребления и сравнить его с номиналом защиты.
- Мощность: 15 кВт
- Напряжение: 400 В (трёхфазная сеть)
- Коэффициент мощности (cos φ): принимаем 0.95 для активной нагрузки
Ток рассчитывается по формуле: I = P / (√3 × U × cos φ)
Подставляем значения: I = 15000 / (1.73 × 400 × 0.95) ≈ 22.7 А
Номинал автомата 25 А лишь немного превышает расчетный ток. В условиях стабильной нагрузки и отсутствия скачков такой автомат может сработать корректно, но есть нюансы:
- При длительной нагрузке на грани номинала автомат может срабатывать преждевременно из-за теплового расцепителя.
- Пусковые токи оборудования (например, двигателей) могут превышать 25 А, что приведёт к ложным срабатываниям.
- Кабельная линия должна выдерживать не менее 25 А. Если сечение кабеля недостаточно, это создаёт риск перегрева.
Рекомендации:
- Использовать автомат с номиналом 32 А при условии, что кабель соответствует току не менее 32 А.
- Применять автоматы с характеристикой C или D для оборудования с пусковыми токами.
- Обязательно учитывать условия эксплуатации: длина линии, температура, тип нагрузки.
Автомат на 25 А допустим, но находится на предельной границе. Для надёжности и ресурса системы лучше выбрать ближайший больший номинал с проверкой соответствия всех элементов цепи.
Как учитывать характеристики С, D и B при выборе автомата
Выбор автомата на 15 кВт для трёхфазной сети требует точного подбора времятоковой характеристики. Тип B, C или D указывает на диапазон срабатывания по току короткого замыкания. Ошибка в выборе может привести к ложным срабатываниям или, наоборот, к пропуску аварийной ситуации.
- Характеристика B – срабатывание при токах в 3–5 раз выше номинального. Применяется в сетях с минимальными пусковыми токами, например, для освещения или бытовых розеток. При пуске двигателей может срабатывать ошибочно.
- Характеристика C – срабатывание при превышении номинального тока в 5–10 раз. Подходит для сетей с умеренными пусковыми токами: насосы, вентиляторы, бытовые компрессоры. Это наиболее универсальный вариант для нагрузки 15 кВт.
- Характеристика D – срабатывание при превышении в 10–20 раз. Предназначен для оборудования с высокими пусковыми токами: мощные электродвигатели, сварочные аппараты. Использование требует гарантированной устойчивости сети и точного расчёта тока короткого замыкания.
Для нагрузки 15 кВт (примерно 23–25 А при 380 В) чаще всего устанавливают автомат на 32–40 А с характеристикой C. Но если планируется работа с оборудованием, создающим высокий пусковой ток, следует рассматривать тип D. При этом важно учитывать, что автоматы типа D требуют повышенной токоотдачи линии, иначе они не успеют сработать при КЗ.
- Измерьте или рассчитайте пусковые токи всех потребителей.
- Сравните максимальные пусковые значения с порогами срабатывания автоматов типов B, C, D.
- Оцените способность кабеля и шинопровода выдержать кратковременные перегрузки.
- Убедитесь, что характеристики сети соответствуют требованиям выбранного типа автомата.
Характеристику автомата нельзя выбирать наугад – только после анализа тока нагрузки, режима пуска и параметров питающей линии.
Можно ли использовать один автомат вместо трёх однополюсных
Для трёхфазной нагрузки на 15 кВт важен правильный выбор автоматического выключателя, обеспечивающего равномерную защиту всех фаз. Один трёхполюсный автомат вместо трёх однополюсных использовать можно, но при соблюдении ряда условий.
Трёхполюсный автомат обеспечивает синхронное отключение всех трёх фаз при возникновении перегрузки или короткого замыкания. Это предотвращает несимметричную работу и возможное повреждение оборудования. В то время как три однополюсных автомата могут отключаться по отдельности, что небезопасно и вызывает перекосы фаз.
При мощности 15 кВт на трех фазах (например, при напряжении 380 В и токе около 23 А на фазу) необходимо выбрать трёхполюсный автомат с номинальным током, соответствующим расчетному току нагрузки. При расчёте следует учитывать коэффициент мощности и пусковые токи оборудования.
Использование одного трёхполюсного автомата упрощает монтаж и обслуживание, снижает вероятность ошибок при эксплуатации. При этом важно, чтобы автомат имел соответствующие характеристики срабатывания (тепловые и магнитные параметры) для защиты кабелей и оборудования.
В случаях, когда нагрузка распределена неравномерно или требуется селективность защиты по фазам, может быть целесообразнее использовать три однополюсных автомата. Однако для стандартной трёхфазной нагрузки мощностью около 15 кВт трёхполюсный автомат является предпочтительным решением.

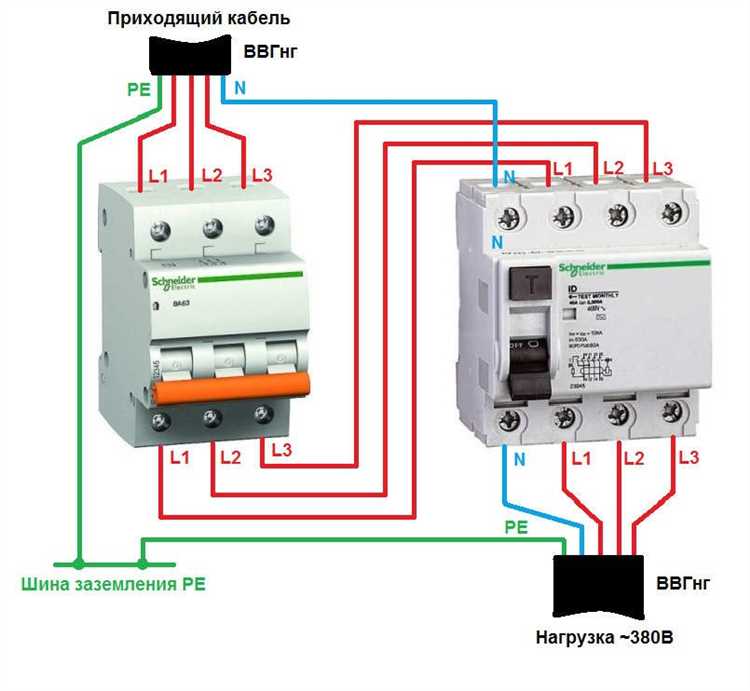

На что обратить внимание при установке автомата в щитке
Автоматический выключатель на 15 кВт трехфазной нагрузки должен соответствовать номинальному току, рассчитываемому по формуле: I = P / (√3 × U × cos φ). При стандартном напряжении 380 В и коэффициенте мощности 0,9 ток составит примерно 23 А. Поэтому выбирайте автомат с номиналом 25–32 А, чтобы обеспечить надежную защиту и избежать ложных срабатываний.
При монтаже важно правильно определить полюсность и фазировку, чтобы не допустить перекрестного подключения, что может привести к выходу из строя оборудования или срабатыванию защиты.
Убедитесь в соответствии автоматического выключателя типу нагрузки. Для двигателей с пусковыми токами рекомендуется использовать автоматы с характеристикой C или D, которые выдерживают кратковременные перегрузки без отключения.
Необходимо обеспечить надежное крепление автомата на DIN-рейку и достаточный зазор для вентиляции, чтобы предотвратить перегрев. Для автоматов на 15 кВт трехфазного питания стандартный зазор составляет не менее 10 мм с каждой стороны.
Провода подключения должны иметь сечение, соответствующее расчетному току с запасом 25–30 %. Например, для 25 А автоматов рекомендуются кабели с сечением не менее 4 мм² меди.
При монтаже соблюдайте требования по затяжке клемм, чтобы исключить нагрев и возможное возгорание. Рекомендуемый момент затяжки для медных жил – 2,5–3 Н·м.
Обязательно применяйте защитные устройства, учитывающие условия эксплуатации: влагозащита, степень пылезащиты и температурный режим помещения, где установлен щиток.
Вопрос-ответ:
Какой тип автоматического выключателя лучше выбрать для трехфазной нагрузки 15 кВт?
Для трехфазной нагрузки 15 кВт обычно подбирают автомат с номинальным током, который соответствует расчетному потреблению нагрузки. Для 380 В мощность 15 кВт соответствует примерно 23 А. Лучше выбрать трехполюсный автомат с характеристикой срабатывания типа C, которая подходит для бытовых и промышленных электроприборов с умеренными пусковыми токами. Если нагрузка содержит двигатели с высоким пусковым током, стоит рассмотреть тип D.
Можно ли использовать автомат на 25 ампер для нагрузки в 15 кВт на трех фазах?
Да, автомат на 25 А подойдет, если расчетный ток нагрузки около 23 А. Такой запас защитит сеть от перегрузок и учтет кратковременные токи запуска оборудования. Однако стоит учесть тип нагрузки и специфику электросети, чтобы избежать ложных срабатываний и обеспечить безопасность.
Какой автомат лучше выбрать: с тепловым расцепителем или электронным для трехфазной мощности 15 кВт?
Тепловой расцепитель достаточно надежен и часто применяется в стандартных автоматах для защиты от перегрузок. Электронные автоматы имеют более точную настройку и чувствительность, что полезно при нестабильных нагрузках или наличии оборудования с чувствительной электроникой. Для 15 кВт и обычной промышленной нагрузки подойдет классический автомат с тепловым и магнитным расцепителем.
Как правильно рассчитать номинал автомата для трехфазной нагрузки 15 кВт?
Для расчета номинального тока автомата используют формулу: I = P / (√3 × U × cosφ), где P — мощность (15 кВт), U — напряжение (380 В), cosφ — коэффициент мощности (обычно около 0,9). Подставляя значения, получаем ток около 23 А. Выбирают автомат с ближайшим большим номиналом — обычно 25 А, чтобы обеспечить надежную защиту и избежать ложных срабатываний.
Какие особенности нужно учитывать при выборе автомата для трехфазной нагрузки с двигателем мощностью 15 кВт?
При подключении двигателя важно учитывать пусковые токи, которые могут быть в 5-7 раз выше рабочего тока. В таких случаях предпочтительнее выбирать автоматы с характеристикой D, которые выдерживают кратковременные высокие токи без отключения. Также следует проверить, чтобы автомат обеспечивал защиту от коротких замыканий и перегрузок, а его номинал соответствовал расчетному току двигателя с учетом коэффициента мощности.
Как правильно подобрать автоматический выключатель для трехфазной нагрузки 15 кВт?
Для трехфазной нагрузки мощностью 15 кВт важно учитывать не только номинальный ток, но и особенности подключения и защиту линии. Обычно для расчета тока нужно разделить мощность на напряжение и коэффициент мощности. При стандартном напряжении 380 В и коэффициенте мощности около 0,9 ток составит примерно 23 Ампера. Следовательно, выбирают автоматический выключатель с номиналом чуть выше расчетного, например на 25 или 32 А, чтобы избежать ложных срабатываний при пусковых токах. Кроме того, важно учитывать тип автомата — для двигателей или для общего назначения выбирают разные характеристики отключения. Для защиты от коротких замыканий и перегрузок стоит выбрать автомат с плавкой характеристикой, подходящей к нагрузке. Важно также убедиться, что автомат рассчитан на трехфазное подключение и соответствует требованиям электробезопасности в конкретном объекте.
