Подключение трёхфазного напряжения 380 В в частном доме требует точного расчёта количества проводников, с учётом характеристик сети и потребителей. Стандартная трёхфазная сеть состоит из трёх фазных проводов (L1, L2, L3) и одного нулевого (N). В большинстве случаев также необходим пятый провод – защитный (PE), обеспечивающий заземление.
Таким образом, минимальное количество проводов для корректного и безопасного подключения составляет пять жил. Это требование соответствует правилам устройства электроустановок (ПУЭ) и обеспечивает правильную работу трёхфазного оборудования, а также однофазных нагрузок через нейтраль.
Если проектом предусмотрено использование системы TN-C (редко применяется в новых установках), количество проводов может быть уменьшено до четырёх – фазы плюс объединённый PEN-проводник. Однако такая схема не рекомендована для жилых домов из-за снижения уровня безопасности и устаревания стандарта.
Для подключения вводного кабеля от столба до дома чаще всего используют кабель с маркировкой ВВГнг(А)-LS 5×6 или СИП-5 4×16 при воздушной прокладке, с учётом необходимого сечения по нагрузке и длине линии. Выбор конкретного типа и сечения кабеля должен основываться на расчётах токовой нагрузки и падения напряжения.

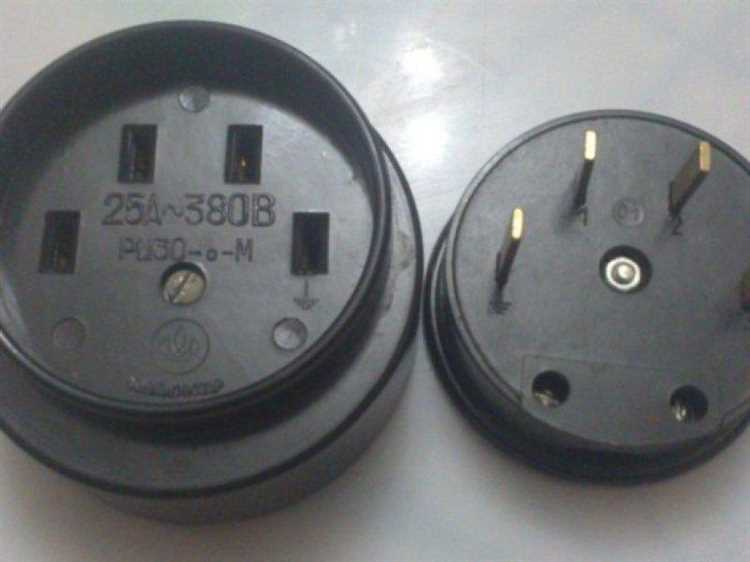

Сколько жил должно быть в кабеле для трёхфазного ввода
Для подключения трёхфазного напряжения 380 В в частном доме требуется кабель с минимум четырьмя жилами: тремя фазными (L1, L2, L3) и одной нулевой (N). Без нуля не обойтись – большинство бытовых приборов рассчитано на 220 В, получаемое между фазой и нейтралью.
Если планируется использование УЗО или дифференциальных автоматов, необходим пятый провод – защитный PE. Таким образом, оптимальная конфигурация – пятижильный кабель, обеспечивающий полное соответствие требованиям ПУЭ (пункт 1.7.124) и безопасности.
Для медных кабелей рекомендуемый минимальный сечение жил – 4 мм² при токе до 25 А. При большей нагрузке – от 6 мм² и выше. Использовать алюминиевые провода допустимо, но только при сечении от 16 мм² и при условии правильного подключения.
Не используйте кабели без маркировки и без цветовой идентификации. Жилы должны быть чётко различимы: фазы – любые цвета кроме синего и зелёно-жёлтого, ноль – синий, заземление – зелёно-жёлтый. Это упростит монтаж и предотвратит ошибки при подключении.
Нужен ли ноль при подключении 380 в частном доме
При подключении трёхфазного напряжения 380 В к частному дому ноль обязателен, если планируется использование однофазных потребителей. Большинство бытовой техники (освещение, розетки, котлы, холодильники) рассчитано на 220 В, а это фаза и ноль.

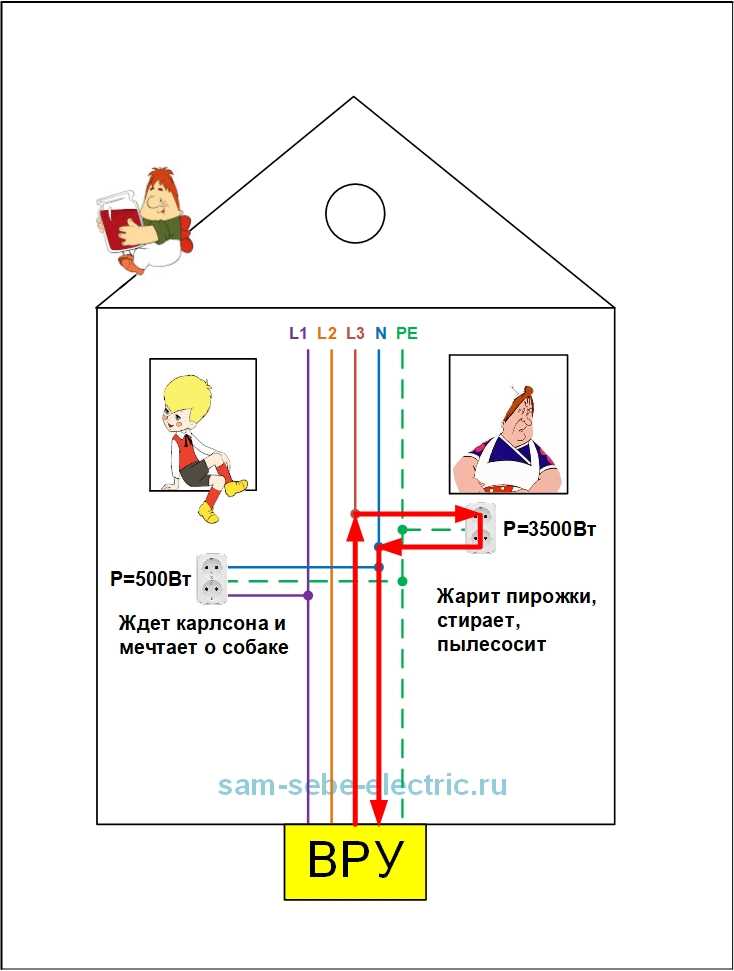

Без нулевого провода невозможно получить симметричное распределение однофазной нагрузки по фазам. Это приведёт к перекосу фаз и нестабильному напряжению, что опасно для электрооборудования. Например, при отсутствии нуля при неравномерной нагрузке на фазы возможен скачок напряжения до 380 В в одной из линий.
Ноль также необходим для срабатывания защитных устройств – УЗО и дифференциальных автоматов. Без него они теряют функциональность, что критично для безопасности. Кроме того, при подключении через счётчик обязательным является наличие рабочего нуля, поскольку большинство счётчиков рассчитаны на его использование.
При вводе трёхфазной сети в дом используется четырёхжильный кабель: три фазы и ноль. Заземление (PE) проводится отдельно и не объединяется с нулём (N), если выполнено системное заземление TN-S или TN-C-S, согласно ПУЭ.
Таким образом, ноль обязателен не только для корректной работы однофазной техники, но и для обеспечения электробезопасности и соответствия нормативам.
Когда требуется заземляющий провод и как его правильно выбрать
Заземляющий провод обязателен при подключении трёхфазной сети 380 В в доме, если используется система заземления TN-S или TN-C-S. Он необходим для безопасной работы УЗО, автоматов дифференциальной защиты и электрооборудования с металлическими корпусами. Отсутствие заземления увеличивает риск поражения током и выхода техники из строя при пробое изоляции.
Для частных домов заземляющий провод прокладывается от главной заземляющей шины в щитке до всех точек, где используется электрическая энергия: розетки с заземляющим контактом, распределительные коробки, приборы. При этом он не должен объединяться с нулевым проводом после точки ввода – такое допускается только в системе TN-C, которая запрещена в новых установках по ПУЭ.
Выбор сечения заземляющего провода зависит от материала жил и сечения фазных проводников:
| Медь | не менее 50% сечения фазного провода, но не менее 2,5 мм² при прокладке в трубе и 4 мм² без неё |
| Алюминий | не менее 16 мм² |
Для заземляющего проводника рекомендуется использовать кабель с жёлто-зелёной изоляцией, обозначенный как PE. При монтаже важно исключить механические повреждения и места возможной коррозии. Соединения должны быть болтовыми или сварными, пайка запрещена.
Для повышения надёжности заземления желательно использовать контур из трёх металлических стержней, соединённых стальной полосой 40×4 мм или проволокой диаметром не менее 10 мм. Все соединения зачищаются до блеска, защищаются антикоррозионным составом и проверяются мегомметром после монтажа.
Какой сечение проводов необходимо для безопасной подачи 380 вольт
Для подачи трёхфазного напряжения 380 В важно точно рассчитать сечение проводов, учитывая токовую нагрузку, длину линии и способ прокладки. Неправильно выбранное сечение может привести к перегреву кабеля, короткому замыканию или пожару.
- Для подключения оборудования до 10 кВт (ток до 16 А) при длине линии до 20 метров достаточно медного кабеля с сечением 2.5 мм².
- При нагрузке до 15 кВт (ток до 25 А) используют кабель 4 мм².
- Нагрузка до 20 кВт (ток до 32 А) требует кабеля 6 мм².
- Для нагрузок 25–30 кВт (ток до 40 А) применяют кабель 10 мм².
- При мощности свыше 30 кВт (ток свыше 50 А) необходимо использовать кабель сечением от 16 мм² и выше, в зависимости от расчётной мощности и длины линии.
При длине кабельной линии более 50 метров необходимо увеличивать сечение на один шаг выше для компенсации падения напряжения. Для алюминиевых проводов сечение увеличивают на 30–50 % по сравнению с медными.
Прокладка открытым способом требует меньшего сечения, чем в гофре или трубе, из-за лучшего теплоотведения. При использовании автоматических выключателей выбирают номинал строго под расчётный ток линии, с учётом пусковых токов оборудования.
Всегда учитывайте одновременную нагрузку всех потребителей, включая электроплиты, бойлеры, станки и электрокотлы. Перед прокладкой электропроводки желательно выполнить расчёт сечения с помощью онлайн-калькулятора или обратиться к специалисту для точной оценки.
Как прокладывать кабель от столба до дома по правилам
Расстояние между опорой и вводом в здание должно быть не более 25 метров. Если длина больше – требуется установка промежуточной опоры. Кабель прокладывается с учетом провеса: минимальная высота над проезжей частью – 6 метров, над пешеходной зоной – 3,5 метра.

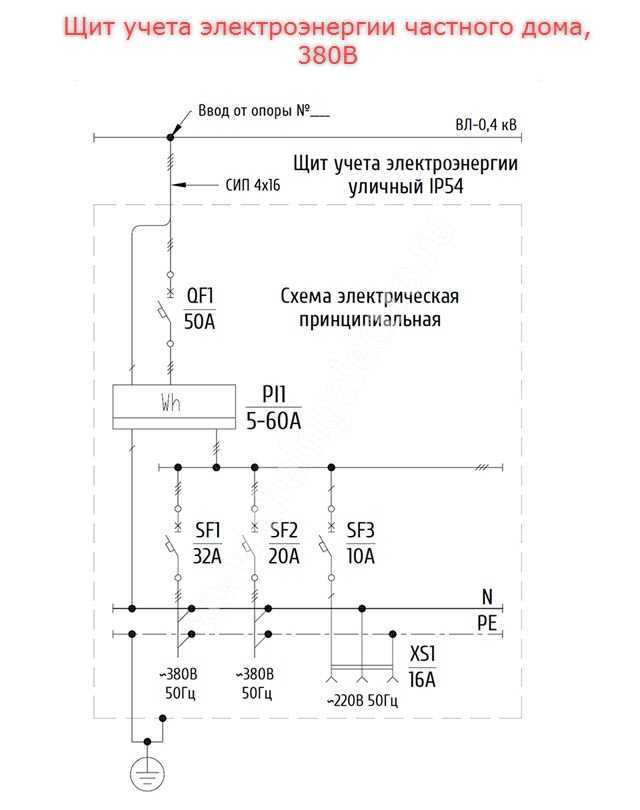

Тип кабеля – СИП (самонесущий изолированный провод) с алюминиевыми жилами. Для подключения 380 В применяют СИП-4 4×16 мм² или СИП-4 4×25 мм² в зависимости от мощности. Обязательна отдельная жила для PEN-проводника при системе TN-C.
Крепление к опоре выполняется с использованием анкерного зажима и кронштейна. Зажим должен выдерживать натяжение без повреждения изоляции. Запрещается фиксировать кабель стальной проволокой или подручными средствами.
Ввод в дом производится через гильзу или гермоввод в стене. Провод необходимо защитить гофрой или трубой из ПВХ на участке от стены до точки крепления на фасаде. Запрещено прямое подключение без защиты от УФ и механических повреждений.

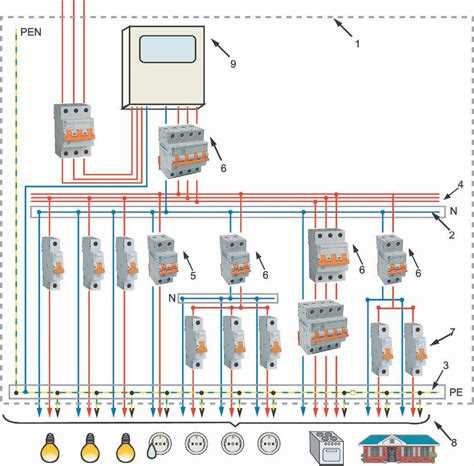

Заземление осуществляется через контур заземления, выполненный на участке. PEN-проводник в месте ввода разделяется на PE и N с применением шины и болтового соединения. Монтаж производится в металлическом щите с возможностью опломбировки.
Работы должны проводиться только при отключенном напряжении. При работе на высоте обязательны страховочные средства. Допуск к выполнению – наличие удостоверения по электробезопасности не ниже III группы.

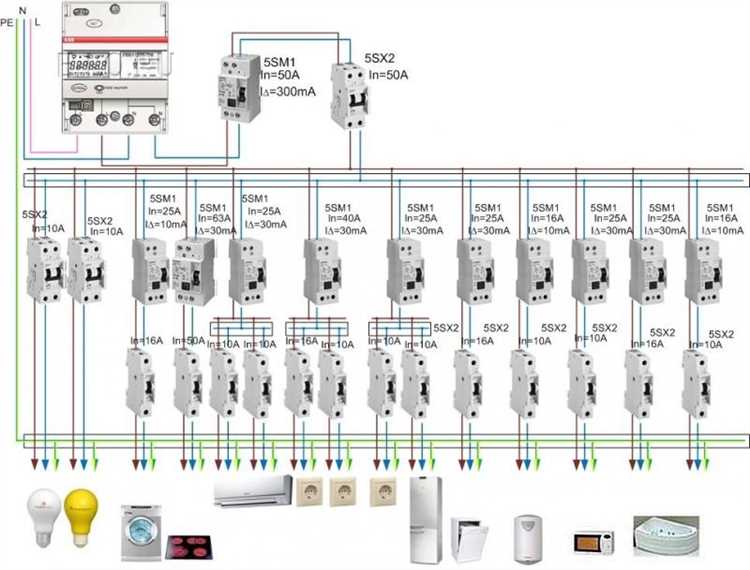

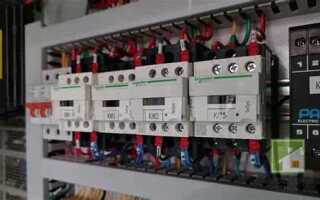

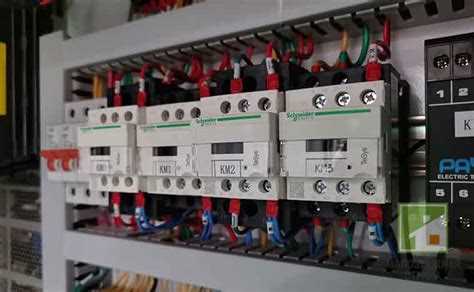

Какие автоматы и УЗО нужны при подключении трёхфазной сети
Для трёхфазной сети 380 В обязательна установка трёхполюсных автоматов защиты с номиналом по току, соответствующим сечению проводников и расчетной нагрузке. Например, при проводах сечением 4 мм² оптимален автомат на 25–32 А, для 6 мм² – 32–40 А.
Для защиты от токов утечки требуется трёхфазное УЗО с током срабатывания 30 мА для жилых помещений. При больших нагрузках и в случае необходимости селективности можно использовать комбинированные устройства – дифференциальные автоматы (УЗО+автомат), рассчитанные по номинальному току не ниже автоматов линии.
Важно: УЗО должно поддерживать напряжение сети 400 В и обеспечивать отключение за 20–30 мс при токе утечки. Для цепей с большими моторами или сложной нагрузкой стоит выбирать УЗО с селективной характеристикой, чтобы избежать ложных срабатываний.
Автоматы устанавливаются по каждой фазе с обязательным учётом нейтрального провода. В некоторых случаях допускается установка четырёхполюсного автомата, который отключит одновременно все три фазы и ноль.
Для безопасной эксплуатации трёхфазной сети в доме рекомендуется использовать устройства с классом селективности В или С, в зависимости от типа нагрузки. Например, для бытовых приборов – В, для электроинструментов и мощной техники – С.
Вопрос-ответ:
Сколько жил нужно для подключения трехфазного питания 380 В в жилом доме?
Для подключения трехфазного электроснабжения 380 В обычно требуется четыре провода: три фазных и один нейтральный. Три фазных провода подают напряжение каждой фазы, а нейтральный обеспечивает обратный путь тока. Иногда дополнительно прокладывают отдельный провод заземления для безопасности.
Можно ли подключить 380 В к дому только двумя проводами?
Нет, для полноценного и безопасного подключения трехфазного напряжения 380 В двух проводов недостаточно. Необходимо как минимум три фазных и один нейтральный провод, чтобы обеспечить равномерное распределение нагрузки и корректную работу электроприборов. Использование меньшего количества проводов может привести к неправильной работе техники и опасным ситуациям.
Зачем нужен отдельный провод заземления при подключении 380 В в доме?
Отдельный заземляющий провод создаёт дополнительную защиту от поражения электрическим током. Он обеспечивает безопасный путь для тока утечки или короткого замыкания, предотвращая появление напряжения на металлических частях оборудования и снижая риск пожара или удара током для жильцов.
Какая сечение проводов требуется для подключения 380 В в частном доме?
Выбор сечения проводов зависит от нагрузки и длины линии. Обычно для трехфазного подключения дома с умеренной мощностью используют медные провода с сечением от 4 до 10 квадратных миллиметров. Чем выше нагрузка и длиннее проводка, тем больше должно быть сечение, чтобы избежать перегрева и падения напряжения. Для точного расчёта лучше обратиться к электрику, учитывая все параметры сети и нагрузку.
