Мощность в 5.5 кВт часто встречается в бытовом и промышленном оборудовании: бойлерах, электроплитах, компрессорах. Чтобы определить ток, необходимо учитывать не только саму мощность, но и напряжение сети, а также коэффициент мощности, если речь идёт об оборудовании с индуктивной нагрузкой.
При однофазном подключении к сети 220 В расчет тока выполняется по формуле I = P / (U × cosφ). При стандартном cosφ = 1, ток составит 5500 / 220 = 25 ампер. Если cosφ равен 0.9, ток увеличится до около 27.8 ампер, что важно учитывать при подборе кабеля и автоматики.
Для трёхфазной сети 380 В применяется формула I = P / (√3 × U × cosφ). При cosφ = 1, ток составит 5500 / (1.73 × 380) ≈ 8.4 ампер. При пониженном коэффициенте мощности в 0.9 ток возрастёт до примерно 9.3 ампер.
Рекомендуется использовать кабель с запасом по сечению и защитный автомат, рассчитанный минимум на 125% от рабочего тока. Для однофазной нагрузки 5.5 кВт это автомат на 32 ампера и медный кабель сечением не менее 4 мм². В трёхфазной сети достаточно автомата на 10 ампер и кабеля 2.5 мм² при коротком расстоянии до потребителя.
Неправильный выбор сечения кабеля или автомата может привести к перегреву проводки, ложным срабатываниям защиты или выходу оборудования из строя. Точный расчет всегда должен учитывать длину линии, способ прокладки и особенности подключаемого устройства.
Сколько ампер при мощности 5.5 кВт
Для расчёта силы тока при мощности 5.5 кВт необходимо учитывать напряжение сети и характер нагрузки. Формула для активной нагрузки:
I = P / U
Где:
I – сила тока в амперах,
P – мощность в ваттах (5500 Вт),
U – напряжение в вольтах.
При однофазном подключении 220 В:
5500 ÷ 220 = 25 ампер.
Для трёхфазной сети 380 В используется формула:
I = P / (√3 × U)
√3 ≈ 1.73, U = 380 В:
5500 ÷ (1.73 × 380) ≈ 8.4 ампера.
Если устройство имеет индуктивную или емкостную нагрузку (двигатели, трансформаторы), применяется коэффициент мощности cos(φ). При cos(φ) = 0.9:
Для однофазной сети:
5500 ÷ (220 × 0.9) ≈ 27.8 ампера.
Для трёхфазной сети:
5500 ÷ (1.73 × 380 × 0.9) ≈ 9.3 ампера.
При выборе автомата и сечения провода учитывайте полученные значения с запасом не менее 20%. Например, при токе 25 А необходим автомат на 32 А и кабель сечением не менее 4 мм² для меди.
Как рассчитать ток при 5.5 кВт для однофазной сети 220 В
Для расчёта тока в однофазной сети используется формула: I = P / (U × cosφ), где I – ток в амперах, P – мощность в ваттах, U – напряжение в вольтах, cosφ – коэффициент мощности.
При мощности 5.5 кВт, что эквивалентно 5500 Вт, и напряжении 220 В, необходимо учитывать cosφ. Для бытовых приборов он обычно составляет 0.95. Подставим значения: I = 5500 / (220 × 0.95) ≈ 26.4 А.
Если коэффициент мощности неизвестен, для грубой оценки можно использовать cosφ = 1. В этом случае I = 5500 / 220 ≈ 25 А. Однако это заниженное значение, не учитывающее реактивную составляющую нагрузки.
Для выбора автоматического выключателя и сечения кабеля необходимо брать ток с запасом. При токе 26.4 А рекомендован автомат номиналом 32 А и кабель с медными жилами сечением не менее 4 мм² при длине линии до 20 метров.
Сколько ампер потребляет нагрузка 5.5 кВт в трёхфазной сети 380 В
Для расчёта тока при трёхфазном подключении используется формула:
- I = P / (√3 × U × cosφ)
Где:
- P – активная мощность (5500 Вт)
- U – линейное напряжение (380 В)
- cosφ – коэффициент мощности, принимается 0.8 для индуктивной нагрузки
Подставляя значения:
- I = 5500 / (1.732 × 380 × 0.8)
- I ≈ 10.5 А
Ток, потребляемый нагрузкой 5.5 кВт в сети 380 В, составляет примерно 10.5 ампер при cosφ = 0.8.
Рекомендации по выбору автомата и кабеля:
- Автоматический выключатель должен быть рассчитан минимум на 16 А.
- Для медного кабеля подходит сечение 2.5 мм², но лучше использовать 4 мм² с запасом по нагреву и длине линии.
- Учитывать тип пусковой нагрузки – при тяжёлом запуске возможно кратковременное превышение тока в 2–3 раза.

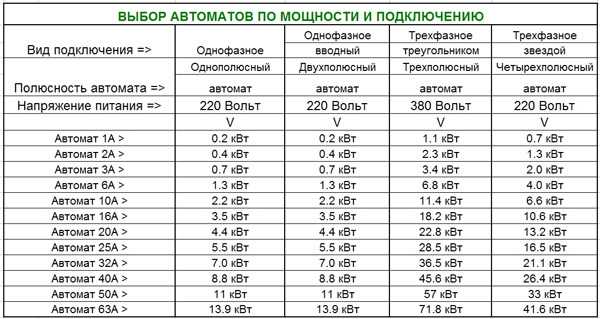

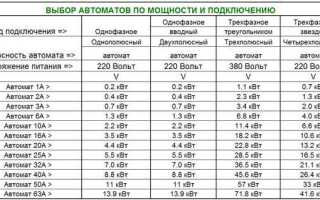

Какой автомат нужен для защиты цепи с мощностью 5.5 кВт
Для цепи с активной нагрузкой мощностью 5.5 кВт необходимо определить номинальный ток. При однофазном подключении (220 В) ток рассчитывается по формуле I = P / (U × cosφ). При cosφ = 1 ток составит 5500 / 220 ≈ 25 А. Для трёхфазной сети (380 В) с cosφ = 0.95 ток будет: I = 5500 / (√3 × 380 × 0.95) ≈ 8.4 А.
Для однофазной цепи требуется автоматический выключатель с номиналом не менее 25 А. Рекомендуется установка автомата на 32 А, чтобы обеспечить запас по току при пусковых нагрузках, особенно при работе с электродвигателями.
В трёхфазной сети оптимальный выбор – автомат на 10 А. Он перекроет рабочий ток с учетом перегрузки, но не приведёт к ложным срабатываниям при кратковременном повышении потребления.
Тип расцепителя подбирается в зависимости от характера нагрузки. Для активных нагрузок (обогреватели, ТЭНы) подойдёт автомат с характеристикой B. При наличии пусковых токов (двигатели, компрессоры) предпочтительнее автомат с характеристикой C.
Важно учитывать сечение кабеля: при токе 25–32 А необходимо использовать медный провод сечением не менее 4 мм². Несоблюдение этого требования приведёт к перегреву и риску возгорания, даже при правильно подобранном автомате.
Как влияет cosφ на расчёт тока для 5.5 кВт
Коэффициент мощности cosφ напрямую влияет на величину тока, потребляемого электродвигателем или другим нагрузочным устройством. При расчёте тока для мощности 5.5 кВт необходимо учитывать не только напряжение, но и значение cosφ, поскольку оно отражает фазовый сдвиг между током и напряжением.
Для однофазной сети ток рассчитывается по формуле: I = P / (U × cosφ), где P – активная мощность (5500 Вт), U – напряжение (например, 220 В), cosφ – коэффициент мощности. При cosφ = 1 ток составит около 25 А. Если cosφ снижается до 0.8, ток увеличивается до 31 А. При cosφ = 0.7 – уже примерно 35.7 А.
Для трёхфазной сети формула: I = P / (√3 × U × cosφ). При напряжении 400 В и cosφ = 0.85 ток составит примерно 9.3 А. Если cosφ упадёт до 0.7, ток вырастет до 11.3 А. Чем ниже cosφ, тем выше ток, а значит – больше потери и требования к сечению кабеля, коммутационной аппаратуре и защите от перегрузки.
При выборе оборудования важно использовать значение cosφ, указанное в технической документации нагрузки. Игнорирование этого параметра приводит к занижению тока и, как следствие, некорректному подбору компонентов электросети.
Можно ли подключить прибор мощностью 5.5 кВт в домашнюю электросеть
Прибор мощностью 5.5 кВт требует ток около 24 ампер при напряжении 230 В (I = P / U = 5500 Вт / 230 В ≈ 24 А). Стандартные домашние автоматы и проводка обычно рассчитаны на 16-20 А, что недостаточно для безопасной эксплуатации такого прибора. Для подключения 5.5 кВт нагрузки необходим отдельный автомат на 25-32 А и провод с сечением минимум 4 мм² медью, чтобы избежать перегрева и падения напряжения.
Важно проверить возможности вводного кабеля и распределительного щита: если в них установлены автоматы меньшей номинальной силы или сечение проводов меньше требуемого, понадобится замена оборудования. Также желательно предусмотреть выделенную линию с защитой от перегрузок и короткого замыкания.
Если дом подключен к однофазной сети 230 В, подключение 5.5 кВт возможно при условии корректного монтажа и соответствующей защиты. В случае трехфазной сети нагрузку стоит распределить по фазам, снижая ток на каждой из них и увеличивая общую надежность.
Не рекомендуется использовать удлинители или розетки с низкой нагрузочной способностью. Для стабильной работы и безопасности следует доверить монтаж квалифицированному электрику и провести проверку параметров сети.
Сечение кабеля при подключении оборудования на 5.5 кВт
Для оборудования мощностью 5.5 кВт при напряжении 220 В ток нагрузки составит примерно 25 А (I = P / U = 5500 / 220 = 25 А). При трехфазном подключении (380 В) ток будет около 8.4 А (I = 5500 / (380 × √3) ≈ 8.4 А).
Для однофазной сети рекомендуется использовать кабель с сечением жил не менее 4 мм² из меди, что гарантирует безопасность и устойчивую работу без перегрева при токе до 25-28 А.
В случае трехфазного подключения достаточно медного кабеля с сечением 1.5-2.5 мм², учитывая ток нагрузки около 8-9 А. Однако выбор сечения должен учитывать длину линии и допустимое падение напряжения.
При увеличении длины кабеля свыше 20 метров следует увеличивать сечение на 25-50% для компенсации потерь и поддержания стабильного напряжения на оборудовании.
Для алюминиевых жил сечение необходимо увеличивать примерно в 1.5 раза по сравнению с медным, из-за худшей проводимости и большего сопротивления.
Обязательное условие – проверка соответствия выбранного сечения требованиям ПУЭ и рекомендациям производителя оборудования, а также применение автоматических защит (автомат, УЗО) по току, соответствующих расчетному значению.
Допустимый ток для разных типов проводов при нагрузке 5.5 кВт
При мощности 5.5 кВт и напряжении 220 В ток нагрузки составляет примерно 25 А (I = P / U = 5500 / 220 ≈ 25 А). Для трёхфазной сети 380 В ток будет меньше – около 8 А (I = 5500 / (380 × √3) ≈ 8,4 А). Рассмотрим, какие проводники подходят для таких токов.
- Медь, сечение 1.5 мм² – максимально допустимый ток около 17 А, недостаточно для 25 А нагрузки, подходит только для трёхфазной 8 А нагрузки.
- Медь, сечение 2.5 мм² – допускает ток до 24–27 А в зависимости от условий прокладки, подходит для нагрузки 5.5 кВт при 220 В, но с минимальным запасом.
- Медь, сечение 4 мм² – выдерживает до 32–35 А, оптимальный выбор для нагрузки 5.5 кВт на 220 В с запасом по току и снижением нагрева.
- Алюминий, сечение 4 мм² – ток до 25 А, подходит с минимальным запасом, лучше выбирать 6 мм² для надежности.
- Алюминий, сечение 6 мм² – допускает ток до 32–35 А, предпочтителен для нагрузки 5.5 кВт при 220 В с запасом.
Рекомендуется учитывать тип изоляции, условия прокладки (воздух, кабель-канал, труба), температуру окружающей среды и длительность нагрузки. При монтаже в стенах или в пучке токопроводящих жил допустимый ток снижается на 10–20%.
Для трёхфазных систем 380 В выбор проводника можно делать по меньшему току (около 8–10 А), что позволяет использовать провод с меньшим сечением, но всегда учитывайте возможные пусковые токи и дополнительные нагрузки.
Вопрос-ответ:
Какой ток будет при мощности 5,5 кВт и напряжении 220 В?
Чтобы определить ток, нужно разделить мощность на напряжение. При мощности 5,5 кВт (5500 Вт) и напряжении 220 В ток составит примерно 25 А. Это расчет для однофазной сети без учета коэффициента мощности.
Сколько ампер потребляет прибор мощностью 5,5 кВт в трехфазной сети 380 В?
Для трехфазной сети формула расчета тока выглядит так: I = P / (√3 × U × cos φ). При мощности 5,5 кВт и напряжении 380 В, если принять коэффициент мощности равным 1, ток будет около 8,3 А. В реальности ток может немного отличаться из-за cos φ и потерь.
Почему важно знать силу тока при подключении нагрузки 5,5 кВт?
Знание тока необходимо для правильного выбора сечения проводов и защиты, чтобы избежать перегрева и повреждений оборудования. Если ток окажется больше расчетного, это может привести к авариям или сбоям в работе электрической системы.
Как влияет напряжение сети на ток при мощности 5,5 кВт?
При фиксированной мощности увеличение напряжения уменьшает силу тока, а снижение напряжения — увеличивает ток. Например, для нагрузки 5,5 кВт ток при 220 В будет значительно выше, чем при 380 В, что важно учитывать при проектировании электросети и выборе оборудования.
Можно ли рассчитать ток нагрузки 5,5 кВт без знания напряжения?
Без значения напряжения точный расчет невозможен, так как ток напрямую зависит от напряжения. Чтобы определить силу тока, нужно знать хотя бы приблизительное напряжение сети, к которой будет подключаться нагрузка.
