Блок контакт представляет собой элемент коммутационной аппаратуры, предназначенный для замыкания или размыкания цепей управления в электрических схемах. Он применяется в пускателях, реле, автоматах и кнопочных постах, где требуется передача управляющего сигнала без непосредственного вмешательства оператора в силовую часть цепи.

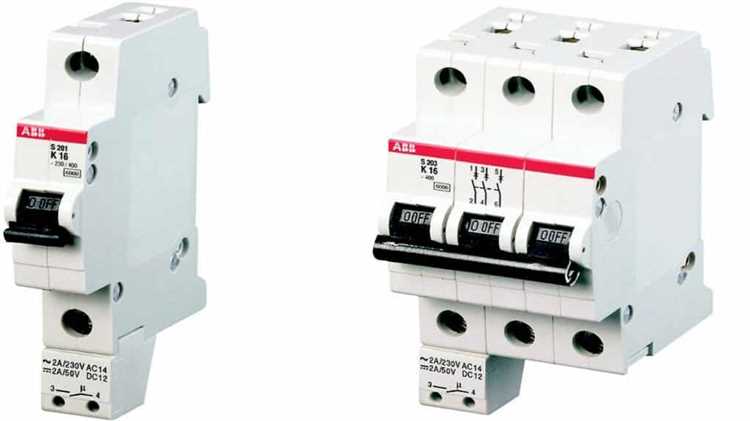

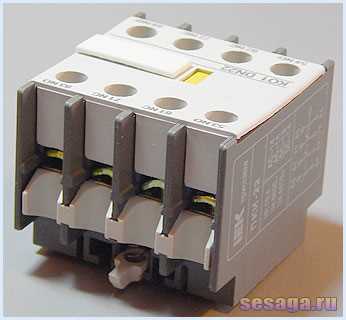

Контактные блоки классифицируются по числу замыкающих и размыкающих контактов, типу установки (фронтальная, тыльная, боковая) и назначению (нормально разомкнутые, нормально замкнутые, переключающие). На практике используются блоки с маркировкой типа 1NO, 1NC, 1NO+1NC и другие комбинации. Например, 1NO означает один нормально разомкнутый контакт, а 1NC – один нормально замкнутый.
Монтаж блока контакта осуществляется непосредственно на управляющее устройство, такое как кнопка или пускатель. При нажатии кнопки контакт замыкается или размыкается, обеспечивая подачу сигнала на катушку реле или другого исполнительного элемента. При проектировании схем рекомендуется учитывать номинальное напряжение и ток, допустимые для контактов, чтобы исключить перегрев или повреждение элементов.
Использование блоков контактов позволяет реализовать функции самоподхвата, логической блокировки, аварийной остановки и сигнализации. Например, при включении двигателя блок контакт может замкнуть цепь лампы индикации, подтверждая его запуск. При аварийной остановке используется нормально замкнутый контакт, который размыкается при нажатии кнопки и обесточивает схему.
Для повышения надёжности рекомендуется применять контакты с гальваническим покрытием (например, серебряное или золотое), особенно в цепях малых токов. Также важна регулярная проверка состояния контактных поверхностей на предмет нагара или износа, особенно в цепях с индуктивной нагрузкой.
Что такое блок контакт и как он обозначается на схеме
Существует два типа блок-контактов: нормально замкнутый (НЗ) и нормально разомкнутый (НР). В исходном положении при отключенном исполнительном устройстве НЗ-контакт замкнут, НР – разомкнут. После срабатывания устройства их состояние меняется.

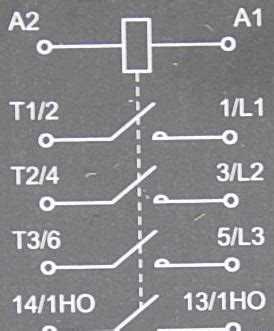

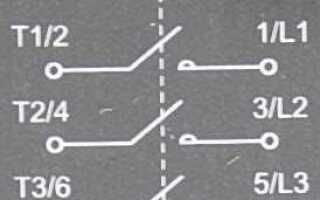

На схемах НР-контакт обозначается двумя параллельными линиями, между которыми имеется разрыв. НЗ-контакт – двумя параллельными линиями без разрыва. Рядом указывается обозначение устройства, к которому принадлежит контакт, и его порядковый номер, например: КМ1.1 – первый контакт пускателя КМ1.
Если блок-контакт механически связан с основным контактором, но используется в другой цепи, его обозначают через точку: К1.2, где К1 – контактор, 2 – номер блок-контакта. Дополнительно на схемах указывают буквенное обозначение группы контактов: NO (Normally Open) для НР, NC (Normally Closed) для НЗ.
Для упрощения диагностики в цепях управления применяют графическую группировку блок-контактов вне корпуса основного устройства. Это позволяет наглядно видеть взаимосвязь между управляющими и исполнительными элементами.
Разновидности блоков контактов по принципу действия
Блоки контактов делятся на несколько типов в зависимости от способа переключения цепей. Ниже приведены основные разновидности с указанием особенностей их работы и области применения.
- Механические: основаны на прямом воздействии подвижных частей. Чаще всего применяются в кнопках, реле, автоматах. Отличаются простотой конструкции и малой стоимостью. Контакт замыкается при нажатии, отпускании или перемещении рычага. Минус – ограниченный ресурс из-за механического износа.
- Магнитоуправляемые (герконы): срабатывают под действием магнитного поля. Контакт замыкается при приближении магнита. Применяются в системах охраны, контроля доступа, датчиках положения. Плюс – отсутствие подвижных частей, высокая надежность при малых токах. Недостаток – чувствительность к вибрации и внешним магнитным помехам.
- Индуктивные: реагируют на изменение магнитного потока. Используются в автоматике, особенно на производстве. Контакт срабатывает при наличии металлического объекта в зоне чувствительности. Преимущество – высокая скорость отклика. Минус – ограниченность применения только для металлических объектов.
- Емкостные: работают на принципе изменения емкости между датчиком и объектом. Часто используются в панелях управления, лифтах, системах «умного дома». Не требуют физического контакта. Преимущества – износоустойчивость, влагозащита. Ограничения – влияние внешней среды и ограниченная точность при нестабильных условиях.
- Оптические: основаны на прерывании или отражении светового луча. Применяются на конвейерах, в счетчиках, датчиках присутствия. Высокая точность и скорость, отсутствие механического износа. Уязвимы к загрязнениям и внешнему освещению.
- Пьезоэлектрические: активируются при нажатии за счёт деформации пьезоэлемента. Используются в чувствительных клавишах, промышленных панелях. Отличаются долговечностью и устойчивостью к влаге. Минус – требуют определённого усилия нажатия.
Выбор типа блока контактов зависит от условий эксплуатации, требуемой скорости отклика, допустимой частоты срабатывания и характеристик внешней среды.
Роль блок контакта в цепях управления электродвигателями
Блок контакты в системах управления электродвигателями служат для передачи сигнала о состоянии аппаратов управления, таких как пускатели, контакторы и реле. Их основное назначение – формирование логических связей между элементами схемы и обеспечение корректной последовательности включения и отключения.
В схемах с прямым запуском двигателя блок контакты используются для фиксации состояния пускателя. При нажатии кнопки «Пуск» срабатывает главный контакт пускателя и одновременно замыкается нормально открытый блок контакт, подключённый параллельно кнопке. Это обеспечивает самоподхват, позволяющий пускателю оставаться включённым без удержания кнопки.
При аварийной остановке или срабатывании защиты размыкающий блок контакт отключает питание с катушки пускателя, обесточивая двигатель. Такое включение блок контакта предотвращает повторный пуск без вмешательства оператора.
В реверсивных схемах блок контакты выполняют блокировку одновременного включения пускателей прямого и обратного хода. Нормально замкнутые блок контакты одного пускателя последовательно включаются в цепь питания катушки другого. Это исключает короткое замыкание между фазами при попытке включения противоположного направления.
Для каскадного запуска нескольких электродвигателей блок контакты обеспечивают включение последующего двигателя только после включения предыдущего. Это реализуется через нормально открытые контакты, замыкающиеся после срабатывания соответствующего пускателя.
При техническом обслуживании важно учитывать ток и напряжение, на которые рассчитаны блок контакты, а также их механическую износостойкость. Неправильный выбор может привести к нестабильной работе системы управления или её полному отказу.
Как блок контакт влияет на работу реле и пускателей
Блок-контакт изменяет режим работы реле и пускателей, позволяя организовать логические цепи управления. Включение нормально разомкнутого блок-контакта в цепь питания катушки реле обеспечивает самоподхват. Это предотвращает отключение реле сразу после отпускания кнопки пуска.
При использовании нормально замкнутых блок-контактов возможно построение схем аварийного отключения. Например, при перегрузке тепловое реле размыкает свой блок-контакт, что приводит к обесточиванию пускателя.
В пускателях блок-контакты также применяются для переключения сигнальных цепей. Их замыкание или размыкание может активировать лампы индикации или подавать команды другим устройствам.
При параллельной работе нескольких пускателей блок-контакты позволяют реализовать электрическую блокировку. Размыкание блок-контакта одного пускателя исключает возможность включения другого, предотвращая короткое замыкание фаз.
Для корректной работы реле и пускателей необходимо учитывать номинальные токи блок-контактов. Использование неподходящего контакта может привести к подгоранию или отказу коммутации.
При проектировании схем автоматизации рекомендуется использовать вспомогательные блок-контакты с золотым напылением для слаботочных цепей, чтобы снизить контактное сопротивление и повысить надежность сигнала.
Особенности подключения блоков контактов в распределительных шкафах

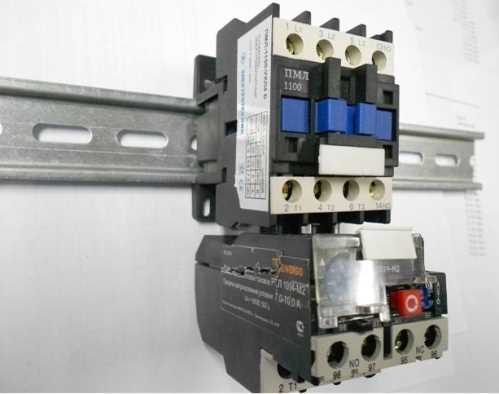

При монтаже блоков контактов в распределительных шкафах важно учитывать конструкцию DIN-рейки, плотность размещения оборудования и способ маркировки. Блоки устанавливаются на 35-миллиметровую рейку, соответствующую стандарту EN 60715. Контакт должен иметь надёжную фиксацию и допуск на токовую нагрузку не ниже номинала управляемой цепи.
При подключении проводов используют наконечники типа НШВИ или НКИ. Сечение проводника подбирается по таблице допустимого тока: для 10 А – не менее 1 мм², для 16 А – от 1,5 мм². Допускается использование гибких жил только при обязательной опрессовке. Затяжка винтовых клемм выполняется с контролем момента, рекомендованного производителем (обычно от 0,5 до 1,2 Н·м).
Обязателен цветовой код подключаемых проводов: синий для нейтрали, жёлто-зелёный – для заземления, чёрный или коричневый – для фазных цепей. Нарушение цветовой идентификации приводит к ошибкам при обслуживании и авариям. Все соединения промаркированы с обеих сторон: на клеммах и на концах проводов. Используются маркировочные полосы или термоусадочные трубки с надписями.
Запрещено прокладывать сигнальные цепи рядом с силовыми без экранирования. Минимальное расстояние между ними – 10 мм при отсутствии экрана и 2 мм при наличии. Рекомендуется разносить цепи по отдельным кабель-каналам.
Проверка подключения выполняется мультиметром и методом прозвонки. После завершения монтажа проводится термографическая проверка нагрева клемм при номинальной нагрузке. Допустимое превышение температуры – не более 40 °C относительно окружающей среды.
Типовые неисправности блоков контактов и способы их диагностики
Окисление поверхностей ухудшает контакт и приводит к искрению. Диагностика включает визуальный осмотр с использованием увеличительного стекла и очистку контактов мелкой шкуркой или специальным контактным очистителем. После обработки повторяют измерения сопротивления и проверяют работу блока в нагрузке.
Механические повреждения чаще всего связаны с деформацией или разрушением пружин и пластин. Визуальная проверка позволяет выявить трещины, зазоры или смещение элементов. При выявлении таких дефектов блок подлежит замене, так как восстановление снижает надежность.
Загрязнения – пыль, масло, окалина – ухудшают контакт и вызывают перебои. Для очистки используют спиртовые растворы или специальные аэрозоли, после чего проверяют работоспособность блока в схеме.
Для комплексной диагностики используют контрольную проверку под нагрузкой, что позволяет выявить скрытые дефекты. Если блок контактов включён в цепь управления, рекомендуется проверить его работу в штатном режиме с использованием осциллографа или тестера напряжения.
Вопрос-ответ:
Для чего в электросхемах используется блок контакт?
Блок контакт служит для соединения различных цепей или элементов внутри электросхемы. Он позволяет обеспечивать надежный и удобный контакт между проводниками, упрощая монтаж и обслуживание оборудования. С его помощью можно быстро подключать и отключать электрические компоненты без необходимости пайки или сложных операций.
Какие типы блоков контактов применяются в электрических схемах и в чем их особенности?
Существуют разные типы блоков контактов: винтовые, пружинные, клеммные колодки и разъемы. Винтовые обеспечивают надежное крепление проводов при помощи винтов, пружинные упрощают подключение за счет быстрого зажима, а клеммные колодки позволяют группировать несколько проводников. Выбор зависит от требований к нагрузке, частоты подключения и условий эксплуатации.
Как влияет качество блока контакт на работу электросхемы?
От качества блока контакт зависит надежность передачи электрического сигнала и безопасность работы всей системы. Плохой контакт может привести к повышенному сопротивлению, перегреву, искрению и даже короткому замыканию. Поэтому стоит использовать блоки с качественными материалами и точной обработкой контактов, чтобы избежать сбоев и аварий.
Можно ли самостоятельно заменить блок контакт в сложной электросхеме без специальных знаний?
Замена блока контакт без опыта и понимания схемы может привести к неправильному подключению и повреждению оборудования. Лучше перед заменой изучить схему, определить функции каждого контакта и, если есть сомнения, обратиться к специалисту. В простых случаях, где контактные блоки стандартизированы и имеют маркировку, замена может быть выполнена самостоятельно с осторожностью и инструментами для работы с электрикой.
