При эксплуатации скважинного насоса одной из ключевых задач является предотвращение обратного тока воды при остановке оборудования. Для этого применяется обратный клапан, который монтируется непосредственно в магистраль водоснабжения. Его основная функция – удержание столба воды в системе, что предотвращает гидроудары и уменьшает износ насосного оборудования.

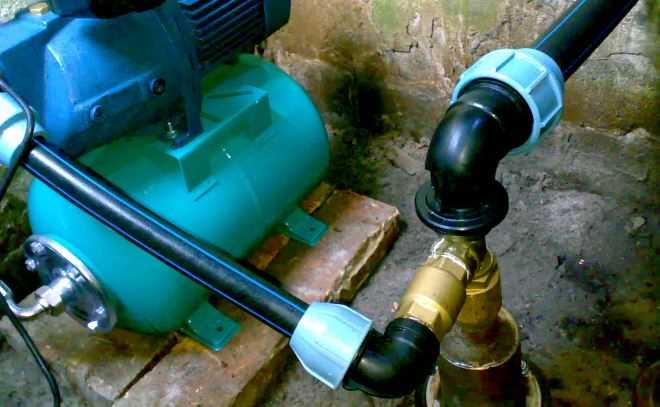

На практике установка обратного клапана позволяет избежать частого запуска насоса при каждом открытии крана. Это особенно важно для систем с гидроаккумулятором: при отсутствии клапана вода уходит обратно в скважину, и давление в системе резко падает. В результате насос включается чаще, что снижает его ресурс. Установка клапана решает эту проблему, сохраняя давление на стабильном уровне.
Рекомендуемое место установки – непосредственно на выходе насоса, до первого поворота трубы. При этом важно учитывать тип насоса: для погружных моделей клапан ставится на сам насос или вблизи него, для поверхностных – перед входом в напорную магистраль. Клапан должен быть рассчитан на давление, создаваемое насосом, с запасом минимум 20–30%.
Для глубоких скважин (от 30 метров) важно выбирать клапаны с минимальным гидравлическим сопротивлением и прочной латунной или нержавеющей арматурой. Использование пластиковых изделий допустимо только при небольшой глубине и невысоком давлении. При монтаже следует применять фум-ленту или анаэробный герметик для герметизации резьбовых соединений.
Зачем нужен обратный клапан в системе скважинного водоснабжения
Обратный клапан предотвращает обратное движение воды из системы обратно в скважину после остановки насоса. Это особенно важно при использовании глубинных насосов, где столб воды в трубе может достигать десятков метров. Без клапана вода самотёком уходит обратно, вызывая повторное наполнение системы при каждом запуске насоса, что увеличивает нагрузку и износ оборудования.
Клапан снижает риск гидроудара, который возникает при резком изменении направления потока. В системах с большим напором такой удар может повредить трубы, фитинги и сам насос. Установка клапана помогает стабилизировать давление, минимизируя пиковые нагрузки.
Важный аспект – сохранение давления в системе. При наличии гидроаккумулятора обратный клапан удерживает воду в трубопроводе и поддерживает давление между циклами работы насоса. Это уменьшает частоту включений насоса, продлевая его срок службы и экономя электроэнергию.
Рекомендуется устанавливать обратный клапан непосредственно над насосом в обсадной трубе. При наличии горизонтального участка трубопровода желательно дублировать установку ещё одним клапаном перед гидроаккумулятором, чтобы исключить потери давления и исключить вероятность подсоса воздуха.
Важно: используйте клапаны из нержавеющей стали или латуни, рассчитанные на давление не ниже рабочего давления вашей системы. Клапаны из низкокачественного пластика часто теряют герметичность и становятся причиной нестабильной работы водоснабжения.
Как выбрать обратный клапан по типу насоса и глубине скважины
Обратный клапан должен соответствовать характеристикам насоса и условиям эксплуатации скважины. Правильный выбор обеспечит защиту оборудования от обратного потока и предотвратит гидроудары.

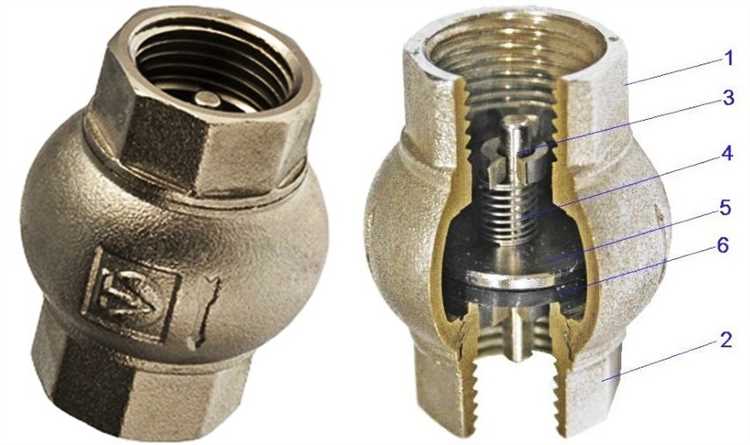

- Для погружных насосов: подходят шаровые или пружинные клапаны из нержавеющей стали или прочного пластика. Предпочтительнее модели с минимальным гидравлическим сопротивлением и надежным уплотнением. Диаметр клапана должен совпадать с диаметром напорного патрубка насоса.
- Для поверхностных насосов (глубина до 30 м): рекомендуются пружинные клапаны с корпусом из латуни или бронзы. Они обеспечивают устойчивую работу при низком напоре и защищают от обратного течения воды из скважины в систему.
- Глубина скважины до 20 м – достаточно клапана с рабочим давлением 1,5–2 атм и простым механизмом с шариком.
- От 20 до 50 м – клапаны с усиленной пружиной, рассчитанные на давление 2,5–4 атм, устойчивые к частым гидроударам.
- Глубина более 50 м – необходимо выбирать клапаны с повышенной прочностью корпуса, часто из нержавейки, и с механизмом, способным выдерживать давление выше 4 атм.
- Обратите внимание на направление потока и установку клапана согласно стрелке на корпусе.

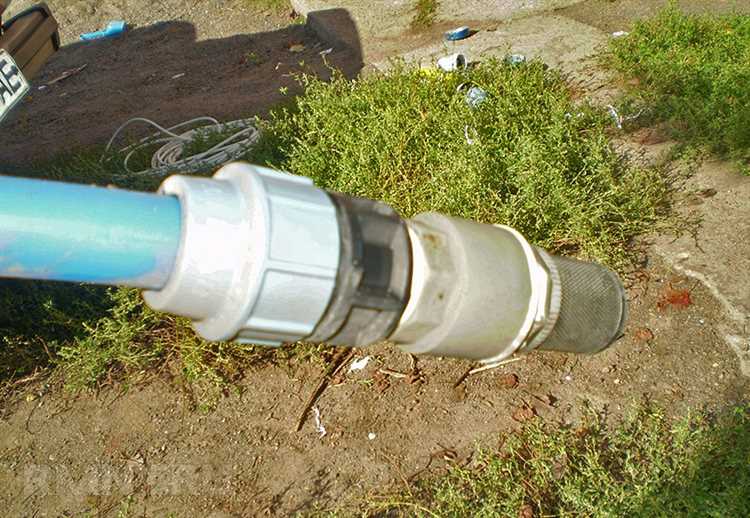

- Для скважин с высоким содержанием песка рекомендуется клапан с дополнительным фильтром или ситом.
- Диаметр клапана должен строго соответствовать диаметру напорного трубопровода – излишний зазор приведет к протечкам.
Место установки обратного клапана: до насоса или после

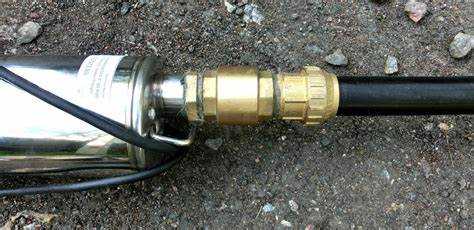

Обратный клапан в скважинном насосе устанавливается с учётом конструкции системы и типа насоса. Для погружных насосов чаще всего рекомендуют монтировать клапан непосредственно на выходном патрубке насоса, то есть после него. Это предотвращает обратный слив воды в скважину при отключении электроэнергии и снижает гидравлические удары на насос.
При установке клапана до насоса, например, на всасывающей линии, возможно образование воздушных пробок и повышение нагрузки на электродвигатель из-за необходимости постоянного вытеснения воздуха из трубопровода. Кроме того, клапан на всасыве неэффективен против обратного тока, если насос не оборудован встроенной защитой.

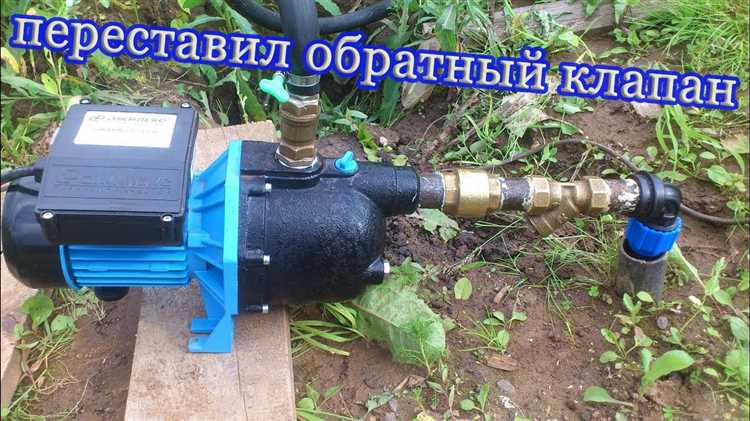

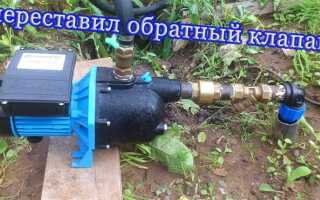

Для насосов с верхним расположением (поверхностные насосы) обратный клапан монтируют на вертикальном участке трубопровода, выходящем из скважины, чтобы предотвратить слив воды из подающей линии и избежать частых включений насоса.
Выбор места установки также зависит от давления в системе: при высоком давлении обратный клапан должен быть рассчитан на соответствующие параметры, иначе возможен выход из строя. Важно учитывать, что обратный клапан после насоса минимизирует гидроудары и защищает оборудование от износа.
Подходящие материалы и резьбы для соединения клапана с трубопроводом
Для надежного и долговечного монтажа обратного клапана в системе скважинного насоса важно выбрать правильные материалы и тип резьбы, учитывая рабочие условия и состав воды.
- Материалы корпуса клапана: оптимальны нержавеющая сталь марки AISI 304 или AISI 316, устойчивые к коррозии и абразивному износу. Альтернатива – латунь с защитным покрытием, однако она менее стойка в агрессивной среде.
- Уплотнительные элементы: используются резиновые кольца из EPDM или нитрилового каучука (NBR). EPDM выдерживает температуры до 120 °C и агрессивные химикаты, подходит для большинства скважинных условий.
- Резьбовые соединения: стандарт ISO 7-1 (G или Rp) применяются для герметичных трубных соединений. В скважинных насосах чаще встречается наружная трубная резьба G (параллельная) с применением уплотнительной ленты ФУМ или льна с пастой.
- Размер резьбы: подбирается в соответствии с диаметром трубопровода, обычно 1″, 1¼» или 1½». При использовании переходников важно обеспечить совпадение шага и профиля резьбы, чтобы избежать протечек и повреждений.
- Дополнительные соединительные элементы: предпочтительны фитинги из нержавеющей стали или латуни с резьбой, обработанной антикоррозийными составами. Пластиковые фитинги из ПВХ или ПП могут использоваться только в системах с низким давлением и температурой.
Правильный выбор материалов и резьбы снижает риск выхода клапана из строя и увеличивает срок службы системы водоснабжения.
Порядок монтажа обратного клапана своими руками
Для установки обратного клапана на скважинный насос потребуется подготовить инструменты: разводной ключ, герметик для резьбы, уплотнительную ленту ФУМ, а также сам клапан с подходящим диаметром резьбы. Перед началом монтажа необходимо полностью остановить работу насоса и сбросить давление в системе.
1. Открутите участок трубопровода, к которому будет присоединён обратный клапан. Очистите резьбовые соединения от загрязнений и остатков старого уплотнителя.
2. На резьбу клапана намотайте уплотнительную ленту ФУМ в 3–4 слоя, плотно и равномерно, чтобы предотвратить протечки.
3. Нанесите тонкий слой герметика для резьбовых соединений на обмотанную ленту. Это обеспечит дополнительную герметичность.
4. Вкрутите обратный клапан в трубопровод, соблюдая направление потока воды, обозначенное стрелкой на корпусе клапана. Клапан должен быть установлен строго вертикально, чтобы избежать заеданий.
5. Затяните соединение разводным ключом, не превышая рекомендуемого усилия производителя – это важно для сохранения резьбы и целостности клапана.
6. После монтажа включите насос и проверьте систему на наличие протечек в местах соединений. При необходимости подтяните крепления.
7. Обратный клапан не должен находиться слишком близко к насосу – минимальное расстояние от рабочего колеса до клапана составляет 30 см, чтобы избежать гидравлических ударов и продлить срок службы оборудования.
Регулярно проверяйте клапан на предмет загрязнений и работоспособности не реже одного раза в год. При обнаружении засоров клапан необходимо снять и прочистить или заменить.
Проверка герметичности и работоспособности установленного клапана
Для оценки герметичности обратного клапана необходимо отключить подачу электроэнергии к насосу и полностью остановить систему. Затем нужно визуально и тактильно проверить соединения на наличие подтеков воды. Даже незначительные влажные пятна указывают на неплотность креплений или износ уплотнительных элементов.
Далее следует провести функциональный тест клапана: включите насос и зафиксируйте давление в системе с помощью манометра, установленного на выходе из скважины. После остановки насоса давление не должно падать более чем на 0,1 атм в течение 10 минут. Быстрое снижение указывает на протекание или обратный ток воды через клапан.
Дополнительно рекомендуется проверить клапан на обратное открытие: создайте обратное давление, отключив насос и резко изменив направление потока, например, временно открыв кран на выходе. Если клапан срабатывает правильно, вода не должна возвращаться в скважину.
При обнаружении утечек необходимо разобрать соединения, очистить уплотнители от загрязнений и заменить изношенные элементы. Повторная проверка проводится после каждого этапа ремонта до полного устранения дефектов.
Распространённые ошибки при установке и способы их избежать
Неправильный выбор диаметра обратного клапана. Если клапан слишком мал, он создаст избыточное гидравлическое сопротивление, снизит производительность насоса и ускорит износ оборудования. Для выбора используйте данные производителя насоса и трубы, обычно клапан должен соответствовать внутреннему диаметру трубопровода.
Установка клапана в неправильном направлении. Обратный клапан имеет чётко обозначенную стрелку направления потока. Неправильная установка приводит к блокировке подачи воды и частым гидроударам. Перед монтажом внимательно проверьте маркировку и направление стрелки.
Отсутствие фильтра перед клапаном. Мелкие частицы и песок быстро выведут клапан из строя. Рекомендуется установка фильтра или сетки перед обратным клапаном, чтобы исключить попадание загрязнений внутрь механизма.
Недостаточное уплотнение соединений. Использование неподходящих герметиков или неправильная намотка ФУМ-ленты приводят к протечкам и снижению давления. Применяйте только специализированные сантехнические материалы, тщательно контролируйте качество уплотнения.
Монтаж клапана в местах с вибрацией и ударными нагрузками. Вибрации вызывают быстрый износ и разрушение корпуса. Рекомендуется закреплять трубопровод жёстко и использовать виброгасители при необходимости.
Игнорирование регулярного обслуживания. Обратный клапан требует проверки на износ и очистки минимум раз в полгода. Без этого увеличивается риск заклинивания и потери герметичности, что ведёт к снижению эффективности всей системы.
Вопрос-ответ:
Зачем нужен обратный клапан при установке насоса в скважине?
Обратный клапан предотвращает обратный поток воды из системы обратно в скважину после остановки насоса. Это сохраняет давление в трубах и предотвращает пустой ход насоса при повторном включении, что увеличивает срок службы оборудования и снижает вероятность повреждений.
Где правильно установить обратный клапан в скважинной системе?
Клапан обычно устанавливают на выходном патрубке насоса, между насосом и трубопроводом. Такая установка обеспечивает, что вода не сможет вернуться в скважину после выключения насоса, сохраняя гидравлическое давление и предотвращая образование воздушных пробок.
Как выбрать подходящий обратный клапан для насоса в скважине?
Выбор клапана зависит от диаметра труб, объёма и давления воды, а также типа насоса. Нужно учитывать максимальное рабочее давление, материал корпуса (лучше нержавеющая сталь или латунь) и способ монтажа. Также важно, чтобы клапан обеспечивал герметичное закрытие при обратном потоке и имел простую конструкцию для обслуживания.
Какие проблемы могут возникнуть при отсутствии обратного клапана в системе скважинного насоса?
Без клапана вода будет стекать обратно в скважину, что приведёт к снижению давления в трубах и необходимости постоянного повторного заполнения труб водой. Это вызывает повышенный износ насоса, частые включения и перегрев, а также снижает эффективность всей системы водоснабжения.
Как проверить исправность обратного клапана в скважинной системе?
Для проверки нужно отключить насос и наблюдать, сохраняется ли давление в системе. Если давление быстро падает или вода уходит обратно в скважину, вероятно, клапан не закрывается полностью. Можно также снять клапан и проверить его работу вручную, убедившись, что заслонка свободно открывается и плотно закрывается.
