Погружной насос «Малыш» – популярное решение для водоснабжения дач и частных домов. Несмотря на простую конструкцию, он нередко выходит из строя из-за интенсивной эксплуатации, скачков напряжения или засорения. Чаще всего отказывают клапаны, электродвигатель и резиновая мембрана. Ремонт возможен без обращения в сервис, при наличии базового инструмента и понимания устройства насоса.
Перед началом разборки обязательно отключите насос от электросети и извлеките его из скважины или колодца. Основной корпус обычно скреплён винтами под крестообразную отвёртку – откручивайте по периметру, аккуратно фиксируя положение деталей. Внутри находятся вибрационный якорь, резиновая шайба, якорная пружина, диафрагма и клапанная система. Износ или деформация хотя бы одного из этих элементов нарушает работу всей системы.
Ремонт чаще всего включает замену диафрагмы – при повреждении она теряет герметичность и снижает производительность. Для замены достаточно вынуть старую деталь, очистить посадочное место от налёта и установить новую мембрану, соблюдая симметрию. Клапаны подлежат промывке или замене, если присутствуют трещины. Проверка якоря и пружины проводится визуально: при деформации пружины насос теряет амплитуду вибрации.
После сборки проверьте герметичность всех соединений и обмотайте резьбовые участки ФУМ-лентой. Перед повторным погружением выполните пробный запуск насоса в ёмкости с водой, чтобы убедиться в стабильной работе. Если насос продолжает перегреваться или вибрирует с посторонними звуками, проверьте обмотку статора на целостность мультиметром. При обнаружении межвитковых замыканий требуется перемотка или полная замена двигателя.

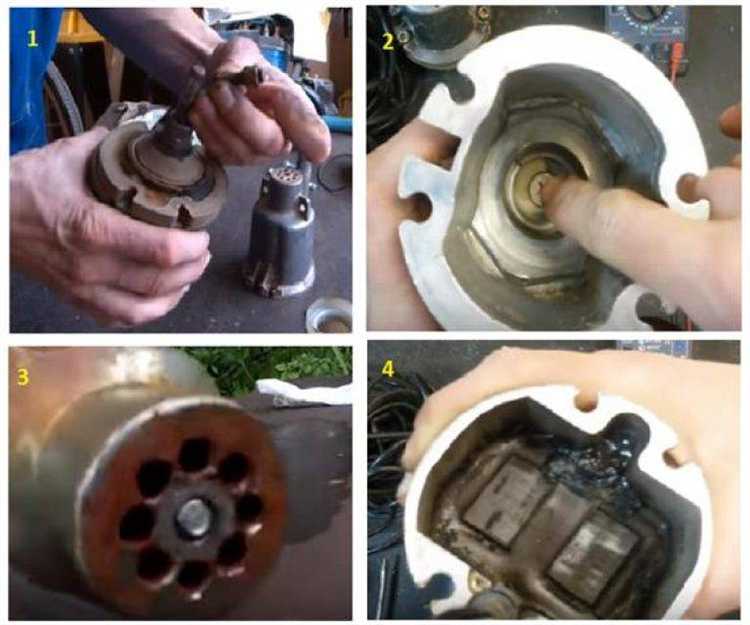

Как разобрать насос Малыш без повреждения корпуса
Перед разборкой отключите насос от электросети и тщательно вытрите корпус от влаги. Используйте плоскую отвертку и шестигранный ключ подходящего размера. Не применяйте молоток или пассатижи – корпус легко трескается при точечном давлении.
Сначала выкрутите четыре винта крепления крышки со стороны кабеля. Действуйте равномерно, по диагонали, чтобы избежать перекоса. После снятия крышки аккуратно вытяните шнур с уплотнителем, не повредив резиновое кольцо.
Для извлечения якоря зафиксируйте корпус в тисках через деревянные прокладки. Плавно покрутите статор за выступ, одновременно подтягивая. Если вал не выходит, проверьте наличие отложений на направляющей втулке и уберите их с помощью WD-40 или спирта.
Мембранный блок извлекается после демонтажа нижней крышки. Используйте тонкую отвертку, вставив её между корпусом и крышкой, при этом избегайте перекосов. Крепление крыльчатки ослабляется с помощью шестигранника, не допускайте деформации крепежа.
Все детали укладывайте в порядке снятия, чтобы облегчить обратную сборку. Перед началом ремонта проверьте износ втулок, резиновых прокладок и мембраны. Поврежденные элементы замените сразу, чтобы не пришлось разбирать насос повторно.
Проверка и замена обратного клапана в насосе Малыш

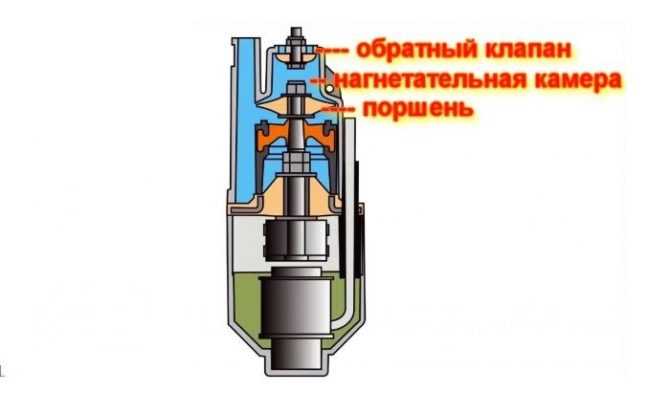

Обратный клапан в насосе «Малыш» предотвращает возврат воды обратно в скважину при выключении устройства. При его неисправности наблюдается потеря давления, затруднённый запуск и нестабильная подача воды. Для ремонта потребуется гаечный ключ, отвёртка, плоскогубцы и новый клапан соответствующей модели.
- Отключите насос от электросети и извлеките его из скважины.
- Разберите нижнюю часть корпуса – именно там расположен обратный клапан. Обычно он закреплён при помощи резьбовой крышки.
- Осмотрите состояние клапана: пружина должна быть упругой, диск – без трещин и деформаций, посадочное место – без отложений и повреждений.
- Если клапан заедает, слабая пружина или есть износ – замените элемент. Детали продаются отдельно в комплекте или как часть ремкомплекта.
- Перед установкой нового клапана тщательно очистите посадочное место от загрязнений и ржавчины.
- Установите клапан в штатное положение. Следите за направлением – диск должен закрываться в сторону выхода воды.
- Соберите корпус обратно, затяните резьбу равномерно, без перекоса.
После сборки опустите насос в воду и включите. Если вода поступает стабильно и без задержек, замена прошла успешно. Повторная неисправность чаще всего указывает на дефекты корпуса или ошибки монтажа клапана.
Что делать, если насос Малыш не качает воду
Отключите насос от сети и извлеките из скважины. Проверьте целостность питающего кабеля: наличие повреждений изоляции, перегибов, следов оплавления. Малейшее нарушение может привести к остановке мотора.
Снимите нижнюю часть корпуса и осмотрите впускное отверстие. Засоры песком, илом или мелкими камнями – частая причина прекращения подачи воды. Промойте отверстие и сетку фильтра, при необходимости замените повреждённую.
Проверьте обратный клапан: он должен свободно открываться и закрываться. Если клапан заклинило или он деформирован, насос теряет напор и не качает воду. Установите новый клапан, если старый не подлежит восстановлению.
Разберите насос и осмотрите вибрационный механизм. Износ резиновой мембраны или штока приводит к снижению производительности. Если мембрана потрескалась или потеряла эластичность, замените её. Осмотрите шток на предмет изгиба или износа.
Проверьте якорь и катушку на обрыв или межвитковое замыкание с помощью мультиметра. Сопротивление должно находиться в пределах 800–1000 Ом. При отклонениях требуется перемотка или замена обмотки.
После всех проверок и замен соберите насос, убедитесь в герметичности корпуса и выполните пробный запуск в ёмкости с водой. При исправной работе устройство должно качать с характерной вибрацией и стабильным напором.
Замена или очистка резиновых манжет и уплотнений
Манжеты и уплотнительные кольца в насосе «Малыш» обеспечивают герметичность и стабильное давление. Износ этих элементов вызывает снижение напора, вибрации и протечки. Перед заменой отключите насос от сети и аккуратно разберите корпус, удерживая блок поршня и штока.
Сначала извлеките старые манжеты – они располагаются на штоке и фиксируются прижимной шайбой. При наличии трещин, деформации, размягчения или следов нагаров их нужно заменить. Новые манжеты подбирайте строго по диаметру штока (обычно 14–16 мм) и по толщине до 5 мм. Используйте только масло- и водостойкую резину (NBR, EPDM).
Если манжеты целы, но загрязнены, очистите их мягкой щеткой в растворе мыльной воды без агрессивных веществ. Не применяйте бензин или ацетон – они разрушают структуру резины. После очистки проверьте упругость – если резина утратила эластичность, замените её.
При сборке нанесите тонкий слой силиконовой смазки на манжеты – это облегчит установку и снизит трение. Не допускайте перекоса при установке. Уплотнительные кольца (например, между корпусом и головкой насоса) также осматривайте на предмет микротрещин. При необходимости замените их на кольца из фторкаучука или силикона.
После сборки проверьте герметичность – включите насос в ёмкости с водой и убедитесь в отсутствии пузырей или течей. Негерметичность после замены указывает на неправильную посадку или несовместимость деталей.
Как устранить шум и вибрацию при работе насоса Малыш
Основная причина шума – износ втулок или ослабление крепления вибраторов. Разберите корпус, проверьте состояние втулок якоря. Если на их поверхности видны задиры или выработка более 0,2 мм, замените втулки на новые бронзографитовые.
Проверьте затяжку гаек, фиксирующих вибратор к сердечнику. Ослабленные элементы создают резонанс. Используйте динамометрический ключ – усилие затяжки должно быть не менее 10 Н·м. При необходимости нанесите резьбовой фиксатор средней фиксации.
Частой причиной вибрации является разбалансировка якоря. Снимите его, проверьте на биение с помощью индикатора. Допустимое значение – не более 0,05 мм. При превышении требуется шлифовка или замена узла.
Убедитесь в целостности резиновых амортизаторов на подвеске насоса. Износ или трещины приводят к передаче вибраций на корпус. Меняйте комплект амортизаторов каждые 6–8 месяцев интенсивной эксплуатации.
Установите насос вертикально, обеспечьте прямолинейное расположение шланга без изгибов. Использование хомута с резиновыми вставками на месте выхода шланга из скважины снизит передачу вибрации на перекрытие.
Если насос работает в воде с высоким содержанием песка, промойте фильтр и камеру. Абразив увеличивает нагрузку на вибрационный механизм, вызывая шум. Используйте внешний фильтр грубой очистки перед входом в насос.
Проверка и замена электропровода и конденсатора
Для начала отсоедините насос от сети и убедитесь в отсутствии напряжения. Осмотрите электропровод на наличие трещин, перегибов и обрывов. Измерьте сопротивление провода мультиметром – оно должно быть в пределах 0,1–0,3 Ом на длину кабеля. При значительном увеличении сопротивления или видимых повреждениях замените провод на аналогичный по сечению и изоляции, предпочтительно медный с термостойкой оболочкой.
Конденсатор проверяется мультиметром с функцией измерения ёмкости. Для насоса «Малыш» номинальная ёмкость должна соответствовать маркировке на корпусе, обычно 8–12 мкФ. Если показания отличаются более чем на 15% от номинала или отсутствует стабилизированное напряжение на клеммах, конденсатор подлежит замене.
При замене конденсатора используйте только компоненты с рабочим напряжением не ниже 250 В и соблюдайте полярность, если она предусмотрена. Подключение электропровода должно быть жёстким, без лишних скруток и с применением термоусадочных трубок или клеммных колодок для изоляции.
Сборка насоса Малыш после ремонта и проверка работоспособности
Перед сборкой убедитесь, что все детали очищены от загрязнений и старой смазки. Все уплотнительные кольца и прокладки должны быть заменены на новые. Используйте только оригинальные комплектующие.
- Установите вал с рабочим колесом в корпус насоса, следя за точностью посадки и отсутствием перекосов.
- Закрепите сальник, предварительно обработав его тонким слоем технического вазелина для предотвращения повреждений при сборке.
- Соберите корпус насоса, плотно прижав обе части и равномерно затянув болты крест-накрест с моментом затяжки 10–12 Н·м.
- Подсоедините обратный клапан, проверяя его свободное движение и герметичность соединения.
- Установите защитный кожух и закрепите крышку двигателя, не допуская зазоров.
Проверка работоспособности:
- Заполните насос чистой водой, чтобы избежать сухого хода и повреждений деталей.
- Подключите насос к электросети, включите и прослушайте работу на предмет посторонних шумов и вибраций.
- Измерьте давление на выходе, оно должно соответствовать паспортным значениям – от 1,5 до 2,5 бар.
- Проверьте герметичность соединений, осматривая места сборки на отсутствие протечек при работе под давлением.
- В случае нестабильной работы или вибраций остановите насос и повторно проверьте правильность сборки и состояние деталей.
Только после успешной проверки всех параметров насос Малыш можно считать готовым к эксплуатации.
Вопрос-ответ:
Как определить, что насос Малыш нуждается в ремонте?
Сигналами необходимости ремонта могут быть снижение давления воды, появление посторонних шумов, вибрация при работе или полный отказ насоса включаться. Также стоит обратить внимание на утечки или перебои в подаче воды — это признаки износа уплотнений или проблем с электродвигателем.
Какие инструменты и материалы понадобятся для самостоятельного ремонта насоса Малыш?
Для ремонта обычно нужны крестовая и плоская отвертки, гаечные ключи подходящего размера, пассатижи, а также новый комплект уплотнителей или прокладок. В некоторых случаях пригодятся смазочные материалы и изолента. Если поврежден электродвигатель, может потребоваться мультиметр для проверки цепи.
Как правильно разобрать насос Малыш, чтобы не повредить детали?
Разборку следует выполнять аккуратно, отсоединяя сначала электрические провода и откручивая крепежные элементы. Важно не применять чрезмерную силу, чтобы не повредить пластмассовые или металлические части. Рекомендуется фиксировать последовательность снятия деталей и делать фотографии, чтобы потом правильно собрать насос обратно.
Какие самые частые неисправности встречаются у насоса Малыш и как их устранить?
Часто возникают проблемы с износом уплотнений, что вызывает протечки, а также загрязнение или поломка рабочего колеса. Для устранения протечек нужно заменить резиновые прокладки и смазать подвижные части. При загрязнении колеса его чистят от мусора, а при повреждении — меняют на новое. Если двигатель не запускается, проверяют электропитание и состояние обмоток.
Как проверить работоспособность насоса после ремонта?
После сборки необходимо подключить насос к электросети и включить его. Следует наблюдать за равномерностью работы, отсутствием вибраций и шумов, а также за стабильностью подачи воды. Если насос работает без перебоев и протечек, значит ремонт выполнен успешно. Важно проверить герметичность всех соединений и при необходимости подтянуть крепеж.
