Как работает реле уровня масла на мотоблоке

Реле уровня масла в мотоблоке контролирует минимальный объем смазочной жидкости в картере двигателя, предотвращая повреждение из-за недостатка масла. В основе устройства лежит электрический датчик, который замыкает или размыкает цепь в зависимости от контакта с маслом.

Конструктивно реле состоит из контактного датчика и электронного блока управления. При падении уровня масла ниже установленного предела контакты реле размыкаются, сигнализируя о необходимости дозаправки. Это позволяет автоматически отключить двигатель или предупредить оператора о неисправности.

Рекомендации по эксплуатации включают регулярную проверку чистоты контактов реле и своевременную замену масла согласно техническому регламенту мотоблока. Нарушение этих условий снижает надежность срабатывания и может привести к серьезным поломкам двигателя.

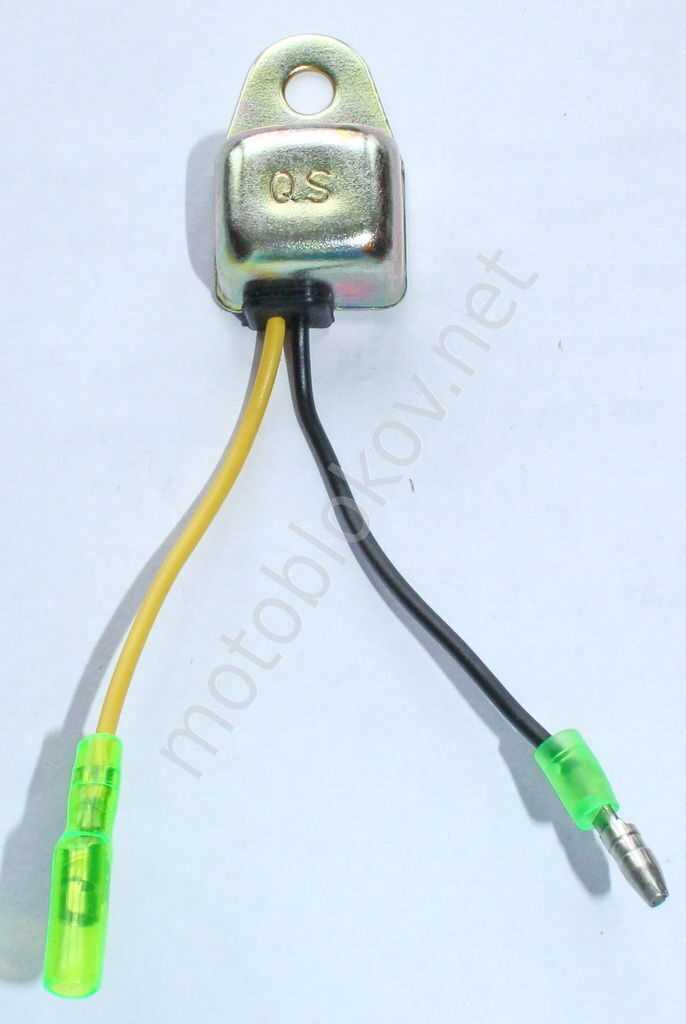

Конструкция реле уровня масла и его основные элементы

Реле уровня масла на мотоблоке состоит из корпуса, чувствительного элемента и электрических контактов. Корпус изготавливается из устойчивого к коррозии металла или высокопрочного пластика, обеспечивая герметичность и защиту от внешних воздействий.

Чувствительный элемент – это металлический поплавок, закреплённый на рычажной системе или внутри герметичной камеры. Поплавок перемещается в зависимости от уровня масла, изменяя положение рычага.

Рычажная система соединена с контактной группой, состоящей из подвижных и неподвижных контактов, выполненных из меди или бронзы с серебряным покрытием для повышения электропроводности и износостойкости. При изменении положения поплавка контакты замыкаются или размыкаются, подавая сигнал о критическом уровне масла.

Контактная группа снабжена пружиной, обеспечивающей надежное возвращение в исходное положение и предотвращающей ложные срабатывания при вибрациях мотоблока.

Рекомендуется регулярно проверять целостность поплавка и контактной группы, так как загрязнение или износ могут нарушить корректную работу реле. При замене компонентов важно использовать оригинальные запчасти с сохранением технических характеристик для обеспечения точности сигнализации.

Типы датчиков, используемых в реле уровня масла мотоблока

В реле уровня масла мотоблока применяются три основных типа датчиков: поплавковые, ёмкостные и оптические. Поплавковые датчики работают на принципе изменения положения магнитного или механического поплавка, что обеспечивает простоту и надежность при эксплуатации в агрессивной среде масла. Они чувствительны к загрязнениям, поэтому требуют регулярной очистки.

Ёмкостные датчики измеряют изменение электрической ёмкости между двумя электродами в зависимости от уровня масла. Такой тип датчика точнее фиксирует уровень, не подвержен механическому износу и не реагирует на вибрации, что делает их предпочтительными для мотоблоков с повышенными требованиями к точности контроля.

Оптические датчики используют изменение показателя преломления светового луча при контакте с маслом. Они отличаются высокой чувствительностью и компактностью, но чувствительны к загрязнениям и требуют чистоты контактной поверхности для стабильной работы.

Для мотоблоков с регулярной интенсивной эксплуатацией рекомендуется выбирать ёмкостные датчики, благодаря их долговечности и устойчивости к вибрациям. Поплавковые подходят для бюджетных моделей и условий с минимальным загрязнением. Оптические целесообразны в случаях, когда необходима высокая точность и компактность конструкции.

Механизм срабатывания реле при снижении уровня масла

Реле уровня масла на мотоблоке реагирует на падение уровня смазочной жидкости, предотвращая работу двигателя без достаточной смазки. Основной элемент реле – электроконтакт, связанный с поплавком или датчиком давления масла.

• При нормальном уровне масла поплавок находится в верхнем положении, контакт реле замкнут, ток протекает, сигнал о нормальном уровне поддерживается.
• Когда уровень масла снижается до критической отметки, поплавок опускается, размыкая контакт реле.
• Размыкание цепи приводит к отключению питания на двигатель или подаче сигнала тревоги.
• В некоторых системах используется датчик сопротивления или давления, который при падении давления масла изменяет электрические параметры и вызывает срабатывание реле.

Для корректной работы механизма важно:

1. Проверять чистоту поплавка и контактов – загрязнения и отложения снижают чувствительность.
2. Использовать масло с вязкостью, рекомендованной производителем, чтобы обеспечить точное срабатывание датчика.
3. Регулярно контролировать уровень масла, чтобы избежать ложных срабатываний из-за резких колебаний.
4. Убедиться в правильной установке реле согласно технической документации мотоблока.

Подключение реле уровня масла к системе зажигания мотоблока

Реле уровня масла монтируется между датчиком уровня и электрической цепью зажигания мотоблока. Для подключения требуется отключить провод зажигания, идущий к катушке, и вставить в разрыв реле.

Питание реле осуществляется от аккумулятора или генератора с напряжением 12 В. Контакт «вход» реле соединяется с проводом, идущим от датчика уровня масла, а «выход» – с цепью зажигания. При падении уровня масла ниже критического значения реле замыкает цепь на землю, что разрывает питание катушки зажигания и останавливает двигатель.

Для корректной работы реле рекомендуется использовать провод с сечением не менее 1,5 мм² и обеспечить надежный контакт с массой мотоблока. При необходимости установка предохранителя 5 А на цепь питания реле предотвратит повреждение электрической системы при коротком замыкании.

Перед подключением следует проверить работу датчика уровня масла с помощью мультиметра – при снижении масла сопротивление должно изменяться, что запускает срабатывание реле. После монтажа необходимо протестировать систему: двигатель должен глохнуть при имитации низкого уровня масла.

Внимание: подключение реле непосредственно к системе зажигания исключает запуск мотоблока с недостаточным уровнем масла, что предотвращает повреждения двигателя и продлевает срок его службы.

Признаки неисправности реле уровня масла и методы диагностики

Для точной диагностики сначала проверяют электрическую цепь реле: измеряют сопротивление между контактами мультиметром в состоянии покоя и при имитации уровня масла. В норме сопротивление должно изменяться в зависимости от положения датчика. Отсутствие изменений указывает на внутреннее повреждение или загрязнение контактов.

Проверка механической части реле включает визуальный осмотр на наличие коррозии, механических повреждений и загрязнений, которые могут препятствовать свободному перемещению элемента. При обнаружении загрязнений реле очищают с использованием спиртовых или контактных очистителей.

Дополнительно проводится тестирование цепи сигнализации: подача напряжения на реле должна приводить к активации индикатора на панели управления. При отсутствии реакции проверяют проводку на предмет обрывов, коротких замыканий и надежность контактов разъемов.

Если после всех проверок реле продолжает работать некорректно, рекомендуется его замена, так как восстановление заводских параметров и надежности в домашних условиях затруднено и не гарантировано.

Пошаговая инструкция по замене реле уровня масла на мотоблоке

1. Отключите мотоблок от источника питания и убедитесь, что двигатель остыл.
2. Снимите защитный кожух мотоблока, чтобы получить доступ к моторному отсеку и реле уровня масла.
3. Отсоедините электрический разъем реле, аккуратно нажимая фиксатор, чтобы не повредить контакты.
4. Открутите крепежные винты реле с помощью крестовой отвертки или торцевого ключа, в зависимости от модели.
5. Извлеките старое реле, обращая внимание на прокладку уплотнителя. Если прокладка повреждена, подготовьте новую.
6. Установите новое реле в посадочное место, убедитесь, что прокладка лежит ровно, без складок и перекосов.
7. Закрутите крепежные винты с усилием, рекомендованным производителем (обычно 1,5–2 Н·м), чтобы избежать деформации корпуса.
8. Подсоедините электрический разъем к новому реле, убедившись в плотном контакте.
9. Установите на место защитный кожух мотоблока и закрепите его.
10. Запустите двигатель и проверьте работу реле по индикатору уровня масла или показаниям на панели управления.

Рекомендации по обслуживанию и настройке реле для стабильной работы

Регулярно проверяйте контакты реле на наличие окислов и загрязнений. Используйте спиртовой раствор или специальные очистители для электрооборудования, чтобы обеспечить надежный контакт. Окисленные контакты снижают чувствительность устройства и могут привести к ложным срабатываниям.

Контролируйте уровень масла перед каждым запуском мотоблока. Недопустимо эксплуатировать двигатель с уровнем масла ниже минимальной отметки, так как это влияет на показания датчика и работу реле.

Настройка чувствительности реле должна производиться в соответствии с инструкцией производителя. Для мотоблоков обычно рекомендуют устанавливать порог срабатывания в диапазоне 10–15% от полного объема масляной камеры. Изменение чувствительности без точных измерений приводит к нестабильной работе.

Проверяйте целостность изоляции проводов и надежность крепления разъемов. Поврежденные или ослабленные соединения вызывают помехи в сигнале и могут привести к неправильному срабатыванию реле.

Тестируйте работу реле не реже одного раза в месяц путем имитации низкого уровня масла. Для этого отсоедините датчик или временно уменьшите уровень масла под порог срабатывания и убедитесь, что реле реагирует корректно и своевременно отключает двигатель.

Избегайте попадания влаги на реле и его контакты, особенно при эксплуатации в условиях высокой влажности или дождя. Используйте защитные крышки и герметики, если реле расположено в уязвимом месте.

Соблюдение этих рекомендаций продлит срок службы реле и обеспечит стабильную защиту мотоблока от повреждений, связанных с недостатком масла.

Вопрос-ответ:

Как именно реле уровня масла на мотоблоке определяет недостаток масла?

Реле уровня масла работает по принципу замыкания или размыкания электрической цепи в зависимости от присутствия масла. Внутри устройства находятся контакты, которые при опускании масла ниже определенного уровня размыкаются, сигнализируя о низком уровне. Это помогает предотвратить работу мотоблока без достаточного количества смазки, защищая двигатель от повреждений.

Почему важно использовать именно реле уровня масла на мотоблоке, а не проверять масло вручную?

Реле обеспечивает автоматический контроль, что значительно повышает надежность техники. Оно реагирует мгновенно при падении уровня масла и отключает двигатель или подает сигнал водителю. Ручная проверка не всегда возможна во время работы мотоблока, особенно в полевых условиях, а реле обеспечивает постоянный мониторинг без участия оператора.

Какие типы реле уровня масла чаще всего устанавливают на мотоблоки и чем они отличаются?

Существуют несколько видов реле, например, механические и электронные. Механические реле используют поплавок, который перемещается с уровнем масла и замыкает контакты, а электронные применяют датчики давления или емкостные сенсоры, передающие данные на блок управления. Электронные варианты обычно точнее и надежнее, но могут быть дороже и требовать дополнительного питания.

Что происходит с работой мотоблока, если реле уровня масла сработало и сигнализирует о низком уровне?

В большинстве случаев срабатывание реле приводит к отключению двигателя или предупреждающему сигналу на панели. Это сделано для предотвращения повреждения двигателя из-за недостатка масла. В некоторых моделях может срабатывать аварийная система, которая блокирует запуск до восстановления нормального уровня смазки.

Как правильно проверить и при необходимости заменить реле уровня масла на мотоблоке?

Сначала нужно найти реле, обычно оно расположено в районе картера двигателя. Для проверки используется мультиметр или специальный тестер, который показывает состояние контактов при различных уровнях масла. Если реле неисправно, его следует снять и заменить на аналогичный по параметрам. При установке важно убедиться в надежности крепления и отсутствии загрязнений на контактах для корректной работы.

Как именно реле уровня масла на мотоблоке определяет недостаток масла?

Реле уровня масла работает за счёт контактов, которые замыкаются или размыкаются в зависимости от присутствия масла. В норме масло покрывает чувствительные элементы реле, поддерживая электрическую цепь в определённом состоянии. Когда уровень масла падает ниже допустимого, контакты реле меняют своё состояние, отправляя сигнал на контроллер или непосредственно отключая двигатель. Таким образом реле предотвращает работу мотоблока при недостатке смазки, защищая двигатель от повреждений.
