Неконтролируемый въезд в деревню приводит к росту числа постороннего транспорта, шуму и ухудшению состояния дорог. Шлагбаум – эффективное решение для ограничения доступа. Его установка возможна без привлечения подрядчиков, если соблюсти ряд технических требований и нормативов.
Первое, что необходимо – определить точку установки. Она должна обеспечивать обзор не менее 5 метров в обе стороны, не мешать пешеходам и не перекрывать подъезды к жилым домам и пожарным проездам. Шлагбаум нельзя монтировать на землях общего пользования без согласования с местной администрацией или собственниками.
Для автономной работы подойдёт электромеханическая модель с питанием от солнечной панели и аккумулятора. Такой комплект можно приобрести за 40–60 тысяч рублей. Он включает стойку, стрелу, привод, пульт и элементы питания. При выборе оборудования стоит обращать внимание на допустимую длину стрелы (обычно до 6 м), класс защиты корпуса (не ниже IP54) и температурный диапазон.
Установка выполняется на бетонное основание глубиной от 60 см с обязательной арматурной сеткой. Электропроводка должна быть защищена гофрой и проложена ниже уровня промерзания грунта. Монтаж механизма и выравнивание стрелы – ключевые этапы. При ошибке в геометрии возможны перекосы и преждевременный износ привода.
После монтажа требуется прописать пульты, настроить конечные положения стрелы и протестировать работу на открытие/закрытие не менее 50 циклов. Контрольный доступ должен быть у председателя, охраны или дежурного. Для экстренных служб предусмотрен универсальный замок или ключ аварийного отключения привода.
Выбор типа шлагбаума: механический или автоматический
Перед установкой шлагбаума в деревне важно определить оптимальный тип конструкции. Основной выбор – между механическим и автоматическим вариантом. Каждый имеет свои особенности эксплуатации, стоимость и требования к обслуживанию.

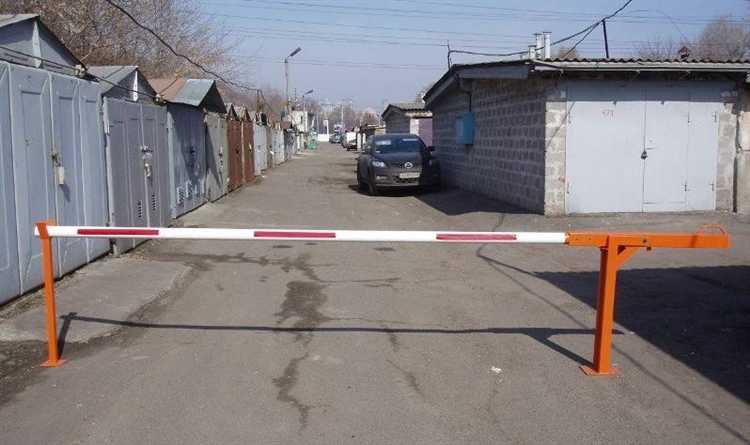

- Механический шлагбаум – простая конструкция с ручным управлением. Подходит для деревень с минимальным автомобильным трафиком (до 30 проездов в сутки). Установка не требует электричества. Надёжность обеспечивается за счёт отсутствия электроники, но пользоваться им неудобно при частом проезде. Понадобится пружинный или противовесный механизм, чтобы облегчить поднятие стрелы.

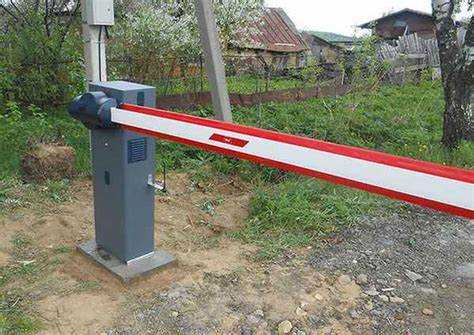

- Автоматический шлагбаум – комплект с электроприводом, управляется с помощью пульта, RFID-метки или GSM-модуля. Актуален при высоком трафике (от 50 проездов в сутки) или в условиях круглосуточного проезда. Требуется стабильное электропитание (220 В) и защита от перепадов напряжения. Средняя скорость открытия – 3–6 секунд, ресурс – от 1 млн циклов. Возможна интеграция с системами видеонаблюдения и контролем доступа.
Если в деревне отсутствует электроснабжение или проезд осуществляется нечасто – целесообразно установить механический шлагбаум. При наличии постоянного потока автомобилей и стабильного электричества – автоматический вариант существенно удобнее. Следует учитывать климат: при температуре ниже -25°C не все приводы работают корректно, потребуется модель с подогревом редуктора.
Согласование установки с соседями и местной администрацией
Перед установкой шлагбаума в деревне необходимо получить согласие собственников и одобрение местной администрации. В противном случае конструкция может быть демонтирована по требованию контролирующих органов или по жалобе жителей.
- Соберите собрание жителей улицы или квартала. Уведомление должно быть письменным, с указанием даты, времени и места. Рекомендуется использовать подписные листы для подтверждения участия.
- На собрании обсудите:
- точное место установки и его соответствие нормам (не ближе 5 метров к перекрёсткам, не препятствуя проезду спецтехники);
- варианты управления доступом (пульты, ключи, коды);
- ответственного за обслуживание шлагбаума;
- порядок сбора средств на покупку и установку.
- Для протокола: оформите решение о согласии на установку с подписями минимум 2/3 собственников участка, примыкающего к проезжей части.
Далее потребуется обращение в местную администрацию или МФЦ с пакетом документов:
- Протокол собрания с подписями собственников;
- Схема установки с привязкой к кадастровому плану и пояснением, что проезд остаётся доступным для экстренных служб;
- Письменное заявление от уполномоченного лица от имени жителей;
- Копии паспортов представителей, подписавших заявление.
Если территория не оформлена как частная, администрация может отказать, ссылаясь на статус общего пользования. В этом случае потребуется инициировать процесс признания территории придомовой с последующей регистрацией в Росреестре. Это занимает от 3 до 6 месяцев и требует кадастровых работ.
Рекомендация: вести всю переписку через официальную почту с уведомлением о вручении или через электронную приёмную с регистрацией входящего номера. Это создаст правовую основу для дальнейших действий в случае отказа или оспаривания установки.
Подготовка площадки: разметка, выравнивание и прокладка кабеля
Перед установкой шлагбаума необходимо точно определить его расположение. Разметку выполняют с учётом ширины проезда, габаритов автомобиля и угла поворота. Минимальное расстояние между опорами – 3,5 метра, оптимально – 4–4,5 метра. Отступ от дороги – не менее 1 метра для безопасного объезда и обслуживания.
После разметки снимают верхний слой грунта на глубину 15–20 см. Основание тщательно трамбуют, добавляют щебень фракции 20–40 мм и снова уплотняют. Если почва рыхлая, рекомендуется армирование дорожной сеткой. Выравнивание проводят по уровню с учётом уклона для стока воды. Перепады более 2 см на длине установки недопустимы.
Установка опор и монтаж конструкции шлагбаума
Для установки шлагбаума потребуется две опоры: несущая и приемная. Оптимальный материал – стальная труба диаметром не менее 100 мм и толщиной стенки от 3 мм. Высота над поверхностью – 1 м, длина закладной части – не менее 70 см.
Выкапываются ямы глубиной 80–100 см, шириной около 30 см. На дно укладывается слой щебня (10–15 см) для дренажа. Опоры выставляются строго вертикально по уровню. Пространство вокруг заливается бетонным раствором марки не ниже М200. Время полного набора прочности – 5–7 дней.
К несущей опоре крепится основание редуктора. Перед установкой проверяется горизонталь площадки под привод. Фиксация осуществляется через анкерные болты или сваркой, в зависимости от модели шлагбаума. Подведение питания (обычно 220 В) выполняется в гофрированной трубе, проложенной под землёй с уклоном для отвода влаги.

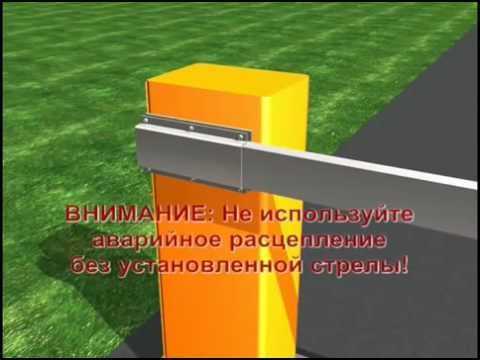

Стрела устанавливается на редуктор после фиксации корпуса. Длина подбирается с учётом ширины проезда и зазора не менее 20 см с каждой стороны. Балансировка выполняется пружинами или противовесом в зависимости от конструкции. После монтажа стрела должна подниматься и опускаться без рывков и перекосов.
К приемной опоре крепится фиксатор стрелы – ролик или скоба. Он должен обеспечивать плотное прилегание и стабильное положение в закрытом состоянии. При необходимости дополнительно устанавливаются амортизирующие накладки.
Подключение электропитания и настройка автоматики
Для подключения шлагбаума требуется стабильное питание 220 В. Оптимально проложить отдельную линию от ближайшего щита с автоматом не ниже 10 А. Используйте кабель ВВГнг 3×2,5 мм², прокладывая его в ПНД-трубе на глубине не менее 60 см. На входе в блок управления обязательно установить УЗО на 30 мА и автоматический выключатель.
Если источник питания удалён более чем на 50 м, целесообразно предусмотреть реле контроля напряжения, чтобы исключить работу при просадке сети. При отсутствии возможности подключения к существующей линии рассматривается установка автономного источника – ИБП с АКБ на 100 А·ч или мини-станции с солнечными панелями мощностью от 300 Вт.
Подключение автоматики начинается с монтажа блока управления, чаще всего размещаемого в герметичном боксе рядом с опорой. Провода от двигателя шлагбаума подключаются согласно схеме производителя, обычно это клеммы “MOTOR+” и “MOTOR−”. Концевые выключатели подключаются к соответствующим входам, чаще “LIMIT OPEN” и “LIMIT CLOSE”. Перед включением питания проверьте затяжку всех клемм.
Настройка производится через встроенное меню блока. Введите параметры: время полного открытия (в среднем 6–8 сек), сила тяги (не менее 60% для металлического шлагбаума длиной 4 м), функция автоматического закрытия (рекомендуемый интервал 10–20 сек). При наличии пульта ДУ необходимо записать коды передатчиков через режим программирования – обычно удержание кнопки “LEARN” до сигнала подтверждения.
Дополнительно можно подключить фотоэлементы для защиты от закрытия при наличии препятствия и сигнальную лампу. Эти устройства подключаются к входам “PHOTO” и “LAMP” соответственно. После всех подключений выполните тестовый цикл открытия и закрытия с наблюдением за реакцией автоматики. При необходимости подкорректируйте задержки и чувствительность.
Организация доступа: пульты, ключи, GSM и кодовые панели
Пульты дистанционного управления – оптимальный вариант для быстрого открытия шлагбаума. Рекомендуется выбирать модели с частотой 433 МГц или 868 МГц для устойчивой связи на расстоянии до 50 метров. Важно обратить внимание на количество каналов: 2-4 канала достаточно для дома с несколькими пользователями. Пульты с функцией Rolling Code обеспечивают высокий уровень защиты от перехвата сигнала.
Ключи и замки подходят для простых решений без электроники. Механические ключи удобны при отсутствии постоянного питания, но требуют контроля за дубликатами. Для увеличения безопасности применяют электромагнитные замки с питанием 12-24 В, которые интегрируются с системой управления шлагбаумом и блокируют доступ при отключении питания.
GSM-модули позволяют управлять шлагбаумом через мобильный телефон. Установка требует SIM-карты с минимальным тарифом. Для надёжной работы GSM-модуль должен поддерживать SMS и звонки. Ключевой параметр – зона покрытия оператора, особенно в сельской местности. Управление через SMS команды удобно для гостей и доставки без постоянного контроля.
Кодовые панели – простой способ доступа без дополнительных устройств. Лучшие панели имеют подсветку клавиатуры и влагозащиту IP54 и выше. Рекомендуется программировать временные коды для разовых гостей. При выборе обращайте внимание на возможность интеграции с основным контроллером шлагбаума и функцию блокировки после нескольких неверных вводов для предотвращения взлома.
Для надежности системы комбинируйте несколько способов доступа, например, пульты и GSM, либо кодовую панель с ключами. Это обеспечит удобство и контроль при любых условиях эксплуатации.
Правила обслуживания и сезонная подготовка шлагбаума
Регулярная смазка шарнирных и движущихся элементов не реже одного раза в три месяца продлевает срок службы механизма. Для смазки рекомендуется использовать литиевую или силиконовую смазку, избегая масла на основе минеральных веществ, которые притягивают пыль и ускоряют износ.
Контроль натяжения троса или ремня привода обязателен после каждого сезона, чтобы избежать провисания и сбоев в работе. При необходимости выполняйте подтяжку с помощью регуляторов, предусмотренных конструкцией.
В зимний период следует обеспечить защиту электропривода от влаги и мороза. Для этого рекомендуют устанавливать утепленные кожухи или изолирующие чехлы, а также использовать электронагреватели малой мощности при температуре ниже -15 °C.
Перед наступлением холодов проверяйте и очищайте поверхность стрелы от грязи, снега и наледи. Удаление загрязнений снижает риск заклинивания и механических повреждений при работе в мороз.
Проводите ежемесячную проверку работы фотоэлементов и сигнальных ламп, так как в сельской местности часты перепады напряжения и влияние погодных условий. Замена изношенных деталей не допускает сбоев и повышает безопасность.
После зимнего сезона осматривайте корпус и крепежные элементы на наличие коррозии. Удаляйте ржавчину и наносите антикоррозийное покрытие на металлические части, чтобы избежать разрушения и сохранить стабильность конструкции.
Для оптимальной работы автоматического шлагбаума рекомендуется проверять и при необходимости обновлять программное обеспечение контроллера не реже одного раза в год, особенно если устройство подключено к сети интернет или используется сложная электроника.
Вопрос-ответ:
Какие инструменты понадобятся для самостоятельной установки шлагбаума в деревне?
Для монтажа шлагбаума своими силами потребуется набор инструментов, включающий дрель с набором сверл, уровень для проверки ровности установки, гаечные ключи и отвертки разных размеров. Также пригодятся измерительная рулетка, маркер для разметки, перфоратор или молоток с зубилом — в зависимости от типа основания, на которое будет крепиться конструкция. Не забудьте о средствах индивидуальной защиты: перчатках и очках.
Какие особенности нужно учесть при выборе места установки шлагбаума на деревенской дороге?
Главным моментом является удобство доступа для всех пользователей и безопасность. Место должно позволять свободно подъезжать автомобилям и пешеходам, при этом шлагбаум не должен создавать препятствий для экстренных служб. Обратите внимание на ровность участка, отсутствие корней деревьев или камней, которые могут мешать креплению. Также важно предусмотреть место для управления — кнопки или пульта, если система автоматизированная.
Как подключить электропитание к автоматическому шлагбауму в условиях деревни без центральной электросети?
В таких случаях есть несколько вариантов. Самый простой — использовать аккумулятор или батареи, способные обеспечить питание на необходимое время. Можно также рассмотреть установку солнечной панели, которая будет подзаряжать аккумулятор в течение дня. Если поблизости есть возможность подключения к частной электросети или генератору, это тоже подойдет. Важно учитывать мощность устройства и планируемую частоту работы, чтобы подобрать подходящий источник энергии.
Какие меры безопасности нужно соблюдать при монтаже шлагбаума, чтобы избежать поломок и травм?
Во время установки важно отключить питание, если монтаж связан с электрикой. Работы стоит проводить вдвоём: один человек держит конструкцию, второй крепит. Следует тщательно закреплять все элементы, чтобы шлагбаум не расшатался в процессе эксплуатации. При работе с острыми и тяжелыми деталями используйте перчатки и защитные очки. После установки проверьте плавность движения шлагбаума и исправность механизма. Если есть автоматическое управление, протестируйте все режимы, чтобы исключить зажатие или неожиданное опускание.
