За счет чего происходит усиление в транзисторе

Транзистор – полупроводниковый прибор, способный значительно увеличивать амплитуду входного электрического сигнала за счёт управления током коллектора с помощью относительно малого тока базы. Усиление происходит благодаря свойствам p-n переходов и внутренней структуре устройства, где малое изменение напряжения или тока в управляющем контакте вызывает пропорционально большое изменение выходного тока.

Основной принцип работы базируется на инжекции носителей заряда из эмиттера в базу и их дальнейшем переносе в коллектор. При этом эффективность усиления определяется коэффициентом передачи тока β (h_FE), который в зависимости от типа и конструкции транзистора варьируется от нескольких десятков до нескольких сотен. Для повышения линейности и снижения искажений важно поддерживать рабочий режим с правильным смещением p-n переходов и минимальными паразитными емкостями.

Для точного анализа усиления используют модели с учётом параметров переходов и динамических эффектов. Практическое применение требует оптимизации частотных характеристик, поскольку усиление падает на высоких частотах из-за эффектов насыщения и инерции носителей. Рекомендуется использовать транзисторы с низким временем переключения и правильным теплоотводом для стабильной работы при высоких мощностях.

Роль базы в управлении током коллектора

В биполярном транзисторе ток коллектора напрямую зависит от тока базы и коэффициента усиления по току (β). При подаче минимального тока базы I_B возникает гораздо больший ток коллектора I_C, который определяется формулой I_C = β × I_B. Значение β для кремниевых транзисторов обычно колеблется от 20 до 300, что обеспечивает значительное усиление.

База работает как управляющий электрод: небольшое изменение напряжения или тока на базе изменяет ширину p-n перехода, регулируя поток носителей заряда через коллектор-эмиттерный переход. Контроль базы позволяет точно задавать режим работы транзистора – от режима отсечки до насыщения.

Для эффективного управления током коллектора важно обеспечить стабильный ток базы и исключить перегрузки. Рекомендуется использовать резистор в цепи базы для ограничения тока и предотвращения выхода транзистора из безопасного режима. При проектировании усилителей следует учитывать температурную зависимость β – с ростом температуры коэффициент усиления может изменяться до 10-15%, что влияет на стабильность выходного сигнала.

Оптимальная работа базы достигается при напряжении смещения порядка 0,6–0,7 В для кремниевых транзисторов, что соответствует открытию p-n перехода. Недостаточное смещение уменьшит ток базы и снизит усиление, чрезмерное – приведет к повышенному тепловыделению и возможному повреждению устройства.

В усилительных схемах часто применяется активное управление базой через стабилизаторы и стабилитроны, обеспечивающие постоянное напряжение смещения и минимизирующие влияние внешних факторов. Таким образом, база выполняет ключевую функцию в точном и эффективном управлении током коллектора, определяя качество и надежность работы транзистора в усилительных цепях.

Функция эмиттера в формировании усиленного сигнала

Эмиттер транзистора обеспечивает стабильное смещение и задает уровень тока, необходимого для усиления. Основная роль эмиттера – преобразование малых изменений базы в пропорциональные изменения тока коллектора, что обеспечивает усиление сигнала.

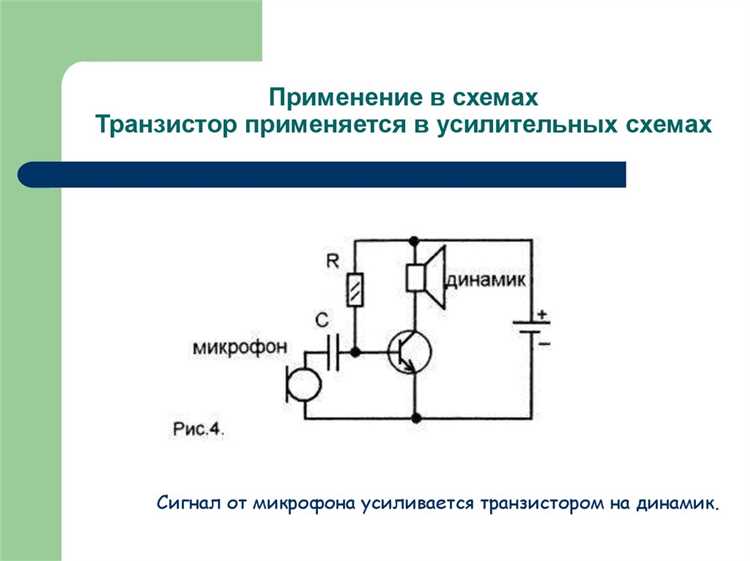

В схемах с общим эмиттером выходной сигнал снимается с коллектора, а эмиттер служит точкой опоры, влияющей на коэффициент усиления по току (β). Сопротивление в цепи эмиттера напрямую контролирует усиление: увеличение эмиттерного резистора снижает ток эмиттера и стабилизирует работу транзистора, уменьшая искажения.

Рекомендации по выбору сопротивления эмиттера: для улучшения линейности усиления рекомендуется использовать обратную связь через резистор эмиттера, величина которого подбирается экспериментально в диапазоне 100–1000 Ом в зависимости от рабочей частоты и тока.

При высокочастотных приложениях важна минимизация паразитных емкостей эмиттерного перехода, так как они снижают усиление и вводят фазовые сдвиги. В таких случаях часто применяют байпасный конденсатор параллельно эмиттерному резистору для сохранения усиления на высоких частотах.

Контроль температуры транзистора через цепь эмиттера предотвращает термический разгон: повышение температуры увеличивает ток эмиттера, что с помощью обратной связи снижает напряжение на базе и стабилизирует режим работы.

Влияние напряжения смещения на режим работы транзистора

Напряжение смещения определяет положение рабочей точки транзистора и напрямую влияет на характеристики усиления и линейность сигнала. Неправильный уровень смещения приводит к искажению выходного сигнала или переходу в режим отсечки или насыщения.

Базовое напряжение смещения (V_BE) для кремниевого биполярного транзистора составляет примерно 0,6–0,7 В при рабочем токе коллектора в пределах миллиампер.
Увеличение смещения выше оптимального значения приводит к росту тока коллектора, что повышает усиление, но одновременно увеличивает тепловые потери и риск выхода транзистора из линейного режима.
Недостаточное смещение вызывает снижение тока коллектора, что уменьшает коэффициент усиления и может вызвать искажение формы выходного сигнала из-за приближения к режиму отсечки.

Рекомендации по подбору напряжения смещения:

Устанавливать напряжение смещения так, чтобы рабочая точка находилась в середине активной области, обеспечивая максимальную линейность усиления.
Использовать стабилизированные источники смещения для компенсации температурных изменений, так как с повышением температуры V_BE уменьшается примерно на 2 мВ/°C.
В схемах с постоянным током коллектора рекомендуется выбирать напряжение смещения с запасом, позволяющим выдерживать разброс параметров транзисторов и условий окружающей среды.
При проектировании усилителей низких частот и малых сигналов минимизировать смещение для снижения шума, при этом сохраняя стабильность рабочей точки.

Точное измерение и настройка напряжения смещения критичны для сохранения оптимального режима работы транзистора и максимального коэффициента усиления без искажений.

Процесс передачи носителей заряда между переходами

Передача носителей заряда в биполярном транзисторе осуществляется через два p-n-перехода: эмиттерный и коллекторный. Эффективность усиления зависит от скорости и количества переносимых зарядов, а также от минимизации рекомбинации в базе.

Эмиттерный переход: При прямом смещении на эмиттерном переходе электроны (в npn-транзисторе) или дырки (в pnp) инжектируются из эмиттера в базу с высокой концентрацией, что формирует поток носителей заряда.
База: Тонкая и слабо легированная область базы служит средой для диффузии носителей. Время жизни носителей в базе должно быть максимальным для снижения потерь на рекомбинацию.
Передача носителей: Носители заряда диффундируют через базу благодаря концентрационному градиенту. Коэффициент диффузии и длина диффузии определяют скорость перехода и общий ток коллектора.

Для оптимизации передачи носителей необходимо:

Минимизировать ширину базы до величины, меньшей длины диффузии носителей, что снижает рекомбинацию.
Обеспечить высокую степень легирования эмиттера для увеличения плотности инжектируемых носителей.
Поддерживать низкую концентрацию примесей в базе для увеличения времени жизни носителей и уменьшения потерь.
Контролировать уровень обратного смещения коллекторного перехода для эффективного захвата носителей без увеличения обратного тока.

Правильное согласование этих параметров позволяет добиться максимального коэффициента усиления по току и стабильной работы транзистора в режиме усиления.

Влияние типа транзистора на параметры усиления

Параметры усиления напрямую зависят от конструкции транзистора. Биполярные транзисторы (BJT) обеспечивают высокое значение коэффициента усиления по току (h_FE) в диапазоне от 20 до 1000, что выгодно для схем с требованием значительного усиления при умеренных частотах до нескольких сотен мегагерц. Однако их входное сопротивление невысоко, что ограничивает использование в цепях с высокоомными источниками сигнала.

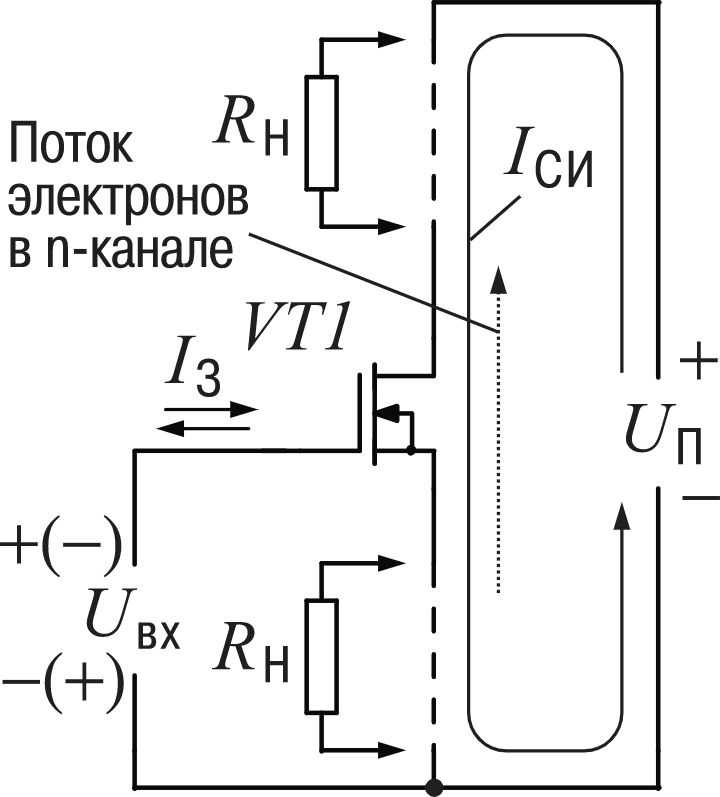

Полевые транзисторы (FET), в том числе МОП-транзисторы (MOSFET), характеризуются высоким входным сопротивлением, достигающим сотен мегом, что минимизирует нагрузку на источник сигнала и снижает уровень шумов. Коэффициент усиления по напряжению у MOSFET обычно выше, чем у BJT, но усиление по току значительно ниже, что требует использования каскадов с повышенным напряжением питания для достижения аналогичного выхода.

Выбор транзистора следует базировать на частотном диапазоне работы: BJT предпочтительны для низкочастотных и среднечастотных усилителей с высокой линейностью, в то время как MOSFET и JFET применяются в высокочастотных и малошумящих схемах, где важна высокая входная емкость и минимальное потребление тока управления.

Для усиления малых сигналов с низким уровнем шума рекомендуется использовать низкошумящие биполярные транзисторы с h_FE свыше 300 и шумовым коэффициентом менее 1 дБ. В схемах переключения и цифровой логике оптимальны МОП-транзисторы благодаря высокой скорости переключения и низкому потреблению в статике.

Влияние температуры на параметры усиления у BJT выражается в увеличении тока утечки и снижении h_FE при нагреве выше 100°C, что требует стабилизации рабочей точки. MOSFET сохраняют стабильность усиления при более широком температурном диапазоне, что критично для промышленного и автомобильного применения.

Способы минимизации искажений в усилительном каскаде

Для снижения нелинейных искажений в транзисторных усилителях применяют точный подбор рабочей точки, обеспечивающий работу транзистора в линейном участке характеристики. Смещение базы или затвора задаётся с учётом максимально возможного отклонения входного сигнала, чтобы исключить переход в насыщение или отсечку.

Использование отрицательной обратной связи позволяет стабилизировать коэффициент усиления и снизить гармонические искажения за счёт коррекции выходного сигнала с входом. При этом глубина обратной связи подбирается с учётом баланса между уменьшением искажений и сохранением необходимой полосы пропускания.

Компенсация паразитных ёмкостей и индуктивностей на входе и выходе каскада предотвращает фазовые сдвиги, вызывающие нелинейности, особенно на высоких частотах. Для этого применяют корректирующие цепи RC и LC.

Использование транзисторов с высокой частотой перехода и малым коэффициентом шума уменьшает генерацию собственных гармоник. Выбор компонентов с минимальным разбросом параметров позволяет повысить однородность работы усилителя.

Корректировка рабочего режима с помощью термостабилизации и стабилизации тока эмиттера уменьшает дрейф параметров при изменении температуры, что снижает временные искажения и повышает стабильность усиления.

Использование каскадов с распределённым усилением и многократным делением нагрузки снижает перегрузки отдельных транзисторов, предотвращая клиппинг и нелинейное насыщение.

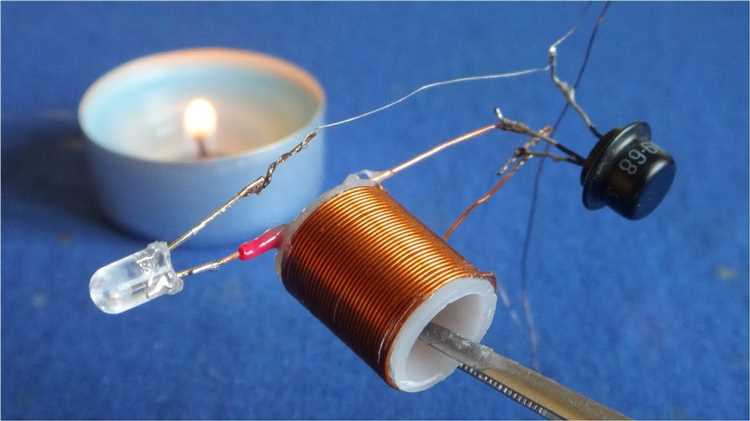

Использование транзистора в каскадных схемах усиления

Каскадные схемы усиления строятся на последовательном соединении нескольких транзисторных усилительных ступеней для достижения высокого коэффициента усиления и улучшения частотных характеристик. Каждый каскад выполняет частичное усиление сигнала, снижая нагрузку на последующий и обеспечивая стабильность работы всей системы.

При проектировании каскадных усилителей важно учитывать тип транзистора (биполярный или полевой), так как они отличаются входным сопротивлением и рабочей точкой. Для обеспечения линейности усиления применяют схемы с общей базой, эмиттером или коллектором, выбирая их в зависимости от требований к усилению и частотному диапазону.

Оптимальный подбор режимов смещения транзисторов в каскаде минимизирует нелинейные искажения. Рекомендуется использовать стабилизирующие элементы, например, резисторы обратной связи или эмиттерные повторители, чтобы обеспечить постоянство рабочих точек при изменении температуры и напряжения питания.

Для расширения полосы пропускания каскадных усилителей применяют каскадирование с разделением частот: низкочастотный каскад выполняется на транзисторах с высоким коэффициентом усиления, высокочастотный – с минимальными паразитными емкостями. Межкаскадные связки реализуют через конденсаторы или трансформаторы, исключая постоянную составляющую сигнала.

Параллельное соединение транзисторов на входе или выходе каскада позволяет увеличить токовую нагрузочную способность и снизить внутреннее сопротивление, что улучшает согласование с источником сигнала и нагрузкой. При этом важно обеспечить одинаковые параметры транзисторов для равномерного распределения тока.

Суммарный коэффициент усиления каскада рассчитывается как произведение коэффициентов отдельных ступеней, но из-за накопления шумов и искажений эффективность такого усиления ограничена. Практическая рекомендация – ограничивать число каскадов до 3-4 для высококачественного усиления без существенного ухудшения сигнала.

Методы расчёта коэффициента усиления по току и напряжению

Коэффициент усиления по току (β) определяется как отношение изменения тока коллектора (ΔI_К) к изменению тока базы (ΔI_Б) при фиксированном напряжении коллектора-эмиттера:

β = ΔI_К / ΔI_Б

Для расчёта β используют измерения в рабочей точке транзистора, где токи базового и коллекторного переходов фиксируются с помощью амперметров. Значение β типично для биполярных транзисторов лежит в диапазоне от 20 до 300 и зависит от типа полупроводникового материала и технологии изготовления.

Коэффициент усиления по напряжению (A_U) определяется как отношение выходного напряжения (на коллекторе) к входному напряжению (на базе) при постоянных токах:

A_U = ΔU_вых / ΔU_вх

Для точного расчёта A_U учитывают сопротивления в цепях базы и коллектора. В случае схемы с общей базой, A_U можно приближённо вычислить как произведение β на сопротивление нагрузки, делённое на внутреннее сопротивление транзистора. В схемах с общим эмиттером усиление по напряжению также зависит от емкостных и индуктивных компонентов в цепи, что требует применения параметрических моделей транзистора.

Для практического расчёта коэффициентов усиления рекомендуется использовать метод малых сигналов, где параметры транзистора представлены эквивалентными сопротивлениями и источниками тока. Это позволяет учесть не только статические характеристики, но и динамические изменения при высоких частотах.

Использование формул расчёта коэффициента усиления требует знания параметров, таких как ток покоя, напряжение смещения и параметры входной и выходной цепей. Точные значения получаются при моделировании в программах типа SPICE с параметрами конкретного транзистора.

Вопрос-ответ:

Как транзистор усиливает электрический сигнал?

Транзистор управляет током, протекающим между двумя своими выводами, под влиянием напряжения или тока на третьем выводе. Малое изменение управляющего сигнала приводит к большему изменению тока в основном канале, что и даёт усиление. Таким образом, небольшой входной сигнал превращается в более мощный выходной.

Почему именно транзистор стал основным элементом для усиления сигналов в электронике?

Транзисторы обладают рядом преимуществ: они компактны, надёжны и потребляют меньше энергии по сравнению с лампами, которые использовались раньше. Кроме того, транзистор может работать на высоких частотах и обеспечивать стабильное усиление, что сделало его предпочтительным выбором для множества устройств.

Какие физические процессы внутри транзистора обеспечивают усиление сигнала?

Внутри транзистора ток между эмиттером и коллектором контролируется током базы (в биполярном транзисторе) или напряжением затвора (в полевом транзисторе). Это достигается за счёт изменения ширины области заряда или концентрации носителей заряда, что изменяет проводимость канала и усиливает сигнал.

Влияет ли тип транзистора на характеристики усиления сигнала?

Да, разные типы транзисторов (биполярные, полевые) имеют различные механизмы работы и параметры усиления. Биполярные транзисторы обычно дают высокий коэффициент усиления по току, тогда как полевые транзисторы часто применяются там, где важен высокий входной импеданс и стабильность. Выбор зависит от требований конкретной схемы.

Какие ограничения существуют у транзисторов в процессе усиления электрических сигналов?

У транзисторов есть пределы по максимальной частоте работы, мощности и напряжению. При превышении этих параметров возможны искажения сигнала или выход из строя. Также усиление ограничено внутренними шумами и нелинейностями, которые могут ухудшать качество сигнала при сильном усилении.

Как транзистор усиливает слабый электрический сигнал?

Транзистор работает как усилитель, используя небольшой ток на входе для управления большим током на выходе. Внутри транзистора есть три слоя полупроводников, образующие переходы. Слабый сигнал подается на управляющий электрод, который изменяет проводимость между другими двумя электродами. Благодаря этому, на выходе получается сигнал с увеличенной амплитудой по сравнению с входным. Таким образом, транзистор преобразует малые изменения входного сигнала в более значительные изменения выходного, что и называется усилением.

Почему в транзисторе ток на выходе зависит от тока на входе, а не напрямую от приложенного напряжения?

В транзисторе ток на выходе контролируется током базы (или управляющего электрода), а не напрямую напряжением, потому что структура полупроводника устроена так, что небольшой ток базы изменяет барьер для протекания носителей заряда через транзистор. Это изменение влияет на ток коллектора, который намного больше. Если бы ток выходил только из-за приложенного напряжения, усиление было бы значительно меньше и менее управляемым. Именно зависимость выходного тока от входного позволяет транзистору выполнять роль усилителя и работать с малыми сигналами, преобразуя их в более мощные.
