Электрический генератор преобразует механическую энергию в электрическую за счёт явления электромагнитной индукции. Основополагающим законом этого процесса является закон Фарадея, который формулирует связь между изменением магнитного потока и возникающей электродвижущей силой (ЭДС) в проводнике.
Закон Фарадея гласит, что величина индуцированной ЭДС пропорциональна скорости изменения магнитного потока, пронизывающего контур. Для генератора это означает, что при вращении обмотки в магнитном поле изменяется магнитный поток, создавая напряжение и обеспечивая ток в цепи.
Практическое значение этого закона состоит в необходимости обеспечить максимально быстрое и равномерное изменение магнитного потока для повышения выходного напряжения и эффективности генератора. Это достигается за счёт увеличения скорости вращения ротора, количества витков обмотки и силы магнитного поля.
Фарадеев закон электромагнитной индукции и его роль в генераторе
Фарадеев закон электромагнитной индукции формулируется как зависимость индуцированного электродвижущего напряжения (ЭДС) в контуре от скорости изменения магнитного потока, проходящего через этот контур. В математической форме закон выражается так:
ЭДС = — dΦ/dt,
где Φ – магнитный поток, а знак минус отражает направление индуцированного тока согласно правилу Ленца.

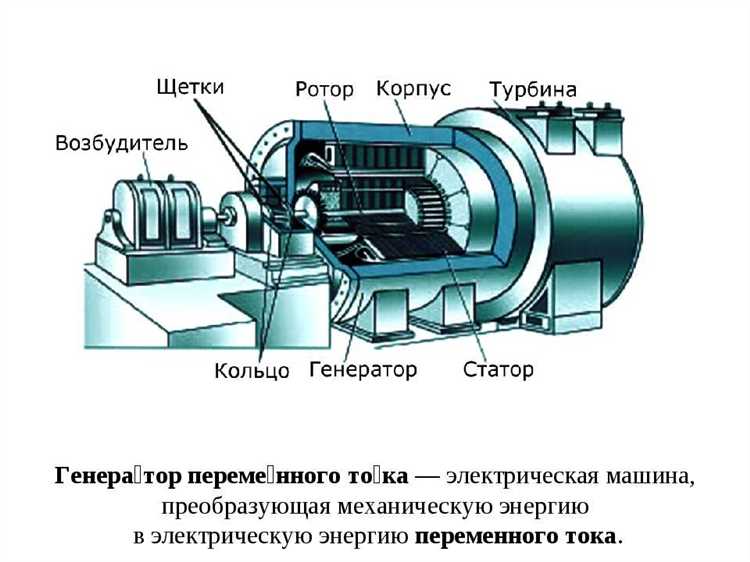

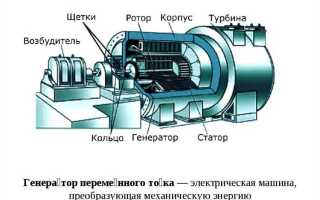

В электрическом генераторе этот закон лежит в основе преобразования механической энергии в электрическую. При вращении ротора с магнитом вокруг статора происходит изменение магнитного потока, пронизывающего обмотки статора, что приводит к появлению переменного напряжения на выходе генератора.
- Индукция напряжения прямо пропорциональна скорости изменения магнитного потока – чем выше скорость вращения ротора, тем больше ЭДС.
- Количество витков обмотки влияет на величину индуцированного напряжения: ЭДС пропорциональна числу витков.
- Изменение магнитной индукции можно регулировать за счет конструкции ротора и силы тока в возбуждающей обмотке (в случае электромагнитных генераторов).
Реальные рекомендации для проектирования и эксплуатации генераторов:
- Обеспечить стабильную механическую скорость вращения для поддержания необходимого уровня напряжения.
- Использовать качественные магнитные материалы с высокой магнитной проницаемостью для увеличения магнитного потока.
- Подбирать оптимальное число витков обмотки с учетом требуемого напряжения и максимального тока нагрузки.
- Минимизировать зазоры между ротором и статором для повышения эффективности индукции.
- Контролировать направление индуцированного тока и учитывать его влияние на конструкцию и подключение нагрузок.
Фарадеев закон служит точной основой для расчета параметров генератора и оценки его выходных характеристик, что позволяет эффективно проектировать электрические машины с требуемыми техническими характеристиками.

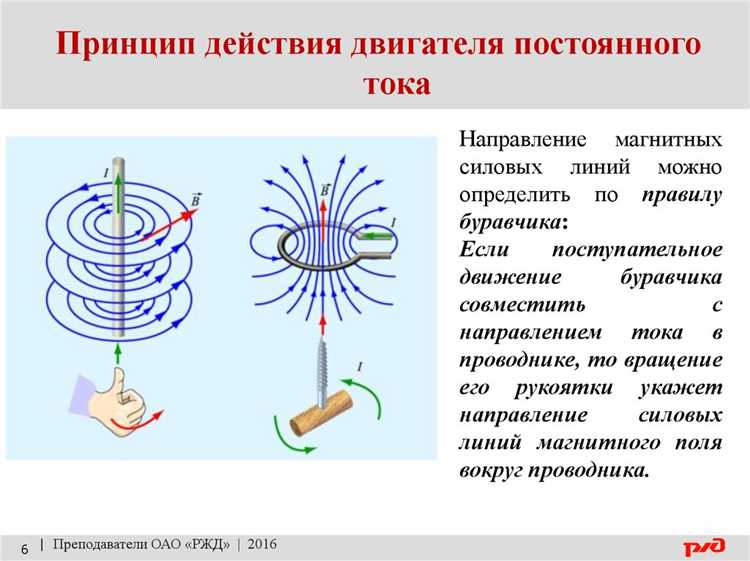

Влияние магнитного потока на генерацию электрического тока
Электрический ток в генераторе индуцируется изменением магнитного потока, проходящего через контур проводника. Магнитный поток (Φ) определяется произведением магнитной индукции (B) на площадь контура (S) и косинус угла между вектором магнитной индукции и нормалью к площади: Φ = B × S × cos(θ). Изменение этого потока во времени вызывает ЭДС индукции согласно закону Фарадея.
Чем выше скорость изменения магнитного потока, тем больше индуцированная ЭДС и, соответственно, ток. Для повышения мощности генератора следует увеличить либо величину магнитной индукции (использовать мощные магниты или электромагниты с высоким магнитным полем), либо площадь витков обмотки, либо скорость вращения ротора. Например, при удвоении скорости вращения магнитный поток изменяется быстрее, увеличивая напряжение практически пропорционально.

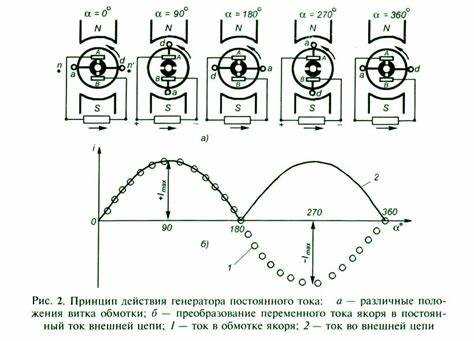

Угол θ критичен для эффективности генерации: при θ=0° поток максимален, а при 90° – поток равен нулю, и ток не генерируется. В генераторах применяют конструктивные решения для поддержания оптимального угла между магнитным полем и проводниками.
Снижение магнитного потока из-за воздушных зазоров или магнитных потерь ведёт к уменьшению вырабатываемой энергии. Минимизация зазоров, применение материалов с высокой магнитной проницаемостью и предотвращение насыщения сердечника значительно улучшают характеристики генератора.

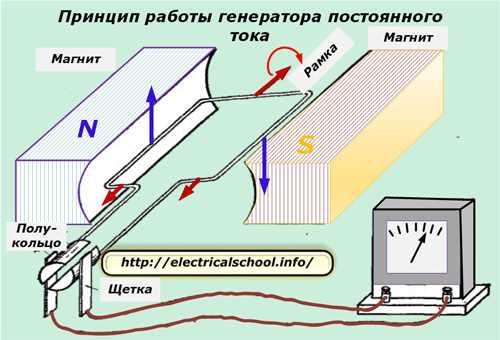

Принцип действия движущегося проводника в магнитном поле
При движении проводника в однородном магнитном поле с индукцией B возникает электродвижущая сила (ЭДС) за счёт изменения магнитного потока через контур. Величина индуцированной ЭДС определяется законом Фарадея и равна ε = B · l · v · sin(θ), где l – длина проводника, v – скорость его перемещения, а θ – угол между направлением движения и линиями магнитного поля.
При движении проводника в перпендикулярном магнитном поле электроны внутри проводника испытывают силу Лоренца, направленную перпендикулярно как вектору скорости, так и вектору магнитной индукции. Это вызывает перераспределение зарядов и формирование разности потенциалов на концах проводника.
Для максимальной ЭДС рекомендуется ориентировать движение проводника строго перпендикулярно линиям магнитного поля (θ = 90°), что обеспечивает максимальное значение sin(θ) равное 1. Скорость движения и длина проводника пропорционально влияют на величину ЭДС, поэтому увеличение одного из параметров повышает выходное напряжение.
Для практических применений важно избегать неоднородностей магнитного поля и резких изменений направления движения, так как это приводит к нестабильным значениям индуцированной ЭДС и снижению эффективности генерации электрической энергии.
Связь скорости вращения ротора и напряжения на выходе генератора
Напряжение на выходе электрического генератора прямо пропорционально скорости вращения его ротора. Согласно закону электромагнитной индукции Фарадея, ЭДС индуцируется в обмотках статора при изменении магнитного потока, который зависит от угловой скорости вращения магнитного поля ротора.
При увеличении скорости вращения ротора количество пересечённых магнитных линий за единицу времени возрастает, что ведёт к росту индуцируемого напряжения. Для синхронных генераторов напряжение U можно выразить как U = k * ω, где k – конструктивный коэффициент, ω – угловая скорость ротора в радианах в секунду.
Практически, превышение оптимальной скорости вращения приводит к превышению номинального напряжения, что может вызвать перегрузку электрических компонентов и снизить срок службы изоляции. Недостаточная скорость уменьшает напряжение ниже заданного уровня, вызывая нестабильность электросети и снижение эффективности генерации.
Рекомендуется поддерживать скорость ротора в пределах ±2% от номинальной для обеспечения стабильного выходного напряжения и долговечности оборудования. Регулирование скорости осуществляется с помощью систем управления возбуждением и механической нагрузки.
Значение индукционного тока для формирования электрического сигнала
- Закон электромагнитной индукции Фарадея гласит: ЭДС индукции пропорциональна скорости изменения магнитного потока, что напрямую влияет на амплитуду и частоту электрического сигнала.
- Интенсивность индукционного тока зависит от числа витков катушки, площади контура и величины магнитного поля, обеспечивая возможность настройки выходного сигнала под конкретные требования.
- Индукционный ток обеспечивает преобразование механической энергии вращающегося ротора в электрическую, без необходимости внешнего источника питания для возбуждения цепи.
Для повышения стабильности и качества электрического сигнала необходимо:
- Оптимизировать скорость изменения магнитного потока, регулируя обороты ротора.
- Использовать катушки с большим числом витков для увеличения выходного напряжения.
- Минимизировать сопротивление проводников, чтобы снизить потери энергии и улучшить КПД генератора.
- Применять магнитные материалы с высокой проницаемостью для усиления магнитного потока.
Таким образом, индукционный ток не только формирует электрический сигнал, но и определяет его параметры, влияя на эффективность и функциональность электрогенератора.
Зависимость электрической мощности от параметров магнитного поля
Электрическая мощность генератора напрямую пропорциональна скорости изменения магнитного потока, что определяется интенсивностью и конфигурацией магнитного поля. Увеличение индукции магнитного поля (В) приводит к росту ЭДС, согласно формуле ЭДС = B * l * v, где l – длина проводника в магнитном поле, v – скорость его движения. Следовательно, мощность P = E * I растет при увеличении В при прочих равных.
Для повышения мощности оптимально использовать магниты с высокой коэрцитивной силой и насыщенной магнитной индукцией, например, неодимовые сплавы с величиной В порядка 1.2–1.4 Тл. При этом необходимо минимизировать магнитные потери в сердечнике за счет применения материалов с низкими гистерезисными и вихревыми потерями, таких как кремнистая сталь с толщиной листов не более 0.35 мм.
Важно соблюдать баланс между силой магнитного поля и скоростью вращения ротора: при фиксированной частоте вращения увеличение магнитной индукции пропорционально повышает выходную мощность, однако увеличение скорости при постоянном В также усиливает мощность за счет роста ЭДС. Практическое ограничение скорости обусловлено механической прочностью и вибрационными характеристиками.
Оптимизация формы магнитного поля, например, использование полюсов с концентрированной индукцией и снижением воздушного зазора до 0.3–0.5 мм, позволяет увеличить плотность магнитного потока и повысить электрическую мощность без увеличения габаритов генератора.
Резюмируя, максимизация мощности достигается путем увеличения магнитной индукции, уменьшения воздушного зазора, применения высококачественных магнитных материалов и точного контроля скорости вращения ротора.
Роль катушки и магнитопровода в повышении индукции
Катушка в электрическом генераторе представляет собой намотанный на каркас проводник, число витков которого напрямую влияет на величину электродвижущей силы (ЭДС). Увеличение количества витков повышает результирующую индукцию пропорционально сумме магнитных потоков, проходящих через каждый виток. При этом важно применять провод с минимальным сопротивлением, чтобы снизить потери энергии и избежать перегрева.
Магнитопровод концентрирует магнитное поле, обеспечивая его направленность и увеличивая магнитный поток, взаимодействующий с катушкой. Конструкция магнитопровода выполнена из ферромагнитных материалов с высокой магнитной проницаемостью, таких как кремнистая сталь, что снижает магнитные потери и повышает индукцию в сердечнике. Толщина листов магнитопровода не должна превышать 0,3 мм для уменьшения вихревых токов.
Оптимальная геометрия магнитопровода обеспечивает равномерное распределение магнитного потока и минимизирует зазоры, так как воздушный зазор резко снижает индуктивность системы. Сопряжение катушки с магнитопроводом должно исключать механические зазоры и обеспечивать плотный контакт для максимальной эффективности преобразования механической энергии в электрическую.
Практическая рекомендация: при проектировании генератора следует подбирать катушку с максимально возможным числом витков без значительного увеличения сопротивления, а магнитопровод – из материалов с магнитной проницаемостью не ниже 5000 Гн/м. Это позволяет повысить индукцию и, как следствие, выходную мощность генератора без существенных потерь.
Практические методы контроля и измерения индукционного напряжения
Для точного измерения индукционного напряжения используют цифровые мультиметры с функцией измерения переменного напряжения в диапазоне от милливольт до сотен вольт. Важно выбирать прибор с высоким входным сопротивлением (от 1 МОм и выше) для минимизации влияния на измеряемую цепь.
При проверке генераторов применяется осциллограф для визуализации формы сигнала. Это позволяет оценить амплитуду, частоту и наличие искажений индукционного напряжения, что невозможно при использовании только мультиметра.
Для контроля индукции в катушках используют тестеры с функцией измерения электродвижущей силы (ЭДС) или специальные датчики Холла, позволяющие определить величину магнитного поля и косвенно – индуцированное напряжение.
При практических измерениях важно исключать внешние электромагнитные помехи: кабели и приборы следует экранировать, а измерения проводить на минимально возможной длине проводников. Также следует фиксировать температуру, поскольку сопротивление обмоток и индуктивность меняются с температурой, влияя на напряжение.
Для регулярного контроля используют мостовые схемы с измерением напряжения на эталонных катушках. Это позволяет выявлять отклонения индукционного напряжения в динамике и проводить диагностику генератора без демонтажа.
Вопрос-ответ:
На каком физическом законе основана работа электрического генератора?
Работа электрического генератора основана на законе электромагнитной индукции, который был открыт Майклом Фарадеем. Этот закон гласит, что в проводнике возникает электрический ток, если вокруг него изменяется магнитное поле. В генераторе движение проводника относительно магнитного поля вызывает появление электродвижущей силы и, как следствие, электрического тока.
Почему при вращении ротора в генераторе возникает напряжение?
Когда ротор генератора вращается, магнитное поле, связанное с ним, перемещается относительно неподвижной обмотки статора. Согласно закону электромагнитной индукции, такое движение приводит к изменению магнитного потока, проходящего через витки обмотки, что вызывает появление электродвижущей силы (напряжения). Чем быстрее вращается ротор, тем сильнее изменяется поток и выше напряжение.
Что такое электродвижущая сила и как она связана с генератором?
Электродвижущая сила (ЭДС) — это величина, характеризующая работу по перемещению электрических зарядов в цепи, создаваемая источником напряжения. В генераторе ЭДС возникает вследствие изменения магнитного потока через проводник. По сути, это «исходный импульс», который заставляет электроны двигаться и создавать ток в внешней цепи.
Почему в генераторе используется именно переменное напряжение, а не постоянное?
В большинстве электрических генераторов вырабатывается переменное напряжение, потому что магнитный поток через обмотку постоянно меняется при вращении ротора. Это изменение вызывает переменную электродвижущую силу. Для получения постоянного напряжения необходимо дополнительно применять устройства, например, выпрямители. Переменное напряжение проще генерировать и удобно передавать на большие расстояния.
Как скорость вращения ротора влияет на характеристики выходного сигнала генератора?
Скорость вращения ротора напрямую влияет на частоту и амплитуду выходного напряжения генератора. Увеличение скорости приводит к более быстрому изменению магнитного потока, что повышает частоту переменного тока и величину электродвижущей силы. При снижении скорости и частоты напряжение становится меньше, что отражается на мощности и стабильности вырабатываемого сигнала.
Какой закон физики лежит в основе работы электрического генератора?
В основе работы электрического генератора лежит закон электромагнитной индукции, открытый Майклом Фарадеем. Этот закон утверждает, что при изменении магнитного потока через контур возникает электрическое напряжение. В генераторе магнитное поле и движение проводника создают изменения магнитного потока, что и приводит к появлению электрического тока.

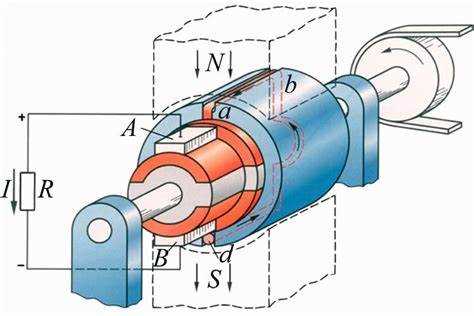

Почему вращение проводника в магнитном поле вызывает появление электрического напряжения в генераторе?
Когда проводник вращается в магнитном поле, происходит изменение количества магнитных линий, проходящих через контур проводника. Из-за этого изменяется магнитный поток, связанный с контуром. Согласно закону электромагнитной индукции, изменение магнитного потока вызывает индуцированное напряжение, которое заставляет электроны двигаться и создает электрический ток. Таким образом, механическая энергия вращения преобразуется в электрическую энергию.
