Запорная арматура – это класс технических устройств, предназначенных для полного перекрытия или открытия потока рабочей среды в трубопроводных системах. В отличие от регулирующей арматуры, она не изменяет параметры потока, а выполняет только функцию включения или отключения. Такие устройства применяются в системах водоснабжения, теплоснабжения, газопроводах, нефтехимии и на промышленных предприятиях с агрессивной средой.

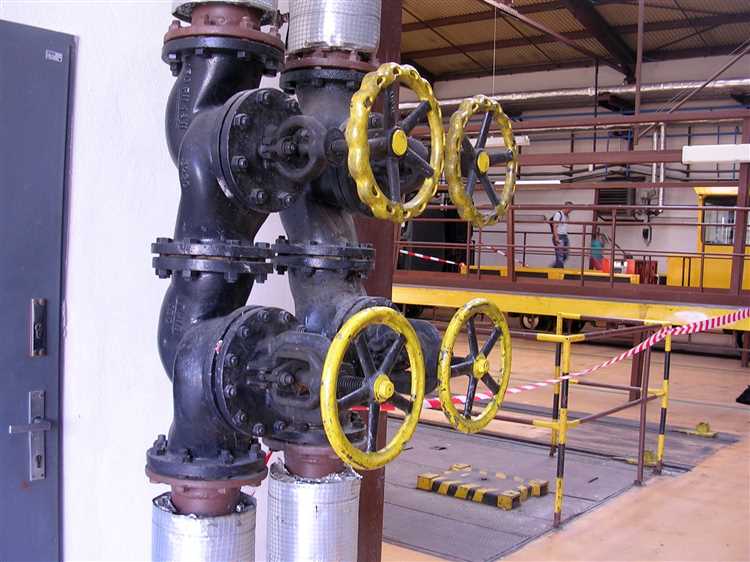

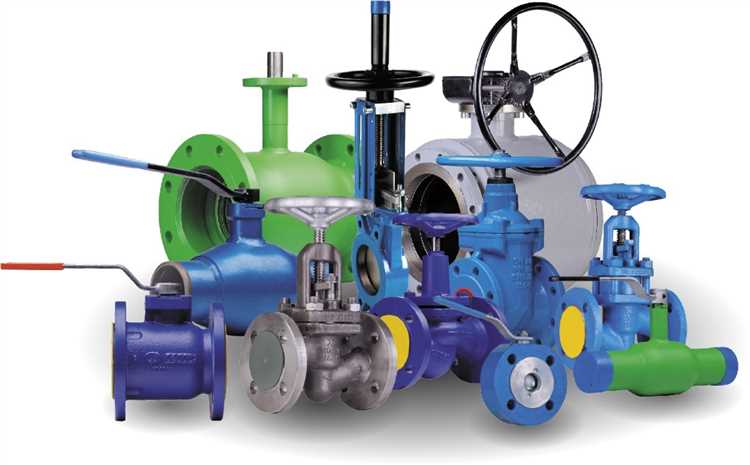

Ключевыми типами запорной арматуры являются задвижки, шаровые краны, затворы, клапаны и краны. Каждый из них имеет строго определённые области применения. Например, задвижки эффективно работают в трубопроводах большого диаметра с низкой частотой срабатывания, а шаровые краны – в системах с высокой динамикой потока и требованием к герметичности.
Выбор конкретного типа запорной арматуры зависит от характеристик среды (давление, температура, агрессивность), диаметра трубы, частоты эксплуатации и требований к герметичности. При транспортировке химически активных веществ применяются устройства из нержавеющей стали или фторопласта, устойчивые к коррозии. Для систем с высокой температурой важна термостойкость уплотнительных элементов и корпуса.
Ошибки в подборе арматуры могут привести к утечкам, авариям и преждевременному износу оборудования. Рекомендуется учитывать стандарт давления (например, PN10, PN16), класс герметичности (A, B, C) и тип привода (ручной, пневматический, электрический) уже на этапе проектирования системы. Это снижает риск простоев и обеспечивает стабильную работу трубопровода в течение длительного срока.

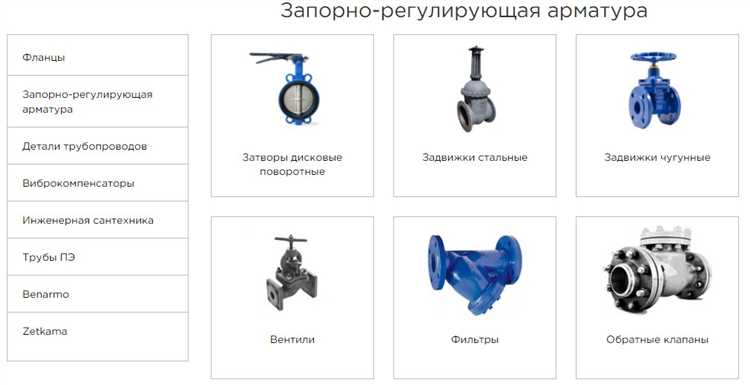

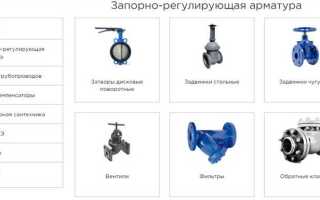

Виды запорной арматуры и области их применения
Задвижки используются в системах с большим диаметром труб, где требуется полное перекрытие потока при минимальном гидравлическом сопротивлении. Наиболее эффективны в магистральных трубопроводах водоснабжения, теплотрассах, нефте- и газопроводах. Не подходят для регулировки потока из-за риска повреждения уплотнительных поверхностей.
Шаровые краны применяются в промышленных и бытовых системах, где важна герметичность и скорость перекрытия. Благодаря простоте конструкции и надежному уплотнению, используются в газовых системах, отоплении, водоснабжении и на технологических трубопроводах с агрессивными средами.
Клапаны востребованы в системах, где необходимо точное дозирование потока. Используются в химической, фармацевтической, пищевой промышленности, а также в системах автоматического управления. Обеспечивают высокую герметичность и возможность плавного регулирования.
Дисковые затворы выбираются для трубопроводов со средним и большим диаметром, где важна компактность и малая масса арматуры. Часто применяются в вентиляционных системах, в водоснабжении, а также на насосных станциях и очистных сооружениях. Подходят для работы с жидкими и газообразными средами.
Обратные клапаны предотвращают обратный поток среды и устанавливаются после насосов, в стояках водоснабжения и отопления. Эффективны для защиты оборудования от гидроударов и обратного давления. Выбор типа зависит от давления, скорости потока и среды.
Игольчатые краны применяются в лабораторных и технологических установках, где требуется прецизионная регулировка потока. Подходят для работы с газами и жидкостями под высоким давлением. Не используются для быстрого перекрытия.
Материалы изготовления и их влияние на срок службы
Нержавеющая сталь применяется в условиях агрессивных сред и высоких температур. Марки AISI 304 и AISI 316 устойчивы к коррозии, не требуют частой замены и выдерживают до 25 лет эксплуатации при правильной установке и обслуживании. Особенно актуальны для пищевой, химической и фармацевтической отраслей.
Углеродистая сталь используется в системах с невысокими требованиями к коррозионной стойкости. При наличии антикоррозийного покрытия срок службы достигает 10–15 лет. Без защиты – менее 7 лет, особенно при контакте с влагой или агрессивными веществами.
Латунь применяется в бытовых и сантехнических системах. Обеспечивает надёжность при стабильных температурах и давлениях. Срок службы – до 20 лет, при условии отсутствия аммиачных соединений в транспортируемой среде, которые вызывают коррозионное растрескивание.
Чугун применяется в арматуре большого диаметра и в системах с невысоким давлением. Уязвим к гидроударам и температурным колебаниям. Срок службы – до 15 лет, при условии эксплуатации в стабильных режимах и отсутствии вибраций.
Пластики (ПВХ, ПП, ПЭ) – оптимальны для неагрессивных жидкостей и систем с низкой температурной нагрузкой. Не подвержены коррозии, лёгкие в монтаже. Срок службы – до 50 лет, при температуре не выше +60 °C и отсутствии ультрафиолетового воздействия.
Выбор материала должен основываться на составе среды, температурных и давленческих характеристиках, а также частоте эксплуатации. Ошибочный выбор приводит к преждевременному износу, утечкам и авариям.
Критерии выбора арматуры для систем с разными средами
При подборе запорной арматуры критически важно учитывать характеристики рабочей среды, чтобы избежать аварий, ускоренного износа и выхода системы из строя. Ниже приведены ключевые параметры выбора с учётом типа среды.
- Для воды и пара:
- Материал корпуса: латунь, бронза, нержавеющая сталь.
- Уплотнительные элементы: EPDM для воды до +120 °C, PTFE – при температуре выше.
- Тип арматуры: шаровые краны – для бытовых и промышленных систем с низкими загрязнениями, задвижки – для магистральных трубопроводов.
- Для агрессивных жидкостей и кислот:
- Материал: нержавеющая сталь AISI 316, сплавы Hastelloy, фторопластовые покрытия.
- Уплотнения: PTFE, FKM (Viton), PFA.
- Избегать использования резьбовых соединений – предпочтение фланцевому или сварному.
- Для нефтепродуктов и масел:
- Материалы корпуса: сталь с антикоррозийным покрытием, углеродистая сталь.
- Уплотнения: Buna-N (нитрил), Viton.
- Не использовать материалы, подверженные набуханию (например, EPDM).
- Для газа (включая природный и сжиженный):
- Обязательная герметичность класса «А» по ГОСТ 9544.
- Материалы: латунь, углеродистая сталь, нержавеющая сталь.
- Типы арматуры: шаровые краны с антивзрывной вставкой, пробковые краны – для низкого давления.
- Для сыпучих и абразивных сред (цемент, песок, гранулы):
- Тип арматуры: шиберные задвижки, поворотные заслонки с усиленным диском.
- Материалы: износостойкие сплавы, резина с упрочнённой вставкой, карбид вольфрама в критических зонах.
- Минимизация резких изменений направления потока – исключение элементов с узкими проходами.
Для корректного выбора необходимо учитывать не только тип среды, но и её температуру, давление, наличие твёрдых включений и химическую активность. Ошибка в одном параметре может привести к полной непригодности оборудования.

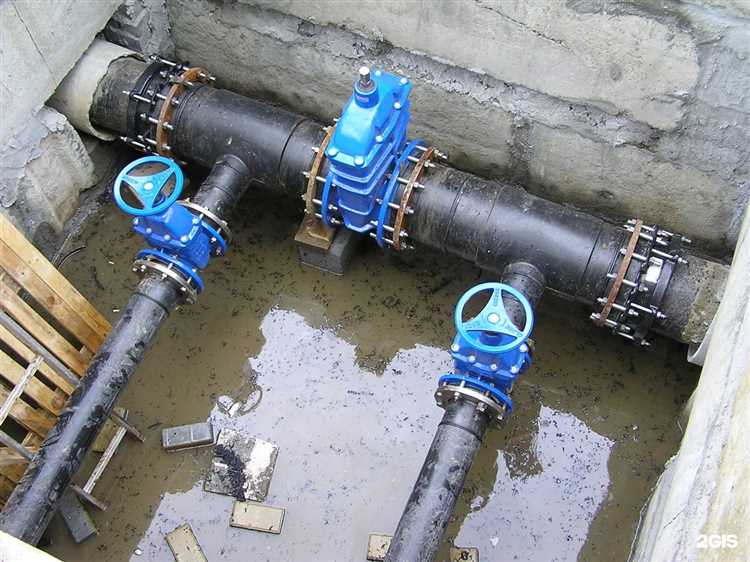

Особенности монтажа запорной арматуры в существующую систему
Перед врезкой запорной арматуры необходимо провести гидравлические испытания участка на предмет остаточного давления и утечек. Арматура устанавливается только после полной остановки потока и сброса давления до нуля.
Трубопровод в месте монтажа очищается от накипи, коррозии и остатков герметиков. Стыковочные поверхности должны быть ровными, без механических повреждений. Для фланцевых соединений обязательно применение новых прокладок соответствующего класса давления.
Установка производится строго по направлению потока, указанному на корпусе арматуры. При горизонтальной ориентации важно исключить провисание тяжелых изделий, используя опоры или подвесы. Неправильная ориентация может привести к быстрому износу седел и нарушению герметичности.
Резьбовые соединения уплотняются лентой ФУМ или пастой, совместимой с транспортируемой средой. Недопустимо применять лен или герметики, содержащие твёрдые включения, при работе с агрессивными жидкостями или газами.
После установки проводится пробный пуск с последующей проверкой герметичности при рабочем давлении. Особое внимание уделяется шпилькам фланцев – повторная протяжка через 24 часа обязательна, чтобы избежать разгерметизации при температурных колебаниях.
При интеграции электроприводной арматуры необходимо учитывать момент открывания и закрывания. Превышение допустимого крутящего момента ведет к деформации штока и повреждению редуктора.
В системах с горячими средами (пары, масла) обязательно предусмотреть температурные компенсаторы, чтобы избежать напряжений на корпусе арматуры при тепловом расширении трубопровода.
Обслуживание и регламент технической проверки
Запорная арматура требует планового обслуживания, определяемого условиями эксплуатации и типом установленного оборудования. Для объектов с рабочим давлением до 1,6 МПа осмотры выполняются не реже одного раза в шесть месяцев. При давлениях свыше 1,6 МПа – ежеквартально.
В процессе обслуживания выполняются следующие действия:
- Проверка герметичности затвора при рабочем и максимальном давлении;
- Оценка состояния уплотнительных элементов с последующей заменой при наличии износа;
- Очистка внутренних полостей от отложений и коррозии;
- Проверка момента затяжки крепежных соединений и при необходимости – дотяжка;
- Смазка движущихся элементов (штоки, винты) специальными составами, устойчивыми к рабочей среде;
- Испытание на полное открытие и закрытие с фиксированием времени срабатывания;
- Анализ износа седел и затворов с последующей механической обработкой или заменой при снижении герметичности ниже допустимого уровня.
При эксплуатации в агрессивной среде интервал проверок сокращается в 1,5–2 раза. Все результаты фиксируются в журнале технического состояния арматуры с указанием даты, ответственного исполнителя и выявленных отклонений.
Распространённые неисправности и способы их устранения
Запорная арматура для трубопроводов подвержена нескольким типичным проблемам, которые влияют на её работоспособность и безопасность системы. Ниже представлены основные неисправности и проверенные методы их устранения.
- Протечки в районе седла клапана
- Причина: износ уплотнительного материала или деформация седла.
- Устранение: замена уплотнительных колец или ремонт седла с использованием шлифовки и притирки. В случае сильных повреждений – полная замена клапана.
- Заклинивание штока
- Причина: коррозия, попадание абразивных частиц, недостаточная смазка.
- Устранение: очистка штока и направляющих, обработка антикоррозийными средствами, регулярное техническое обслуживание с применением специальных смазок.
- Невозможность полного закрытия/открытия клапана
- Причина: механические повреждения запорного органа, деформация корпуса, накопление отложений.
- Устранение: демонтаж и диагностика, удаление загрязнений и отложений с помощью химических средств или механической обработки, при деформациях – замена деталей или всей арматуры.
- Износ прокладок и уплотнителей
- Причина: воздействие агрессивных сред, высокая температура, давление выше номинального.
- Устранение: использование уплотнителей из материалов, устойчивых к конкретным рабочим условиям (например, фторопласт, графит), замена изношенных элементов при плановом техническом обслуживании.
- Шум и вибрация при работе
- Причина: избыточное давление, неправильный монтаж, износ деталей.
- Устранение: проверка давления и настройка системы, контроль крепления арматуры, замена изношенных компонентов.
Регулярный осмотр и своевременное обслуживание запорной арматуры значительно продлевают срок службы и предотвращают аварийные ситуации.
Вопрос-ответ:
Что представляет собой запорная арматура и для чего она используется в трубопроводах?
Запорная арматура — это устройства, которые предназначены для полного перекрытия или открытия потока рабочей среды в трубопроводах. Она необходима для регулировки прохождения жидкости или газа, позволяя полностью остановить движение среды или обеспечить свободный проход. Основное применение — обеспечение безопасности и удобства эксплуатации систем подачи и распределения различных веществ.
Какие типы запорной арматуры бывают и чем они отличаются?
Существуют несколько основных видов запорной арматуры, в том числе задвижки, клапаны, краны и затворы. Например, задвижки работают по принципу вертикального перемещения заслонки, позволяя полностью перекрыть поток, а клапаны чаще используются для более точного регулирования давления и объема проходящей среды. Различия связаны с конструкцией, областью применения и типом среды, для которой они предназначены.
Из каких материалов обычно изготавливается запорная арматура и почему?
Для изготовления запорной арматуры применяются различные материалы, включая сталь, чугун, латунь и пластик. Выбор материала зависит от характеристик среды (например, температура, химическая агрессивность), требований к прочности и долговечности. Металлы чаще используются в промышленных системах из-за высокой прочности, а пластик — в менее нагруженных системах с нейтральными средами.
Как правильно выбирать запорную арматуру для конкретного трубопровода?
При подборе важно учитывать рабочее давление, температуру среды, химический состав жидкости или газа, а также особенности эксплуатации (например, частоту открытия и закрытия). Также важно обращать внимание на габариты и совместимость с другими элементами трубопровода. Правильный выбор гарантирует надежную работу и безопасность всей системы.
Какие причины могут привести к неисправности запорной арматуры и как их избежать?
Основные причины поломок — коррозия, механический износ, загрязнение внутренних элементов и неправильная эксплуатация. Чтобы продлить срок службы, нужно регулярно проводить техническое обслуживание, использовать арматуру в соответствии с техническими характеристиками и избегать резких перепадов давления или температуры. Важна своевременная замена изношенных частей.
Для чего используется запорная арматура в трубопроводах?
Запорная арматура предназначена для полного перекрытия или открытия потока среды в трубопроводе. Она позволяет остановить движение жидкости или газа, обеспечивая возможность ремонта, замены оборудования или изменения направления подачи без слива всей системы. Такие устройства применяются в промышленности, коммунальных системах и различных технологических процессах, где важен контроль над подачей среды.
Какие виды запорной арматуры существуют и чем они отличаются друг от друга?
Существует несколько основных типов запорной арматуры, отличающихся конструкцией и принципом работы. Среди них — задвижки, краны, клапаны и затворы. Задвижки обычно имеют клиновидный или параллельный затвор и подходят для полного открытия или закрытия потока. Краны обеспечивают быстрое перекрытие и удобны для трубопроводов с небольшим диаметром. Клапаны могут регулировать давление и поток, но используются и для запирания. Затворы часто применяются в системах с агрессивными или вязкими средами благодаря герметичности и простоте конструкции. Выбор зависит от условий эксплуатации, типа среды и требований к герметичности.
