Железобетонные перекрытия представляют собой конструктивные элементы здания, предназначенные для разделения этажей и восприятия нагрузок от вышележащих конструкций. Их основа – монолитный или сборный бетон, армированный стальной арматурой. Такое сочетание материалов обеспечивает высокую прочность, устойчивость к деформациям и долговечность, что делает железобетон приоритетным выбором в индивидуальном и многоквартирном строительстве.
Монолитные перекрытия заливаются прямо на строительной площадке. Они требуют установки опалубки и армирования, но взамен обеспечивают равномерное распределение нагрузок, отсутствие стыков и повышенную звукоизоляцию. Толщина таких плит, как правило, варьируется от 160 до 300 мм в зависимости от пролёта и расчётных нагрузок. Рекомендуется использовать бетон марки не ниже B25 с армированием из стержней диаметром 10–16 мм.

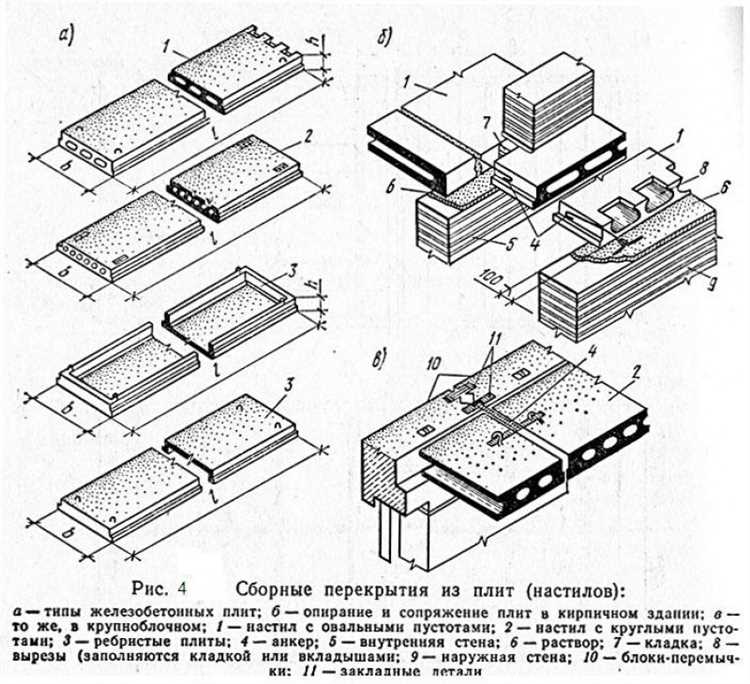

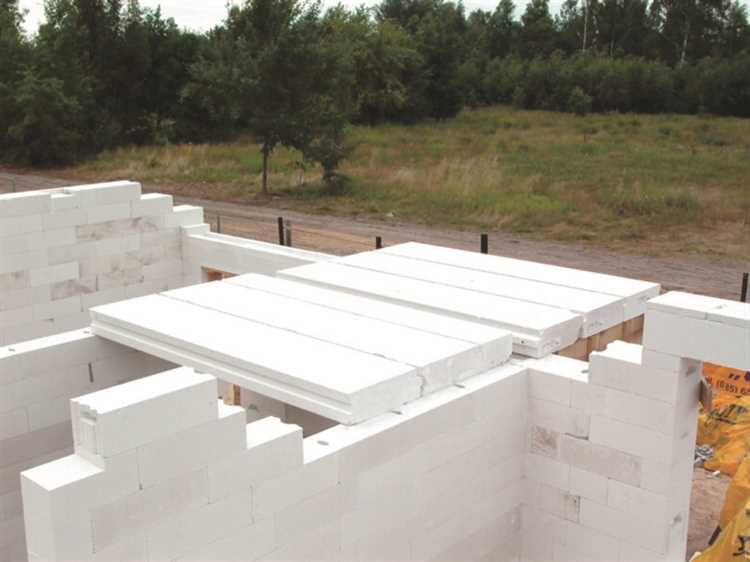

Сборные железобетонные перекрытия изготавливаются на заводе и монтируются на объекте с помощью подъёмной техники. К ним относятся многопустотные плиты, ребристые и сплошные панели. Они удобны в монтаже, но требуют точной геометрии и выверенной проектировки. При использовании плит ПК важно обеспечить правильную опору – не менее 120 мм на несущую стену, а также герметизацию швов для предотвращения мостиков холода и распространения шума.
Выбор типа железобетонного перекрытия зависит от архитектурных особенностей здания, бюджета, требуемых сроков строительства и эксплуатационных характеристик. При проектировании важно учитывать не только статические нагрузки, но и динамические – шаги, вибрации, работу инженерных систем. Наличие грамотного расчёта и соблюдение строительных норм напрямую влияет на безопасность и комфорт проживания в доме.
Какие типы железобетонных перекрытий применяются в частном строительстве
В частном домостроении используют три основных типа железобетонных перекрытий: монолитные, сборные и сборно-монолитные.
Монолитные перекрытия отливаются непосредственно на объекте. Требуют установки опалубки, армирования и бетонирования. Обеспечивают высокую прочность, отсутствие швов, устойчивость к деформациям. Подходят для домов с нестандартной геометрией. Средняя толщина – 200–250 мм, бетон – не ниже марки М300.
Сборные перекрытия выполняются из заводских плит. Наиболее распространены многопустотные плиты ПК и ПБ. ПК укладываются на раствор, ПБ – на сухой монтаж с последующей заделкой швов. Основное преимущество – скорость монтажа. Ограничение – типовые размеры и необходимость использования подъемной техники. Пролет – до 6 м, толщина плит – 220 мм.

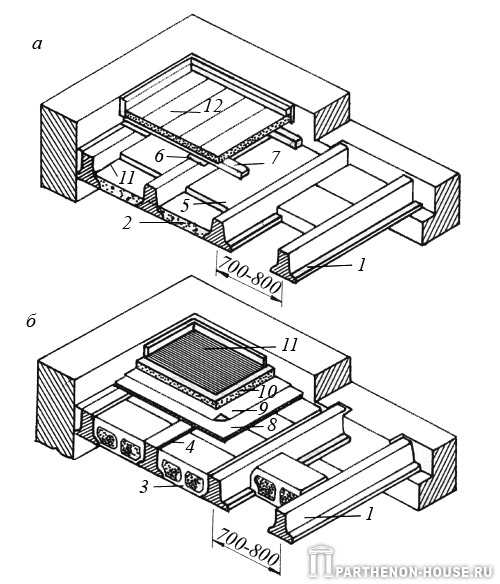

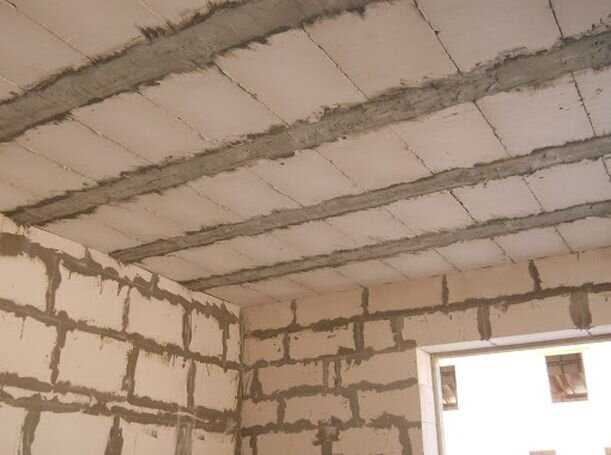

Сборно-монолитные перекрытия сочетают элементы сборной конструкции с монолитной заливкой. Чаще всего используются балки и пустотелые блоки с последующей стяжкой. Обеспечивают хорошую звукоизоляцию, несущую способность до 500 кг/м². Подходят для участков с ограниченным доступом техники.
Выбор типа перекрытия зависит от архитектуры дома, нагрузки, бюджета и возможности использования крана. Для сложных форм и индивидуальных проектов предпочтительны монолитные варианты. При ограниченном времени и типовых решениях – сборные.
Чем отличаются монолитные и сборные железобетонные перекрытия
Монолитные и сборные перекрытия различаются способом устройства, эксплуатационными характеристиками и областью применения.
- Монолитные перекрытия выполняются непосредственно на строительной площадке. Устанавливается опалубка, вяжется арматурный каркас, затем производится бетонная заливка. После твердения конструкция становится единой плитой без стыков.

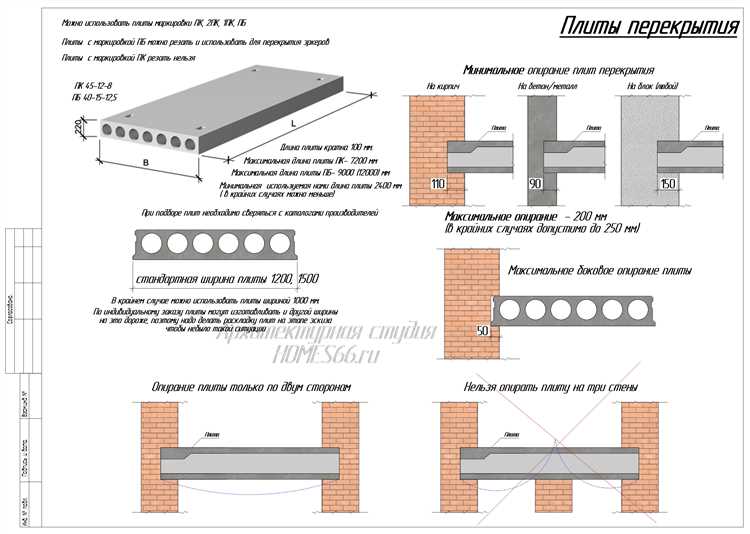

- Сборные перекрытия состоят из заводских железобетонных плит, укладываемых на несущие стены или балки. Распространены плиты ПБ (полнотелые), ПК (с круглыми пустотами), а также многопустотные изделия.
- Гибкость планировки: монолит позволяет перекрывать любые конфигурации и создавать пролёты до 7–9 метров без промежуточных опор. Сборные ограничены стандартными размерами плит, чаще всего до 6 метров.
- Звукоизоляция и прочность: монолитная плита плотнее, лучше изолирует звук, выдерживает высокие нагрузки. Пустотные плиты проигрывают в этом плане, особенно по звукоизоляции.
- Скорость монтажа: сборные перекрытия монтируются быстрее – за один день с применением крана. Монолит требует опалубки, армирования и выдержки 28 суток до полного набора прочности.
- Технологические допуски: у сборных плит выше вероятность неровностей, что увеличивает толщину стяжки. Монолит даёт точную геометрию поверхности при качественной опалубке.
- Стоимость: монолит дороже из-за трудозатрат и расхода бетона. Сборные дешевле, но требуют крана и логистики тяжёлых элементов.
Для домов с индивидуальной архитектурой и сложной планировкой предпочтителен монолит. В типовых проектах с простыми очертаниями разумно использовать сборные элементы для ускорения работ и снижения затрат.
Как рассчитывается нагрузка на железобетонное перекрытие
Нагрузка на железобетонное перекрытие включает постоянные и временные воздействия. Постоянные нагрузки состоят из собственного веса перекрытия и всех несущих конструкций, опирающихся на него. Вес монолитной плиты рассчитывается по формуле: масса = объем × плотность. Например, для плиты толщиной 200 мм и плотности 2500 кг/м³ собственный вес составит 500 кг/м².
К временным нагрузкам относят мебель, оборудование, людей и возможные перепланировки. Для жилых помещений нормативное значение – 150 кг/м², для общественных зданий – от 300 до 500 кг/м² в зависимости от назначения.
При расчете учитываются также снеговые и ветровые нагрузки, если перекрытие используется как кровля. Значения берутся из СП 20.13330.2016 в зависимости от региона строительства.
Суммарная нагрузка передается на опоры и влияет на армирование. Усиленные участки формируются в местах концентрации усилий: над колоннами, у проемов, в зонах примыкания к стенам. Расчет производят по предельным состояниям – первая группа (прочность, устойчивость) и вторая (трещиностойкость, деформации) согласно СП 63.13330.2018.
Финальный расчет выполняется с учетом коэффициентов надежности: 1.1–1.3 для постоянных нагрузок, 1.4 для временных. Применение программных комплексов, таких как ЛИРА или SCAD, позволяет моделировать распределение усилий и оптимизировать конструкцию без перерасхода материалов.
Какие требования к опалубке при устройстве монолитного перекрытия
Опалубка должна выдерживать расчетную нагрузку от массы бетона, арматуры и временных нагрузок, возникающих при укладке смеси. Минимальное предельное прогибание элементов – не более 1/400 пролёта. Для горизонтальных элементов допустимая деформация – до 2 мм на метр длины.
Материал щитов – влагостойкая фанера или ламинированные панели с гладкой поверхностью. Толщина – от 18 мм. Герметичность обязательна: исключены щели, сквозь которые может вытекать цементное молочко. Контактные поверхности очищаются от загрязнений перед бетонированием.
Подпорная система собирается на жёстких телескопических стойках или деревянных балках сечением не менее 100×100 мм. Максимальное расстояние между стойками – 1,2 м при стандартной высоте до 3 м. Все соединения должны быть устойчивыми к боковым нагрузкам и оборудованы фиксаторами от смещения.
Горизонтальный уровень выставляется с допуском до 5 мм на весь участок. При монтаже обязательна проверка вертикальности стоек уровнем и натяжкой шнуров. Дополнительная стабилизация – укосины или диагональные связи.
Демонтаж допускается не ранее достижения бетоном 70% проектной прочности. Ускорение процесса без тепловой обработки запрещено.
Какие марки бетона используются для перекрытий в жилом доме
Для устройства железобетонных перекрытий в жилых домах применяются бетонные смеси с достаточной прочностью и устойчивостью к нагрузкам. Основные марки бетона, подходящие для этих целей:
- М200 – используется в перекрытиях малоэтажных домов при небольших нагрузках. Подходит для монолитных плит между этажами и чердаком.
- М250 – универсальный вариант для межэтажных перекрытий. Обеспечивает хорошее соотношение прочности и стоимости. Рекомендуется при повышенной жилой нагрузке.
- М300 – применяется в многоэтажных домах. Обладает высокой прочностью, подходит для плит, несущих нагрузку от капитальных стен и оборудования.
- М350 – используется в случаях, когда требуется повышенная надежность: в домах с большими пролётами, высокими потолками, усиленными конструкциями.
Марка бетона выбирается с учётом проектной нагрузки, пролёта плит, условий эксплуатации и конструктивных особенностей. Для обеспечения требуемой прочности рекомендуется использовать бетон класса B15 и выше. Армирование обязательно, особенно при использовании марок ниже М300. Для заливки монолитных перекрытий применяют бетон с подвижностью П2–П4 и водонепроницаемостью не ниже W4 при необходимости защиты от влаги.
Какие ошибки при монтаже железобетонных перекрытий приводят к трещинам
Нарушение технологии укладки бетонной смеси – одна из основных причин появления трещин. Недостаточная вибрация бетона приводит к образованию пустот и снижению прочности. Излишняя или неравномерная нагрузка на перекрытия до полного набора прочности вызывает ранние деформации и повреждения.
Ошибки в армировании, такие как неправильное расположение стержней, недостаточный диаметр арматуры или нарушение защитного слоя, ухудшают связность конструкции и провоцируют образование трещин под нагрузкой.
Несоблюдение режимов ухода за бетоном – отсутствие регулярного увлажнения или слишком быстрое высыхание ведут к усадочным трещинам из-за неравномерного высыхания и потери влаги.
Монтажные стыки, выполненные без тщательной подготовки сопрягаемых поверхностей или с несоблюдением технологии соединения, становятся зонами концентрации напряжений и источниками трещин.
Недостаточный контроль геометрии и уклонов при установке перекрытий вызывает неравномерное распределение нагрузок и последующее растрескивание.
Как обеспечить шумоизоляцию при использовании железобетонных перекрытий
Железобетонные перекрытия имеют высокую плотность и жесткость, что обеспечивает хорошую звукоизоляцию от воздушных шумов, однако конструктивные особенности создают риски передачи ударного шума и вибраций. Для эффективной шумоизоляции необходимо использовать комплекс мер.
Первый этап – установка звукоизоляционных подкладок между перекрытием и напольным покрытием. Оптимальны материалы с высоким коэффициентом демпфирования: минераловатные плиты плотностью от 40 кг/м³ или эластичные подложки из пенополиэтилена толщиной не менее 5 мм.
Для снижения ударного шума рекомендована плавающая стяжка толщиной 30–50 мм с добавлением звукоизоляционного слоя. Использование сухих стяжек с наполнителем из керамзита также эффективно за счет пружинистости и пористой структуры.
Дополнительно монтаж подвесных потолков со звукоизоляционными панелями на металлическом каркасе позволяет снизить воздушный шум, проникающий через перекрытие, на 15–25 дБ. При этом важно использовать шумоизоляционные прокладки на креплениях, чтобы избежать мостиков звука.
При соединении железобетонных плит между собой рекомендуется применять герметики и звукоизолирующие ленты, чтобы исключить передачу вибраций через стыки. Заполнение зазоров монтажной пеной с акустическими добавками улучшает герметичность и снижает проникновение шума.
Учитывая значительный вес перекрытий, дополнительное использование изоляционных материалов должно сохранять прочностные характеристики конструкции и соответствовать пожарным нормам.
Какие сроки набора прочности у железобетонного перекрытия после заливки
Железобетонное перекрытие достигает 70% проектной прочности через 7 суток после заливки при температуре +20 °C и нормальной влажности. Полный набор прочности происходит за 28 суток. При температуре ниже +10 °C процесс замедляется, и рекомендуется применять методы прогрева бетона или использовать противоморозные добавки.
В первые 3 суток важно поддерживать влажность поверхности бетона, чтобы избежать трещин и обеспечить правильное гидратационное твердение. Для ускорения набора прочности применяют цементы с ускоренными добавками или специальный пластификатор, сокращая время до 14 суток при соблюдении всех условий.
При значительном отклонении температуры и влажности сроки могут увеличиваться, что требует контроля прочности методом сжатия образцов. Ранние нагрузки на перекрытие допускаются не ранее достижения 50% проектной прочности, обычно это происходит через 5–7 дней.
Вопрос-ответ:
Что представляет собой железобетонное перекрытие в строительстве домов?
Железобетонное перекрытие — это плоская конструкция, которая состоит из армированной бетонной плиты. Она служит для разделения этажей внутри здания, обеспечивая прочность и устойчивость конструкции. Арматура внутри плиты предотвращает трещины и усиливает материал, благодаря чему перекрытие выдерживает большие нагрузки.
Какие преимущества у железобетонных перекрытий по сравнению с деревянными или металлическими?
Основные достоинства железобетонных перекрытий — это долговечность, огнестойкость и высокая несущая способность. В отличие от дерева, бетон не горит и не гниет, а в сравнении с металлом он более устойчив к коррозии и не требует сложной обработки. Кроме того, железобетон хорошо изолирует звуки и обеспечивает стабильность температурного режима в помещении.
Как происходит монтаж железобетонных перекрытий в жилом доме?
Установка железобетонных перекрытий обычно осуществляется с помощью специальных кранов, которые поднимают готовые плиты на нужный этаж. После этого плиты укладывают на несущие стены или балки, соединяя между собой швами. Затем места соединений обрабатывают для обеспечения герметичности и дополнительной прочности. Монтаж требует точных расчетов и соблюдения техники безопасности.
Какие нагрузки способны выдерживать железобетонные перекрытия?
Железобетонные перекрытия рассчитаны на значительные нагрузки, которые включают вес мебели, бытовой техники, людей и конструктивных элементов здания. Типичные плиты выдерживают нагрузку от нескольких сотен до нескольких тысяч килограммов на квадратный метр. Точные показатели зависят от толщины плиты, типа армирования и особенностей конструкции.
Можно ли самостоятельно изготовить железобетонное перекрытие для дома?
Изготовление железобетонных перекрытий требует специальных знаний и оборудования. Необходимо правильно подобрать бетонную смесь, установить арматуру и обеспечить правильное формование и выдержку материала для достижения необходимой прочности. Без опыта и технических условий сделать это качественно очень сложно, поэтому лучше доверить эту работу профессионалам.
Что представляет собой железобетонное перекрытие в жилом доме?
Железобетонное перекрытие — это конструкция, которая образует горизонтальную разделительную плоскость между этажами здания. Оно состоит из железобетонной плиты, армированной металлическими прутьями, что обеспечивает прочность и устойчивость. Такие перекрытия принимают на себя нагрузку от мебели, техники, людей и передают её на несущие стены или колонны. Благодаря высокой несущей способности и долговечности, их широко применяют в жилом строительстве.
