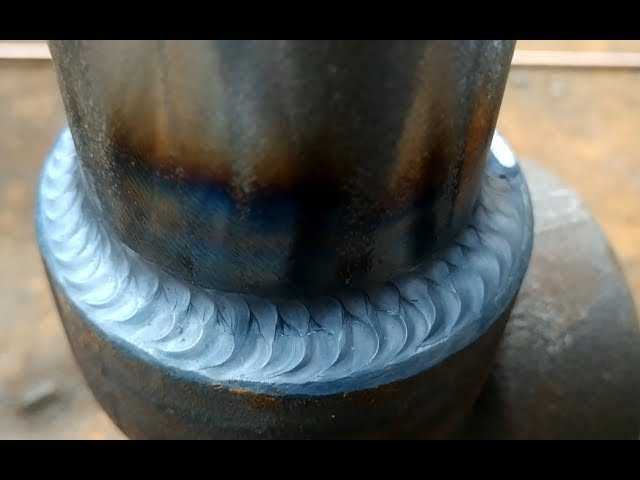

Сварка нержавеющей стали в быту требует точной настройки оборудования и правильного подбора расходных материалов. При использовании инверторного аппарата основной задачей становится стабилизация дуги и контроль температуры шва, чтобы избежать перегрева и деформации металла.
Для ручной дуговой сварки нержавейки в домашних условиях применяются электроды с рутилово-кислотным покрытием, например ОЗЛ-6 или ЦЛ-11. Диаметр подбирается по толщине заготовки: для листа 1,5–2 мм – электрод 2 мм, ток – 50–70 А. Важно избегать прерывания дуги: повторный розжиг на том же месте вызывает перегрев и образование окалины.
Перед началом работы металл необходимо очистить от загрязнений и следов масла. Используется механическая или химическая подготовка, включая обезжиривание спиртосодержащими составами. Наличие даже тонкой пленки может спровоцировать поры в шве и снижение коррозионной стойкости.
Охлаждение шва должно быть постепенным. Резкий перепад температуры приводит к растрескиванию. Для изделий сложной формы или с большой площадью шва можно применять подогрев зоны сварки строительным феном или инфракрасной лампой. Температура не должна превышать 150–200 °C.
После окончания сварки требуется обработка шва: удаление шлака, зачистка, травление кислотным составом или использование пассивирующего геля. Это предотвращает появление коррозии по границе термического влияния, особенно в условиях повышенной влажности.
Выбор марки нержавеющей стали для сварки инвертором
Для сварки инвертором в бытовых условиях чаще всего используют аустенитные марки нержавеющей стали, такие как AISI 304 и AISI 316. Они хорошо свариваются, не требуют специального оборудования и устойчивы к коррозии. AISI 304 подходит для большинства задач, включая изготовление мебели, перил, емкостей. AISI 316 рекомендуется для контакта с агрессивной средой – морской водой, кислотами.
При работе с ферритными сталями, например, AISI 430, следует учитывать повышенную хрупкость в зоне шва. Такие стали менее склонны к деформации при нагреве, но требуют строгого соблюдения температурного режима.
Дуплексные стали (например, AISI 2205) не подходят для ручной сварки инвертором без предварительной подготовки. У них высокая прочность, но чувствительность к перегреву и межкристаллитной коррозии требует использования импульсной дуги и защиты корня шва аргоном, что сложно реализовать в домашних условиях.
При выборе стали важно учитывать тип электрода. Для AISI 304 и 316 используют электроды типа ОЗЛ-8 или ЦЛ-11. При сварке ферритных марок применяют электроды, соответствующие химическому составу основного металла, например, ОЗЛ-36.
Для сварки тонколистового материала (до 2 мм) предпочтительны стали с низким содержанием углерода (марки с индексом «L», например 304L), чтобы избежать образования трещин и снижения коррозионной стойкости.
Подготовка шва и очистка нержавейки перед сваркой
Перед сваркой нержавеющей стали инвертором необходимо обеспечить чистоту зоны шва и прилегающих участков. Остатки масла, ржавчины, окалины и даже тонкий слой грязи влияют на стабильность дуги и могут вызывать пористость шва. Очистку начинают с механического удаления загрязнений – применяют нержавеющую щётку, абразивный круг с мелким зерном или наждачную бумагу P120–P240.
Для обезжиривания используют ацетон или изопропиловый спирт без примесей. Растворители наносят безворсовой салфеткой, движение – в одну сторону, без круговых протираний. Не допускается использование бензина, уайт-спирита и других веществ, оставляющих плёнку.
При подготовке к ТИГ-сварке (аргонодуговой) торцы и поверхность шва должны быть абсолютно чистыми. Если использовался термический рез или шлифовка с искрами, оксидный слой удаляют механически, затем проводят химическую пассивацию – чаще всего раствором азотной кислоты 20–30% с экспозицией 20–30 минут, затем промывают проточной водой и сушат.
Кромки заготовок подгоняют без зазора, если толщина металла до 1,5 мм. При толщине более 2 мм – предусматривают фаску 30–40° и зазор 0,5–1 мм. Поверхности не должны иметь задиров, рисок и нагартованных участков. Контакт с черным металлом исключается – даже небольшая стальная стружка вызывает коррозию после сварки.
Все операции выполняют в перчатках. Открытые участки металла не касаются руками – жир с кожи создаёт препятствие для равномерного прогрева. После очистки металл укладывают в зону сварки немедленно, во избежание повторного загрязнения. Нарушение этих требований приводит к межкристаллитной коррозии, ухудшает внешний вид и механические свойства шва.
Настройка параметров инвертора для нержавеющей стали
Для сварки нержавеющей стали инвертором на постоянном токе выбирается режим DC с прямой полярностью: «+» на держателе, «–» на массе. Это уменьшает зону термического влияния и снижает риск перегрева металла.
Оптимальный сварочный ток зависит от диаметра электрода. Для электрода 2,5 мм подходит ток 60–80 А, для 3,2 мм – 90–110 А. Превышение значений вызывает перегрев и обесцвечивание шва.
Дугу удерживают короткой, без залипания. Напряжение дуги контролируется автоматически, но стоит избегать слишком сильного удлинения, чтобы не допустить пор и перегрева края шва.
Форсаж дуги рекомендуется отключить или установить в минимальное значение. При высоких настройках возрастает разбрызгивание и искажается структура металла в зоне сварки.
Горячий старт выставляют на уровне 10–15 %, чтобы облегчить розжиг без прожога тонкого листа. Время действия – не более 1 секунды.
Постоянство тока стабилизируют при помощи функции антизалипания (Anti Stick), если она присутствует. Это снижает риск прилипания электрода к металлу при кратковременном замыкании.
Вентиляцию рабочего места обеспечивают заранее. При перегреве нержавеющая сталь теряет антикоррозионные свойства, поэтому перегрева сварочной ванны допускать нельзя.
Выбор типа электрода и особенности его применения

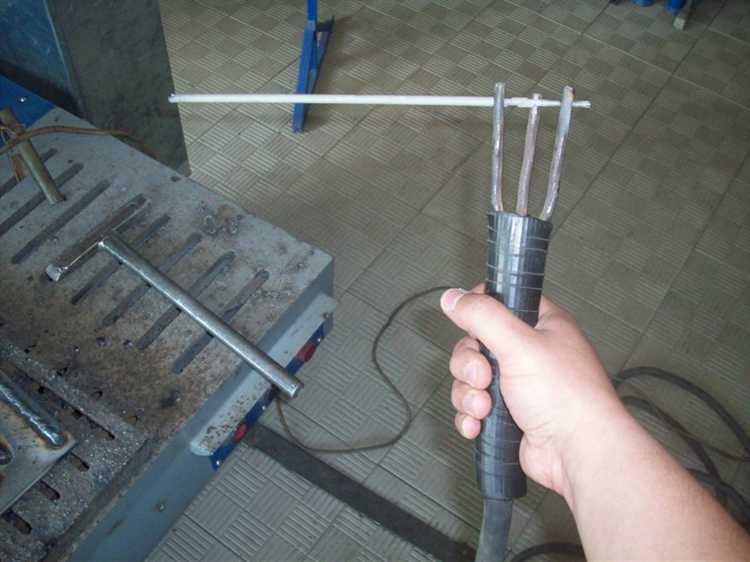

Для сварки нержавеющей стали инвертором в домашних условиях применяют преимущественно электроды марок ЦЛ-11, ОЗЛ-6, ОЗЛ-8 и УОНИ-13/8. ЦЛ-11 – оптимальны для аустенитных сталей (например, 08Х18Н10), обеспечивают устойчивую дугу и хорошее формирование шва. ОЗЛ-6 и ОЗЛ-8 дают более стойкий к коррозии шов, особенно при эксплуатации в агрессивной среде.
Диаметр электрода подбирается в зависимости от толщины металла: до 2 мм – Ø2 мм, 2–4 мм – Ø2.5 мм, свыше 4 мм – Ø3.2 мм. Ток подбирается по значению, указанному на упаковке, с поправкой на вертикальное или потолочное положение – там ток снижается на 10–15 % для предотвращения стекания расплава.
Полярность – обратная. Подключение: «плюс» к держателю, «минус» к изделию. Это важно для стабильного горения дуги и глубины провара.
Перед использованием электроды необходимо прокалить. ЦЛ-11 – при температуре 250–300 °C в течение 1–2 часов. Это исключает влагу в покрытии и предотвращает пористость шва.
При сварке короткой дугой (<3 мм) уменьшается разбрызгивание и улучшается контроль над формированием валика. Для ОЗЛ-8 характерно повышенное тепловложение, поэтому рекомендуется чередовать короткие проходы с паузами для охлаждения металла, особенно при сварке тонкостенной нержавейки.
Хранить электроды нужно в герметичной таре или сухом шкафу. Влажное покрытие даже частично теряет защитные свойства, что приводит к включениям и снижению стойкости шва.
Техника сварки нержавейки инвертором без прожогов и трещин

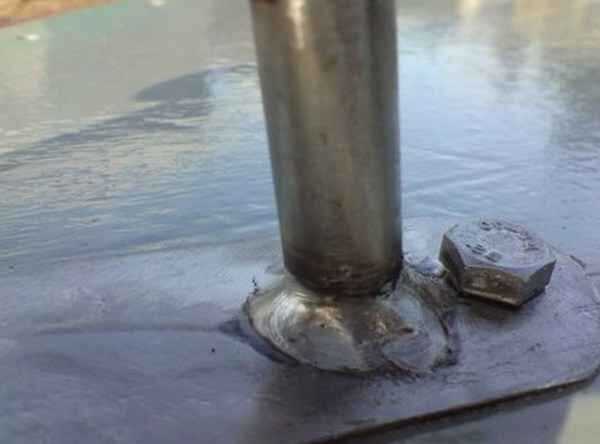

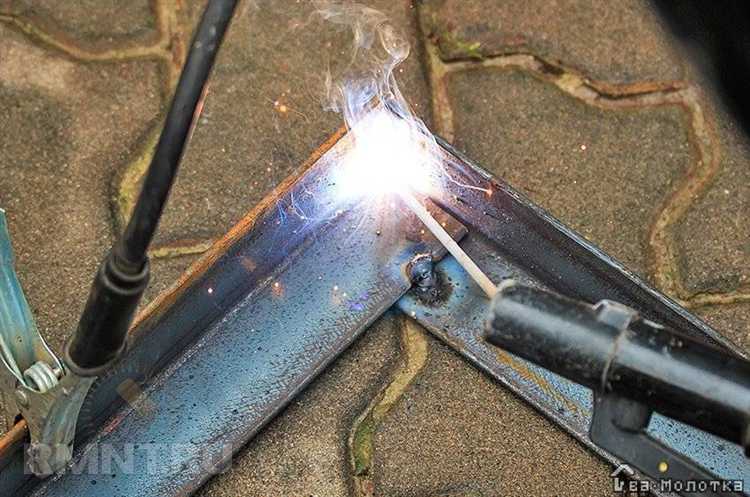

Для предотвращения прожогов при сварке нержавеющей стали инвертором необходимо строго контролировать тепловложение. Снижайте силу тока до минимального значения, достаточного для устойчивого формирования шва. Для листов толщиной 1–2 мм ток не должен превышать 40–55 А при электродах диаметром 2 мм.
Используйте короткую дугу: расстояние между концом электрода и металлом – не более 1,5 мм. Это снижает перегрев и уменьшает зону термического влияния. При длинной дуге металл перегревается, увеличивается риск прожога и образования окалины.
Сварку ведите с минимальной скоростью, обеспечивающей равномерное проплавление без задержек на одном участке. При остановках увеличивается риск перегрева и растрескивания. Длина шва за один проход – не более 4–5 см, после чего делайте паузу для охлаждения зоны сварки.
Электроды – строго маркировки ОЗЛ-6, ЦЛ-11 или аналогичные, предназначенные для нержавейки. Перед работой тщательно прокаливайте их при температуре 150–180 °C в течение часа, чтобы исключить влагу, провоцирующую пористость и растрескивание.
Не допускайте многократного прохода по одному и тому же месту. При необходимости наплавки второго слоя дайте первому полностью остыть. Нагрев повторно сваренного участка приводит к межкристаллитной коррозии и микротрещинам.
При работе в стыковом соединении обеспечьте плотное прилегание деталей. Зазор не должен превышать 0,5 мм. При большем зазоре возрастает риск прожога, особенно на начальном этапе формирования шва.
Обеспечьте стабильную подачу воздуха или газа (аргона, если используется TIG-сварка), чтобы предотвратить окисление. Даже при MMA-сварке желательно использовать экран от ветра и пыли, так как колебания дуги ухудшают контроль над температурой.
Охлаждение и предотвращение деформаций после сварки
Нержавеющая сталь обладает низкой теплопроводностью, что увеличивает риск перегрева и деформаций при сварке инвертором. Контроль температуры охлаждения – ключевой фактор для сохранения геометрии и структуры металла.
- Охлаждение должно быть равномерным, чтобы избежать локальных напряжений. Используйте естественное воздушное охлаждение без принудительного обдува холодным воздухом или водой.
- Температура шва после сварки не должна резко падать ниже 100 °C в первые 10–15 минут, чтобы снизить риск трещин.
- Избегайте длительного нагрева смежных участков свариваемого изделия – это минимизирует зону термического влияния и уменьшит вероятность коробления.
Для снижения деформаций рекомендуется:
- Закрепить детали жёстко до начала сварки, используя прихватки или фиксирующие приспособления.
- Выполнять сварочные швы короткими секциями с перерывами, чтобы металл успевал остывать без чрезмерного накопления тепла.
- Применять последовательную сварку с противоположных сторон, что уравновешивает внутренние напряжения.
- При необходимости использовать подкладные пластины, чтобы снизить тепловую нагрузку и уменьшить искривление.
После окончания сварки рекомендуется не снимать фиксацию до полного остывания до температуры окружающей среды. Это сохранит точность геометрии и предотвратит смещение элементов.
Обработка шва и удаление потемнений после сварки нержавейки

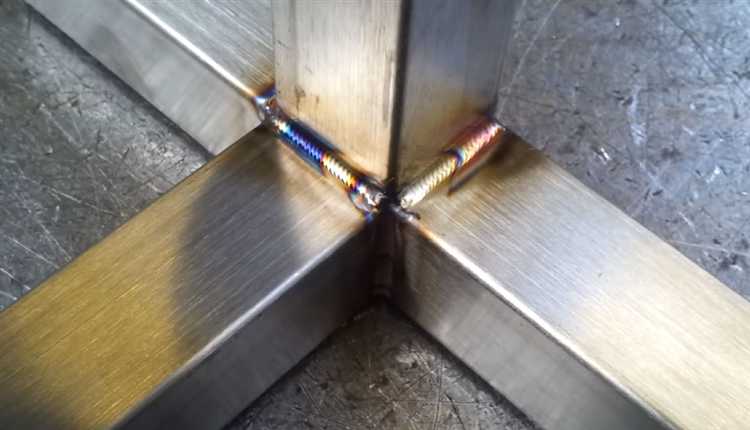

После сварки нержавеющей стали инвертором поверхность шва покрывается окалинами и потемнениями, которые снижают коррозионную стойкость и ухудшают внешний вид. Чтобы восстановить защитные свойства и обеспечить долговечность соединения, необходима тщательная обработка.
- Механическая очистка: удаление шлака и окалин проводят щеткой из нержавеющей стали с жесткой щетиной. Использование металлических щеток из углеродистой стали недопустимо – возможна контаминация и коррозия.
- Шлифовка: применяют абразивные диски или ленты с зернистостью 120–240 для выравнивания поверхности и удаления видимых дефектов. Дальнейшая обработка более мелкой наждачной бумагой (400–600) улучшит гладкость.
- Полировка: для восстановления зеркального блеска используют полировальные пасты и фетровые круги. Этот этап необязателен для технических сварных соединений, но важен при декоративных работах.
Удаление цветных потемнений требует химической обработки:
- Погружение или обработка поверхности растворами на основе ортофосфорной или щавелевой кислоты. Концентрация и время выдержки зависят от степени окисления, обычно 5–15 минут.
- Тщательное промывание проточной водой для удаления остатков кислоты.
- Обработка нейтрализующими средствами (например, раствором соды) для исключения коррозионного воздействия кислот.
Для бытового применения часто используются готовые пассивирующие составы, которые сокращают время и минимизируют риск повреждения металла. После химической обработки поверхность становится однородной и устойчивой к коррозии.
Вопрос-ответ:
Какие параметры инвертора нужно настроить для сварки нержавеющей стали в домашних условиях?
Для сварки нержавейки инвертором важны настройки силы тока и типа режима. Обычно выбирают ток в диапазоне 40–120 А, в зависимости от толщины металла. Для тонких листов подойдёт меньший ток, чтобы избежать прожогов, а для толстых деталей потребуется более высокий ток. Также стоит учитывать тип сварочных электродов — для нержавеющей стали нужны специальные нержавеющие или рутиловые электроды. Правильная настройка поможет получить ровный и прочный шов.
Можно ли варить нержавейку обычным бытовым инвертором, не специализированным для этого металла?
Да, в большинстве случаев бытовой инвертор подходит для сварки нержавейки, если он позволяет точно регулировать ток и устойчиво поддерживает дугу. Главное — правильно подобрать электроды и выставить параметры. Однако если инвертор сильно устарел или имеет ограниченные возможности по току, могут возникнуть сложности с качеством шва и стабильностью процесса. Для домашнего использования обычно хватает средней мощности аппарата с возможностью регулировки.
Какие особенности у сварки нержавеющей стали инвертором по сравнению с обычной углеродистой сталью?
Нержавеющая сталь отличается по химическому составу и теплопроводности, поэтому сварка требует более аккуратного подхода. Металл легче перегреть, что может привести к потере коррозионной стойкости. Из-за высокой температуры возможно появление деформаций и изменения структуры. Для нержавейки важно применять электроды с подходящим составом, а сам процесс проводить с контролем тепловложения, чтобы сохранить свойства материала. Кроме того, нержавейка часто требует более тщательной очистки поверхности перед сваркой.
Какие ошибки чаще всего совершают при сварке нержавейки в домашних условиях инвертором?
Часто встречаются ошибки, связанные с выбором неподходящих электродов или неверной настройкой аппарата — слишком высокий ток может прожечь металл, слишком низкий не даст прочного шва. Ещё одна распространённая проблема — недостаточная подготовка поверхности: загрязнения, ржавчина или масло ухудшают качество соединения. Неправильное удержание электрода и слишком быстрое движение также ведут к дефектам. Важно соблюдать правильный угол наклона электрода и поддерживать стабильную дугу для ровного шва.
Нужно ли дополнительно защищать шов от коррозии после сварки нержавейки инвертором?
После сварки нержавейки поверхность шва может измениться, и там теряется часть защитного слоя хрома. Поэтому рекомендуется обработать шов специальными средствами или зачистить его, чтобы восстановить защиту. Иногда применяют пассивацию — химическую обработку для возвращения устойчивости к коррозии. Если шов планируется эксплуатировать в агрессивной среде, такие меры помогут сохранить долговечность изделия.
