Для надежного подключения домофона витая пара – оптимальный выбор благодаря устойчивости к электромагнитным помехам и возможностью передачи сигнала на значительные расстояния. Важно учитывать стандартные категории кабеля: предпочтительнее использовать не ниже Cat5e, что обеспечит стабильную передачу данных и голосового сигнала.

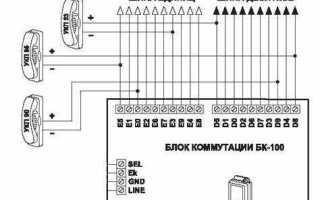

Ключевой аспект – правильная схема разводки проводов. Для большинства моделей домофонов применяется принцип прямого соединения жил: каждая пара отвечает за конкретный тип сигнала – аудио, питание, управление замком. Например, одна пара выделяется для передачи звука, вторая – для питания, третья – для сигналов управления. Ошибки в распределении пар часто приводят к ухудшению качества связи и нестабильной работе устройства.
При монтаже важно соблюдать максимальную длину кабеля – не превышать 150 метров, чтобы избежать падения напряжения и искажений сигнала. Использование экранированной витой пары рекомендовано в условиях сильных электромагнитных наводок. Подключение к терминалам должно быть выполнено аккуратно, с обжатием жил качественными коннекторами или пайкой для обеспечения надежного контакта и минимизации окисления.
Выбор подходящего типа витой пары для домофона
Для подключения домофона оптимально использовать витую пару категории не ниже Cat5e. Именно этот стандарт обеспечивает надежную передачу голосового сигнала и видеопотока на расстояниях до 100 метров без потерь качества.
- Cat5e – минимально рекомендуемый вариант для современных систем с видеодомофонами, поддерживает частоты до 100 МГц и пропускную способность до 1 Гбит/с.
- Cat6 – предпочтительнее при прокладке на расстояния свыше 100 метров или при наличии источников помех. Обеспечивает более устойчивую передачу сигнала за счет улучшенной экранировки и более тонкой скрутки проводников.
- Экранированная витая пара (FTP, STP) необходима в помещениях с высоким уровнем электромагнитных помех (близи силового оборудования, лифтовых шахт). Экранирование снижает наводки и гарантирует стабильность работы домофона.
Диаметр проводников – 24 AWG (0.5 мм²) оптимален для большинства бытовых установок. Более тонкий провод (26 AWG и меньше) увеличивает сопротивление и снижает дальность передачи сигнала.
Рекомендуется выбирать кабель с внешней оболочкой из ПВХ или LSZH (без галогенов) для помещений с нормальными условиями эксплуатации. Для улицы или влажных помещений стоит применять кабели с дополнительной влагозащитой и UV-устойчивой оболочкой.
Определение оптимальной длины и маршрута кабеля
Для витой пары, применяемой в домофонах, максимальная длина кабеля не должна превышать 100 метров. При превышении этого значения увеличивается риск потери сигнала и снижения качества связи. Важно учитывать суммарное расстояние от домофона до панели вызова, включая все промежуточные участки.
Маршрут прокладки должен быть максимально прямым, без резких изгибов и петель, чтобы минимизировать электромагнитные помехи и механические повреждения. Избегайте прохода кабеля рядом с силовыми линиями и электрооборудованием с высоким уровнем излучения, так как это приводит к наводкам и искажению сигнала.
Оптимально прокладывать кабель вдоль стен или внутри кабель-каналов, обеспечивающих защиту и упрощающих техническое обслуживание. При необходимости прохода через стены используйте специальные гильзы для предотвращения повреждения изоляции и предотвращения попадания влаги.
Если расстояние превышает 100 метров, рекомендуются промежуточные усилители сигнала или использование кабеля с более высоким качеством экранирования. Не стоит применять кабель категории ниже Cat5, поскольку это ухудшит стабильность работы системы.
Правильное снятие изоляции и подготовка проводов
После снятия внешней оболочки аккуратно расплетите жилы витой пары. При расплетании не вытягивайте жилы слишком сильно, чтобы не нарушить скрутку и не снизить помехозащищённость. Каждую жилу нужно зачистить на длину 5–7 мм, удаляя внутреннюю изоляцию с помощью стриппера или очень точного инструмента.
Важно сохранять целостность медных жил без заломов и повреждений. Перед подключением провода рекомендуется слегка расправить жилы и скрутить их обратно, если они разошлись, чтобы обеспечить плотный и надёжный контакт с клеммами домофона.
При работе с многожильными жилами лучше избегать разделения на тонкие проволочки, так как это затрудняет надежное крепление в разъёмах и может привести к окислению. Если нужно, концы жил можно обжать металлическими наконечниками (гильзами) для улучшения контакта и защиты от коррозии.

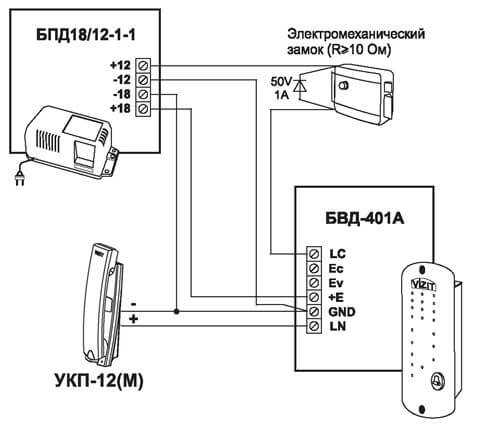

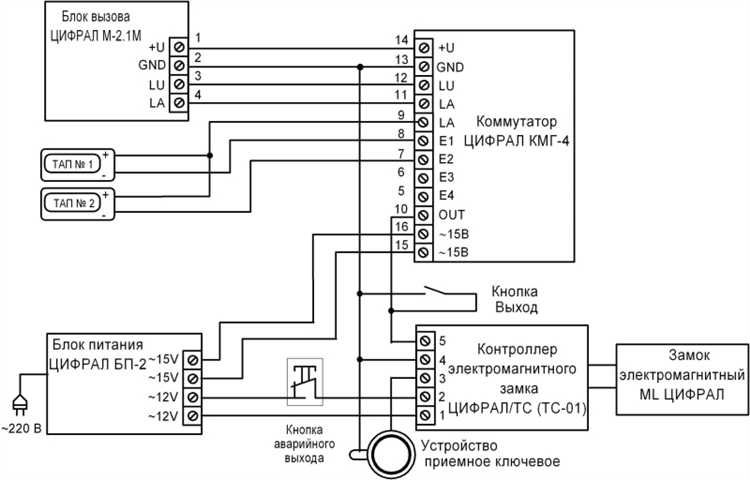

Подключение витой пары к клеммам домофона и вызовной панели
Для надежного соединения витой пары с клеммами домофона и вызовной панели используйте многожильный кабель категории не ниже Cat5e. Для питания и передачи аудио- и видеосигналов применяйте отдельные пары, чтобы избежать помех.
Подготовка кабеля: Снимите изоляцию на длину 7–10 мм, не повреждая жилы. Концы жил аккуратно скрутите, а при необходимости используйте обжимные наконечники для улучшения контакта.
Подключение к клеммам: Для аудиосигнала обычно выделяют одну пару (например, оранжево-белую и оранжевую жилы), для питания – другую. Полярность питания строго соблюдайте согласно инструкции производителя домофона, чтобы избежать выхода из строя устройства.
Внимание: Нельзя соединять жилы разных пар между собой. Это приводит к ухудшению качества передачи и нестабильной работе.
При закреплении жил в клеммной колодке убедитесь, что провода плотно зажаты, без зазоров. Свободный контакт вызывает перебои и шумы. Используйте пружинные или винтовые клеммы, предусмотренные в оборудовании.
Для увеличения надежности и защиты от влаги можно дополнительно нанести изоленту или применить термоусадочную трубку на местах соединения.
Защита соединений от влаги и помех
Для обеспечения надежной работы домофона на витой паре необходимо применять специальные меры по защите соединений от влаги и электромагнитных помех. В местах соединений используйте термоусадочные трубки с клеевым слоем – они герметизируют кабель и препятствуют попаданию влаги внутрь контактов.
Обжимные клеммы рекомендуется изолировать пластиковыми колпачками или использовать герметичные клеммники с уплотнителями. При прокладке кабеля в условиях повышенной влажности и на улице применяйте кабель с внешней защитой из полиэтилена или ПВХ, устойчивый к ультрафиолету и температурным перепадам.
Для подавления помех необходимо использовать экранированную витую пару, где экран заземляется на одном конце. Это снижает уровень индуцированных шумов от силовых кабелей и радиочастотных источников. Расстояние от домофонного кабеля до силовых линий должно быть не менее 30 см, лучше – 50 см, чтобы избежать перекрестных помех.
Дополнительно рекомендуется применять ферритовые кольца на витой паре в местах входа в корпус домофона для фильтрации высокочастотных помех. В случае протяженных линий свыше 50 метров используйте усилители сигнала или специальные интерфейсные адаптеры с гальванической развязкой.
Проверка работоспособности системы после монтажа
Первый этап проверки – контроль целостности соединений витой пары с разъемами. Используйте тестер кабеля для измерения сопротивления и проверки обрывов или коротких замыканий. Значение сопротивления не должно превышать 100 Ом на участке от панели вызова до переговорного устройства.
Далее проверяется питание домофона: измерьте напряжение на входе блока питания и на клеммах домофона. Напряжение должно соответствовать техническим параметрам устройства, обычно это 12–24 В постоянного тока с отклонением не более ±5%.
Проведите функциональный тест кнопок вызова снаружи и отклика переговорного устройства. При нажатии кнопки вызова звонок должен срабатывать без задержек и посторонних шумов. Если задержки или прерывания присутствуют, проверьте качество обжима и экранирование кабеля.
Особое внимание уделите проверке передачи аудиосигнала. Для этого проведите переговоры с разных точек подключения, оценивая четкость звука и отсутствие помех. При шуме или эхо проверьте правильность скрутки витой пары и отсутствие наводок от силовых кабелей.
Проверьте также работу электрозамка через домофон. Подайте сигнал управления с переговорного устройства и измерьте напряжение на клеммах замка. Напряжение должно стабильно поддерживаться в пределах допустимого, а замок должен срабатывать мгновенно.
По завершении тестирования зафиксируйте полученные параметры и устраните выявленные дефекты. После проверки рекомендовано провести нагрузочное тестирование – оставьте систему включенной на 1–2 часа с непрерывной работой для выявления возможных сбоев при длительной эксплуатации.
Вопрос-ответ:
Какая категория витой пары подходит для подключения домофона и почему?
Для подключения домофона обычно используют кабель категории 5e или 6. Они обеспечивают стабильную передачу сигнала на расстояния до 100 метров без значительных потерь. Категория 5e достаточно распространена и подходит для большинства моделей, а категория 6 обладает лучшими характеристиками экранирования и меньше подвержена помехам, что может быть полезно в местах с высоким уровнем электромагнитных наводок.
Как правильно соединять жилы витой пары при подключении домофона?
Для подключения домофона важно следовать стандартной цветовой кодировке кабеля. Обычно используются пары с определенными цветами — например, оранжевая пара для передачи данных и зеленая пара для питания или управления. Жилы нужно аккуратно зачистить и надежно соединить с клеммами устройства, избегая оголенных проводов и коротких замыканий. Если домофон предусматривает несколько функций, стоит внимательно изучить схему подключения для правильного распределения проводов.
Можно ли использовать витую пару с экранированием для подключения домофона, и какие преимущества это даст?
Да, использование экранированного кабеля (FTP или STP) для подключения домофона помогает уменьшить влияние внешних электромагнитных помех. Это особенно полезно, если кабель прокладывается рядом с силовыми линиями или в местах с большим количеством электронных устройств. Экранирование снижает риск искажений сигнала, что улучшает качество звука и стабильность связи между панелью вызова и внутренним блоком домофона.
Какое максимальное расстояние можно выдержать при подключении домофона с помощью витой пары без дополнительных усилителей сигнала?
Максимальная длина кабеля витой пары при подключении домофона обычно не превышает 100 метров. При больших расстояниях сигнал начинает ухудшаться, что может привести к нестабильной работе устройства. Если требуется соединить точки на большем расстоянии, рекомендуется использовать специальные усилители или повторители сигнала, либо применять более качественный кабель и экранирование.
Какие ошибки чаще всего совершают при подключении домофона витой парой, и как их избежать?
Частая ошибка — неправильное соединение жил кабеля, из-за чего сигнал не передается или возникает помеха. Еще одна распространённая проблема — плохая зачистка и ненадежное крепление проводов, что приводит к коротким замыканиям. Иногда выбирают кабель неподходящей категории, что снижает качество связи. Чтобы избежать этих проблем, следует внимательно следовать инструкциям производителя, использовать подходящий кабель и проверять соединения перед окончательной установкой.
Какие шаги нужно выполнить, чтобы правильно подключить домофон с использованием витой пары?
Для подключения домофона с витой парой сначала нужно определить схему подключения, которая подходит для вашей модели устройства. Затем подберите кабель категории не ниже Cat5, чтобы обеспечить стабильную передачу сигнала. Важно аккуратно зачистить концы проводов, не повредив жилы, и правильно распределить их по цветам согласно стандарту, принятому в домофоне. После этого подключите провода к соответствующим клеммам на панели и внутреннем блоке. Проверяйте надежность соединений и изоляцию, чтобы избежать коротких замыканий. В завершение проведите тестирование работы системы, убедившись в корректной передаче аудио и видео сигнала.
