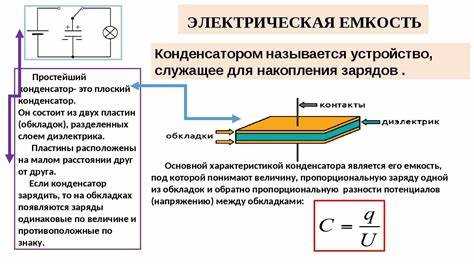

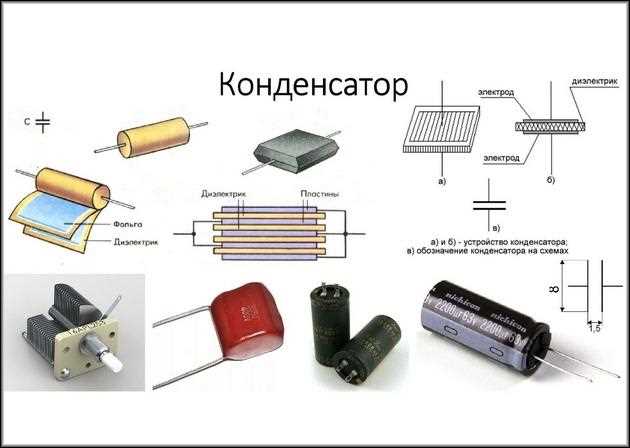

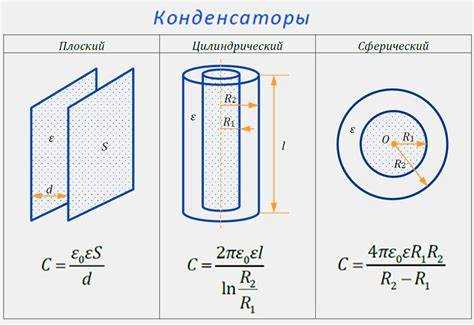

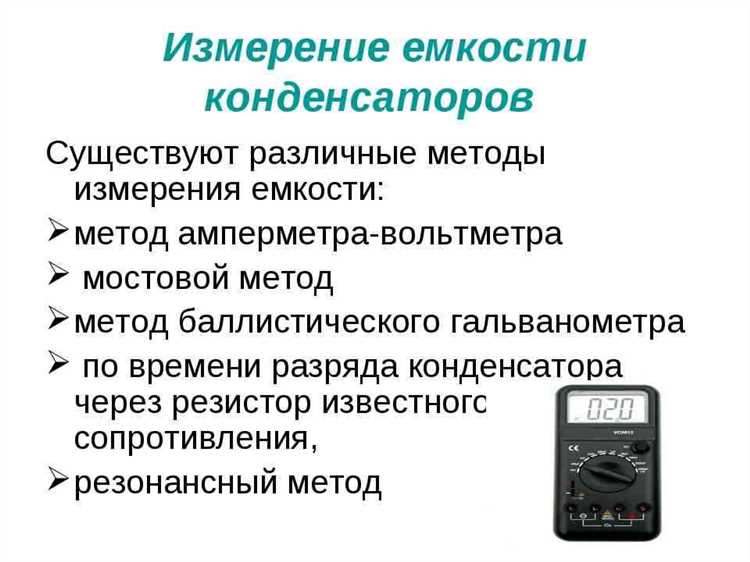

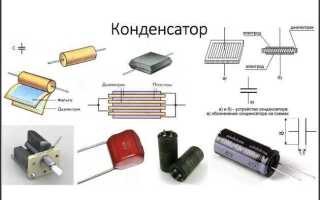

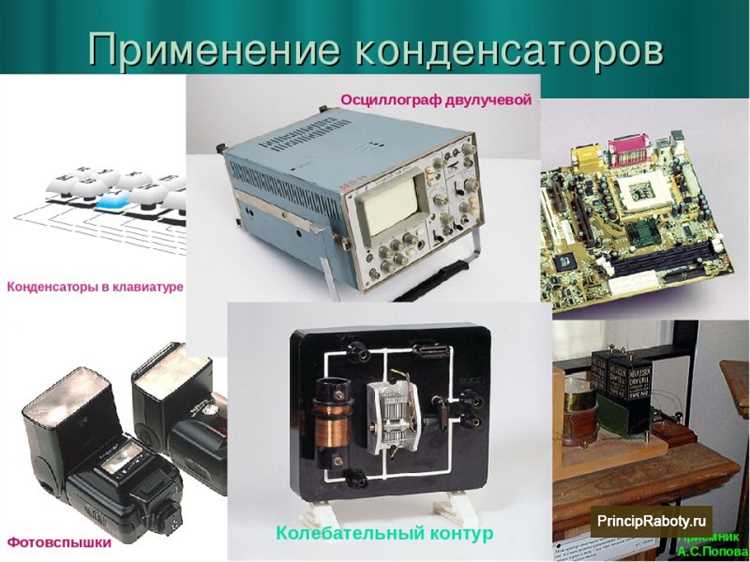

Измерение большой емкости конденсатора требует точного подхода и специального оборудования. Стандартные мультиметры часто ограничены в диапазоне измерений и могут не дать корректных результатов при работе с конденсаторами свыше нескольких тысяч микрофарад. Для емкостей в диапазоне от 1 мкФ до нескольких тысяч микрофарад применяют LCR-метры с возможностью измерения на низкой частоте, а для сотен тысяч микрофарад и выше – специализированные импульсные методы.
Перед началом измерений необходимо полностью разрядить конденсатор, чтобы избежать повреждений прибора и получить достоверные показатели. При измерении емкости важно учитывать рабочее напряжение и частоту, на которых производятся замеры: емкость конденсатора может изменяться в зависимости от этих параметров, особенно у электролитических устройств.
Рекомендуется использовать LCR-метры с функцией измерения на частотах 100 Гц и ниже, так как именно в этом диапазоне емкость больших электролитических конденсаторов наиболее стабильна. Кроме того, для точности измерения важна калибровка прибора с помощью эталонных конденсаторов и использование соответствующих тестовых кабелей с минимальной индуктивностью и сопротивлением.
Выбор подходящего измерительного прибора для больших емкостей
Для точного измерения больших емкостей, превышающих 10 000 мкФ, стандартные мультиметры и LCR-метры часто оказываются недостаточно точными или не способны обеспечить корректные результаты. Оптимальным выбором становятся специализированные приборы с диапазоном измерения до нескольких фар, например, цифровые измерители емкости с функцией автоматической компенсации остаточного заряда и возможностью подключения внешних источников питания для разряда конденсатора.
Важным параметром прибора является максимальное измеряемое напряжение. Для конденсаторов с высокими рабочими напряжениями (от 50 В и выше) требуется инструмент с соответствующим диапазоном, чтобы избежать повреждения и получить корректные данные.
Рекомендуется использовать приборы с разрешением не хуже 0,01 мкФ и погрешностью менее 1%, что особенно критично при оценке емкостей свыше 1 Ф. Приборы с интерфейсом USB и специализированным ПО позволяют проводить более глубокий анализ, включая измерение эквивалентной последовательной сопротивления (ESR) и проверку утечек, что необходимо для оценки качества крупных конденсаторов.
При выборе прибора стоит обращать внимание на наличие режима измерения твердотельных и электролитических конденсаторов, а также возможности установки времени измерения, что снижает влияние паразитных токов и повышает стабильность результата.
Подготовка конденсатора к измерению: разрядка и изоляция
Если конденсатор имеет полиэтиленовую или бумажную диэлектрическую пленку, необходимо учитывать возможное медленное восстановление заряда, влияющее на точность измерения. В этом случае выдерживают паузу между разрядкой и измерением не менее 1 минуты.
Настройка мультиметра и специализированных емкостных тестеров

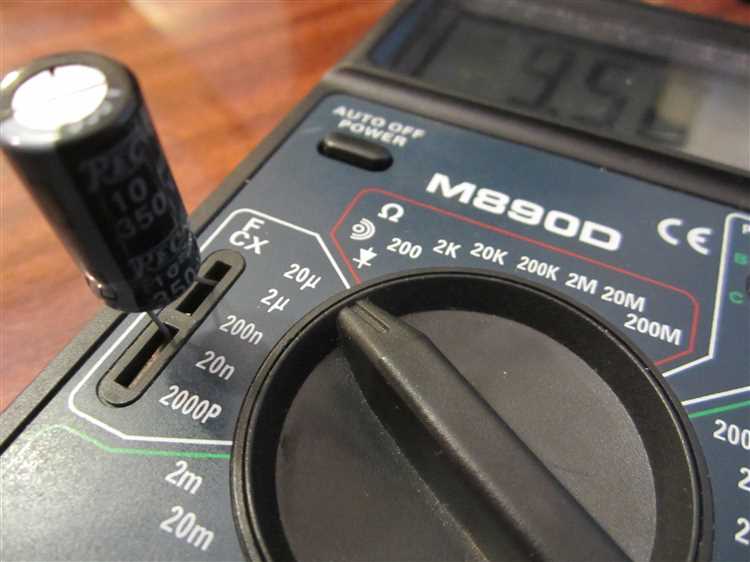

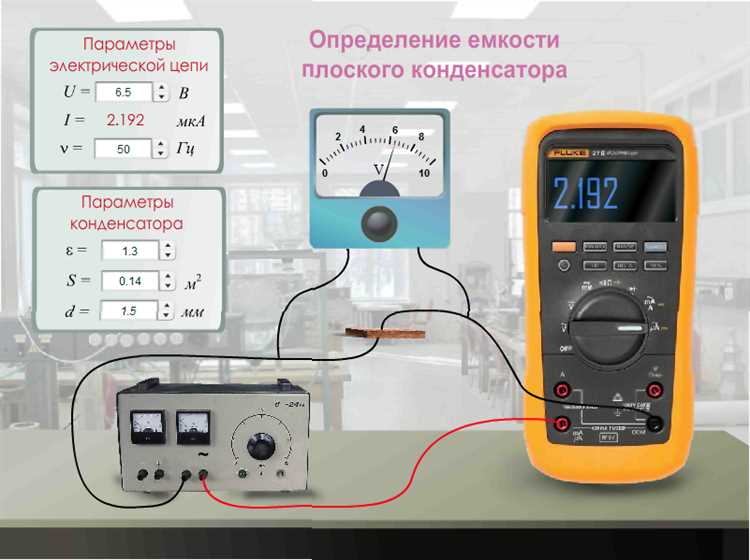

Для точного измерения большой емкости конденсаторов требуется предварительная подготовка измерительного прибора. На цифровом мультиметре установите режим измерения емкости, обычно обозначенный символом «–|(–». Выбирайте максимальный диапазон, превышающий ожидаемое значение емкости, чтобы избежать перегрузки и неправильных показаний. При емкости свыше 10000 мкФ рекомендуется использовать специализированные емкостные тестеры с функцией измерения в миллифарадах и высокой точностью.
Если прибор оснащён функцией калибровки, проведите её перед измерением, используя встроенный стандарт или внешний эталонный конденсатор с известной емкостью. Для конденсаторов большой емкости допустима погрешность 1–3%, поэтому при необходимости повторяйте измерения несколько раз, фиксируя усреднённое значение.
Некоторые емкостные тестеры оснащены функцией компенсации эквивалентного последовательного сопротивления (ESR), что критично для точного анализа качества больших электролитических конденсаторов. Включайте эту опцию, если прибор позволяет, для получения наиболее корректных данных.
Для точного измерения ёмкости большого конденсатора правильное подключение щупов мультиметра или LCR-метра критически важно. Неправильный контакт или полярность могут привести к искажению результатов или повреждению прибора.
- Перед измерением полностью разрядите конденсатор через резистор сопротивлением 10 кОм, чтобы избежать повреждения прибора и получить корректные данные.
- Избегайте прикосновения щупов руками во время измерения, так как тело человека может вносить шум и искажения.
Особенности измерения емкости электролитических конденсаторов большой емкости
Измерение емкости электролитических конденсаторов свыше 10 000 мкФ требует учёта нескольких технических особенностей, которые влияют на точность и корректность результатов.
- Разряд конденсатора перед измерением: электролитические конденсаторы большой емкости накапливают значительный заряд, что может повредить измерительный прибор. Обязательно полностью разрядите конденсатор через резистор сопротивлением 1–10 кОм в течение не менее 30 секунд.
- Частота измерения: большинство LCR-метров используют стандартную частоту 100/120 Гц или 1 кГц. Для больших электролитов предпочтительна частота 100 Гц, так как при более высоких частотах реактивное сопротивление уменьшается искажая показания.
- Влияние эквивалентного последовательного сопротивления (ESR): ESR у электролитических конденсаторов может исказить измерение емкости. Для оценки ESR требуется специализированный измеритель, но при обычном измерении емкости необходимо учитывать, что высокая ESR снижает точность.
- Время установления измерения: из-за внутренней структуры и поляризации электролита измеритель должен иметь достаточно времени для стабилизации показаний. Используйте режимы с увеличенным временем замера или несколько повторных замеров для усреднения.
- Температурный режим: емкость электролитических конденсаторов изменяется с температурой. Рекомендуется проводить измерения при комнатной температуре (20–25 °C) и фиксировать условия.
- Подключение и провода: при измерении больших емкостей важно минимизировать влияние паразитных индуктивностей и сопротивлений. Используйте короткие и качественные измерительные провода, предпочтительно с зажимами «крокодил» или специализированными щупами.
Следуя этим рекомендациям, можно получить точные и повторяемые данные по емкости больших электролитических конденсаторов, что важно при диагностике и контроле качества компонентов.
Погрешности измерений и как их минимизировать при больших значениях емкости
Для минимизации погрешностей следует применять методы компенсации ESR: использовать мостовые измерительные схемы или LCR-метры с функцией компенсации последовательных сопротивлений. Измерения лучше проводить на низкой частоте (100–120 Гц), где влияние ESR и индуктивностей минимально.
Подключение прибора к конденсатору должно осуществляться короткими и толстыми проводами, чтобы снизить индуктивные и емкостные наводки. При необходимости применяется экранирование и заземление измерительной цепи.
Температурный режим критичен: при повышении температуры емкость может изменяться на 5–10 % у пленочных и электролитических конденсаторов. Рекомендуется проводить измерения в стабильных условиях с погрешностью не более ±1 °C и фиксировать температуру для корректировки результатов.
Наличие остаточного заряда и поляризации особенно влияет на электролитические конденсаторы. Перед измерением необходимо полностью разрядить конденсатор и выдержать паузу не менее 1 минуты для стабилизации параметров.
Использование специализированных приборов с высоким разрешением и точностью, поддерживающих четырехпроводное подключение, существенно снижает систематические ошибки, позволяя достигать точности измерений до ±0,5 % при емкостях более 100 мкФ.
Проверка состояния конденсатора через измерение ESR и утечек
Для оценки работоспособности большой емкости конденсатора необходимо измерить его эквивалентное последовательное сопротивление (ESR) и уровень утечек тока. Высокое ESR указывает на деградацию электролита или внутренние повреждения, что снижает эффективность конденсатора. Оптимальный ESR для конденсаторов емкостью свыше 1000 мкФ обычно не превышает 0,1 Ом, но точные значения зависят от марки и типа устройства.
Измерение ESR проводится специализированным ESR-метром или мультиметром с функцией ESR, желательно при частоте 100 кГц. Замер следует делать при отключенном от цепи конденсаторе и при комнатной температуре для достоверных результатов. При превышении допустимого ESR конденсатор подлежит замене, даже если емкость соответствует норме.
Проверка утечек заключается в измерении тока через конденсатор при номинальном напряжении. Уровень утечки не должен превышать 0,01 мкА на микрофарад емкости. Для этого используют мультиметр с функцией измерения постоянного тока или специализированный прибор. Значительное увеличение утечек свидетельствует о пробое диэлектрика или старении электролита.
Регулярная проверка ESR и утечек позволяет своевременно выявлять неисправные конденсаторы, предотвращая сбои в работе электронных схем и увеличивая срок службы оборудования.
Интерпретация результатов и выявление неисправностей по показаниям
При измерении большой емкости конденсатора важно сравнивать фактические значения с номиналом, указанным на корпусе или в технической документации. Отклонение более чем на 10% от номинала указывает на возможное старение или повреждение диэлектрика.
Если измеренная емкость значительно ниже, чем заявлено, это часто свидетельствует о внутреннем пробое или утечке тока. В таких случаях стоит дополнительно проверить сопротивление изоляции, чтобы исключить короткое замыкание между обкладками.
Значение емкости, заметно превышающее номинал, может указывать на образование внутреннего короткого замыкания между слоями конденсатора. Это особенно характерно для электролитических типов после длительной эксплуатации или перегрева.
Повышенный уровень ESR (эквивалентного последовательного сопротивления) в сочетании с нормальной или сниженной емкостью указывает на деградацию электролита, что снижает эффективность и приводит к перегреву при работе.
При измерениях важно учитывать температуру окружающей среды, так как емкость может изменяться на 5–15% при колебаниях от -20°C до +60°C. Для точной диагностики рекомендуется проводить тесты при стандартных условиях (20–25°C).
Для детальной проверки электролитических конденсаторов рекомендуется использовать приборы с функцией измерения параметров ESR и импеданса, что позволяет выявить скрытые дефекты, не видимые по емкости.
Вопрос-ответ:
Какую точность измерения можно ожидать при проверке большой емкости конденсатора мультиметром?
Точность измерения емкости зависит от модели мультиметра и его возможностей. Многие мультиметры могут измерять емкость только до нескольких тысяч микрофарад с погрешностью около 5-10%. Для конденсаторов с очень большой емкостью, например в десятки тысяч микрофарад, точность обычно снижается, поэтому для таких задач лучше использовать специализированные приборы или методы.
Какие подготовительные действия нужно выполнить перед измерением большой емкости конденсатора?
Перед измерением необходимо полностью разрядить конденсатор, чтобы избежать повреждения прибора и получить правильные показания. Для этого можно соединить выводы конденсатора через резистор сопротивлением около 10 кОм на несколько секунд. Также стоит убедиться, что прибор переключен в режим измерения емкости и что клеммы подключены правильно.
Можно ли измерять емкость электролитического конденсатора без его снятия с платы?
Измерение емкости непосредственно на плате часто приводит к неправильным результатам, так как параллельно могут быть подключены другие компоненты, влияющие на показания. Лучше снять конденсатор и измерять его отдельно, чтобы исключить влияние схемы и получить корректное значение емкости.
Какие ошибки часто встречаются при измерении большой емкости и как их избежать?
Чаще всего ошибки возникают из-за остаточного заряда в конденсаторе, неправильного подключения приборов или выбора неподходящего диапазона измерений. Чтобы избежать неточностей, необходимо тщательно разрядить конденсатор, проверить правильность подключения щупов и использовать измерительный прибор, рассчитанный на нужный диапазон емкостей.
Как влияет температура на измерение емкости больших конденсаторов?
Температура может существенно влиять на емкость, особенно у электролитических конденсаторов. При повышении температуры емкость обычно увеличивается, при понижении — уменьшается. Поэтому для получения более точных результатов рекомендуется проводить измерения при комнатной температуре и учитывать температурный коэффициент, если требуется высокая точность.
Как правильно измерить ёмкость большого конденсатора мультиметром?
Для измерения ёмкости большого конденсатора мультиметром с функцией измерения ёмкости сначала необходимо убедиться, что конденсатор полностью разряжен. Затем переключите прибор в режим измерения ёмкости, подключите щупы к выводам конденсатора, соблюдая полярность, если она есть. На дисплее появится значение ёмкости. Если ёмкость слишком велика для измерения мультиметром, показания могут быть неточными или отсутствовать, в этом случае стоит использовать специализированные приборы или методы.
Почему измерение ёмкости больших конденсаторов может давать неточные результаты и как этого избежать?
Большие конденсаторы часто имеют паразитные сопротивления и индуктивности, а также внутренние утечки, что влияет на показания при измерении. Кроме того, стандартные мультиметры могут не поддерживать высокие значения ёмкости или работать с ними некорректно. Для повышения точности измерений рекомендуется использовать LCR-метры с функцией компенсации проводов и возможности измерения на низкой частоте, а также тщательно разряжать конденсатор перед проверкой, чтобы избежать остаточного заряда, который исказит результаты.
