Частота электросети 220В в России стандартно составляет 50 Гц. Однако для точной диагностики состояния электрической сети, а также в случае проверки работы устройства, важно измерить частоту с помощью мультиметра. В отличие от стандартных показателей напряжения и тока, частота сигнализирует о стабильности работы сети и корректности подключения оборудования.
Для измерения частоты с помощью мультиметра, он должен обладать функцией анализа частоты. Важно помнить, что не все мультиметры имеют такую возможность, поэтому перед началом измерений нужно удостовериться, что устройство поддерживает соответствующий режим. Включив мультиметр в режим измерения частоты, можно точно определить отклонения от нормы, которые могут свидетельствовать о наличии проблем в сети или неисправностях электрооборудования.
Для корректных результатов измерений важно соблюдать несколько простых правил. Во-первых, мультиметр должен быть подключён параллельно источнику напряжения, а во-вторых, его зонд необходимо подключать к контактам сети, избегая прямого контакта с землёй. Считывание показаний должно происходить после нескольких секунд стабилизации показаний на экране устройства.
Измерения частоты помогают не только в диагностике, но и в решении вопросов безопасности. Отклонение частоты от 50 Гц может повлиять на работу чувствительных устройств, таких как стабилизаторы напряжения, электродвигатели и бытовая техника. Поэтому регулярные проверки с использованием мультиметра – это важный шаг в обеспечении надёжности и долговечности электросетевых систем.
Как настроить мультиметр для измерения частоты
Для измерения частоты в сети 220В с помощью мультиметра необходимо правильно настроить прибор. Не все мультиметры поддерживают эту функцию, поэтому важно убедиться, что ваш мультиметр имеет соответствующий режим измерения частоты.
Ниже приведены шаги для настройки мультиметра:

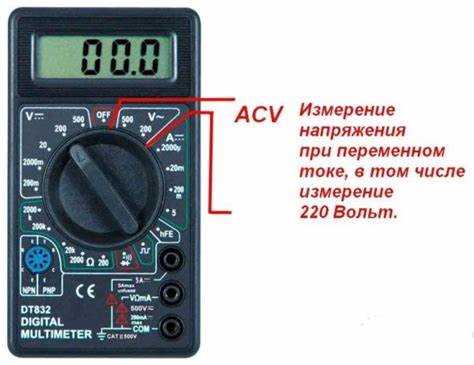

- Выбор режима частоты: Переключите мультиметр в режим измерения частоты. Обычно на шкале прибора будет значок «Hz», указывающий на измерение частоты.

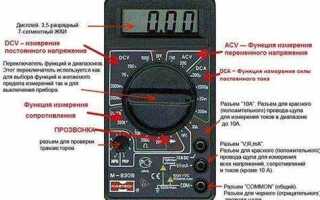

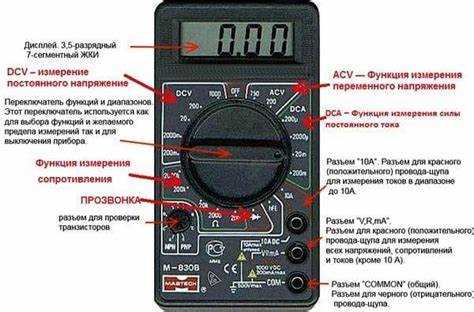

- Подключение щупов: Подключите черный щуп к гнезду «COM», а красный – к гнезду «VΩmA» (или соответствующему для измерения переменного тока).
- Настройка диапазона: Установите мультиметр на подходящий диапазон измерения частоты. Для сети 220В, как правило, используется диапазон до 1 кГц или выше. Убедитесь, что диапазон прибора позволяет измерять частоту сети.

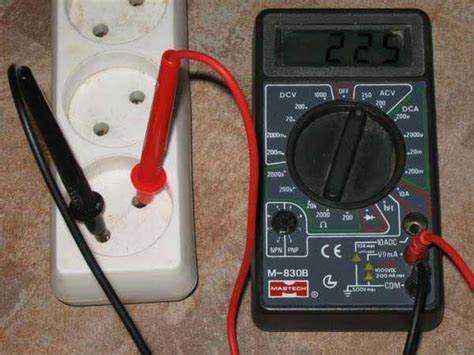

- Измерение: Подключите щупы мультиметра к контактам сети. Обычно, черный щуп подключается к нейтральному проводу, а красный – к фазному. Включите прибор и наблюдайте показания на дисплее мультиметра.
После завершения измерений выключите мультиметр и отсоедините щупы от сети, чтобы избежать повреждений. Всегда соблюдайте осторожность при работе с электричеством, особенно при измерении в сети с высоким напряжением.
Определение правильных условий для измерения частоты в сети
Для точного измерения частоты в сети 220 В важно учитывать несколько факторов, которые могут повлиять на результаты. Во-первых, необходимо удостовериться, что мультиметр поддерживает функцию измерения частоты. Не все приборы способны выполнять такую задачу, поэтому рекомендуется использовать мультиметры с функцией измерения частоты или специализированные устройства, например, анализаторы сигналов.
Во-вторых, следует учитывать состояние сети. Частота сети может варьироваться в зависимости от нагрузки и состояния трансформаторных подстанций, что приводит к отклонениям от номинального значения 50 Гц. Для точности измерений желательно проводить замеры в момент минимальной нагрузки, чтобы избежать искажений, вызванных пиками тока.
Измерения следует проводить в местах с хорошим доступом к сети, избегая использования удлинителей или других компонентов, которые могут вводить дополнительные паразитные элементы в цепь. Рекомендуется измерять частоту прямо на выходе розетки или в распределительном щите, где присутствует чистый сигнал.
Очень важным фактором является качество подключения мультиметра. Мультиметр должен быть подключен непосредственно к сети, а не через дополнительные устройства, такие как стабилизаторы или источники бесперебойного питания, которые могут искажать частоту. Также, важно правильно установить щупы: один на фазе, другой на нейтрали, чтобы корректно измерить синусоидальный сигнал.
Наконец, убедитесь в правильности работы мультиметра перед проведением измерений, проводя тестирование на известных стабильных источниках сигнала, чтобы исключить возможность неисправности прибора.
Что делать, если мультиметр не показывает частоту
Если мультиметр не показывает частоту при замере сети 220 В, первым делом убедитесь, что прибор поддерживает измерение частоты. Некоторые модели мультиметров не оснащены этой функцией. Для этого можно ознакомиться с инструкцией или проверить наличие соответствующего режима на дисплее устройства.
Если мультиметр поддерживает измерение частоты, но не отображает результат, возможно, проблема в неправильных настройках. Убедитесь, что переключатель мультиметра установлен в режим измерения частоты (Hz), а не в режим измерения напряжения или тока. Некорректная настройка может привести к отсутствию отображения данных.
Также проверьте рабочий диапазон мультиметра. Некоторые приборы могут не показывать частоту при напряжении ниже определённого порога или в нестандартных условиях. Например, если сигнал слишком слабый или искажен, мультиметр может не зарегистрировать частоту.
Следующим шагом стоит проверить исправность проводов и контактных соединений. Плохие контакты или повреждения проводки могут привести к тому, что прибор не будет правильно фиксировать данные. Попробуйте использовать другие провода или подключить мультиметр напрямую к точке замера.
Возможна и проблема с самим мультиметром – неисправность внутренних компонентов, таких как датчики или микросхемы. В этом случае целесообразно обратиться к специалисту для диагностики устройства.
Если все вышеописанные действия не привели к результату, стоит попробовать использовать другой мультиметр для проверки, чтобы исключить проблему с конкретным прибором.
Как интерпретировать показания мультиметра для частоты в сети 220В
Для правильной интерпретации показаний мультиметра, измеряющего частоту в сети 220В, важно понимать, что в большинстве стран сеть переменного тока работает на частоте 50 Гц. Мультиметры, поддерживающие измерение частоты, отображают её на экране в герцах (Гц). Если показатель мультиметра составляет 50 Гц, это означает, что сеть работает в нормальном режиме, и частота соответствует стандарту. Отклонение от 50 Гц может свидетельствовать о нестабильности сети или наличии проблем с источником питания.
В случае значений ниже 50 Гц, это может указывать на перегрузку в сети или нестабильность генератора тока. Если мультиметр показывает более высокое значение, например, 51-52 Гц, то, возможно, сеть перегружена или имеется неправильная настройка трансформатора. Такое отклонение часто наблюдается при слабой нагрузке на сеть.
Для точных измерений важно, чтобы мультиметр был в режиме измерения частоты, а не в режиме измерения напряжения. Многие устройства имеют функцию автоопределения режима, но в некоторых случаях это может привести к ошибкам, если прибор не настроен должным образом.
Если ваши измерения показывают значения значительно отличающиеся от 50 Гц (например, 47-48 Гц или 53-54 Гц), это может свидетельствовать о проблемах с синхронизацией генераторов в вашей электросети, что может привести к неисправности электрических приборов или даже выходу из строя чувствительных устройств. В таких случаях рекомендуется обратиться в обслуживающую организацию.
Погрешности измерений частоты и как их избежать
Измерение частоты сети 220 В с помощью мультиметра может быть неточным по ряду причин, связанных с особенностями самого устройства, условий измерения и свойств сети. Рассмотрим основные источники погрешностей и способы их минимизации.
1. Низкое качество мультиметра
Мультиметры с низкой точностью или не предназначенные для измерения частоты могут давать ошибочные результаты. Важно выбирать приборы, которые поддерживают функцию измерения частоты, и обладают достаточной точностью. При измерении частоты сети 220 В оптимально использовать устройства с погрешностью не более 1-2%.
2. Фильтрация и синхронизация
Некоторые мультиметры могут не корректно отображать значения из-за отсутствия фильтрации помех или недостаточной синхронизации с частотой сети. Для уменьшения погрешностей важно использовать мультиметр с функцией фильтрации высокой частоты, чтобы исключить влияние гармоник и помех на точность измерений.
3. Температурные колебания
Температурные колебания могут влиять на точность работы мультиметра. При изменении температуры на 10°C точность большинства приборов может ухудшиться на 0,1-0,3%. Для минимизации погрешности рекомендуется проводить измерения при стабильных температурных условиях, избегая использования приборов в условиях сильных температурных колебаний.
4. Подключение мультиметра к сети
Неправильное подключение мультиметра к сети также может привести к ошибочным результатам. При подключении мультиметра к сети важно соблюдать правильную полярность и использовать качественные соединения. Рекомендуется всегда проверять соединение перед началом измерений.
5. Влияние нагрузки на сеть
Работающие в сети электроприборы могут вносить дополнительные гармоники и искажения в сигнал, что повлияет на точность измерений. Для более точных результатов желательно измерять частоту в моменты, когда нагрузка на сеть минимальна, или использовать фильтры для устранения этих искажений.
6. Проверка устройства на калибровку
Мультиметры со временем теряют точность, особенно если они не были откалиброваны. Рекомендуется периодически проверять калибровку устройства, чтобы избежать погрешностей, вызванных старением или повреждениями компонентов прибора. Калибровку можно выполнить в сертифицированных сервисных центрах.
Рекомендации:
Для достижения точных результатов измерений рекомендуется использовать мультиметры с функцией прямого измерения частоты, проверять качество подключения, минимизировать помехи и регулярно калибровать приборы. Также стоит учитывать влияние внешних факторов, таких как температура и нагрузка на сеть.
Применение измерения частоты в сети для диагностики оборудования
Отклонения частоты в сети 220В могут напрямую указывать на неисправности в питающем оборудовании или на перегрузку сети. Приборы, рассчитанные на стабильные 50 Гц, начинают работать нестабильно уже при отклонении в пределах ±1 Гц.
Если при включении мощной нагрузки (например, сварочного аппарата или компрессора) наблюдается кратковременное падение частоты, это свидетельствует о перегрузке питающей линии или недостаточном сечении проводки. В этом случае необходимо проверить токовую нагрузку и рассчитать допустимую мощность с учётом характеристик автоматов и кабеля.
Колебания частоты в диапазоне 48–52 Гц в течение суток часто связаны с неисправностью ИБП, стабилизаторов или генераторов, подключённых к сети. Проверка частоты мультиметром позволяет выявить источники нестабильности без сложного лабораторного оборудования.
Если оборудование периодически перезапускается, издаёт посторонние звуки или греется при штатной нагрузке, измерение частоты на входе может подтвердить подозрения на нарушения в электропитании. Это особенно актуально для холодильного и насосного оборудования с асинхронными двигателями – при снижении частоты на 2–3 Гц снижается пусковой момент, что приводит к перегреву и выходу из строя.
При использовании дизель- или бензогенераторов необходимо контролировать частоту в режиме нагрузки. Показание ниже 49 Гц указывает на необходимость настройки регулятора оборотов или технического обслуживания двигателя.
Мультиметр с функцией измерения частоты становится ключевым инструментом при диагностике проблем с питанием, позволяя точно определить, требуется ли вмешательство в систему электроснабжения или неисправность кроется в подключённом оборудовании.
Вопрос-ответ:
Можно ли измерить частоту сети обычным мультиметром, или нужен специальный прибор?
Многие современные мультиметры поддерживают функцию измерения частоты, но это зависит от конкретной модели. В бюджетных вариантах такая функция встречается не всегда, а если и есть, то может быть ограничена по точности или диапазону. Чтобы проверить, поддерживает ли ваш прибор измерение частоты, найдите на корпусе обозначение «Hz» или посмотрите в инструкции. Если этого нет, для точных измерений потребуется частотомер или более продвинутый мультиметр.
Почему мультиметр показывает значение частоты сети не ровно 50 Гц, а, например, 49.8 или 50.2?
Это вполне допустимое отклонение. Частота в бытовой электросети может незначительно колебаться, особенно в зависимости от нагрузки на электростанции и общей стабильности сети. Небольшие отклонения в пределах ±0.2 Гц считаются нормой и не свидетельствуют о каких-либо неполадках. Кроме того, сами мультиметры имеют допустимую погрешность измерений, особенно если они не калибровались давно или относятся к бытовому классу точности.

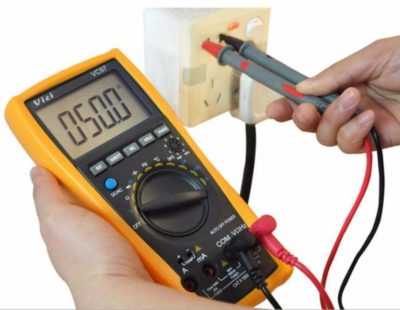

Каким образом подключать щупы мультиметра для измерения частоты в розетке?
Щупы мультиметра подключаются непосредственно к контактам розетки — красный в фазу, черный в ноль. Но здесь нужно соблюдать осторожность: напряжение в розетке — 220 В, и при неосторожных действиях можно получить удар током. Используйте мультиметр с защитой от перенапряжения, измеряйте только в режиме «Hz» и не касайтесь оголённых частей щупов. Лучше всего использовать розетку с защитными шторками и держать руки подальше от зоны подключения. Измерение частоты отличается от измерения напряжения — щупы подают сигнал внутрь прибора, но нагрузка на него минимальна, так что перегрузки не происходит.
Есть ли разница между измерением частоты в сети 220В и в выходе генератора или инвертора?
Да, разница есть. В электросети частота довольно стабильна, а у генераторов и особенно у недорогих инверторов она может заметно «плавать». При подключении мультиметра к выходу генератора или инвертора нужно учитывать характер выходного сигнала. Некоторые мультиметры корректно измеряют только синусоиду, а выход у инверторов бывает с так называемой «модифицированной синусоидой», что может дать неточные показания. Также важно, чтобы частота находилась в пределах, поддерживаемых мультиметром. Некоторые модели не справляются с нестандартными значениями или скачками напряжения, особенно при работе генератора без стабилизации.
