Сопротивление изоляции кабельных жил проверяют мегаомметром при постоянном напряжении 500, 1000 или 2500 В в зависимости от класса изоляции и номинального напряжения линии. Для большинства силовых кабелей до 1 кВ используют напряжение 1000 В. Измерения проводят между каждой жилой и землей, а также между жилами попарно.
Минимально допустимое сопротивление изоляции силового кабеля – 1 МОм на 1 кВ рабочего напряжения. Для новых кабелей нормальным считается значение от 100 МОм и выше. Если измеренное значение ниже допустимого – кабель считается непригодным к эксплуатации. После монтажа перед вводом в работу измерения проводят не менее чем через 24 часа после укладки, чтобы исключить влияние остаточной влажности.
При резких скачках показаний мегаомметра необходимо проверить отсутствие остаточного напряжения в жиле, наличие влаги или нарушение целостности изоляции. Для анализа состояния изоляции в динамике рекомендуется вести журнал измерений с указанием температуры, влажности и времени суток.
Подготовка кабеля к измерению сопротивления изоляции
Перед началом измерений кабель должен быть полностью обесточен. Проверка отсутствия напряжения выполняется с помощью исправного индикатора напряжения, рассчитанного на рабочее напряжение линии. После отключения кабель заземляется на время не менее 5 минут для снятия остаточного заряда с изоляции.
Далее производится визуальный осмотр жил. Повреждённые участки, следы влаги или следы углеризации исключают проведение измерения – участок вырезается или заменяется. Концы жил тщательно очищаются от загрязнений и остатков старой изоляции, затем просушиваются при температуре не выше 60 °C. Влажность на поверхности приводит к заниженным результатам.

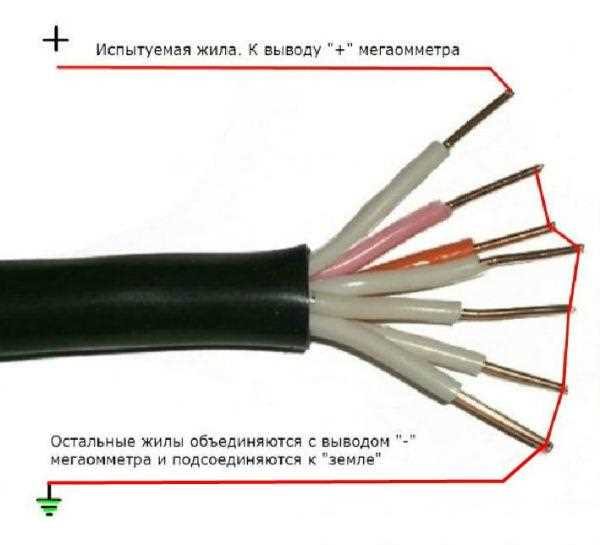

При многожильной конструкции необходимо разъединить жилы друг от друга. Каждая жила проверяется отдельно относительно остальных и относительно экрана или брони (при наличии). Нельзя допускать контакта проверяемой жилы с соседними или металлическими частями. Для исключения утечек по поверхности используются специальные фарфоровые или фторопластовые изоляторы.
Перед измерением на напряжениях выше 1000 В рекомендуется предварительно произвести контрольное просушивание кабеля. Это особенно актуально для силовых кабелей, проложенных в земле или в условиях повышенной влажности.
Измерение проводится мегомметром с номинальным напряжением не ниже рабочего напряжения кабеля. Например, для кабеля на 0,4 кВ используется мегомметр на 1000 В, для кабелей 6–10 кВ – на 2500 или 5000 В. Проводимость прибора должна быть проверена по паспорту.
Выбор и проверка мегомметра перед работой
Для измерения сопротивления изоляции кабельных жил выбирают мегомметр с рабочим напряжением, соответствующим испытуемому объекту. Для сетей до 1 кВ применяют приборы на 500 В или 1000 В, для 6–10 кВ – 2500 В, для выше – 5000 В. Недопустимо использовать мегомметр с напряжением ниже требуемого – результаты будут занижены.
Перед применением проверяют целостность корпуса, отсутствие следов перегрева, трещин и коррозии на клеммах. Диэлектрические ручки и изоляция проводов не должны иметь повреждений. Особое внимание – батарее питания: недостаточное напряжение искажает показания. Прибор должен пройти поверку, подтвержденную пломбой или отметкой в паспорте с датой не старше одного года.
Проверку выполняют путем короткого замыкания измерительных щупов: стрелка прибора (или дисплей) должна показать значение, близкое к нулю. Далее – проверка на максимальное сопротивление: щупы разъединяют, и показания должны быть выше верхнего предела шкалы. При наличии встроенного самотеста проводят его согласно инструкции. Любое отклонение – повод заменить прибор.
После включения мегомметра дают ему прогреться не менее 5 минут при температуре ниже +10 °C. При работе в условиях повышенной влажности используют герметичный чехол и просушивают прибор после завершения измерений. Хранение – только в сухом помещении при температуре от +5 до +40 °C.

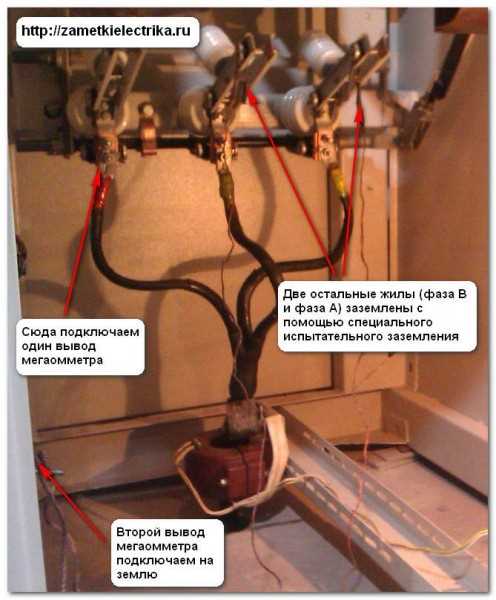

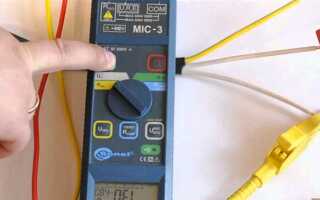

Порядок подключения измерительного прибора к кабельным жилам
Перед подключением прибора необходимо отключить кабель от напряжения, заземлить и разрядить жилы. Проверить отсутствие остаточного напряжения с помощью вольтметра. Использование мегаомметра допускается только при полном отсутствии напряжения на испытываемых участках.
Контактные соединения должны быть надёжными, с минимальным переходным сопротивлением. Рекомендуется использовать клеммы типа «крокодил» с плотным прижатием. Не допускается касание проводов и зажимов руками во время измерений.
После подключения прибора необходимо убедиться в правильности схемы, проверить полярность и плотность контактов. Подключение производить только при полностью отключённом приборе. Подачу испытательного напряжения разрешено начинать только после визуального контроля всех соединений.
Рекомендованные значения испытательного напряжения в зависимости от типа кабеля
Испытательное напряжение подбирается в зависимости от типа изоляции и номинального напряжения кабеля. Несоответствие параметров может привести к ложным результатам или повреждению изоляции.
- Для кабелей с бумажной изоляцией на напряжение до 1 кВ – 1 кВ постоянного тока.
- Для кабелей с бумажной изоляцией на 6–10 кВ – 2,5 кВ постоянного тока.
- Для силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ – 1 кВ постоянного тока.
- Для кабелей с пластмассовой изоляцией на 6–10 кВ – 2,5 кВ постоянного тока.
- Для кабелей на напряжение 20–35 кВ с сшитым полиэтиленом – 5 кВ постоянного тока.
- Для контрольных кабелей – 0,5 кВ, если иное не указано в документации производителя.
Продолжительность испытания – не менее 1 минуты. При снижении сопротивления ниже нормативного уровня испытание прекращается. Кабели, прошедшие термообработку после монтажа, допускается испытывать напряжением, превышающим номинальное в 2–2,5 раза.
Интерпретация полученных значений сопротивления
Для кабелей с напряжением до 1 кВ нормальное значение сопротивления изоляции – не менее 0,5 МОм на каждую жилу относительно земли и между жилами. При этом измерение проводят при напряжении испытания 500 В мегомметром.
Для кабелей на напряжение 6–10 кВ сопротивление должно быть не ниже 2 МОм. В новых кабелях из сшитого полиэтилена значение часто превышает 500 МОм, что считается нормой.
Если измеренное значение ниже нормативного, это свидетельствует о деградации изоляции, увлажнении, загрязнении или механических повреждениях. Такие кабели не допускаются к эксплуатации без устранения причин снижения сопротивления.
При резком отличии между жилами (например, одна показывает 200 МОм, а другие – 20 МОм) требуется локализовать участок с пониженным сопротивлением с помощью дополнительной диагностики – ТД или измерения утечек.
Измерение после монтажа допускается только при температуре изоляции не ниже +10 °C. При более низких температурах возможны заниженные значения, не отражающие фактическое состояние. При необходимости вводится температурная поправка – примерно 2 % на каждый градус ниже +20 °C.
После проливки муфт или соединений значение должно быть не ниже сопротивления по всей длине кабеля. Резкое падение указывает на дефект в месте соединения или герметизации.
Нестабильные показания при повторных замерах могут свидетельствовать о наличии влаги внутри изоляции. В таких случаях рекомендуется повторное измерение после прогрева кабеля или сушки.
Минимальные допустимые значения: 0,5 МОм – временное подключение; 1 МОм – постоянная эксплуатация до 1 кВ; от 2 МОм – кабели среднего напряжения; 100 МОм и выше – для новых ПЭ и ПВХ кабелей в нормальных условиях.
Значения выше 1000 МОм указывают на хорошее состояние, но при этом важно учитывать стабильность показаний и отсутствие внешних факторов, искажающих результат (влага, загрязнение наконечников, плохой контакт заземления).

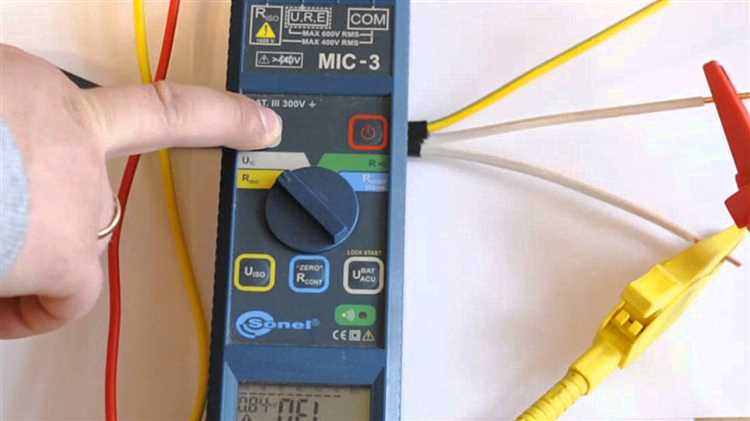

Типичные ошибки при измерении и способы их устранения
Неправильное подключение измерительных приборов приводит к завышению или занижению показаний. Контактные зажимы должны плотно прилегать к оголённым жилам кабеля, без окислов и загрязнений. Перед замером необходимо тщательно очистить места подключения.
Измерение при влажной или загрязнённой поверхности изоляции и контактов снижает сопротивление, создавая ложные данные. Перед проверкой поверхность следует просушить и очистить от пыли и масла.
Использование неподходящего напряжения мегомметра и короткое время измерения дают недостоверные результаты. Рекомендуется применять напряжение, указанное в нормативных документах (обычно 500 В или 1000 В), и выдерживать время измерения не менее 1 минуты.
Игнорирование температуры изоляции и окружающей среды искажает показания. При температуре ниже +10 °C или выше +30 °C нужно вносить поправки, учитывая температурный коэффициент материала.
Неисправность или износ прибора часто остаются незамеченными. Перед измерениями следует проводить калибровку и проверку мегомметра на заводском стенде или с использованием эталонного резистора.
Параллельное включение заземляющих и других проводников искажает измерение. Для точности следует отключать все дополнительные связи и заземления на время проверки.
Неправильное оформление результатов и отсутствие повторных измерений увеличивает риск ошибки. Важно фиксировать параметры испытания и проводить минимум два замера, чтобы подтвердить стабильность показаний.
Вопрос-ответ:
Зачем нужно измерять сопротивление изоляции кабельных жил?
Измерение сопротивления изоляции позволяет оценить состояние защитного слоя кабеля. Это помогает выявить повреждения, влажность или загрязнения, которые могут привести к короткому замыканию или электрическому пробою. Такой контроль предотвращает аварии и продлевает срок службы кабеля.
Как часто следует проводить измерения сопротивления изоляции кабеля?
Регулярность проверки зависит от условий эксплуатации и требований нормативов. В промышленных установках и местах с высокой нагрузкой измерения проводят минимум раз в год, а при обнаружении проблем или после ремонта — сразу. В менее напряжённых условиях периодичность может быть реже, но не реже одного раза в несколько лет.
Какие приборы применяются для измерения сопротивления изоляции кабельных жил?
Для таких измерений используют специальные мегомметры, которые создают высокое постоянное напряжение и измеряют сопротивление изоляции. Важно, чтобы прибор обеспечивал стабильное напряжение, соответствующее характеристикам кабеля, и имел точность, позволяющую выявлять даже незначительные изменения изоляции.
Как подготовить кабель к измерению сопротивления изоляции?
Перед тестированием необходимо отключить кабель от источников питания и нагрузок, обеспечить сухость и чистоту поверхности изоляции. Также следует убедиться в отсутствии повреждений и снять напряжение с жил, чтобы избежать искажений в результатах и опасности для оператора.
Что считается нормальным значением сопротивления изоляции для кабельных жил?
Значение зависит от типа и длины кабеля, но обычно сопротивление должно быть не ниже нескольких мегом. Для большинства силовых кабелей минимально допустимые значения составляют от 1 до 10 МОм. Если сопротивление ниже, это сигнал о возможном ухудшении изоляции, требующем дополнительного обследования или ремонта.
Зачем измерять сопротивление изоляции кабельных жил и как часто это нужно делать?
Измерение сопротивления изоляции позволяет выявить повреждения или снижение качества изоляционного материала, которые могут привести к пробоям и коротким замыканиям. Регулярные проверки помогают предотвратить аварийные ситуации и обеспечить безопасную эксплуатацию кабельных линий. Частота измерений зависит от условий эксплуатации и требований нормативных документов, но обычно рекомендуется проводить их при монтаже, после ремонта и в ходе плановых технических осмотров.
Какие приборы применяются для измерения сопротивления изоляции и на что обратить внимание при выборе?
Для проверки сопротивления изоляции используют специальные мегомметры, которые создают напряжение повышенной величины и измеряют ток утечки через изоляцию. При выборе прибора стоит учитывать максимальное испытательное напряжение, удобство в эксплуатации, наличие защиты от неправильного подключения и точность измерений. Для разных типов кабелей и условий эксплуатации могут потребоваться разные модели с подходящими характеристиками.
