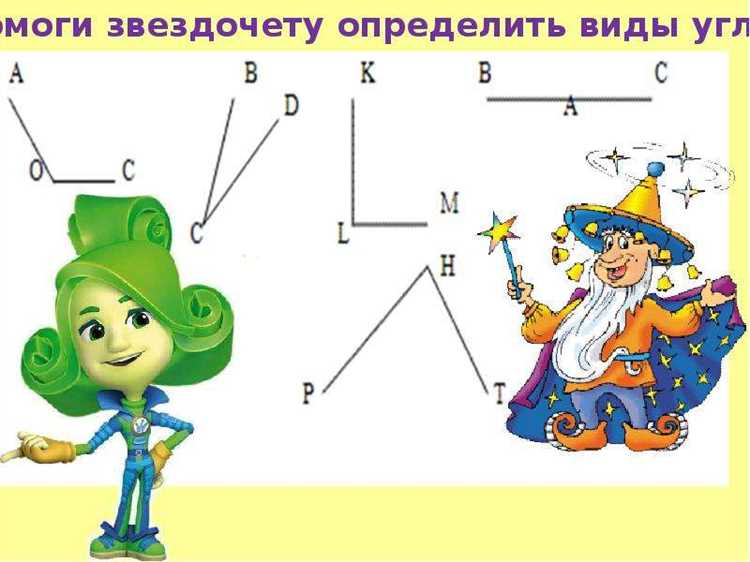

Транспортир – точный инструмент для измерения углов от 0° до 180°, применяемый в геометрии, черчении и инженерии. Для корректного измерения необходимо правильно расположить транспортир относительно угла и ориентироваться по его шкале. Неправильное позиционирование может привести к ошибке измерения до нескольких градусов.
Первым шагом нужно совместить центр транспортира – отметку в виде маленького отверстия или крестика – с вершиной угла. Затем базовая линия транспортира должна совпадать с одним из лучей угла. При этом важно использовать внутреннюю или внешнюю шкалу в зависимости от направления второго луча.
Рекомендуется проверять, что транспортир плотно прилегает к поверхности, а глаз находится точно над центром инструмента, чтобы избежать параллакса. Для углов, превышающих 180°, измерение выполняется в два этапа или с использованием специальных транспортиров с расширенным диапазоном.
Выбор подходящего типа транспортира для измерения углов

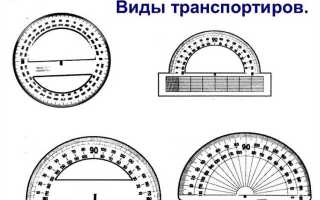

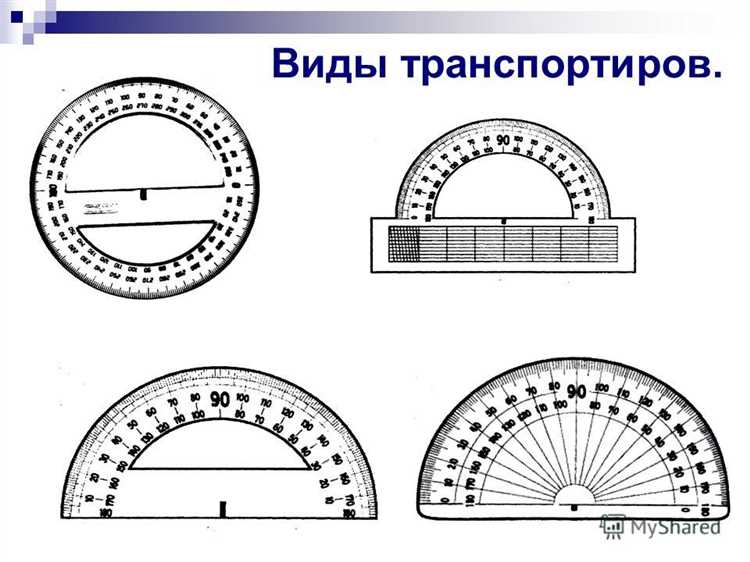

Транспортиры делятся на два основных типа: полукруглые и круговые. Полукруглый транспортир подходит для углов от 0° до 180°, его стоит выбирать для стандартных чертежных и строительных задач. Круговой транспортир с полной шкалой в 360° необходим при измерении углов, превышающих 180°, или для определения углов поворота и ориентирования.
Материал влияет на точность и долговечность инструмента. Прозрачный пластик позволяет лучше видеть линии под транспортиром и точнее выставлять отметку. Металлические транспортира обеспечивают стабильность формы и подходят для длительного использования в условиях мастерских.
Точность шкалы важна при работе с углами, где требуется минимальная погрешность. Для инженерных задач выбирайте транспортира с делениями по 1°, а для более точных измерений – с делениями по 0,5° и возможностью использования верньерной шкалы.
Для измерений на неровных поверхностях или в труднодоступных местах существуют транспортиры с гибкой основой или цифровые модели. Цифровые транспортира показывают угол в цифровом формате и могут сохранять результаты, что ускоряет работу и повышает точность.
Выбор должен основываться на диапазоне углов, требуемой точности и условиях работы. Универсальный вариант – прозрачный полукруглый пластиковый транспортир с делениями в 1°, но для специализированных задач рекомендуется подбирать инструмент под конкретные требования.
Подготовка рабочей поверхности и фиксация линейки
Для точного измерения углов поверхность должна быть ровной, жёсткой и устойчивой. Избегайте шероховатостей и наклонов, которые могут сместить инструменты. Оптимально использовать гладкий деревянный стол или металлический стол с ровной столешницей.
Перед началом убедитесь, что поверхность чистая от пыли и грязи. Это предотвратит скольжение линейки и транспортира. Для дополнительной устойчивости можно подложить противоскользящий коврик или резиновую подкладку под линейку.
Линейку фиксируют так, чтобы она не смещалась при измерении. Для этого удобно применять малярный скотч, фиксируя линейку по краям без закрытия шкалы. Если есть возможность, используйте струбцины или зажимы для надёжной фиксации.
Положение линейки должно совпадать с одной из сторон угла, при этом нулевой деление шкалы должно точно совпадать с вершиной угла. Проверяйте отсутствие люфта, чтобы линейка не могла сдвинуться при установке транспортира.

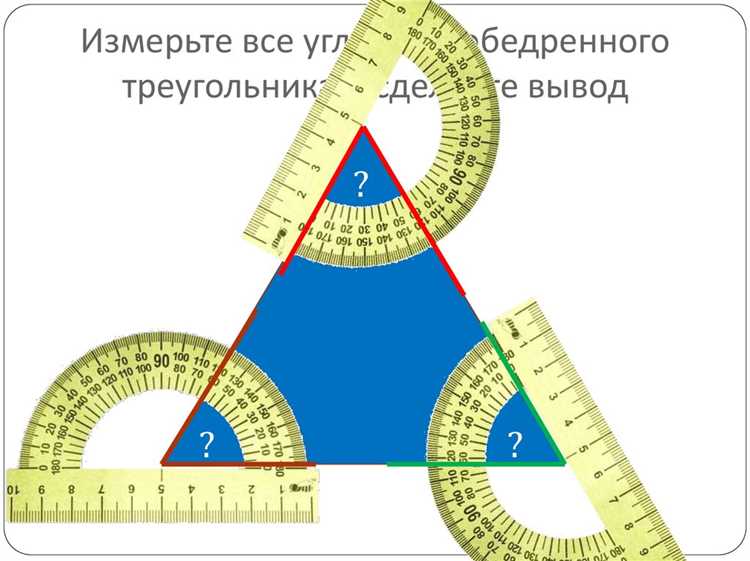

Правильное расположение центра транспортира на вершине угла
- Определите вершину угла – точку, где сходятся две лучевые линии.
- Поставьте транспортир так, чтобы центр (маленькое отверстие или метка в основании транспортира) совпал точно с вершиной угла.
- Убедитесь, что центр не смещён ни в какую сторону, так как даже малейшее смещение на 1–2 мм даст значительную ошибку в измерении, особенно при острых углах.
- Если транспортир прозрачный, визуально проверьте совпадение центра с вершиной через прозрачное тело инструмента.
- Используйте острый карандаш или тонкий маркер для отметок, чтобы не закрывать центр и сохранять точность позиционирования.
- При повторных измерениях обязательно проверяйте совпадение центра с вершиной, поскольку сдвиг приводит к накоплению погрешностей.
Точное позиционирование центра – ключ к корректному считыванию значений с дуговой шкалы и правильной оценке угла.

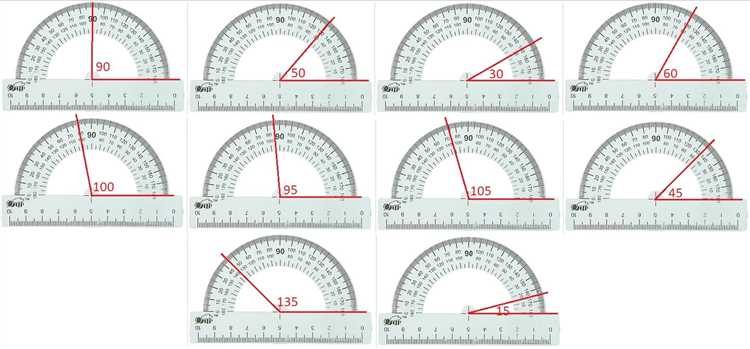

Чтение значения угла на шкале транспортира

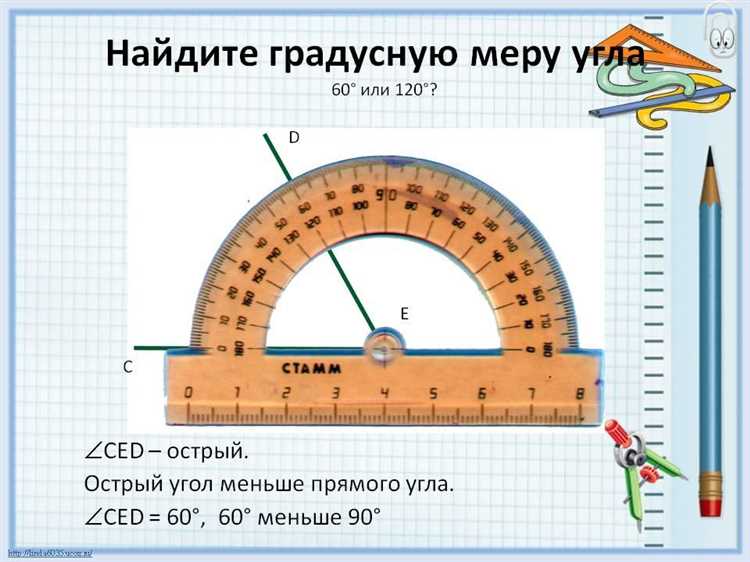

Транспортир обычно имеет две числовые шкалы: внешнюю и внутреннюю, обе от 0° до 180°. Для точного определения угла необходимо определить, с какой шкалы считывать значение, исходя из ориентации угла и базовой линии.
Начальная точка угла ставится на центр транспортира – точку пересечения базовой линии и шкалы. Базовая линия должна совпадать с одной из сторон угла.
Порядок считывания зависит от направления измерения угла. Если вторая сторона угла расположена справа от базовой линии, значение берется по внешней шкале. Если слева – по внутренней.
Пример: при измерении угла, открывающегося вправо от базовой линии, считывание начинается с 0° на внешней шкале и продолжается до пересечения с второй стороной.
Ошибка при чтении часто возникает из-за путаницы между внутренней и внешней шкалой, поэтому важно всегда сверять направление угла и шкалу для точного результата.
Для углов больше 180° используют круглый транспортир с 360° шкалой или рассчитывают дополнение до 360°, учитывая, что базовая линия остается фиксированной точкой отсчёта.
Измерение углов более 180 градусов с использованием транспортира
Транспортир стандартно рассчитан на измерение углов от 0° до 180°. Чтобы измерить угол, превышающий 180°, необходимо разбить его на два или более угла, каждый из которых не превышает 180°, и суммировать их значения.
Для этого расположите транспортир так, чтобы его центр совпал с вершиной угла, а нулевой градус совпал с одной из его сторон. Зафиксируйте измерение первого угла до пересечения с другой стороной угла. Если другая сторона угла выходит за пределы 180°, отметьте промежуточную точку, где транспортир достигает 180°, затем поверните транспортир вокруг вершины так, чтобы ноль совпал с этой точкой, и измерьте оставшуюся часть угла.
Сложите оба результата, чтобы получить полный угол. При измерении следите за правильным позиционированием центра транспортира и точностью считывания градусов, избегая смещения инструмента.
Для повышения точности используйте транспортиры с делениями не менее 1°, и при возможности повторяйте измерения, чтобы выявить и устранить систематические ошибки.
Проверка и исправление ошибок при измерении углов
Для точного измерения углов с помощью транспортира необходимо убедиться в правильном позиционировании инструмента. Ошибка часто возникает при неправильном совмещении центра транспортира с вершиной угла. Центр должен совпадать с точкой пересечения сторон угла, иначе результат будет искажен на величину смещения.
Проверьте, чтобы нулевая отметка транспортира была точно на одной из сторон угла. Если отметка смещена, угол будет измерен неправильно. Для исправления верните транспортир в исходное положение и зафиксируйте его центр и ноль.
При чтении результата убедитесь, что вы используете правильную шкалу – внутреннюю или внешнюю, в зависимости от направления угла. Ошибка выбора шкалы приводит к значительным отклонениям до 180°.
Если измеряемый угол острый, проверяйте, что показание транспортира не взято по дополнительной шкале (от 180° до 360°), что часто случается из-за нечеткости взгляда или плохого освещения.
Для контроля повторите измерение, повернув транспортир в другую сторону (например, перевернув его), и сравните значения. Разница более 2° указывает на ошибку установки инструмента или неправильное считывание шкалы.
Используйте линейку или другой предмет с ровным краем для дополнительной проверки ровности сторон угла, особенно если они на бумаге имеют нечеткие линии. Неровные линии искажут центр и границы угла.
При постоянных ошибках проверьте состояние транспортира – трещины, стертые деления и деформация корпуса ухудшают точность. В таком случае замените инструмент.
В работе с углом, превышающим 180°, при измерении смещайте транспортир так, чтобы одна сторона была горизонтальна, а вторая проходила через нулевую отметку шкалы, и считывайте значение на противоположной стороне.
Вопрос-ответ:
Как правильно разместить транспортир на измеряемом угле?
Для точного измерения угла нужно совместить центр транспортира с вершиной угла — точкой пересечения двух его сторон. Одна сторона угла должна совпадать с нулевой отметкой на линейке транспортира, чтобы отсчёт угловых градусов был корректным.
Как выбрать правильную шкалу на транспортира для измерения угла?
Транспортиры обычно имеют две шкалы: одну по часовой стрелке и другую — против. Чтобы определить нужное значение, посмотрите, с какой стороны начинается нулевая отметка, совмещённая с одной стороной угла, и считывайте значение на другой стороне, где находится вторая сторона угла. Это поможет избежать ошибок при измерении.
Можно ли измерять углы, превышающие 180 градусов, обычным транспортиром?
Обычные транспорты, как правило, рассчитаны на измерение углов от 0 до 180 градусов. Для углов больше 180 градусов можно измерить смежный угол, а затем вычесть его из 360 градусов, чтобы получить искомый угол. Такой метод позволяет определить полный угол без специальных инструментов.
Что делать, если угол измеряется на неровной или скользкой поверхности?
Для точности лучше использовать твёрдую и ровную основу. Если поверхность неровная, можно приложить транспортир к листу бумаги, на котором предварительно обозначить стороны угла, а затем перенести измерения с листа. Это снижает риск смещения и неточностей.
Как избежать ошибок при считывании результатов на транспортира?
Для минимизации ошибок внимательно следите, чтобы линия одной стороны угла точно совпадала с нулевой отметкой, а взгляд был направлен перпендикулярно шкале, чтобы избежать искажения угла. Также полезно проверить измерение несколько раз и при необходимости провести контрольное измерение.
Как правильно установить транспортир для измерения угла?
Чтобы измерить угол с помощью транспортира, нужно совместить центр транспортирной шкалы с вершиной угла. Затем одна сторона угла должна совпасть с нулевой отметкой на транспорте. После этого читают значение, где вторая сторона пересекает градусную шкалу. Важно держать транспортир ровно и не смещать его во время измерения, чтобы получить точный результат.
