Как паять медные трубы для отопления

Пайка медных труб – ключевой этап при монтаже систем отопления, обеспечивающий герметичность и надежность соединений. Для работы используются припои на основе олова с добавлением серебра или меди, температура плавления которых находится в диапазоне 600–750 °C. Выбор подходящего припоя и флюса влияет на долговечность соединения и устойчивость к коррозии.

Подготовка труб заключается в тщательной зачистке и обезжиривании поверхностей, что исключает образование оксидной пленки и обеспечивает качественное сцепление металлов. Рекомендуется использовать металлические щетки и спиртовые растворители, а не абразивные материалы, чтобы не повредить тонкую стенку труб.

Для пайки необходим газовый или пропановый паяльный комплект с регулируемым пламенем. Равномерный нагрев труб позволяет предотвратить перегрев и деформацию. Оптимальная техника – предварительный прогрев трубы и фитинга до равномерного потемнения металла, после чего наносится припой, который мгновенно расплавляется и заполняет зазор капиллярным эффектом.

Важное условие – использование защитных средств и правильная организация рабочего пространства, поскольку температура пламени превышает 1000 °C. Соблюдение технологии пайки позволяет получить надежное соединение, готовое к эксплуатации без дополнительной герметизации и сварочных работ.

Выбор типа медных труб и фитингов для отопления

Для систем отопления применяют медные трубы двух основных типов: мягкие (гибкие) и твердые (жесткие). Мягкие трубы подходят для прокладки сложных участков с изгибами без дополнительного использования фитингов, что снижает количество соединений и потенциальных утечек. Их диаметр обычно варьируется от 12 до 28 мм, оптимально использовать трубы диаметром 15–18 мм для жилых помещений с обычным отоплением.

Твердые трубы характеризуются высокой прочностью и устойчивостью к механическим повреждениям, предпочтительны для магистральных участков системы и открытой прокладки. Для соединений твердых труб применяют пайку с использованием медных или бронзовых фитингов, обеспечивающих надежность и герметичность.

Фитинги бывают компрессионные и пайочные. Для долговечности системы отопления рекомендуются именно пайочные фитинги из меди, так как компрессионные соединения подвержены микроподтеканиям при температурных колебаниях. Важно выбирать фитинги с толщиной стенок не менее 1,5 мм, чтобы выдерживать давление до 10 бар и температуру до 110 °C, характерные для большинства отопительных систем.

При покупке обращайте внимание на марку меди: М1 или М2 обеспечивают достаточную пластичность и коррозионную стойкость. Отказываться от труб с видимыми трещинами и деформациями обязательно, так как это критично для герметичности.

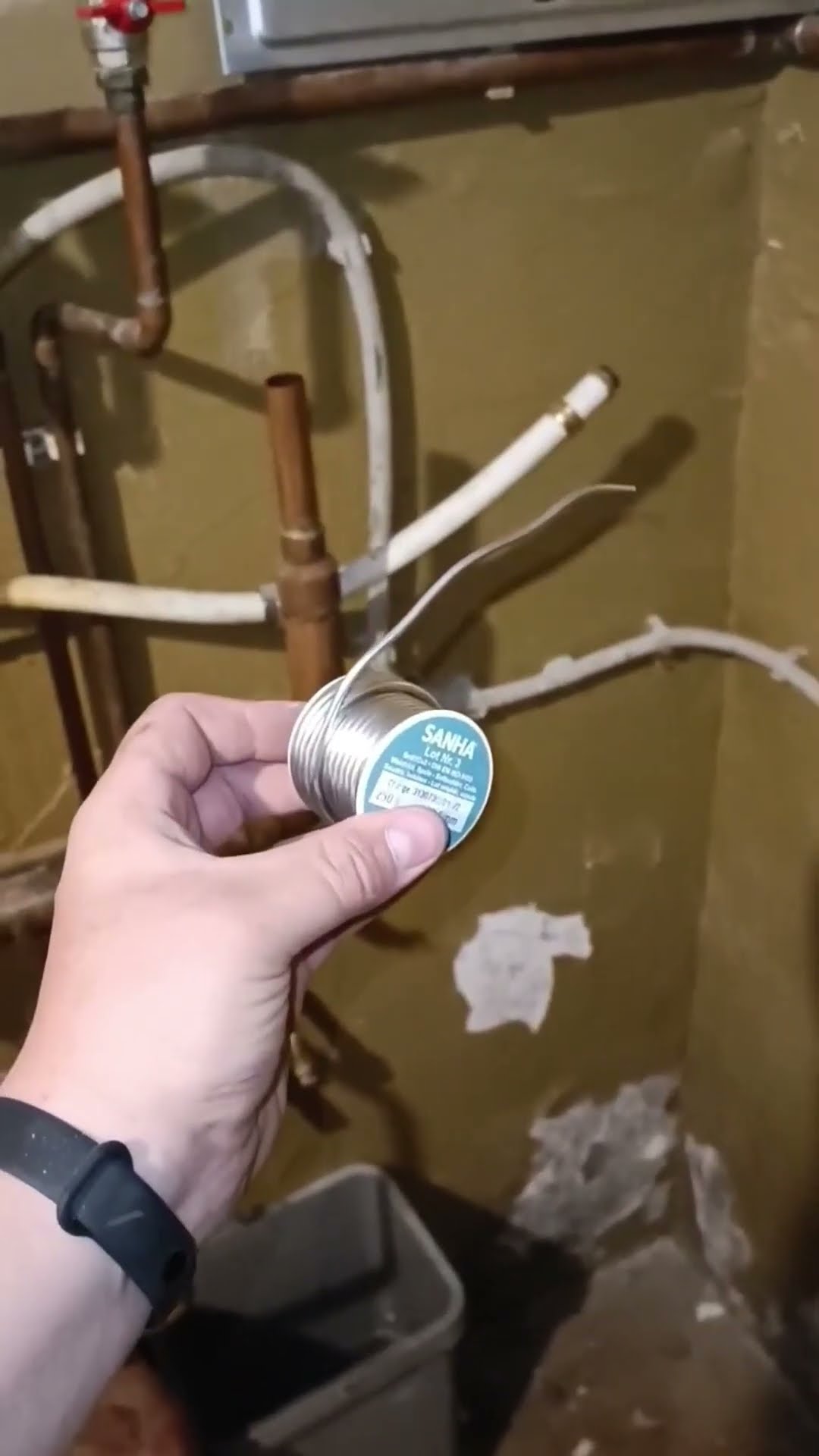

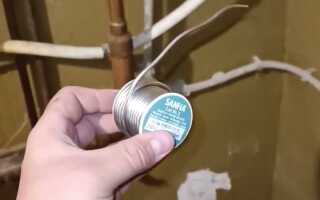

Для паяния используйте припой с содержанием серебра (не менее 2%), что улучшает прочность соединения и устойчивость к высоким температурам. Учитывайте, что диаметр труб и фитингов должен совпадать с допуском ±0,1 мм, чтобы избежать проблем при сборке.

Инструменты и материалы, необходимые для пайки медных труб

Для качественной пайки медных труб необходим точный набор инструментов и материалов, обеспечивающих надежное соединение и долговечность системы отопления.

• Паяльник или газовая горелка: для труб диаметром до 15 мм подойдет паяльник мощностью 150–200 Вт, для труб большего диаметра – газовая горелка с регулировкой пламени, обеспечивающая равномерный нагрев.
• Припой на основе меди с флюсом или флюсовая проволока: рекомендуются припои с температурой плавления от 600 до 700 °C, например, сплавы с содержанием меди и фосфора (фосфорная бронза).
• Флюс для меди: активные флюсы на основе ортофосфорной кислоты или пастообразные, обеспечивающие удаление оксидов и предотвращающие коррозию внутри соединения.
• Труборез: инструмент с роликами для точного и ровного реза труб без заусенцев.
• Обезжириватель: спиртовой или ацетон для тщательной очистки места пайки от жиров и загрязнений.
• Щетка из стальной или латунной проволоки: используется для удаления окислов и подготовки поверхности труб и фитингов.
• Напильник или шлифовальная шкурка: для снятия фасок и удаления мелких неровностей на торцах труб.
• Защитные перчатки и очки: обязательны для предотвращения ожогов и попадания флюса или металлов в глаза.
• Монтировочные зажимы или струбцины: фиксируют трубы и фитинги во время пайки, исключая смещение и обеспечивая точное соединение.

Комплекс этих инструментов и материалов гарантирует прочное и герметичное соединение медных труб в системе отопления, при условии правильной подготовки и технологии пайки.

Подготовка труб: резка, зачистка и калибровка перед пайкой

Резка медных труб выполняется специализированным труборезом, обеспечивающим ровный и гладкий срез без заусенцев. При использовании ножовки с мелким зубом срез необходимо выравнивать напильником. Диаметр трубы должен соответствовать проектным требованиям, обычно 12, 15, 18 или 22 мм для бытовых систем отопления.

После резки удаляют заусенцы с внутренней и наружной сторон трубы с помощью калибровочного инструмента или напильника с круглым сечением. Это обеспечивает плотное прилегание фитинга и предотвращает образование препятствий для потока теплоносителя.

Зачистка поверхностей – обязательный этап, для которого применяют специальные абразивные губки или металлические щетки. Поверхность трубы и внутреннюю часть фитинга очищают до блеска, устраняя окислы и загрязнения. Для контроля качества зачистки поверхность должна иметь равномерный серебристый оттенок без пятен и царапин.

Калибровка труб проводится с помощью расширителя, который восстанавливает круглую форму и правильный диаметр после резки. Это особенно важно для труб из мягкой меди, склонной к деформации. Неправильная калибровка ведет к неплотному соединению и ухудшению герметичности.

Все подготовленные участки перед пайкой обезжиривают спиртом или ацетоном для удаления жиров и масел, которые снижают качество соединения. Срок между зачисткой и пайкой не должен превышать 1 час, чтобы предотвратить повторное окисление меди.

Последовательность пайки медных соединений с использованием припоя

Подготовьте трубы и фитинги: очистите поверхности металлической щёткой или наждачной бумагой до блеска, удалите окислы и грязь. Обезжирьте детали ацетоном или спиртом.

Нанесите флюс на внутреннюю поверхность трубы и наружную поверхность фитинга. Флюс улучшит растекание припоя и предотвратит окисление во время нагрева.

Соберите соединение, плотно вставив трубу в фитинг. Удерживайте детали в неподвижном положении.

Нагревайте соединение газовой горелкой равномерно, концентрируя пламя на стыке. Температура пайки должна быть около 250–300 °C. Избегайте перегрева, чтобы не испортить металл и флюс.

Прикоснитесь к стыку припоем, позволяя ему расплавиться и заполнить пространство капиллярным эффектом. Не нагревайте припой напрямую пламенем.

После равномерного расплавления припоя уберите источник тепла и дайте соединению остыть естественным образом, не охлаждайте водой.

Излишки припоя удалите тряпкой, смоченной в растворителе, пока припой ещё горячий. Проверьте качество соединения: пайка должна быть ровной, без пустот и трещин.

По завершении обработайте соединение антикоррозийным составом для увеличения срока службы.

Контроль качества шва и устранение типичных дефектов пайки

Качественный шов при пайке медных труб обеспечивается плотным прилеганием деталей и равномерным распределением припоя. Основные признаки правильного шва:

• Однородный блестящий цвет без потемнений и пятен;
• Отсутствие трещин и пор;
• Ровная капелька припоя по всему соединению, без избытка или дефицита материала;
• Плотный контакт между трубой и фитингом, без зазоров.

Проверка качества выполняется визуально и тактильно. После остывания шов должен быть гладким, без острых выступов. При подозрении на дефекты рекомендуется провести тест на герметичность под давлением воды или воздуха.

Типичные дефекты и методы их устранения:

1. Неполный прогрев и плохое растекание припоя – причина в недостаточной температуре. Решение: увеличить время нагрева, использовать горелку с мощностью от 1000 до 1500 Вт, контролировать температуру около 300-350°C.
2. Образование трещин – связано с резким охлаждением или механическими нагрузками на горячий шов. Устранение: избегать сквозняков, дать шву остыть естественным путем, исключить деформацию труб сразу после пайки.
3. Поры и включения воздуха – появляются из-за загрязнений на поверхности или влажности. Устранение: тщательно очищать трубы и фитинги металлической щеткой, обезжиривать спиртом, сушить детали перед пайкой.
4. Избыток припоя и образование наплывов – нарушает геометрию и может привести к затруднениям при монтаже. Устранение: контролировать количество припоя, удалять излишки с помощью медной щетки до остывания.

При регулярной проверке и корректировке параметров пайки качество соединений быстро улучшается, что гарантирует долговечность системы отопления и отсутствие протечек.

Промывка и опрессовка системы после пайки труб

После завершения пайки медных труб обязательно выполните промывку системы для удаления остатков флюса и механических загрязнений. Для промывки используйте воду с температурой не выше 40°C, подавая её под давлением 2–3 бара через входные патрубки. Продолжительность промывки – не менее 15 минут, пока вода не станет прозрачной.

Для усиления очистки допускается применение специальных химических средств на основе фосфорной или лимонной кислоты, предназначенных для удаления остатков флюса, но их использование должно строго соответствовать инструкции производителя, чтобы избежать повреждения труб.

После промывки выполняется опрессовка системы с целью проверки герметичности соединений. Давление на опрессовке выбирается в 1,5 раза выше рабочего давления отопительной системы, но не более 10 бар. Давление поднимается постепенно в течение 5 минут и удерживается на заданном уровне 30 минут.

Зафиксируйте показания манометра в начале и конце опрессовки – падение давления более 0,05 бара указывает на наличие утечки и требует повторной проверки мест пайки.

Рекомендуется опрессовку проводить с использованием сухого воздуха или инертного газа, чтобы исключить попадание влаги и коррозионных процессов внутри труб.

Вопрос-ответ:

Какие инструменты и материалы нужны для пайки медных труб отопления своими руками?

Для работы понадобятся газовая горелка или паяльная лампа, припой для меди, флюс, специальные щетки или абразивная бумага для очистки труб, а также защитные перчатки и очки. Медные трубы и фитинги должны быть тщательно очищены перед пайкой, чтобы обеспечить надежное соединение.

Как правильно подготовить медные трубы перед пайкой?

Подготовка включает очистку поверхности труб и фитингов от оксидов, грязи и жира. Это можно сделать с помощью металлической щетки или наждачной бумаги. После очистки на место соединения наносят флюс, который помогает расплавленному припою равномерно растекаться и обеспечивать прочное сцепление между металлами.

Какие ошибки чаще всего допускают при пайке медных труб и как их избежать?

Одной из распространённых ошибок является недостаточный прогрев трубы, из-за чего припой не проникает глубоко и соединение получается ненадёжным. Также часто неправильно выбирают припой или флюс, либо забывают тщательно очистить поверхность. Чтобы избежать проблем, необходимо прогревать место соединения равномерно, использовать подходящий флюс и тщательно подготовить трубы перед пайкой.

Можно ли паять медные трубы отопления без специального оборудования и какой способ лучше всего подойдет новичку?

Для пайки медных труб нужно оборудование, позволяющее разогреть металл до температуры плавления припоя — обычно это газовая горелка или паяльная лампа. Новичкам стоит выбирать газовую горелку с регулируемым пламенем, она удобнее в управлении и позволяет лучше контролировать нагрев. Также важно проводить практические упражнения на небольших образцах перед работой с отопительной системой.

Как проверить качество выполненного соединения после пайки медных труб для отопления?

После остывания места пайки следует визуально осмотреть соединение — оно должно быть ровным, без трещин и пустот. Для дополнительной проверки проводят тест под давлением: систему заполняют водой и создают давление, наблюдая за местом соединения на предмет протечек. Если утечек нет и пайка выглядит равномерной, соединение считается надежным.

Какие инструменты понадобятся для пайки медных труб системы отопления своими руками?

Для пайки медных труб необходимы следующие инструменты: газовая горелка (лучше с регулируемым пламенем), паяльник или монтажный фен, насадка для очистки труб и фитингов (щетка или металлическая губка), напильник или шкурка для удаления окислов, флюс для пайки, припой на основе серебра или меди, а также защитные перчатки и очки. Наличие подручных материалов, таких как тряпки и спирт для обезжиривания поверхностей, также пригодится для качественной подготовки соединений.
