Люминесцентные светильники, несмотря на широкое распространение, уступают светодиодным аналогам по энергоэффективности, долговечности и безопасности. Средний срок службы люминесцентной лампы – около 8 000 часов, тогда как светодиодная лампа работает до 50 000 часов. При этом потребление электроэнергии у светодиодов в 1,5–2 раза ниже при одинаковой световой отдаче.
Переделка заключается в замене ламп типа Т8 или Т12 и демонтаже ЭПРА или ПРА (в зависимости от конструкции). Светодиодные лампы типа LED T8 подключаются напрямую к сети 220 В и не требуют дросселя или стартера. При установке важно учитывать схему подключения: одностороннюю или двустороннюю подачу питания на контакты лампы.
Безопасность – ключевой аспект при переделке. При отключении балласта и стартера необходимо изолировать или удалить ненужные провода, чтобы избежать короткого замыкания.
Как определить тип существующего люминесцентного светильника
Для корректной переделки светильника на светодиоды необходимо точно определить его тип. Это влияет на выбор подходящей LED-замены и способ подключения.
- Определите форму лампы: Самые распространённые – линейные (T8, T5) и компактные (CFL). Линейные – длинные трубки, компактные – изогнутые или U-образные.
- Проверьте диаметр трубки: T8 – 26 мм, T5 – 16 мм. Измерьте штангенциркулем. Это определяет совместимость с LED-лампой по габаритам.
- Посмотрите на маркировку: Обычно указана на цоколе или трубке. Например, «18W/840 T8» означает мощность, цветовую температуру и тип лампы.
- Изучите тип цоколя: У T8 – G13 (расстояние между штырями 13 мм), у T5 – G5 (5 мм). Несовместимость приведёт к невозмож
Что нужно демонтировать из старого светильника перед переделкой
Первым шагом необходимо снять люминесцентные лампы, аккуратно извлекая их из патронов. После этого отключите питание и снимите пластиковый или стеклянный рассеиватель, если он присутствует.
Далее удалите старый стартер – он обычно расположен в одном из патронов и представляет собой небольшой цилиндрический элемент. Затем следует демонтировать пускорегулирующий аппарат (ПРА), который управляет запуском ламп. В современных светильниках ПРА может быть балластом с дросселем и конденсатором; удалите все эти компоненты.
Провода, соединяющие ПРА с патронами и сетью питания, также подлежат отсоединению. При этом стоит проверить целостность проводки – при повреждениях рекомендуется заменить проводку перед установкой светодиодной платы.
Обязательно удалите металлические элементы крепления ламп и патронов, которые не будут использоваться, чтобы избежать короткого замыкания и обеспечить удобство монтажа новой схемы.
Необходимо учитывать, что светодиодные модули питаются напрямую от сети через драйвер, поэтому все компоненты, связанные с запуском и стабилизацией люминесцентных ламп, должны быть полностью удалены.
Как выбрать подходящие светодиодные лампы для замены
При замене люминесцентных светильников на светодиодные важно учитывать параметры, обеспечивающие совместимость и эффективность. В первую очередь обращайте внимание на мощность: светодиодная лампа должна обеспечивать световой поток, сопоставимый с люминесцентной. Например, замена лампы T8 мощностью 36 Вт требует светодиодной лампы с яркостью около 3500–4000 люмен.
Следующий ключевой параметр – длина и форма лампы. Для стандартных люминесцентных трубок T8 и T5 выбирайте светодиодные лампы с точно такими же физическими размерами, чтобы они без проблем поместились в существующий корпус.
Цветовая температура напрямую влияет на восприятие освещения. Для рабочих помещений оптимальна температура 4000–4500 К (нейтральный белый свет), обеспечивающая естественную цветопередачу и комфорт для глаз.
Индекс цветопередачи (CRI) должен быть не ниже 80, чтобы цвета в помещении выглядели естественно и насыщенно. Низкий CRI приводит к искажению оттенков, что недопустимо для офисов, магазинов и жилых помещений.
Особое внимание уделите способу подключения. Если планируется сохранить балласт люминесцентного светильника, нужна светодиодная лампа, совместимая с электросхемой с балластом. При полной переделке светильника балласт удаляется, и лампа подключается напрямую к сети 220 В.
Обязательно выбирайте лампы с защитой от пульсаций и стабилизированным драйвером – это предотвращает мерцание и увеличивает срок службы. Наличие сертификатов соответствия гарантирует качество и безопасность эксплуатации.
Как правильно отключить ПРА и стартер в светильнике
Перед началом работы отключите питание светильника на распределительном щите. Безопасность – приоритет.
Отключение ПРА (пускорегулирующего аппарата): Найдите плату ПРА – она обычно установлена рядом с лампой и содержит конденсаторы и катушки. Отсоедините провода, идущие к лампе, идущие от ПРА. Обычно ПРА подключается последовательно к лампе, поэтому необходимо разорвать цепь на выходе с ПРА.
Внимательно изолируйте снятые контакты. Рекомендуется оставить ПРА в корпусе светильника, если есть возможность, либо полностью удалить его, чтобы освободить место для драйвера светодиодов.
Отключение стартера: Стартер расположен в патроне или отдельном держателе и подключен параллельно лампе. Его необходимо полностью удалить, отсоединив провода, и заизолировать оголённые участки. Наличие стартера в цепи с LED-лампой может привести к неправильной работе или повреждению.
Важно: при удалении ПРА и стартера следует проверить целостность проводки, исключить наличие повреждений, чтобы избежать коротких замыканий. После отключения все провода должны быть надежно зафиксированы и изолированы.

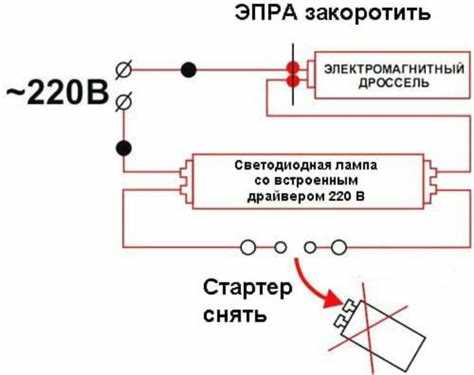

Схема подключения светодиодных ламп вместо люминесцентных
Для замены люминесцентных ламп на светодиодные необходимо полностью удалить пускорегулирующую аппаратуру: стартер, балласт и лампу. Светодиодная лампа подключается напрямую к сети питания 220 В через патрон.
После удаления балласта и стартера проверьте целостность проводки и исправность патронов. Патроны должны быть рассчитаны на напряжение сети и иметь надежный контакт с лампой. Подключение проводится по схеме «фаза-ноль» напрямую к патронам с соблюдением полярности, если она предусмотрена в конструкции светодиодной лампы.
Если светильник оснащен защитным корпусом с металлическим основанием, обязательно заземлите конструкцию для безопасности. Использование дополнительных пускателей и дросселей в цепи светодиодных ламп недопустимо и может привести к выходу из строя ламп.
При подключении двух и более светодиодных ламп в одном светильнике каждый патрон подключается параллельно к сетевому напряжению. Важно использовать только лампы, совместимые с питанием 220 В без внешнего драйвера, иначе потребуется дополнительная схема с драйвером.
После подключения включите питание и проверьте работоспособность всех светодиодных ламп. Если лампы не загораются или мерцают, перепроверьте отсутствие остатков пускорегулирующей аппаратуры и надежность контактов.
Что учесть при проверке и тестировании после переделки
Первым этапом необходимо убедиться в правильности подключения светодиодных модулей. Проверьте соответствие полярности, так как неправильное подключение может привести к выходу из строя светодиодов.
Измерьте напряжение питания светильника. Для светодиодных ламп обычно требуется стабильное напряжение в диапазоне 12–24 В постоянного тока. Перепады более ±5% могут вызвать мерцание или сокращение срока службы.
Проверьте ток через светодиоды мультиметром в режиме амперметра. Оптимальный ток для большинства модулей – 20–30 мА на светодиод. Превышение приведет к перегреву и быстрому износу.
Оцените качество пайки и надежность контактов. Механические вибрации или температурные перепады могут ослабить соединения, что вызовет нестабильную работу светильника.
Обязательно протестируйте светильник на тепловую нагрузку. Через 30–60 минут работы измерьте температуру корпуса и радиатора: она не должна превышать 60 °C. При превышении необходима доработка системы охлаждения.
Проверьте равномерность освещения и отсутствие мерцания с помощью частотного детектора или камеры смартфона. Частоты мерцания выше 100 Гц могут не восприниматься глазом, но влияют на усталость и комфорт.
Для безопасности измерьте ток утечки на корпус светильника и на землю, особенно если переделка связана с сетевым питанием. Значение не должно превышать 0,5 мА, чтобы избежать риска поражения электрическим током.
Проверьте работу светильника при повторных включениях и выключениях – не менее 100 циклов. Это выявит возможные проблемы с драйвером или контактами, которые могут проявиться при эксплуатации.
В конце проведите проверку совместимости с выключателями, диммерами или системами автоматизации, если они предусмотрены. Неправильный выбор драйвера или модуля может привести к нестабильной работе или повреждению компонентов.
Какие меры безопасности соблюдать при переделке светильника
Перед началом работ необходимо полностью обесточить светильник. Проверка отключения должна производиться тестером или мультиметром, а не на глаз. Отключение только выключателем недостаточно – требуется обесточивание через автомат в щитке.
При работе с люминесцентными светильниками следует учитывать наличие ПРА (пускорегулирующих аппаратов) – они могут содержать конденсаторы, сохраняющие заряд даже после отключения. Разрядку конденсаторов выполнять через резистор не менее 2 кОм и мощностью от 2 Вт.
- Работать только в сухом помещении, исключить доступ влаги к токоведущим частям.
- Использовать диэлектрические инструменты с изолированными ручками.
Вопрос-ответ:
Можно ли оставить старый корпус светильника при переделке на светодиоды?
Да, в большинстве случаев корпус можно сохранить. Главное — удалить или обесточить пускорегулирующую аппаратуру, которая использовалась с люминесцентными лампами (дроссель, стартер). Вместо них устанавливаются светодиодные модули или лампы с соответствующим типом подключения. Это позволяет сэкономить и использовать уже имеющееся оборудование. Однако перед установкой нужно убедиться, что корпус не повреждён, не имеет следов перегрева и обеспечивает достаточный теплоотвод для новых источников света.
Можно ли переделать люминесцентный светильник на светодиоды самостоятельно, и какие для этого понадобятся материалы?

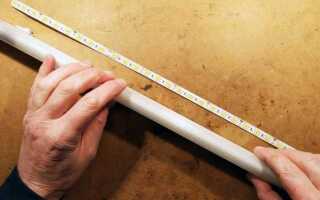

Да, переделать люминесцентный светильник на светодиоды можно самостоятельно, но важно соблюдать несколько важных шагов. В первую очередь вам понадобятся светодиодные полосы или специальные светодиодные модули, которые подходят по размеру и мощности для замены. Также необходимо будет подобрать блок питания, который будет соответствовать мощности светодиодов, и возможно, радиатор для охлаждения. Не забудьте о проводах, соединительных элементах и, если нужно, корпусе для установки нового источника света. Важно учитывать, что процесс требует знаний в электрике и соблюдения всех мер безопасности.
Какие шаги нужно выполнить для переделки люминесцентного светильника на светодиоды?
Для переделки люминесцентного светильника на светодиоды потребуется выполнить несколько этапов. Первым шагом будет отключение питания и демонтаж старой лампы и балласта. Затем нужно удалить старую проводку и заменить её на новую, подходящую для светодиодов. Светодиодные панели или лампы устанавливаются в корпус светильника. Важно заменить старый балласт на драйвер для светодиодов, чтобы обеспечить правильное напряжение и ток для новых ламп. Завершающий этап – проверка работы устройства и его подключение к электросети. Переделка также может потребовать использования переходников для правильной фиксации светодиодов в корпусе светильника.
Можно ли самостоятельно переделать люминесцентный светильник на светодиоды, или нужно обращаться к специалисту?
Вопрос зависит от ваших навыков работы с электричеством и знания основ безопасности. Если у вас есть опыт в работе с электрическими приборами, вы можете выполнить переделку самостоятельно. Однако важно помнить, что при неправильной установке можно повредить светильник или создать опасность короткого замыкания. Если вы не уверены в своих силах, лучше обратиться к специалисту. Электрическая безопасность всегда должна быть на первом месте, особенно при замене компонентов, таких как балласт или драйвер для светодиодов.
