Надёжная система заземления в гараже критически важна при подключении сварочного аппарата, компрессора, зарядного устройства и другой электросети, особенно в случае отсутствия заводского контура заземления. Ошибки в монтаже могут привести к поражению электрическим током или выходу техники из строя. Правильная реализация заземления обеспечивает безопасную эксплуатацию оборудования и защиту от перенапряжений.
Для устройства заземления потребуется минимум три металлических электрода (чаще – арматура Ø16 мм или уголок 50×50 мм) длиной не менее 2 метров. Электроды забиваются в землю с интервалом около 1,2–1,5 метра, формируя треугольник. Их соединяют между собой стальной полосой шириной не менее 40 мм или арматурой не тоньше 10 мм. Все соединения свариваются, а не скручиваются – только это обеспечивает долговременный и надёжный контакт.
Подключение заземляющего контура к щиту в гараже осуществляется через медный или оцинкованный провод сечением не менее 16 мм². Для входа провода в гараж рекомендуется использовать герметичную пластиковую гофру. Внутри распределительного щита провод подключается к отдельной заземляющей шине, при этом обязательно проверяется отсутствие потенциала между нулём и землёй.
Перед эксплуатацией заземления необходимо измерить сопротивление заземляющего контура с помощью мегаомметра или специализированного тестера. Для бытового гаража сопротивление должно быть не выше 4 Ом. При превышении этого значения контур необходимо доработать – увеличить количество электродов или глубину их заглубления.
Заземление в гараже своими руками: пошаговая инструкция

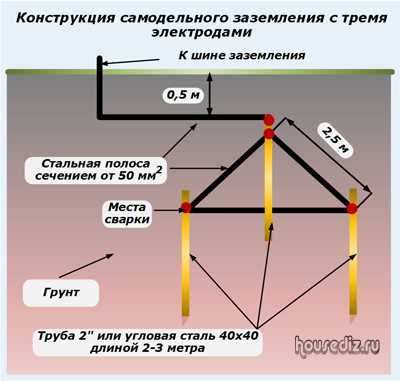

Для эффективного заземления потребуется: 3 стальных уголка длиной по 2,5 м (сечение не менее 50×50 мм), стальная полоса сечением 40×4 мм длиной около 10 м, сварочный аппарат, молоток, лопата и болгарка. Работы начинаются с подготовки участка на улице рядом с гаражом.

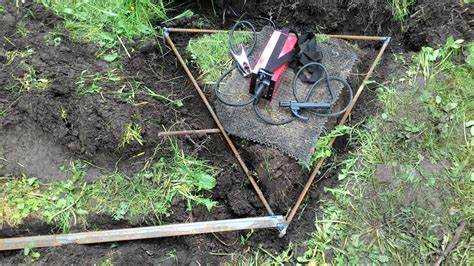

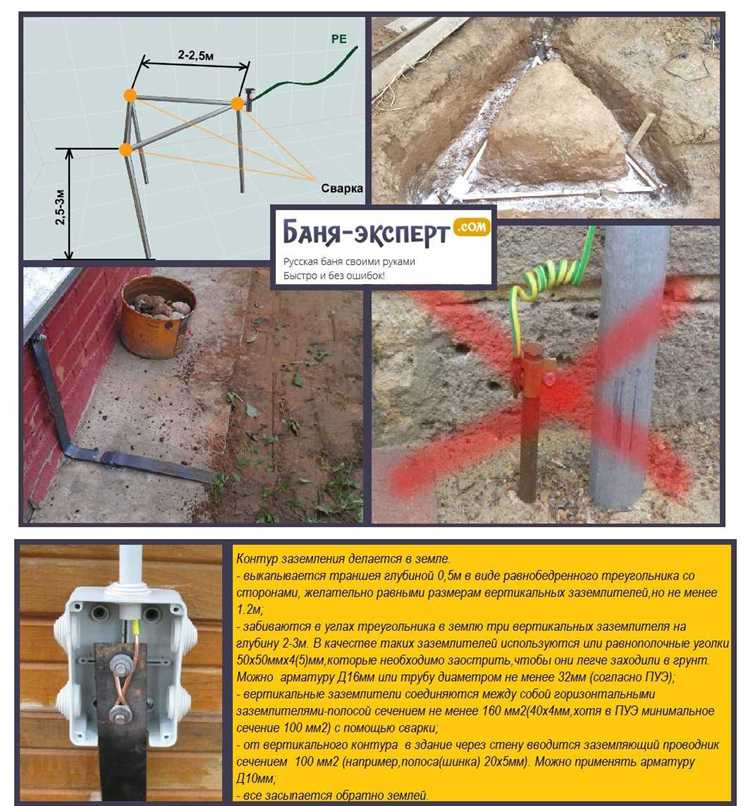

Выкопайте траншею в форме равностороннего треугольника со стороной 2,5–3 м и глубиной 0,5–0,7 м. В углах вбейте уголки вертикально в землю, оставив над поверхностью не более 10 см. Для надежности уголки забивают до полного заглубления кувалдой. Между уголками привариваются отрезки полосы – контур должен быть замкнутым.

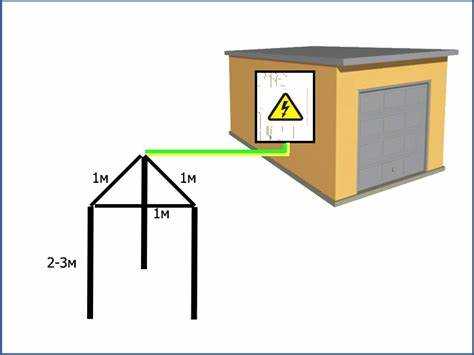

От одного из углов протяните полосу до стены гаража и заведите внутрь через отверстие в фундаменте. Полоса крепится к стене на анкера. Внутри гаража установите клеммную коробку и зафиксируйте шину заземления. Полосу внутри приваривайте к шине, а клеммы с проводами от розеток и оборудования крепите к шине болтовым соединением с гайками и гроверами.
Перед засыпкой проверьте сопротивление заземляющего контура – оно не должно превышать 4 Ом для однофазной сети. Измерение проводится мегаомметром или тестером с функцией измерения сопротивления заземления. Если сопротивление выше, увеличьте глубину или добавьте электрод. После проверки засыпьте траншею грунтом без строительного мусора.
Все сварочные соединения должны быть очищены от шлака и покрыты антикоррозионным составом. Места ввода в гараж – герметизировать. Дополнительно подключите УЗО и проверьте целостность проводки.
Как выбрать место для заземляющего контура в гараже
Контур заземления должен размещаться на участке с наименьшим электрическим сопротивлением грунта. Идеально – глинистая или влажная почва. Сухой песок и скальные породы не подходят. Минимальное расстояние от фундамента – 1,5 метра, чтобы избежать влияния токов утечки на бетонные конструкции.
Выбирайте место, свободное от подземных коммуникаций. Используйте план участка или закажите георадарное исследование, если данных нет. При наличии подземных труб или кабелей копка запрещена.
Глубина промерзания грунта в вашем регионе – ключевой параметр. Контур должен быть ниже этой отметки минимум на 0,5 м. Например, если в вашем регионе грунт промерзает до 1,2 м, глубина установки заземлителей – не менее 1,7 м.
Избегайте размещения контура вблизи сливных ям, колодцев и мест возможного подтопления. Повышенная влажность ускоряет коррозию стальных элементов. Если другого варианта нет – используйте оцинкованные или медные заземлители.

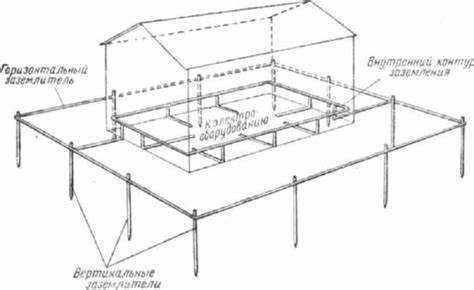

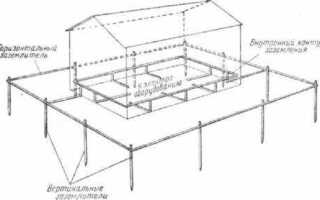

Для вертикальных электродов требуется площадь не менее 2×2 м. Если планируется Т-образный или треугольный контур, обеспечьте доступ для сварки и обслуживания с трёх сторон. Расстояние между электродами – 1,2–1,5 м, длина каждого – не менее 2,5 м.
Учитывайте возможность подключения к гаражу техники и оборудования в будущем. Контур должен быть размещён так, чтобы обеспечить короткий и прямой путь токопроводящей перемычки к распределительному щиту.
Какие материалы и инструменты понадобятся для монтажа заземления
Для обустройства заземления в гараже потребуется строго определённый перечень материалов и инструментов. Их выбор напрямую влияет на надёжность и долговечность системы.
- Стальной уголок 50×50 мм – длиной не менее 2,5 м. Используется в качестве заземлителей, которые вбиваются в землю. Предпочтительно выбирать оцинкованный металл для защиты от коррозии.
- Стальная полоса 40×4 мм – применяется для соединения заземлителей между собой и для прокладки от штырей до ввода в гараж. Допустима как горячекатаная, так и оцинкованная полоса.
- Сварочный аппарат – необходим для прочного соединения элементов заземляющего контура. Болтовое соединение не рекомендуется из-за подвижности грунта.
- Молот или кувалда весом от 5 кг – для забивания заземлителей в грунт. При плотной почве может потребоваться бур или отбойный молоток.
- Болгарка с отрезным кругом по металлу – для нарезки уголка и полосы по нужной длине.
- Измеритель сопротивления заземления (мегаомметр или мультиметр с соответствующей функцией) – для проверки готовности системы и соответствия нормативам (сопротивление не более 4 Ом).
- Лопата или садовый бур – для выкапывания траншей глубиной 0,5–0,7 м под соединительную полосу.
- Защитные средства – перчатки, защитные очки и обувь с металлическим носком при работе с тяжёлым и острым инструментом.
При монтаже на сложных или скальных грунтах дополнительно потребуются антикоррозийные покрытия, например, битумная мастика или грунтовка ГФ-021 для обработки мест сварки и соединений.
Как рассчитать глубину и длину заземляющих электродов
Для бытового гаража в условиях средней влажности почвы сопротивление заземляющего контура не должно превышать 4 Ом. Чтобы этого достичь, необходимо правильно подобрать длину и глубину заземляющих электродов с учётом удельного сопротивления грунта.
Удельное сопротивление глинистой почвы составляет около 30 Ом·м, супеси – 100 Ом·м, песчаной – до 300 Ом·м. В средней полосе России чаще всего встречается суглинок с показателем 50–80 Ом·м. Принимаем 60 Ом·м для расчёта.
Используем вертикальные стальные штыри диаметром не менее 16 мм. Стандартная формула для расчёта сопротивления одного электрода: R = ρ / (2πL) · ln(4L/d), где ρ – удельное сопротивление грунта, L – длина штыря, d – его диаметр.
Подставляя значения: при L = 2,5 м и d = 0,016 м получаем R ≈ 21 Ом. Для достижения общего сопротивления менее 4 Ом потребуется минимум 3 таких электрода, соединённых стальной полосой в треугольник или линию с расстоянием между штырями не менее 2,5 м.
Глубина установки зависит от промерзания почвы. В средней полосе минимальная глубина – 2 м. Эффективнее – 2,5–3 м, так как влажность и проводимость ниже уровня промерзания стабильнее. Увеличение длины штырей до 3 м позволяет снизить сопротивление до 16 Ом на один электрод, соответственно, можно использовать только два.
Если грунт сухой или песчаный, длину увеличивают до 3–4 м, либо используют большее количество штырей. Перед расчётом желательно измерить фактическое сопротивление почвы мегомметром или ориентироваться на данные геологических служб региона.
Порядок копки траншеи и установки электродов

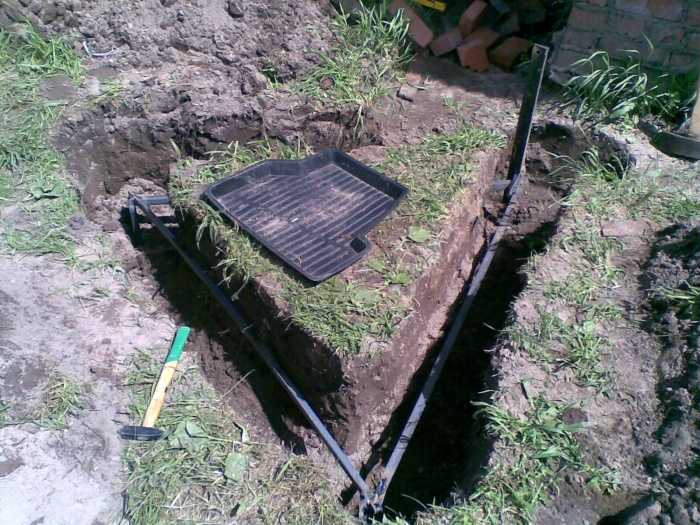

Для заземляющего контура выкапывается траншея глубиной 0,7–1 м и шириной 30–40 см. Если грунт плотный, глубину увеличивают до 1,2 м. Форма траншеи – замкнутый треугольник или прямая линия вдоль стены гаража с отводом под заземляющий провод.
Электроды – металлические прутья длиной не менее 2–2,5 м и диаметром от 16 мм (сталь) или 10 мм (оцинкованная арматура). Их вбивают в дно траншеи вертикально с шагом 2,5–3 м. Убедитесь, что каждый электрод входит в грунт минимум на 1,5 м. Для плотной земли используйте перфоратор с насадкой или бур.
Соединение электродов выполняется металлической полосой шириной 40 мм и толщиной не менее 4 мм или круглым прутом диаметром от 10 мм. Все соединения свариваются, не допускается болтовое крепление. Сварные швы зачищаются до металлического блеска, затем покрываются антикоррозийным составом.
Заземляющий провод от контура к вводному щиту прокладывается в земле на глубине не менее 50 см. Используется цельный медный или стальной провод сечением не менее 16 мм². В местах выхода провод защищается гофрой или трубой.
Как правильно соединить заземляющие элементы между собой

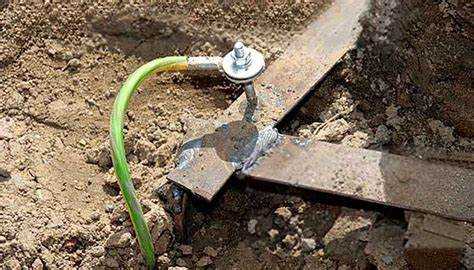

Для надежного заземления в гараже все элементы системы необходимо соединить проводниками из меди или оцинкованной стали с сечением не менее 6 мм². Основной способ соединения – сварка точечная или сплошная, обеспечивающая низкое сопротивление контакта и долговечность. В местах, где сварка невозможна, применяют болтовые соединения с гайками и гроверами из нержавеющей стали для предотвращения окисления и ослабления контакта.
Стыки проводников должны быть тщательно очищены от ржавчины и загрязнений, затем обработаны антикоррозийным составом или графитной смазкой. Все болтовые соединения рекомендуется регулярно проверять на надежность и затягивать при необходимости. Расстояние между точками соединения не должно превышать 1 метр, чтобы избежать повышения сопротивления цепи.
Собирая контур заземления, шины и провода соединяют так, чтобы обеспечить минимальное число соединений и прямой путь тока на землю. Запрещается использовать пайку, так как она подвержена разрушению под воздействием вибраций и температуры. Для соединения в местах с повышенной влажностью рекомендуется применять герметичные соединительные коробки.
При выполнении соединений важно учитывать коэффициент расширения металлов, особенно при комбинировании меди и стали: между ними необходимо ставить специальные переходные элементы или использовать медные зажимы с покрытием из латуни.
Подключение заземления к электрощиту в гараже
- Подготовка проводника:
- Используйте медный провод сечением не менее 6 мм² для гаражных систем.
- Снимите изоляцию на длину 30–40 мм, чтобы обеспечить плотный контакт.
- Огрунтуйте оголенный участок провода для предотвращения коррозии.
- Крепление проводника:
- Закрепите провод на шине PE с помощью болтового соединения с пружинной шайбой для надежного прижима.
- Проверяйте отсутствие люфта и окислов на контактных поверхностях.
- Маркировка и защита:
- Провод заземления должен быть обозначен зеленовато-желтой изоляцией или маркировкой.
- Прокладывайте провод в гофре или пластиковом канале, защищая от механических повреждений.
- Проверка целостности:
- Измерьте сопротивление заземления, оно должно быть не выше 4 Ом для безопасной эксплуатации.
- Проверьте надежность контакта на клемме под нагрузкой с помощью мультиметра.
- Документирование:
- Занесите данные о сопротивлении и дату подключения в эксплуатационный журнал электрощита.
Соблюдение этих этапов гарантирует эффективное и безопасное заземление, исключающее риск поражения электрическим током в гараже.
Проверка сопротивления заземляющего контура мультиметром
Для точной проверки сопротивления заземляющего контура понадобится цифровой мультиметр с функцией измерения сопротивления в диапазоне от 0 до 100 Ом. Идеальное сопротивление контура должно быть не выше 4 Ом, оптимальный уровень – до 1 Ом.
Перед началом измерений отключите все приборы, подключённые к контуру, чтобы избежать влияния посторонних цепей. Подготовьте щупы мультиметра: красный подключается к заземляющему электроду, чёрный – к контрольному заземляющему проводнику.
Измерение выполняется в несколько этапов. Сначала соедините щупы непосредственно с заземляющим электродом и защитным проводом. Фиксируйте показания мультиметра после стабилизации значений. Если сопротивление превышает 4 Ом, необходимо проверить качество соединений, состояние электродов и глубину установки заземлителей.
Для более точной диагностики применяйте метод трёхточечного измерения: дополнительно подключите третий электрод, расположенный на расстоянии не менее 20 метров от основного, и замерьте сопротивление между электродами поочерёдно. Это выявит локальные дефекты или коррозию.
Регулярная проверка сопротивления заземляющего контура важна не реже одного раза в год и после любых ремонтных работ с электрооборудованием в гараже.
Ошибки при установке заземления и как их избежать
Частая ошибка – неправильный выбор места для заземлителя. Необходимо размещать его в увлажнённом грунте, избегая песчаных и каменистых участков, где сопротивление грунта выше. Перед установкой обязательно измерьте удельное сопротивление почвы.
Использование материала с низкой коррозионной стойкостью приводит к быстрому разрушению контура. Рекомендуется применять стальные оцинкованные или медные электроды с гарантией не менее 10 лет.
Недостаточная глубина погружения заземлителей снижает эффективность контура. Минимальная глубина – 2 метра, чтобы выйти за зону сезонного промерзания и обеспечить стабильный контакт с грунтом.
Ошибкой является соединение электродов сваркой без антикоррозийной обработки. После сварки необходимо покрыть места шва битумной мастикой или использовать специальные защитные составы.
Неправильное крепление проводника к заземлителю снижает надежность. Следует применять болтовые соединения с пружинными шайбами и регулярно проверять их затяжку.
Отсутствие проверки сопротивления контура после монтажа – критичная ошибка. Измерения следует проводить специальным прибором – мегаомметром, чтобы убедиться, что сопротивление не превышает 4 Ом.
Пренебрежение нормами и стандартами (ПУЭ, ГОСТ) приводит к неправильному расчету количества электродов и длины проводника. Следуйте нормативным документам для правильного проектирования контура.
Вопрос-ответ:
Как определить, нужно ли делать заземление в гараже?
Если в гараже используются электроприборы, особенно с металлическим корпусом, и подключение идет от электросети без отдельного защитного проводника, заземление необходимо для безопасности. Оно снижает риск поражения электрическим током при замыкании или повреждении изоляции.
Какие материалы и инструменты понадобятся для устройства заземления своими руками?
Для монтажа заземления обычно требуются: медный или стальной заземляющий провод, металлические штыри или пластины для контура, сварочный аппарат или крепежные элементы, молоток, измеритель сопротивления, лопата для копки траншеи. Важно выбрать металл, устойчивый к коррозии, чтобы система служила долго.
Как правильно установить заземляющий контур в гараже?
Сначала копают траншею глубиной около метра для установки заземлителей — стальных уголков или арматуры. Их забивают вертикально или укладывают горизонтально, соединяют между собой проводом или сваркой, формируя замкнутый контур. Контур соединяют с входящим в гараж электрощитком. После установки обязательно проверяют сопротивление заземления специальным прибором, чтобы убедиться, что оно соответствует нормам.
Можно ли использовать металлический корпус гаража как заземление?
Металлический корпус гаража не следует использовать как единственный элемент заземления, так как он может не обеспечивать надежный контакт с землей и не гарантирует нужного уровня безопасности. Лучше создать отдельный заземляющий контур, который будет отвечать требованиям безопасности и обеспечит защиту от токов утечки.
Какие ошибки чаще всего допускают при самостоятельном монтаже заземления в гараже?
Типичные ошибки — недостаточная глубина установки заземлителей, использование корродирующих материалов без защиты, плохое соединение между элементами контура, отсутствие проверки сопротивления, а также игнорирование требований местных электротехнических норм. Все это может привести к снижению эффективности системы и повышению опасности для пользователя.
Как правильно выбрать место для установки заземляющего контура в гараже?
Выбор места для заземления зависит от особенностей участка и конструкции гаража. Обычно выбирают участок с влажной почвой — там сопротивление заземления будет ниже. Следует избегать близости к фундаменту здания и трубам водоснабжения, чтобы исключить коррозию и повреждения. Также стоит учитывать доступность для проведения работ и последующего контроля состояния заземления.
