Эффективность водяного отопления напрямую зависит от качества циркуляции теплоносителя внутри радиаторов. От равномерного распределения температуры по всей поверхности секций зависит не только уровень теплового комфорта в помещении, но и общий расход энергии. Некачественная циркуляция может привести к снижению КПД системы до 30%, особенно в двухтрубных магистралях при отсутствии балансировочных вентилей.
В стандартных алюминиевых и биметаллических радиаторах вода движется по вертикальным и горизонтальным каналам. При нижнем подключении типичный поток проходит через нижний коллектор, поднимается вверх по вертикальной секции и выходит через верхний коллектор. Нарушение этого маршрута из-за воздушных пробок, засоров или ошибок монтажа приводит к локальному перегреву и неравномерному распределению тепла.
Для обеспечения стабильной циркуляции важно соблюдать оптимальную скорость потока – от 0,2 до 0,5 м/с. При слишком низкой скорости возникает риск образования застойных зон, а при превышении 0,7 м/с – шумы и эрозия внутренних стенок. Подбор циркуляционного насоса должен учитывать гидравлическое сопротивление трубопровода, количество радиаторов и этажность здания.
Рекомендуется использовать радиаторы с увеличенным внутренним сечением каналов при установке в длинные ветки системы. Также желательно применять автоматические воздухоотводчики и краны Маевского на каждой батарее для исключения воздушных пробок, особенно при верхнем розливе или сложной геометрии трубопровода.

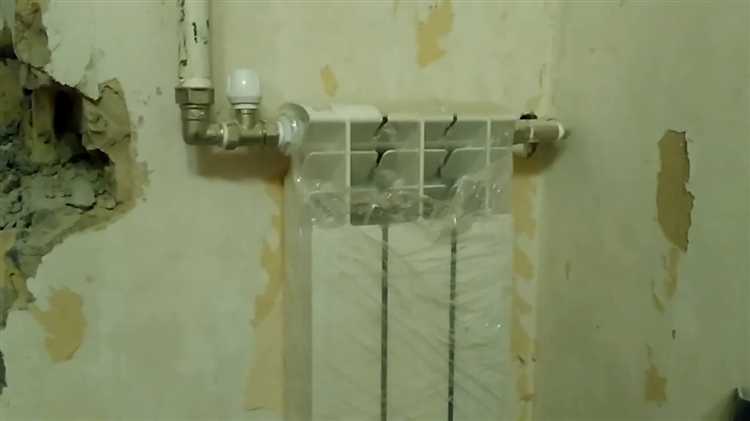

Как выбрать подходящую схему подключения радиатора
Выбор схемы подключения радиатора напрямую влияет на эффективность теплоотдачи и равномерность циркуляции воды. Неправильная схема может снизить КПД до 30%.
- Диагональное подключение – оптимально при длине радиатора более 12 секций. Подача осуществляется сверху с одной стороны, обратка – снизу с противоположной. Обеспечивает равномерный прогрев всей поверхности.
- Боковое одностороннее – подходит для радиаторов до 10 секций. Простое в монтаже. При превышении длины теплоотдача снижается в среднем на 15% из-за неравномерного прогрева дальних секций.
- Нижнее подключение – актуально для скрытой разводки труб и эстетичного вида. Менее эффективно: потери тепла могут достигать 20% по сравнению с диагональным способом. Требует качественной балансировки системы.
- Седельное подключение (снизу на обеих сторонах) используется редко. Возможны завоздушивания и ухудшение циркуляции. Рекомендуется только при наличии насосной циркуляции и малом количестве секций.
При естественной циркуляции избегайте нижнего подключения: сопротивление потоку воды возрастает, циркуляция ослабляется. В системах с насосом возможны любые схемы, но при этом необходим гидравлический расчет для балансировки.
- Определите длину радиатора: от этого зависит целесообразность диагональной схемы.
- Учитывайте тип системы: гравитационная или принудительная.
- Расположение подводящих труб: чем короче путь, тем выше эффективность.
- Наличие термостатов и запорной арматуры: важно при нижнем подключении для регулировки.
Для повышения эффективности при любом подключении рекомендуется установка воздухоотводчика в верхней части радиатора и кранов Маевского.
Влияние уклона труб на скорость движения воды
Уклон трубопровода непосредственно влияет на гидравлическое сопротивление и, как следствие, на скорость циркуляции теплоносителя в системе отопления. При естественной циркуляции минимальный уклон подающей трубы должен составлять не менее 10 мм на 1 метр длины, а обратной – в сторону котла. Это обеспечивает устойчивое движение воды под действием гравитации.
При недостаточном уклоне возникают застойные зоны и воздушные пробки, замедляющие теплообмен. Превышение рекомендуемого уклона, более 30 мм на метр, увеличивает скорость потока, но может привести к шуму и неравномерному прогреву радиаторов из-за турбулентных завихрений.
В системах с принудительной циркуляцией насос компенсирует уклон, но даже в этом случае желательно сохранять уклон не менее 3–5 мм на метр, особенно при протяжённых горизонтальных участках. Это упрощает запуск системы и удаление воздуха.
На практике, оптимальный уклон обеспечивает баланс между минимальными потерями давления и равномерной скоростью движения теплоносителя, особенно при переходе труб с одного уровня на другой. Важно избегать участков с обратным уклоном, так как это вызывает резкое снижение скорости и нарушает циркуляцию.
Что происходит при завоздушивании системы
Завоздушивание возникает, когда в контуре отопления скапливаются воздушные пробки, блокирующие нормальное движение теплоносителя. В радиаторе при этом температура падает неравномерно: верхняя часть остаётся холодной, нижняя может прогреваться частично. Это указывает на нарушение циркуляции.
Причина – попадание воздуха через негерметичные соединения, при сливе/заполнении системы или при недостаточном давлении. Давление в системе при завоздушивании часто падает на 0.1–0.3 бар. Это снижает эффективность работы насоса, особенно в закрытых системах с мембранным расширительным баком.
Если воздух скапливается в подающем стояке, это полностью блокирует подачу тепла в радиаторы ниже. При наличии автоматических воздухоотводчиков они могут не справляться, если установлены в неверных точках – например, вне верхних точек стояков или коллекторов.
Рекомендации: перед запуском системы – развоздушивание через ручные клапаны (краны Маевского) в каждом радиаторе. После запуска – контроль давления (должно быть 1.0–1.5 бар для двухэтажного дома). Проверка уровня воды в расширительном баке и отсутствие подсоса воздуха в насосной группе обязательны.
Игнорирование завоздушивания приводит к перегреву котла, кавитации в насосе и локальному промерзанию труб в неотапливаемых зонах.

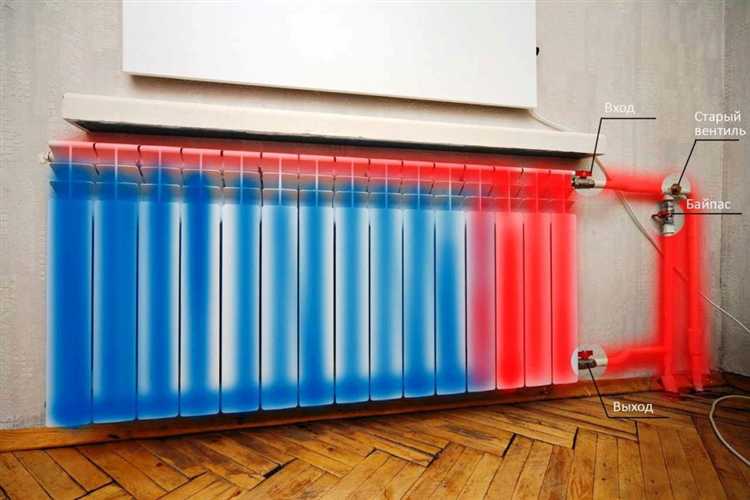

Роль байпаса в однотрубной системе отопления
- Без байпаса весь поток теплоносителя проходит через радиатор, что приводит к значительным теплопотерям на каждом участке, особенно в многоэтажных зданиях.
- Наличие байпаса позволяет направить лишь часть потока через радиатор, а остальную – далее по трубе, сохраняя температуру для последующих отопительных приборов.
- Диаметр байпаса должен быть на один размер меньше диаметра основной трубы. Например, при трубе Ø32 мм рекомендуется байпас Ø25 мм. Это предотвращает полное прохождение теплоносителя мимо радиатора.
При установке термостатических клапанов байпас обязателен. Закрытие клапана без байпаса полностью блокирует поток, что нарушает циркуляцию во всей системе.
- В принудительных системах с циркуляционным насосом байпас может быть снабжен обратным клапаном для предотвращения обратного тока в режиме остановки насоса.
- В самотечных системах байпас должен быть прямым, без заужений и фитингов, способных создать гидравлическое сопротивление.
Неправильное расположение байпаса, особенно при его подключении с уклоном в сторону радиатора, вызывает локальные завоздушивания и ухудшение теплоотдачи. Оптимальное подключение – строго горизонтальное, на минимальном расстоянии от подводящих труб.
Для настройки распределения потока на байпас можно установить балансировочный кран. Его регулировка позволяет добиться нужного соотношения потока между радиатором и байпасом, особенно актуально при индивидуальных системах с переменной нагрузкой.
Как температура теплоносителя влияет на циркуляцию
Температура теплоносителя напрямую определяет скорость его движения в системе. При нагреве вода расширяется, её плотность уменьшается, и разница в плотности между горячей и охлаждённой водой создаёт естественную циркуляцию. Например, при температуре 80 °C плотность воды составляет около 971 кг/м³, тогда как при 40 °C – около 992 кг/м³. Это различие формирует устойчивый поток в системе с естественной циркуляцией.
Если используется насос, высокая температура снижает вязкость теплоносителя, облегчая его перекачку. При 90 °C динамическая вязкость воды составляет примерно 0,31 мПа·с, а при 40 °C – около 0,65 мПа·с. Это почти двухкратное отличие влияет на расход и сопротивление трубопроводов, особенно в длинных и узких магистралях.
Оптимальная температура подачи в системах с водяным отоплением – 75–85 °C. При снижении ниже 60 °C естественная циркуляция замедляется, возникает риск недостаточного прогрева радиаторов и появления холодных зон. В насосных системах при температуре ниже 50 °C растёт нагрузка на оборудование из-за увеличения гидравлического сопротивления.
Для стабильной циркуляции рекомендуется поддерживать температурный перепад между подающим и обратным трубопроводами в пределах 10–20 °C. При меньших значениях снижается эффективность теплоотдачи, при больших – падает скорость обратного потока, что увеличивает тепловые потери.
Почему важен диаметр труб при проектировании
Диаметр труб в системе отопления напрямую влияет на гидравлическое сопротивление и скорость циркуляции воды. При меньшем диаметре скорость потока увеличивается, что повышает турбулентность и вызывает значительные потери давления. Это ведет к увеличению нагрузки на насос и снижению эффективности системы.
Оптимальный диаметр труб выбирается с учетом расчетного объема теплоносителя и необходимой скорости потока, которая для систем отопления обычно находится в диапазоне 0,3–0,7 м/с. При превышении этого значения возрастает шум и риск кавитации, что сокращает срок службы оборудования.
При недостаточном диаметре трубы существует риск перегрева и неравномерного распределения тепла по радиаторам из-за пониженного расхода. С другой стороны, излишне большой диаметр приводит к увеличению стоимости материалов и уменьшению скорости потока ниже 0,3 м/с, что способствует отложению шлама и снижению теплообмена.
Рекомендуется использовать стандартные диаметры, соответствующие расчетной мощности отопления: например, для типичных квартирных радиаторов 15-20 мм, для магистральных труб 25-32 мм и выше, в зависимости от длины трассы и количества подключений. Превышение расчетных значений приводит к перерасходу теплоносителя и ухудшению динамики системы.
Правильный подбор диаметра труб обеспечивает баланс между минимальными энергозатратами на прокачку воды и стабильной температурой теплоносителя в каждом радиаторе.

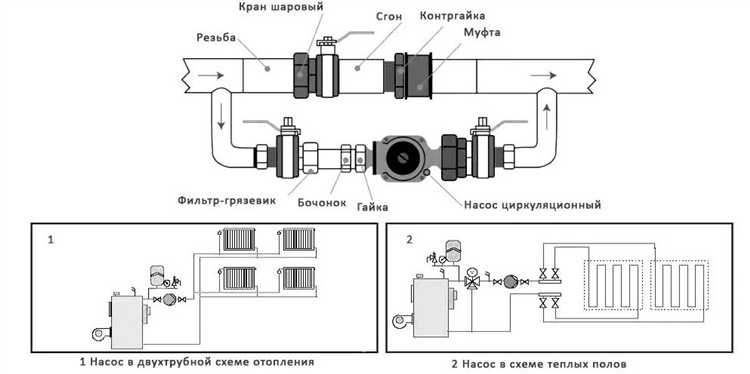

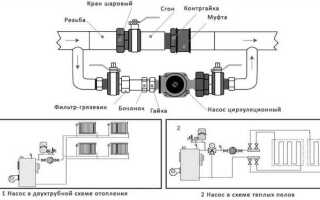

Особенности циркуляции при использовании насосов
При применении насосов в системе отопления циркуляция воды становится принудительной, что значительно повышает эффективность передачи тепла. Для стабильной работы рекомендуется выбирать насосы с характеристиками, соответствующими гидравлическим параметрам системы: оптимальный напор должен превышать сопротивление трубопровода и радиаторов на 10-20%.
Правильный подбор мощности насоса минимизирует риск кавитации и перегрева, обеспечивая долговечность оборудования. Средний расход воды в бытовых системах отопления обычно варьируется от 0,1 до 0,5 м³/ч на один радиатор, что служит ориентиром для расчета суммарной производительности.
Установка насоса должна выполняться с соблюдением направления потока, указанного на корпусе, и в точке системы, где обеспечивается минимальное образование воздушных пробок. Для уменьшения гидравлических потерь насос устанавливают максимально близко к котлу.
Рекомендуется монтировать обратный клапан после насоса для предотвращения обратного потока при остановке оборудования, что защищает контур от гидроударов.
Поддержание температуры теплоносителя на уровне 70–90°С требует точной настройки скорости циркуляции. Избыточная скорость приводит к шуму и повышенному износу, недостаточная – к снижению эффективности обогрева и риску образования отложений в трубах.
Регулирующие клапаны в сочетании с насосом позволяют балансировать поток, снижая энергопотребление и повышая комфорт. Для систем с несколькими контурами рекомендуется использовать насосы с плавной регулировкой производительности или частотные преобразователи.
Типичные ошибки при монтаже, замедляющие циркуляцию
Неправильный выбор диаметра труб – одна из ключевых причин снижения скорости циркуляции. Если диаметр труб меньше расчетного, увеличивается гидравлическое сопротивление, что ведет к ухудшению теплоотдачи и перегреву системы.
Отсутствие или неправильная установка воздухоотводчиков приводит к скоплению воздуха в радиаторе и трубах, что существенно замедляет движение воды и снижает эффективность отопления.
Излишне длинные и сложные трассы трубопроводов с большим количеством поворотов увеличивают сопротивление потоку. Каждый резкий изгиб повышает гидравлические потери, что требует увеличения мощности насоса или ухудшает циркуляцию при гравитационном способе.
Неправильное расположение запорной арматуры, например, установка вентилей на выходе радиатора или создание замкнутых контуров без возможности балансировки, затрудняет регулировку расхода и вызывает застой воды.
Отсутствие балансировочных клапанов не позволяет выравнивать давление в разных участках системы, из-за чего циркуляция по некоторым радиаторам может полностью прекратиться.
Использование неподходящих насосов с недостаточной производительностью приводит к тому, что вода не достигает удаленных точек системы, создавая зоны с низким тепловым режимом.
Нарушение уклонов труб, особенно в системах с естественной циркуляцией, вызывает застой воды и образование воздушных пробок, что значительно снижает скорость потока.
Вопрос-ответ:
Почему в системе отопления вода циркулирует именно через радиаторы?
Вода в системе отопления проходит через радиаторы, потому что они служат основными элементами, отдающими тепло в помещение. Жидкость нагревается в котле и поступает в радиатор, где тепло передается воздуху комнаты через поверхность металла. Таким образом, радиаторы обеспечивают равномерный и комфортный прогрев помещения.
Какие факторы влияют на скорость циркуляции воды в радиаторе?
Скорость движения воды зависит от нескольких параметров: давления в системе, диаметра труб, типа насоса (если он используется), а также сопротивления, создаваемого самим радиатором и трубопроводом. Чем выше давление и меньше сопротивление, тем быстрее вода проходит через радиатор, что способствует лучшему отоплению.
Что происходит, если циркуляция воды в радиаторе нарушена?
При нарушении циркуляции вода может застаиваться, что приводит к неравномерному прогреву радиатора и ухудшению общей эффективности отопления. В некоторых случаях это вызывает образование воздушных пробок, что уменьшает теплоотдачу и может привести к повреждению системы, если не принять меры.
Как можно улучшить циркуляцию воды в старых радиаторах без замены системы?
Для улучшения циркуляции в старых радиаторах часто проводят промывку, удаляют скопившиеся отложения и воздух из системы. Установка автоматических воздухоотводчиков и балансировочных клапанов также помогает оптимизировать поток воды, что повышает эффективность работы без полной замены труб и приборов.
Почему иногда верх радиатора холодный, а низ горячий, несмотря на подачу горячей воды?
Такое явление обычно связано с наличием воздуха внутри радиатора, который препятствует нормальной циркуляции воды. Воздушные пробки задерживают поток, из-за чего верхняя часть не нагревается. Для устранения проблемы следует провести выпуск воздуха с помощью специальных клапанов или кранов, расположенных на радиаторе.
Почему в радиаторе отопления вода циркулирует медленно и неравномерно по всей поверхности?
Медленная и неравномерная циркуляция воды в радиаторе часто связана с наличием воздушных пробок или засоров внутри системы. Воздух, попавший в трубы, препятствует свободному движению жидкости, что приводит к холодным участкам на радиаторе. Кроме того, засоры от ржавчины или отложений уменьшают проходное сечение труб, затрудняя поток. Для решения проблемы нужно провести удаление воздуха — так называемое «продувание» или спуск воздуха через краны, а также при необходимости промыть систему для устранения загрязнений.
Какое значение имеет скорость циркуляции воды в радиаторе для теплоотдачи системы отопления?
Скорость движения воды внутри радиатора напрямую влияет на качество теплообмена. Если вода движется слишком быстро, тепло успевает передаваться не полностью, и часть горячей жидкости уходит дальше, снижая общую эффективность обогрева помещения. При слишком медленной циркуляции поверхность радиатора прогревается неравномерно, что ведет к появлению холодных зон и снижению комфортной температуры. Оптимальный режим циркуляции обеспечивает равномерный прогрев радиатора и поддерживает необходимый уровень температуры в комнате.
