Крепление дверцы печи требует обеспечения максимальной прочности и герметичности соединения с кладкой, чтобы избежать деформаций и потерь тепла. Наиболее распространённый и эффективный способ – использование металлических крепежных элементов, выдерживающих температурные колебания и механические нагрузки. Важно применять стальные уголки или монтажные пластины толщиной не менее 3 мм с антикоррозийным покрытием.
При монтаже дверцы ключевую роль играет правильное распределение нагрузки. Рекомендуется фиксировать дверцу в нескольких точках, обеспечивая равномерное прижатие к кладке. Для этого часто используют пружинные крепления или шпильки с резьбой, которые позволяют компенсировать расширение металла при нагреве и сохранять плотность прилегания.
Особое внимание следует уделять материалу и качеству кладочного раствора вокруг дверцы. Раствор должен обладать высокой термостойкостью – на основе шамотного или огнеупорного цемента с минимальным содержанием воды. Это снижает риск растрескивания и расшатывания дверцы в процессе эксплуатации.
Оптимальная глубина врезки крепежа в кладку варьируется от 40 до 60 мм в зависимости от толщины стенки и типа кирпича. Несоблюдение этого параметра может привести к ослаблению конструкции и необходимости частого ремонта. Кроме того, рекомендуется периодически проверять состояние креплений и при необходимости подтягивать их для поддержания надежности.

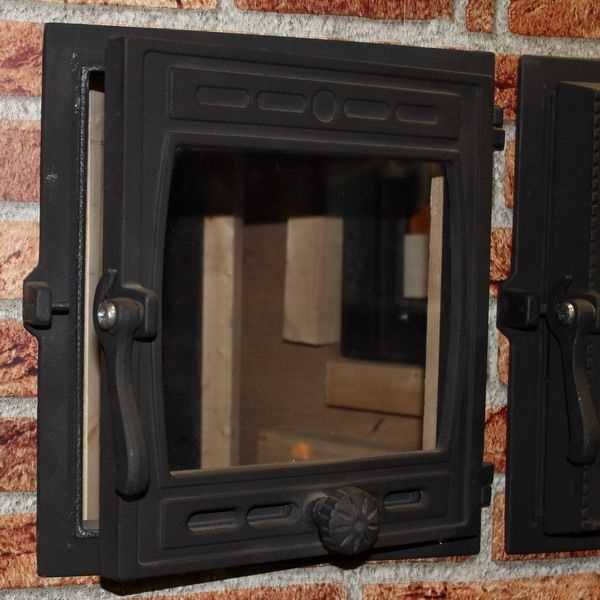

Выбор материалов для крепления печной дверцы к кирпичной кладке
Для надежного крепления печной дверцы к кирпичной кладке используются материалы с высокой термостойкостью и механической прочностью. Основной элемент – анкерные крепления из нержавеющей стали марки AISI 304 или AISI 321, выдерживающие температуру до 800 °C без деформации и коррозии.
Для фиксации анкеров применяют жаропрочные растворы на основе огнеупорной глины с добавлением шамотного порошка. Такой раствор сохраняет прочность при температуре свыше 1200 °C и обеспечивает плотное сцепление с кирпичом и металлическими элементами.
Рекомендуется использовать дверные петли из закаленной стали толщиной не менее 3 мм с защитным покрытием, предотвращающим окисление. При выборе крепежных болтов предпочтение следует отдавать изделиям с резьбой, покрытой термостойким антикоррозийным составом.
Для изоляции между металлическими деталями и кирпичной кладкой применяют асбестовые или базальтовые прокладки толщиной 2-3 мм, способствующие снижению теплового напряжения и увеличению срока службы конструкции.
Технические требования к анкерам и крепежным элементам для печных дверец
Анкеры и крепежные элементы для печных дверец должны обеспечивать надежное закрепление при высоких температурах и сохранять механическую прочность в условиях термоциклов. Материал крепежа обязан обладать стойкостью к коррозии и деформации под воздействием нагрева.
- Материал анкеров: рекомендуется использовать нержавеющую сталь марки AISI 304 или 321 с толщиной стенки не менее 1,5 мм, обеспечивающую стойкость к окислению при температурах до 800 °C.
- Диаметр анкеров: должен быть не менее 6 мм, чтобы исключить деформацию и обеспечить достаточную несущую способность при вибрационных и температурных нагрузках.
- Длина анкеров: рассчитывается с учетом толщины кладки и глубины крепления дверцы, обычно не менее 100 мм для обеспечения устойчивого закрепления в кирпичной кладке.
- Форма анкеров: допускается использование прямых, гнутых или с «крюком» концов для предотвращения выскальзывания из кладки, при этом рекомендуется применять анкеры с зубчатыми или рифлеными поверхностями для увеличения сцепления с раствором.
- Крепежные элементы (винты, шпильки): должны быть изготовлены из жаропрочной стали с антикоррозийным покрытием или нержавеющей стали, иметь резьбу с мелким шагом для надежного закрепления и равномерного распределения нагрузки.
- Термоизоляция крепежа: рекомендуется применять изоляционные прокладки из базальтовой ткани или асбестосодержащих материалов для минимизации теплопередачи через крепеж и снижения риска перегрева прилегающих элементов кладки.
- Крепление дверцы: анкеры и крепеж должны обеспечивать минимальный люфт (не более 1 мм), исключающий смещение дверцы при эксплуатации и обеспечивающий герметичное прилегание к корпусу печи.
- Контроль качества: все крепежные элементы должны проходить проверку на механическую прочность и жаростойкость согласно ГОСТ 5632-72 и иметь сертификаты соответствия.
Особенности установки дверцы с помощью сварных креплений в печной кладке
Сварные крепления обеспечивают жесткое и долговечное крепление дверцы печи, исключая смещение и деформации при нагреве. Основной элемент – металлический каркас, сваренный из стального уголка или плоской полосы толщиной не менее 3 мм. Размеры крепежной рамки подбираются с учетом габаритов дверцы и толщины кладки, чтобы обеспечить плотное прилегание без зазоров.
Перед установкой сварного крепления рекомендуется тщательно очистить металлические поверхности от окалины и жира, чтобы обеспечить максимальное сцепление с кладкой и предотвратить коррозию. Каркас фиксируется в кладке с помощью анкеров или специальных крюков, приваренных к раме, которые вводятся в швы кладки с интервалом 15–20 см.
Сварные крепления монтируют до укладки последних рядов кирпича, что позволяет интегрировать каркас в структуру печи и повысить общую жесткость конструкции. При монтаже необходимо контролировать ровность положения дверцы по горизонтали и вертикали с помощью уровня, так как исправление положения после застывания раствора невозможно.
Важное требование – обеспечить компенсационные зазоры между рамой и кирпичной кладкой не менее 3–5 мм, заполненные огнеупорным материалом или термостойким герметиком. Это предотвратит трещинообразование при температурных расширениях и обеспечит герметичность.
Сварные крепления должны выдерживать температурный режим до 600–700 °C без потери прочности, поэтому сталь рекомендуется подбирать легированную или углеродистую с антикоррозионной обработкой. Недопустимо использование тонкого металла и непрофессиональные сварные швы, так как это снижает надежность и срок службы дверцы.
Для контроля качества сварки целесообразно использовать визуальный осмотр и, при необходимости, магнитопорошковый метод выявления скрытых дефектов. Соблюдение этих требований гарантирует долговременную эксплуатацию дверцы без провисаний и деформаций.

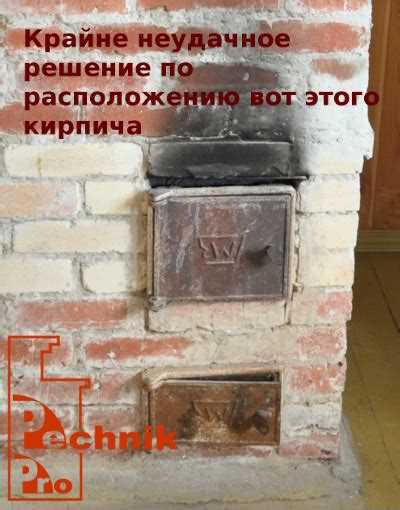

Использование металлических уголков и пластин для закрепления дверцы
Металлические уголки обеспечивают жесткое и долговечное крепление дверцы к кладке печи. Рекомендуется применять уголки из нержавеющей стали толщиной не менее 2 мм, что гарантирует устойчивость к высокой температуре и коррозии.
Форма уголков должна обеспечивать захват как дверцы, так и кладки с двух сторон, создавая равномерное распределение нагрузки и предотвращая деформацию дверцы при нагреве.
Уголки фиксируются на дверце с помощью теплостойких винтов или заклепок. Для крепления к кладке применяют дюбеля или анкеры, внедряемые в шамотный или кирпичный шов с глубиной не менее 50 мм.
Металлические пластины используются для усиления места крепления, особенно в зонах повышенной нагрузки или вибрации. Пластины толщиной 2-3 мм располагают по периметру дверцы, обеспечивая дополнительную жесткость конструкции.
Для сохранения плотности прилегания дверцы к кладке, рекомендуется предусматривать небольшой зазор (до 2 мм) между уголком и кирпичной кладкой, компенсирующий тепловое расширение металла.
Все металлические элементы должны быть обработаны антикоррозионными составами, устойчивыми к температуре не ниже 600 °C, что существенно продлевает срок службы крепления.

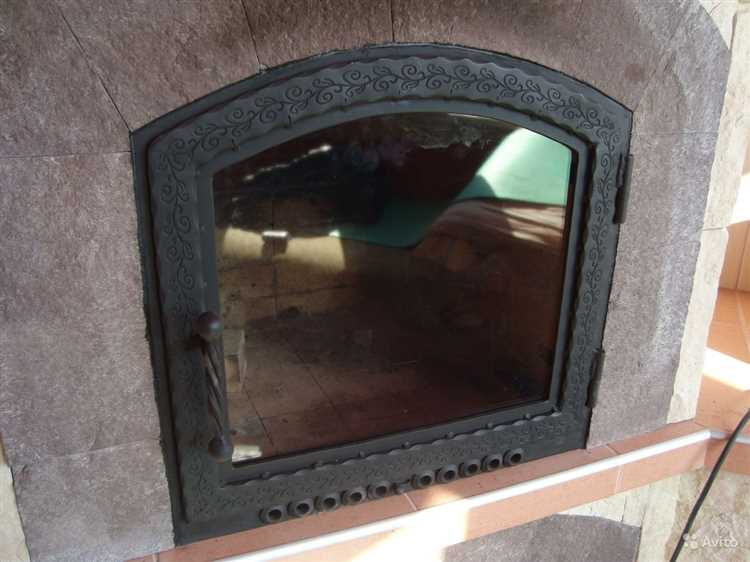

Методы герметизации и защиты крепежа от температурных деформаций
Для герметизации печной дверцы применяются высокотемпературные уплотнители из базальтового волокна или керамического шнура диаметром 6–10 мм, выдерживающие температуры до 1000 °C. Они укладываются в паз по периметру дверцы, обеспечивая плотное прилегание без смещения при нагреве.
Для защиты крепежа от термических расширений используются пружинные шайбы из жаропрочной стали марки 12Х18Н10Т, сохраняющие упругость при нагреве до 600 °C. Это позволяет компенсировать деформации и предотвращает ослабление крепления.
Рекомендуется применять антикоррозионные термостойкие покрытия на болты и шпильки – например, оксидирование или керамическое напыление толщиной 10–15 мкм, увеличивающее срок службы крепежа в агрессивной среде.
Для установки крепежа используются отверстия с зазором 0,5–1 мм, что предотвращает деформационные нагрузки на металл при расширении кладки и металлических элементов дверцы. Зазор заполняется термостойким герметиком на основе силикона или графита, обеспечивающим дополнительную защиту от проникновения дыма и воздуха.
В местах крепления целесообразно применять распорные втулки из жаропрочного материала (например, керамики), равномерно распределяющие нагрузку и снижающие риск трещин в кладке при температурных изменениях.
Регулярная проверка состояния уплотнителей и крепежа после первых 3–5 циклов нагрева позволяет выявить и устранить признаки ослабления, предотвращая деформации и нарушение герметичности.
Правила закрепления дверцы с учетом теплового расширения кладки
Кладка печи при нагреве расширяется на 0,5–1,2 мм на метр длины, что необходимо учитывать при креплении дверцы, чтобы избежать деформаций и растрескивания.
- Используйте термостойкие крепежные элементы с запасом подвижности (например, кованые или пружинные кронштейны), обеспечивающие амплитуду смещения не менее 3–5 мм.
- Монтаж дверцы выполняйте с зазором между металлом и кладкой 3–5 мм по периметру, позволяющим компенсировать расширение без напряжений.
- Для крепления в кладке применяйте жаропрочные ленты или шины, закрепленные в кладке с помощью гибких анкеров, позволяющих смещаться относительно печной дверцы.
- Избегайте жесткой фиксации дверцы с помощью точечных сварных соединений с кирпичом – это приводит к напряжениям при нагреве и трещинам.
- При использовании металлических рамок предусматривайте компенсаторы из термостойкого уплотнителя (например, асбестового шнура или базальтовой прокладки) толщиной 4–6 мм между рамой и кладкой.
- Регулярно проверяйте состояние креплений после первых 10–15 циклов нагрева для выявления деформаций и своевременной корректировки крепежа.
Соблюдение этих правил гарантирует долговечность дверцы и сохранность кладки, снижая риск деформаций и разрушений при тепловом расширении.
Проверка надежности крепления и устранение возможных дефектов
Проверку крепления дверцы печи проводят после полного высыхания кладки, минимум через 7 дней. Для оценки надежности используют статическую нагрузку: дверцу открывают и закрывают не менее 20 раз, контролируя отсутствие люфта и заеданий.
Для визуального контроля проверяют плотность прилегания по всему периметру, обращая внимание на зазоры более 1 мм, которые приводят к потере тепла и проникновению дыма. При выявлении дефектов уплотнения рекомендуют заменить прокладку из термостойкого материала, например, шнура из асбокерамики диаметром 6–8 мм.
Ослабление крепежных элементов проявляется в виде деформаций рамки или отклонений положения дверцы. В этом случае следует подтянуть болты или винты крепления, используя динамометрический ключ с усилием 3–5 Н·м, чтобы избежать разрушения кирпичной кладки.
Трещины вокруг крепежных точек устраняют ремонтным раствором на основе шамотного порошка и глины с добавлением термостойкого клея. Заполнение трещин проводят сразу после их обнаружения, чтобы предотвратить дальнейшее распространение дефекта под воздействием температурных циклов.
Если при проверке замечены деформации дверцы или коробки, следует провести повторную регулировку положения с обязательным снятием и переустановкой крепежа. Не рекомендуется использовать сварку или усиление металлическими пластинами без предварительного расчета тепловых расширений, так как это приводит к быстрому появлению новых трещин.
Вопрос-ответ:
Какие материалы подходят для крепления дверцы печи в кладке?
Для крепления дверцы печи чаще всего используют стальной проволоки высокой прочности, жаростойкие крюки и уголки из стали. Кроме того, применяют специальные металлические планки, которые можно встраивать в кладку для надежной фиксации дверцы. Материалы должны выдерживать высокие температуры и не деформироваться при нагреве.
Как правильно закрепить дверцу, чтобы избежать появления трещин в кладке вокруг неё?
Чтобы минимизировать риск появления трещин, крепеж нужно делать с учетом теплового расширения материалов. Для этого между дверцей и кладкой оставляют небольшой зазор, а крепежные элементы крепят так, чтобы они не передавали сильное напряжение на кирпичи. Использование гибких металлических проволок или специальных пружин помогает компенсировать температурные деформации, сохраняя целостность кладки.
Какие способы крепления дверцы считаются наиболее надежными для длительной эксплуатации?
Наиболее надежные методы предполагают использование прочной стальной проволоки, закрепляемой через специальные отверстия или крючки на дверце и зафиксированной в кладке. Также эффективны металлические уголки или кронштейны, встроенные в швы кирпичной кладки. Такие крепления обеспечивают стабильную фиксацию и выдерживают многократные циклы нагрева и остывания без потери прочности.
Можно ли самостоятельно выполнить крепление дверцы в печи без специальных инструментов и опыта?
Самостоятельное крепление дверцы возможно, но требует внимательности и базовых знаний о конструкции печи. Важно правильно подобрать крепежные элементы и установить их так, чтобы обеспечить плотное прилегание дверцы и равномерное распределение нагрузки на кладку. Лучше заранее изучить рекомендации производителя дверцы и внимательно следить за состоянием крепежа в процессе эксплуатации, чтобы вовремя устранить возможные проблемы.
