Как заземлить газовый котел в частном доме

Эффективное и безопасное функционирование газового котла в частном доме напрямую зависит от грамотного устройства системы заземления. Правильно выполненное заземление предотвращает повреждение электрических компонентов котла при коротких замыканиях и снижает риск поражения человека электрическим током. Нормативные требования к заземлению устанавливаются ПУЭ и СП, где четко прописаны минимальные параметры сопротивления заземляющего контура – не более 4 Ом.

Для создания заземления используют металлические электроды из оцинкованной или нержавеющей стали, которые устанавливают на глубину не менее 0,8 метра в грунт с постоянной влажностью. Сечение проводника заземления должно быть не меньше 6 мм² для меди и 10 мм² для стали. Ключевым этапом является правильное подключение проводника заземления к корпусу котла, которое должно быть надежным, с использованием специальных клемм и защитных покрытий от коррозии.

Особое внимание уделяется проверке сопротивления заземляющего контура с помощью мегомметра сразу после монтажа и периодически в процессе эксплуатации, не реже одного раза в год. Отсутствие заземления или его ненадлежащее состояние увеличивает вероятность выхода из строя автоматики котла и возникновения опасных ситуаций при утечках тока. Соблюдение точных технических норм позволяет обеспечить долговечность оборудования и безопасность жильцов.

Выбор места для установки заземляющего контура

Заземляющий контур располагается на территории с минимальной плотностью почвы и низким сопротивлением, предпочтительно во влажном месте. Оптимально выбирать участок на глубине не менее 0,7–1 метра для стабильного контакта с грунтом. Избегайте размещения контура вблизи фундаментов зданий, трубопроводов и коммуникаций, чтобы исключить электромагнитное и механическое воздействие.

Расстояние от газового котла до заземляющего устройства должно быть минимальным, но не менее 1,5 метра, чтобы обеспечить эффективное прохождение тока утечки. Контур располагается на территории с однородным грунтом, без крупных камней и корней, которые могут ухудшить электропроводность. Если грунт песчаный или скалистый, требуется дополнительное увлажнение или использование химических заземлителей для снижения сопротивления.

Рекомендуется избегать участков с высоким уровнем грунтовых вод, так как частые изменения уровня могут вызвать коррозию заземляющих элементов. При невозможности выбора оптимального места, допускается создание искусственного заземления с использованием глубинных электродов или химических составов для улучшения контакта с землей.

Расположение контура не должно мешать работе систем дренажа и быть защищено от механических повреждений – рекомендуется минимальное заглубление и установка защитных колодцев для контроля состояния заземления.

Типы заземлителей и их применение для газового котла

Для обеспечения надежной работы и безопасности газового котла важно правильно выбрать тип заземлителя. Основные варианты заземляющих устройств подразделяются на естественные и искусственные.

• Естественные заземлители – используют существующие металлические конструкции дома или участка. К ним относятся:
• Арматура фундамента из стальной проволоки или стержней. Требует проверки целостности и отсутствия коррозии.
• Металлические трубы водопровода или отопления, при условии, что они надежно соединены с землей и не имеют изолирующих участков.

Естественные заземлители подходят для газовых котлов в домах с металлическим фундаментом или системами водоснабжения, но их использование требует измерения сопротивления заземления (норматив – не более 4 Ом).

• Искусственные заземлители – создаются специально для безопасного отвода тока в землю. Основные виды:

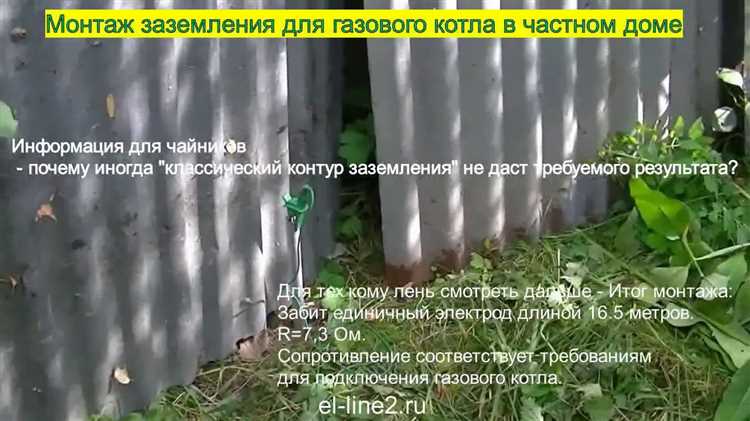

1. Вертикальные заземлители – стальные стержни длиной от 2 до 3 метров, забитые в грунт. Используются при ограниченной площади участка и плотных грунтах. Рекомендуется устанавливать не менее трех стержней на расстоянии 1,5 метра друг от друга для снижения сопротивления.
2. Горизонтальные заземлители – стальные ленты или прутья, уложенные на глубине 0,5–0,7 метра. Эффективны при рыхлых грунтах с высоким содержанием влаги, обеспечивают равномерное распределение тока.
3. Комбинированные системы – сочетание вертикальных и горизонтальных элементов. Позволяют достичь минимального сопротивления и применяются на участках с неоднородным грунтом.
• Материалы для заземлителей должны обладать высокой коррозионной стойкостью: оцинкованная сталь, медь или нержавеющая сталь. Для газового котла предпочтительна оцинкованная сталь с защитным покрытием для продления срока службы.

Выбор типа заземлителя зависит от геологических условий участка, размеров территории и требований к безопасности. Рекомендуется проводить измерения сопротивления системы после монтажа и повторно – через год эксплуатации, чтобы контролировать состояние и при необходимости обновлять элементы.

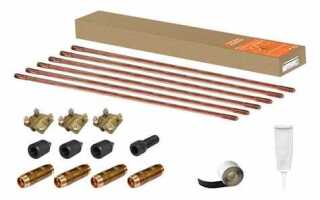

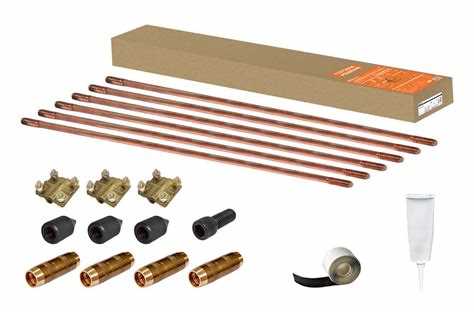

Материалы и инструменты для монтажа заземления

Заземлители обычно изготавливаются из меди или стали с медным покрытием. Оптимальная толщина медного слоя – не менее 50 мкм, чтобы обеспечить долговечность и коррозионную стойкость. Для частного дома рекомендуется использовать стальные прутки диаметром 10–12 мм длиной 2,5–3 м. Медь применяется для проводников, соединяющих заземлитель с корпусом котла.

Проводники заземления выбираются из меди сечением не менее 6 мм². При монтаже в земле или во влажных условиях требуется изолированный или оцинкованный медный проводник, чтобы избежать окисления и ухудшения контакта.

Клеммники и зажимы – медные или латунные, обеспечивают надежное соединение проводов и шины заземления. Клеммы должны иметь сертификаты на сопротивление коррозии и выдерживать токи короткого замыкания не менее 5 кА.

Изолирующие материалы используются для защиты проводников на выходе из земли и в местах соединений. Применяются специальные резиновые гильзы и термоусадочные трубки, устойчивые к воздействию влаги и перепадам температуры.

Инструменты для монтажа включают сварочный аппарат (лучше инверторный для точного контроля шва), болгарку с отрезным диском по металлу, набор ключей и отверток, молоток для забивания заземлителей, а также тестер сопротивления заземления (мегаомметр или специализированный прибор) для проверки качества монтажа.

Особое внимание уделяется качеству сварных соединений между заземлителями и проводниками – они должны быть сплошными, без окалин и трещин, что гарантирует минимальное переходное сопротивление.

Подключение заземляющего провода к корпусу котла

Перед подключением тщательно очистите место крепления от краски, ржавчины и загрязнений, добиваясь оголения металлической поверхности корпуса для обеспечения минимального контактного сопротивления. Рекомендуется использовать медную шайбу и контргайку, чтобы соединение было механически прочным и устойчивым к вибрациям.

Клеммник или болт необходимо затянуть с усилием, соответствующим инструкции производителя котла (обычно 4–6 Н·м), чтобы избежать ослабления контакта со временем. После подключения провода проверьте плотность контакта мультиметром, измеряя сопротивление между корпусом котла и заземляющим проводом – оно должно быть близким к нулю.

Запрещается соединять заземляющий провод с элементами, не предназначенными для заземления, например, с корпусом горелки или трубами, чтобы избежать возникновения потенциалов и помех. Все соединения должны быть выполнены в сухом помещении, вдали от агрессивных сред и конденсата.

Требования к сопротивлению заземления для газовых котлов

Сопротивление заземляющего контура для газовых котлов должно обеспечивать быстрое и безопасное отведение токов замыкания на корпус и защиту от поражения электрическим током. Согласно нормативам ПУЭ и СП, максимальное значение сопротивления заземления не должно превышать 4 Ом при отдельном заземлении газового оборудования.

Если заземляющий контур объединён с общим контуром защитного заземления дома, допускается сопротивление до 10 Ом при условии стабильного контакта и отсутствия коррозионных повреждений.

Для проверки сопротивления заземления используется метод двух- или трёхэлектродного измерения с применением мегаомметра или специализированных приборов – тестеров заземления. Результаты измерений должны фиксироваться в протоколе и проверяться не реже одного раза в год.

Особое внимание следует уделять состоянию заземляющего контура в условиях повышенной влажности и сезонных изменений грунта, так как сопротивление может изменяться. Для снижения сопротивления применяют дополнительное увеличение длины заземлителей, использование химических засыпок или специальных материалов, улучшающих контакт с грунтом.

Нарушение требований по сопротивлению заземления приводит к увеличению риска повреждения электрооборудования и опасности поражения током, что недопустимо при эксплуатации газового котла в жилом доме.

Проверка исправности и измерение сопротивления заземления

Для контроля эффективности заземления газового котла применяют измерение сопротивления заземляющего контура. Рекомендуемое значение сопротивления не должно превышать 4 Ом, а в идеале – быть ниже 1 Ом, что обеспечивает надежное отвода тока утечки.

Измерения выполняют специализированным прибором – мегаомметром или земляным тестером (землемером) с использованием метода трех электродов. Для проверки потребуется установить вспомогательные электроды на расстоянии минимум 20–30 метров от основного заземлителя, чтобы избежать взаимного влияния.

Перед измерением необходимо отключить котел и все электроприборы, подключенные к заземляющей системе. Проверяют целостность проводников и надежность контактов, устраняя коррозию или ослабленные соединения, так как они увеличивают сопротивление и снижают безопасность.

Если сопротивление превышает нормативные значения, проводят дополнительное заземление: увеличивают площадь заземляющего контура, добавляют вертикальные электроды или улучшают контакт с грунтом, например, с помощью специальных химических составов, понижающих сопротивление почвы.

Регулярность проверки – не реже одного раза в год и после любых ремонтных работ на системе электроснабжения. Результаты измерений заносят в техническую документацию и при необходимости корректируют меры заземления.

Особенности заземления в различных типах грунта

Песчаные грунты характеризуются высокой электрической сопротивляемостью, что ухудшает эффективность заземления. В таких условиях рекомендуется использовать более глубокие и разветвлённые контуры заземления, а также применять увлажнение зоны контакта электродов с грунтом для снижения сопротивления.

Глинистые почвы обладают низким сопротивлением благодаря высокой влагоёмкости и плотности. Для таких грунтов достаточно стандартных заземлителей из стальных электродов длиной 2–3 метра, размещённых вертикально с шагом не менее 1 метра.

Скалистые или каменистые грунты требуют специализированных решений: углублённое бурение для установки электродов, использование химических засыпок с высокой проводимостью или альтернативных методов, таких как заземляющие пластины. Стандартные вертикальные электроды могут не обеспечить необходимого контакта с почвой.

Торфяники и сильно органические грунты нестабильны по влажности и составу, что ведёт к изменению сопротивления заземления в зависимости от сезона. В таких условиях рекомендуют комбинированные контуры с использованием медных лент и стальных стержней, размещённых на разной глубине.

Высокое содержание солей в морских или болотистых грунтах снижает сопротивление заземления, однако коррозионная активность увеличивается. Для защиты металлов применяют оцинкованные или медные электроды с антикоррозионным покрытием и регулярный контроль состояния контура.

Обслуживание и периодическая проверка заземляющего контура

Регулярная проверка и обслуживание заземляющего контура газового котла необходимы для обеспечения надежной работы системы и безопасности эксплуатации. Рекомендуется проводить осмотр и измерения не реже одного раза в год.

• Визуальный осмотр: Проверяйте состояние металлических элементов контура – отсутствие коррозии, механических повреждений, трещин и нарушений контактов.
• Проверка сопротивления заземления: Измеряйте сопротивление заземляющего контура с помощью мегаомметра или специализированного тестера. Допустимое значение – не выше 4 Ом для частного дома.
• Очистка контактов: Очищайте от ржавчины и грязи точки соединений проводников и штыревых электродов. Для этого используйте металлическую щетку и антикоррозийные составы.
• Контроль надежности креплений: Проверяйте затяжку болтов и соединений, при необходимости подтягивайте крепежные элементы.
• Проверка целостности проводников: Обратите внимание на изоляцию и целостность проводов, исключайте перетирания и повреждения.

При обнаружении значительного повышения сопротивления или коррозии элементов рекомендуется восстановить или заменить поврежденные части контура. Несвоевременное обслуживание увеличивает риск неисправностей и снижает эффективность заземления, что может привести к аварийным ситуациям.

Вопрос-ответ:

Почему важно правильно заземлять газовый котел в частном доме?

Правильное заземление газового котла снижает риск поражения электрическим током и защищает оборудование от повреждений из-за коротких замыканий или перепадов напряжения. Это помогает обеспечить безопасность жильцов и стабильную работу котла.

Какие материалы и инструменты нужны для заземления газового котла?

Для создания заземления обычно используют медный провод подходящего сечения, заземляющий электрод (например, стальной прут или пластину), а также крепежные элементы и изоляторы. Необходимы также инструменты для сварки или болтового соединения, а также мультиметр для проверки сопротивления.

Как правильно выбрать место для установки заземляющего электрода?

Заземляющий электрод следует размещать в месте с влажной почвой, где земля менее плотная и лучше проводит ток. Обычно выбирают участок рядом с домом, избегая близости металлических коммуникаций и других электроприборов, чтобы не возникало помех и коротких замыканий.

Как проверить, что заземление газового котла выполнено корректно?

Для проверки применяют специальные приборы — измеряют сопротивление заземления. Значение должно быть низким, обычно не превышать нескольких ом. Также проверяют целостность соединений и отсутствие коррозии на контактах, чтобы обеспечить надежную работу защитных устройств.

Можно ли выполнить заземление газового котла самостоятельно, или лучше вызвать специалиста?

Если есть опыт в электромонтажных работах и понимание требований безопасности, заземление можно сделать самостоятельно, соблюдая все нормативы. Однако для гарантии правильности и безопасности лучше обратиться к квалифицированным специалистам, которые проведут монтаж и проверку с соблюдением всех правил.

Почему необходимо заземлять газовый котёл в частном доме?

Заземление газового котла обеспечивает безопасность эксплуатации, снижая риск поражения электрическим током и предотвращая возможные повреждения оборудования из-за электрических разрядов. В случае неисправности электрической части котла, заземляющий контур помогает быстро отвести ток на землю, что снижает вероятность возникновения пожара и травм. Без заземления возрастает опасность короткого замыкания и выхода из строя устройства.

Какие требования предъявляются к заземляющему устройству для газового котла в частном доме?

Заземляющий контур должен иметь низкое сопротивление, обычно не более 4 Ом, чтобы обеспечить надёжный отвод тока. Материал и сечение проводника выбираются исходя из мощности и характеристик котла, чаще всего используют медь или оцинкованную сталь. Заземлитель располагается на определённой глубине в земле, вне зоны контакта с влажными слоями, чтобы избежать коррозии. Кроме того, контур должен быть связан с общим защитным заземлением дома, чтобы обеспечить целостность электрической системы.
