Магнитные силовые линии представляют собой визуализацию векторного поля, создаваемого магнитами и токами. Они не существуют физически, но позволяют точно описать направление и плотность магнитного поля. Основной характеристикой этих линий является то, что они всегда выходят из северного полюса магнита и входят в южный, формируя замкнутые петли как вне магнита, так и внутри него.

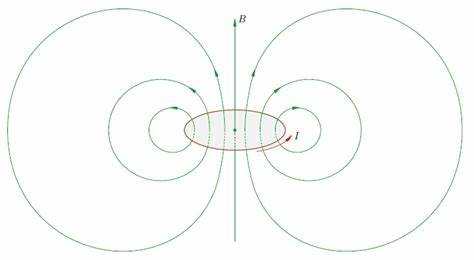

В случае прямолинейного проводника с током линии магнитного поля формируют концентрические окружности, направленные по правилу правой руки: если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока, то согнутые пальцы покажут направление магнитных силовых линий. Внутри соленоида или катушки линии упорядочены, почти параллельны и направлены от южного к северному полюсу внутри устройства, и обратно – снаружи.
При изучении магнитного поля Земли важно учитывать, что географический север соответствует магнитному южному полюсу, так как северный конец магнитной стрелки компаса указывает на него. Следовательно, линии магнитного поля Земли входят в районе географического северного полюса и выходят в районе южного. Это необходимо учитывать при прокладке маршрутов навигации и в космических расчетах.
Рекомендация: для анализа направлений магнитных силовых линий используйте ферромагнитные порошки или цифровые магнитометры. Это особенно важно при работе с электромагнитными устройствами, где точность распределения поля влияет на их функциональность.
Как определить направление магнитных линий в постоянном магните

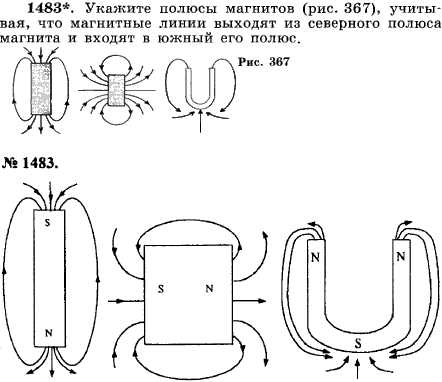

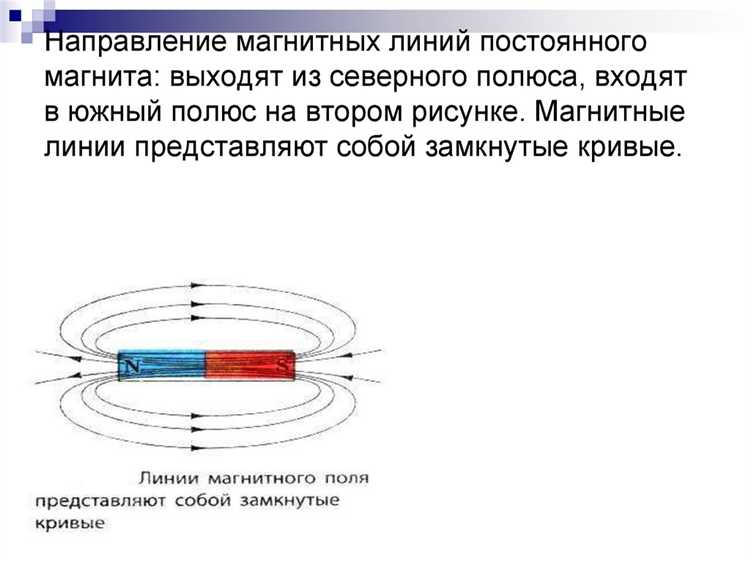

Магнитные силовые линии в постоянном магните направлены от северного полюса к южному вне магнита и от южного к северному внутри него. Чтобы определить это направление на практике, необходимо применять конкретные методы наблюдения.
- Использование железных опилок: Разместите постоянный магнит на плоской поверхности, накройте листом бумаги и аккуратно рассыпьте железные опилки. Сформировавшиеся дуги визуализируют линии. Их плотность указывает на силу поля, а форма – на направление: от северного полюса дуги изгибаются к южному.
- Игольчатый компас: Поднесите компас к одному из полюсов магнита. Северный конец стрелки компаса укажет в сторону южного полюса магнита. Перемещая компас вдоль предполагаемой линии поля, можно проследить её направление.
- Идентификация полюсов: Если полюсы неизвестны, определите их с помощью другого магнита с маркировкой. При приближении одноимённые полюса отталкиваются, разноимённые – притягиваются. После определения полюсов направление линий будет от «N» к «S».
- Метод плавающей стрелки: Поместите тонкую магнитную стрелку на пробке в воде. Она сориентируется по магнитному полю постоянного магнита. Перемещая магнит вокруг, наблюдайте, как изменяется ориентация стрелки – это поможет визуализировать направление линий.
Точные наблюдения требуют исключения внешних магнитных источников, включая металлические предметы и электроприборы. Все измерения следует проводить на расстоянии от них.
Почему магнитные линии выходят из северного полюса
Магнитные силовые линии выходят из северного полюса магнита вследствие направления магнитного вектора индукции 𝐁, определяющего силовое воздействие на движущиеся заряды и магнитные моменты. В классической интерпретации линий поля они ориентированы от северного (N) полюса к южному (S) вне магнита и наоборот – внутри него.

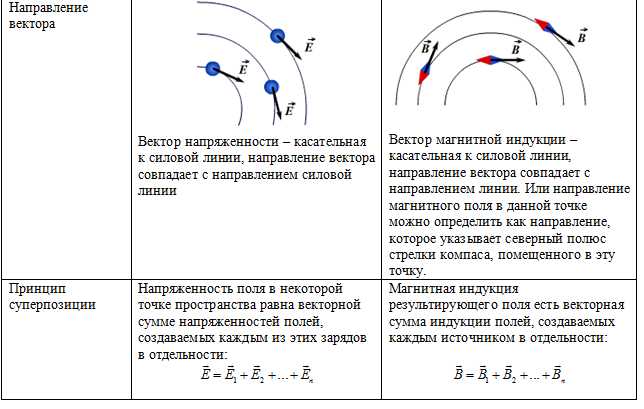

Это направление согласовано с определением вектора магнитной индукции, согласно которому он указывает, в каком направлении будет действовать сила на северный полюс пробного магнита. Таким образом, вне магнита линии всегда начинаются на северном полюсе, поскольку сила отталкивает аналогичный северный заряд в этом направлении.
Современная теория объясняет это распределением токов на микроскопическом уровне. Электроны в атомах создают замкнутые токи – источники элементарных магнитных полей. Суммарный эффект их ориентации формирует макроскопическое поле, у которого возникает визуально различимая направленность от северного к южному полюсу.
Если рассматривать магнит как диполь, то северный полюс соответствует области выхода вектора поля, аналогично положительному заряду в электростатике. Однако в отличие от электрических зарядов, магнитные полюса не существуют поодиночке – всегда есть и северный, и южный, что обуславливает замкнутый характер линий поля.
Для моделирования и анализа магнитного поля применяется правило правой руки: если обхватить проводник с током правой рукой так, чтобы большой палец указывал направление тока, то согнутые пальцы покажут направление линий магнитного поля. Это правило визуально подтверждает, почему вне магнита линии ориентированы от северного полюса.
Куда входят магнитные силовые линии и что это означает
Магнитные силовые линии входят в южный полюс магнита. Это не физическая «точка входа», а направление векторного поля, характеризующего взаимодействие магнитов и токов. Вектор магнитной индукции направлен к южному полюсу снаружи магнита, что визуализируется линиями поля.
Понимание этого направления важно при работе с электромагнитами, трансформаторами и датчиками Холла. Например, при установке датчика Холла на постоянный магнит необходимо располагать его так, чтобы чувствительный элемент был обращён к южному полюсу – только в этом случае устройство точно определит изменение магнитного потока.
Внутри магнита линии замыкаются, продолжаясь от южного полюса к северному. Это обеспечивает непрерывность магнитного поля, что критично при расчёте магнитных цепей, например, в сердечниках трансформаторов. Нарушение этой непрерывности, вызванное неверной ориентацией элементов, снижает эффективность устройства.
Также вход силовых линий в южный полюс используется при калибровке компасов. Если магнит ориентирован неправильно, стрелка компаса даст ошибку, что критично в навигации. Поэтому важно точно понимать, откуда и куда направлены линии, особенно в геомагнитных измерениях.
Как направление линий связано с силой действия на заряд
Магнитные силовые линии определяют векторную структуру магнитного поля. Их направление устанавливается от северного полюса магнита к южному снаружи и обратно внутри. Это направление критично при анализе сил, действующих на заряженные частицы.
Сила Лоренца, действующая на движущийся заряд в магнитном поле, описывается выражением F = q(v × B), где q – заряд, v – скорость, B – магнитная индукция. Вектор F всегда перпендикулярен как v, так и B. Следовательно, сила не возникает, если движение параллельно линиям поля, поскольку векторное произведение в этом случае равно нулю.
Максимальная сила действует на заряд, если его скорость перпендикулярна направлению магнитных линий. Тогда модуль силы достигает значения F = |q||v||B|. Это используется при проектировании ускорителей частиц и в управлении траекторией электронов в электронно-лучевых приборах.
Зная направление магнитных линий и вектор скорости, применяют правило правой руки: большой палец – направление v, указательный – B, средний – сила F для положительного заряда. Для отрицательных зарядов сила направлена противоположно.
Учет ориентации силовых линий позволяет точно предсказать отклонение траектории заряда, рассчитать центростремительное ускорение при его круговом движении и оптимизировать конструкции устройств, использующих магнитные поля для управления движением частиц.
Что показывают магнитные линии при взаимодействии двух магнитов
Магнитные силовые линии демонстрируют распределение и направление магнитного поля между магнитами. При сближении разноимённых полюсов линии притягиваются друг к другу, образуя плотный, направленный поток от северного полюса одного магнита к южному полюсу другого. Это указывает на усиление поля в промежутке между ними и на стабильность конфигурации системы.
При приближении одноимённых полюсов наблюдается иное поведение: силовые линии изгибаются и отталкиваются, избегая пересечения. Это отражает зону высокого сопротивления – область, где происходит взаимное отталкивание полей. Напряжённость в этой зоне увеличивается, а направление линий резко меняется, огибая магниты.
Конкретные наблюдения: чем ближе магниты, тем плотнее линии в области взаимодействия. При параллельной ориентации магнитов формируются сложные конфигурации – кольцеобразные и замкнутые траектории, особенно заметные в боковых областях. При перпендикулярном расположении линии стремятся перераспределиться, формируя асимметричное поле.
Рекомендация: для точной визуализации используйте железные опилки или феррожидкость. Это позволит наблюдать не только форму поля, но и его интенсивность. Изучение плотности и изгиба линий даёт представление о локальных зонах усиления или ослабления магнитного воздействия.
Как визуализировать магнитные линии в домашних условиях
Для наглядного отображения магнитных силовых линий понадобится постоянный магнит и мелкие ферромагнитные частицы, чаще всего – железный порошок или опилки. Процесс прост, но требует точности в подготовке и выполнении.
- Выбор магнита: рекомендуется использовать неодимовый магнит или керамический прямоугольный магнит с чётко выраженными полюсами.
- Подготовка поверхности: на ровной, белой плоской поверхности разместите магнит так, чтобы полюса были горизонтальны или вертикальны – это обеспечит чёткое распределение линий.
- Нанесение порошка: равномерно посыпьте железный порошок тонким слоем на поверхность над магнитом. Для равномерности можно использовать ситечко с мелкой ячейкой.
- Наблюдение: аккуратно постучите или слегка потрясите поверхность, чтобы частицы свободно перемещались и выстраивались по силовым линиям.
- Фиксация результата: при желании зафиксировать узор, можно аккуратно перенести рисунок с помощью прозрачной плёнки или сфотографировать.
Дополнительно можно экспериментировать с различными формами магнитов (кольцевые, подковообразные) и толщиной слоя порошка для получения более детализированных картин магнитного поля.
- Для более выраженного эффекта подходит железный порошок с размером частиц 50–200 мкм.
- Использование тонкой плёнки или стекла поверх магнита облегчает очистку и повторные эксперименты.
- При работе с магнитом учитывайте, что сильное магнитное поле влияет на электронные устройства и кредитные карты.
Как направление магнитных линий влияет на работу электродвигателя
Магнитные силовые линии в электродвигателе ориентированы от северного полюса магнита к южному. Это направление определяет силу и направление электромагнитного взаимодействия между статором и ротором. Важнейший параметр – угол между направлением магнитных линий и током в обмотках ротора, который напрямую влияет на величину электромагнитного момента.
Оптимальное направление магнитных линий обеспечивает максимальный коэффициент полезного действия двигателя. При несоответствии направления линии поля и тока возникает паразитное взаимодействие, приводящее к снижению крутящего момента и увеличению потерь на нагрев. Для повышения эффективности необходимо поддерживать магнитные линии строго поперечными по отношению к токам обмоток ротора.
Изменение направления магнитных линий в двигателях с управляемым магнитным полем (например, в синхронных или бесколлекторных моделях) позволяет регулировать скорость и момент с высокой точностью. Несоответствие направления приводит к снижению динамики управления и возрастанию шума и вибраций.
В конструктивном плане важно избегать искажений магнитного потока, вызванных несовпадением полюсов или магнитными зазорами. Нарушение направления линий внутри воздушного зазора снижает магнитную проницаемость и уменьшает создаваемую электродвижущую силу. Рекомендуется строго контролировать геометрию магнитных систем и направление силовых линий при проектировании и монтаже.
Рекомендации: использовать высокоточные датчики положения ротора для корректировки направления поля; применять материалы с высокой магнитной проницаемостью для минимизации потерь; оптимизировать форму магнитопровода для равномерного распределения линий.
Какие ошибки возникают при интерпретации направления магнитных линий
Ошибка возникает при попытке представить магнитные линии как непрерывные физические объекты с началом и концом. В действительности магнитное поле всегда замкнуто – линии не имеют начала и конца в классическом понимании, а проходят замкнутыми контурами. Неправильное изображение линий с разрывами приводит к недопониманию свойств магнитного поля и искажает картину распределения магнитного потока.
Неверно считать, что магнитные линии пересекаются. Пересечения возможны только в графических схемах, но в реальности линии магнитного поля не пересекаются, так как в каждой точке пространства вектор магнитной индукции уникален. Такая ошибка ухудшает качество моделирования и приводит к ошибкам при расчёте полей в сложных конфигурациях.
Рекомендуется для точной интерпретации использовать векторные модели с расчётом поля по уравнениям Максвелла, а не полагаться на визуальные схемы магнитных линий. В эксперименте направление магнитных линий можно определить с помощью компаса, но всегда нужно учитывать, что компас указывает направление вектора B, а не физический поток «магнитных частиц».
Вопрос-ответ:
Откуда именно начинаются магнитные силовые линии в пространстве вокруг магнита?
Магнитные силовые линии исходят от северного полюса магнита. Они распространяются в окружающем пространстве, замыкаясь на южном полюсе. Таким образом, направление линий можно представить как выходящее из северного полюса и входящее в южный. Это условное изображение помогает понять направление магнитного поля и взаимодействие магнитов между собой.
Как объяснить, почему магнитные силовые линии всегда образуют замкнутые контуры?
Магнитные силовые линии не имеют ни начала, ни конца в буквальном смысле, поскольку они непрерывно образуют замкнутые петли. Это связано с природой магнитного поля: магнитные монополи в природе не обнаружены, поэтому линии всегда замыкаются, проходя через магнит и окружающее пространство. Такой характер линий отражает непрерывность магнитного потока и взаимосвязь полюсов.
Можно ли представить направление магнитных силовых линий как поток вещества, исходящего из магнита?
Нет, магнитные силовые линии — это не поток вещества, а условное графическое изображение направления магнитного поля. Они показывают, как взаимодействуют магнитные силы в пространстве. Эти линии помогают понять, где и как действует магнитное поле, но сами по себе они не переносят материю или энергию в форме потока.
Как изменение положения магнита влияет на направление и форму магнитных силовых линий?
Если изменить ориентацию или положение магнита, форма и направление силовых линий вокруг него также изменятся. Линии всегда будут исходить из северного полюса и входить в южный, но их конфигурация в пространстве зависит от положения магнита и окружающих объектов. Например, если рядом находится второй магнит, линии будут взаимодействовать, и поле приобретет сложную структуру.
Почему магнитные силовые линии более плотные вблизи полюсов магнита?
Плотность силовых линий отражает интенсивность магнитного поля в данной области. Вблизи полюсов магнита магнитное поле сильнее, поэтому линии располагаются плотнее. По мере удаления от полюсов поле ослабевает, и линии расходятся, что указывает на уменьшение силы магнитного воздействия.
