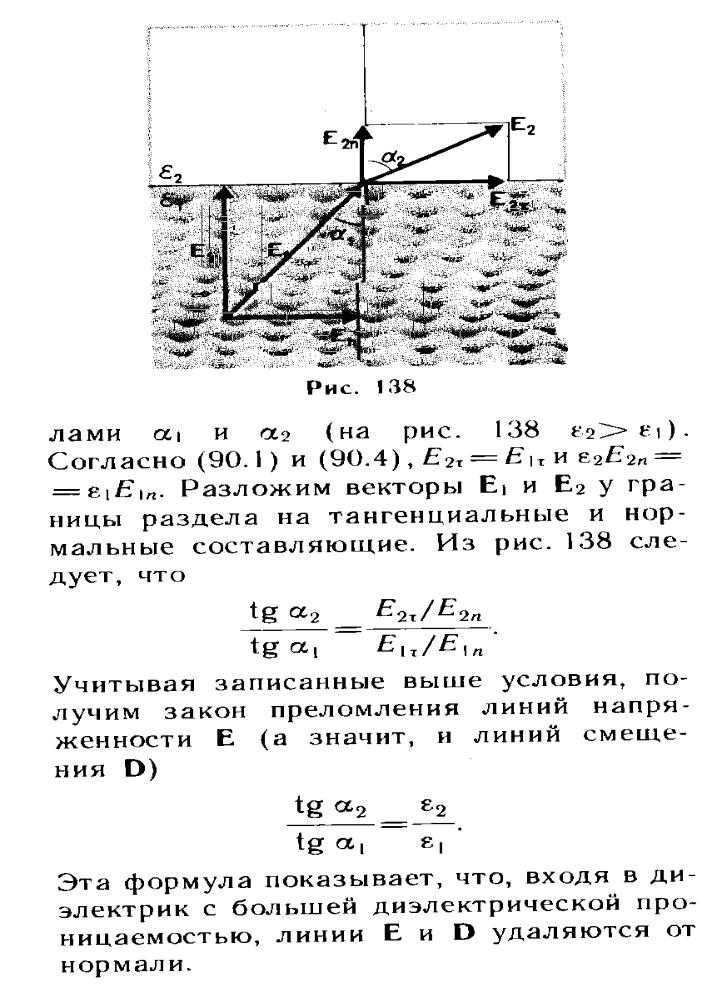

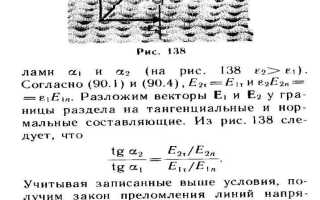

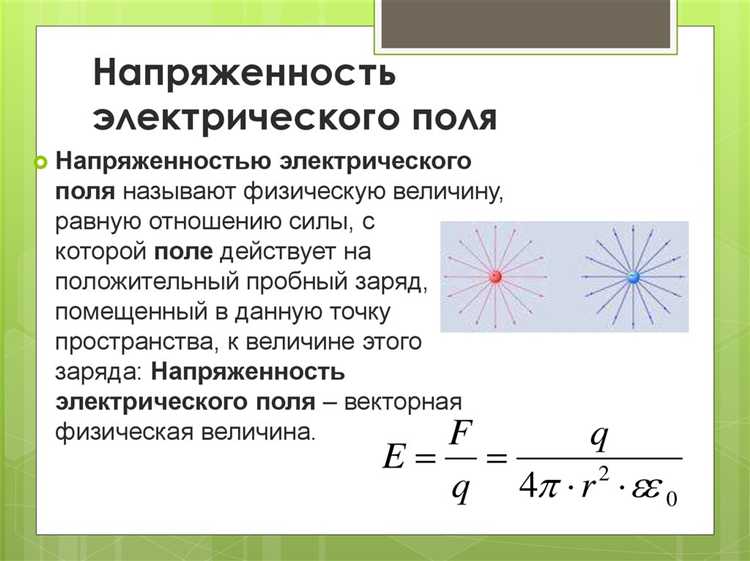

Как по величине измеряемого заряда рассчитывают неизвестную емкость

Определение емкости конденсатора через измеренный заряд основывается на фундаментальном соотношении C = Q / U, где C – емкость, Q – накопленный заряд, U – напряжение между обкладками. Метод применим при наличии точных данных о заряде и напряжении, полученных в лабораторных или промышленных условиях. Основное преимущество подхода – возможность оценки емкости в реальном времени без демонтажа устройства.

Для измерения заряда Q целесообразно использовать интегрирующие усилители или цифровые электрометры, способные регистрировать заряды в диапазоне от пикокулонов до микрокулонов. Напряжение U должно быть измерено синхронно с моментом фиксации заряда, поскольку любые колебания потенциала приводят к погрешностям в расчете емкости.

Особое внимание следует уделять калибровке измерительных цепей. Паразитные емкости, утечки тока и нестабильность источника питания могут существенно исказить результат. Рекомендуется проводить серию повторных измерений с последующим статистическим анализом, включая оценку стандартного отклонения и доверительных интервалов.

В случаях, когда напряжение нестабильно или измеряется с низкой точностью, предпочтительно фиксировать заряд при известной контрольной нагрузке, обеспечивающей линейное распределение потенциала. Это позволяет минимизировать влияние внешних факторов и повысить точность определения емкости, особенно в схемах с высокой добротностью.

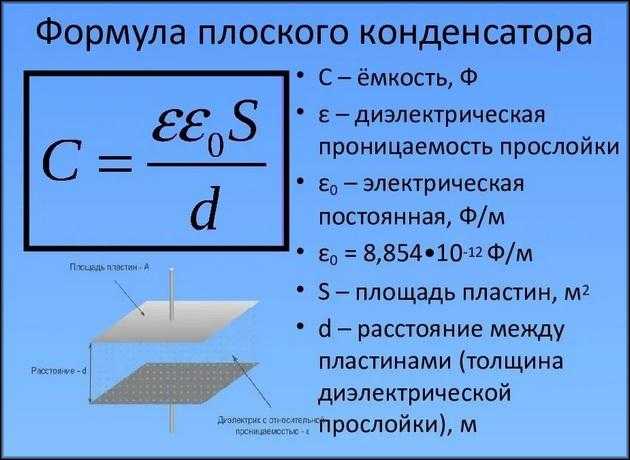

Как связаны заряд, емкость и напряжение: базовая формула

Физическая связь между зарядом (Q), емкостью (C) и напряжением (U) описывается формулой:

• Q = C × U

Заряд измеряется в кулонах (Кл), емкость – в фарадах (Ф), напряжение – в вольтах (В). Эта формула позволяет однозначно определить одну из трёх величин при известных двух других.

1. Если известны заряд и напряжение, то емкость рассчитывается как C = Q / U.
2. Если известны емкость и заряд, напряжение определяется как U = Q / C.
3. Если известны емкость и напряжение, заряд вычисляется напрямую: Q = C × U.

Пример: при емкости 2200 мкФ и напряжении 5 В, заряд будет:

• C = 2200 × 10⁻⁶ Ф
• U = 5 В
• Q = 2200 × 10⁻⁶ × 5 = 0,011 Кл

Для точного расчёта важно учитывать единицы: милли- и микрофарады необходимо переводить в фарады, используя множители 10⁻³ и 10⁻⁶ соответственно.

Проверку результата рекомендуется проводить обратным расчётом. Если полученное значение напряжения при пересчёте не совпадает, исходные данные или единицы, вероятно, были ошибочны.

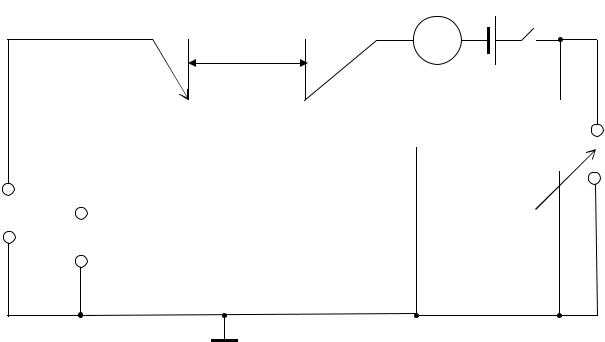

Порядок измерения заряда в электрических цепях

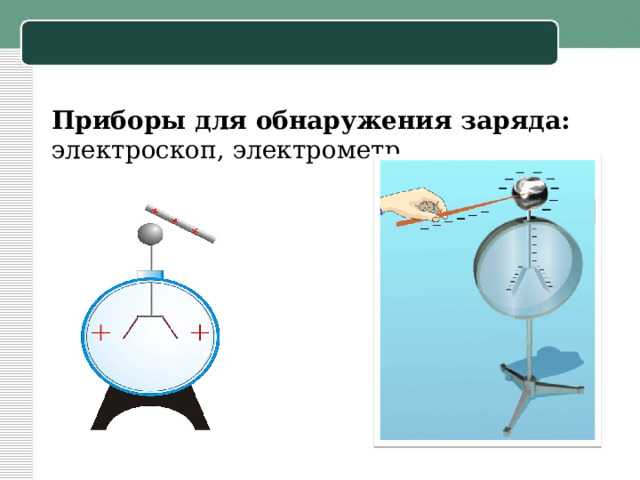

Измерение электрического заряда требует строго соблюдения методики, обусловленной характеристиками исследуемой цепи и используемого оборудования. Прямое измерение заряда проводится при помощи электрометрических усилителей или интегрирующих схем с применением конденсаторов известной емкости.

1. Отключить источник питания и разрядить все накопители энергии в цепи.
2. Подключить высокоомный электрометрический усилитель или интегратор на основе операционного усилителя к исследуемому узлу.
3. Выбрать конденсатор с известной и стабилизированной емкостью, предпочтительно с малым током утечки и температурной стабильностью (например, тефлоновый или керамический класса NP0).
4. Замкнуть цепь, обеспечив однократный импульс заряда (например, кратковременное замыкание ключа или подача импульса тока фиксированной длительности).
5. Считать выходной сигнал усилителя, пропорциональный накопленному заряду. При интегрирующей схеме выходное напряжение U соответствует заряду по формуле \( Q = C \cdot U \), где C – емкость конденсатора.
6. Провести калибровку усилителя на эквивалентной нагрузке для повышения точности результата. Необходимо учитывать паразитные емкости и индуктивности, особенно в высокочастотных цепях.
7. При необходимости повторить измерения с различными параметрами импульсов, фиксируя изменения выходного напряжения.

Для минимизации погрешности важно использовать экранированные кабели, качественные заземления и избегать механических вибраций, способных повлиять на чувствительные измерительные элементы.

Преобразование измеренного заряда в емкость: пошаговый расчет

Для вычисления емкости конденсатора по известному заряду применяется формула: C = Q / U, где C – емкость (в фарадах), Q – измеренный заряд (в кулонах), U – напряжение (в вольтах).

Шаг 1. Измерьте заряд Q. Для этого используйте интегрирующий усилитель с известным опорным конденсатором или специализированный измеритель заряда. Пример: получено значение Q = 2,5×10^-6 Кл.

Шаг 2. Зафиксируйте точное напряжение U, при котором производилось накопление заряда. Например, если напряжение источника стабилизировано на 5 В, запишите U = 5 В.

Шаг 3. Подставьте значения в формулу: C = 2,5×10^-6 / 5 = 5×10^-7 Ф.

Шаг 4. Переведите результат в более удобные единицы. В данном примере: 5×10^-7 Ф = 500 нФ.

Шаг 5. Убедитесь в стабильности напряжения и отсутствии утечек заряда. При наличии нестабильных параметров измерение следует повторить. Погрешность, вызванная дрейфом напряжения, напрямую влияет на точность емкости.

Шаг 6. Для повышения достоверности произведите несколько измерений при разных напряжениях и усредните результаты. Это позволяет выявить нелинейности и исключить случайные ошибки.

Учет погрешностей при определении емкости по заряду

1. Погрешность измерения заряда (ΔQ): При использовании интеграторов или зарядовых усилителей точность зависит от стабильности коэффициента усиления, дрейфа нуля и шумов. Измерители заряда с разрешением 10 нКл и точностью ±0,5% требуют регулярной калибровки и термостабилизации. Пренебрежение паразитными токами утечки через изоляцию приводит к систематической ошибке до 1–3% при низких зарядах.

2. Погрешность измерения напряжения (ΔU): Цифровые вольтметры с точностью 0,05% требуют учета входного сопротивления и влияния нагрузки. При измерениях в диапазоне менее 100 мВ значительную роль играет шум и нестабильность источника напряжения. Для емкостей менее 100 пФ необходимо использовать экранированные схемы и короткие соединения для исключения наводок.

3. Температурные отклонения: Диэлектрическая проницаемость изменяется с температурой, что особенно критично для высокоточных измерений. Например, у пленочных конденсаторов изменение емкости на 100 ppm/°C может при нагреве на 20°C внести погрешность 0,2%.

4. Влияние паразитной емкости: Измерительные провода и переходники добавляют до 10 пФ, что при низких значениях емкости искажает результат до 50%. Рекомендуется использовать метод дифференциальных измерений: сначала фиксируется заряд без образца, затем с образцом, и рассчитывается разность.

Рекомендации: для минимизации суммарной погрешности необходимо использовать прецизионные источники напряжения (стабильность не хуже 0,01%), экранировать измерительную цепь, проводить измерения в термостатируемой среде и учитывать откалиброванные значения прибора. Расчет полной относительной погрешности проводят по формуле: ΔC/C = √[(ΔQ/Q)² + (ΔU/U)²].

Расчет емкости для конденсаторов в переменном режиме

При работе конденсатора в переменном режиме емкость следует рассчитывать с учетом характера сигнала и временных параметров заряда и разряда. Основная формула для расчета емкости через измеренный заряд в этом режиме:

C = ΔQ / ΔV

где C – емкость, ΔQ – изменение заряда, ΔV – изменение напряжения за один цикл сигнала.

В переменном режиме важно учитывать фазовый сдвиг между током и напряжением. Измерения должны проводиться синхронно с фазой сигнала. Использование осциллографа с токовыми клещами позволяет точно зафиксировать ΔQ, вычислив его как интеграл тока по времени:

ΔQ = ∫ I(t) dt за один полупериод

Для синусоидального сигнала частотой f и амплитудой тока I₀ расчетная емкость определяется через амплитудные значения:

C = I₀ / (2πfV₀)

где V₀ – амплитуда напряжения.

При несинусоидальных сигналах (например, прямоугольных импульсах) расчет следует проводить по фактическому интегралу заряда за известное время нарастания или спада напряжения. В этом случае удобнее использовать измеренные значения:

Измерения должны исключать паразитные емкости цепи. Для этого применяется калибровка на холостом ходу и экранирование. Измерительный интервал должен охватывать полный цикл сигнала для исключения погрешностей от асимметрии.

Практические примеры расчета емкости на основе экспериментальных данных

Для определения емкости конденсатора на основе измеренного заряда Q и приложенного напряжения U используется формула C = Q / U. В первом эксперименте зафиксирован заряд Q = 5·10^-6 Кл при напряжении U = 10 В, что дает емкость C = 0,5 мкФ. Следует учитывать точность измерений: при погрешности тока ±1 % и времени ±0,5 % итоговая ошибка емкости не превышает 1,5 %.

Во втором примере измерение проводилось при изменении напряжения. Заряд изменился с 2·10^-6 Кл до 8·10^-6 Кл при напряжениях 5 В и 20 В соответственно. Расчет показывает стабильную емкость в пределах 0,4 мкФ, что подтверждает линейность характеристик конденсатора. Рекомендуется использовать несколько точек измерения для оценки устойчивости параметра.

При эксперименте с электролитическим конденсатором измеренный заряд составил 1,2·10^-4 Кл при напряжении 12 В, что соответствует емкости 10 мкФ. Важно учитывать временной фактор: заряд измерялся после стабилизации напряжения в течение 1 минуты, что исключает влияние утечки и зарядных токов.

Для повышения точности расчета емкости рекомендуется использовать прецизионные измерители заряда или интегрирующие усилители. Также целесообразно проводить серию измерений с последующим усреднением результатов, что уменьшит влияние случайных ошибок. В случае нестабильности показаний целесообразно проверить наличие паразитных токов и емкостей в измерительной цепи.

Вопрос-ответ:

Что означает термин «емкость» в контексте измеренного заряда и как ее рассчитывают?

Емкость — это физическая величина, показывающая способность системы накапливать электрический заряд при приложенном напряжении. Рассчитывается она как отношение измеренного заряда к приложенному напряжению. То есть, если известен заряд, накопленный в системе, и напряжение, можно получить емкость по формуле: C = Q / U, где C — емкость, Q — заряд, U — напряжение.

Какие методы применяют для измерения заряда при расчете емкости?

Для определения заряда часто используют метод интегрирования тока во времени. Это значит, что фиксируют ток, протекающий через объект, а затем вычисляют сумму заряда, переданного за определённый промежуток времени. Также применяют электрометрические методы, в которых напрямую измеряют заряд, накопленный на конденсаторе или другом элементе. Выбор метода зависит от точности, требуемой в эксперименте, и характеристик исследуемой системы.

Почему важно учитывать точность измерения заряда при расчете емкости?

Точность измерения заряда напрямую влияет на корректность полученного значения емкости. Если заряд измерен с ошибками, то расчет емкости будет иметь погрешности, что может привести к неправильным выводам об электрофизических свойствах исследуемого объекта. Особенно это важно в тонких и чувствительных системах, где даже небольшие отклонения влияют на результаты и дальнейшее применение данных.

Как влияет изменение напряжения на вычисление емкости по измеренному заряду?

Емкость определяется как отношение заряда к напряжению, поэтому изменение напряжения обязательно изменит расчетное значение емкости, если заряд останется постоянным. При более высоком напряжении при том же заряде емкость будет казаться меньшей, и наоборот. Для корректного сравнения емкости важно проводить измерения при стабильном или известном уровне напряжения.

В каких случаях расчет емкости по измеренному заряду может быть применен на практике?

Этот способ расчета емкости используется при исследовании конденсаторов, диэлектриков, электродных систем и аккумуляторов. Особенно полезен он в лабораторных экспериментах, когда нужно быстро оценить емкость без сложных приборов. Также метод применяется при контроле качества электронных компонентов и в устройствах, где емкость влияет на работу схемы, например, в фильтрах или накопителях энергии.

Как определить емкость конденсатора по измеренному заряду и приложенному напряжению?

Для расчёта емкости необходимо знать величину заряда, накопленного на обкладках конденсатора, и напряжение, приложенное к нему. Емкость вычисляется по формуле C = Q / U, где Q — измеренный заряд, а U — напряжение. Измеряя заряд, например, с помощью электрометра, и зная приложенное напряжение, можно получить точное значение емкости, что особенно важно при нестандартных условиях или в нестандартных схемах.
