Наборная ручка – один из самых надёжных и функциональных вариантов оформления рукояти ножа. Она состоит из набора отдельных элементов (дисков, шайб, пластин), которые плотно насаживаются на хвостовик клинка и фиксируются клеем, заклёпками или методом горячей запрессовки. Такой подход позволяет варьировать форму, баланс и эстетику ножа, подстраивая его под конкретные задачи или предпочтения пользователя.
Для изготовления ручки потребуются хвостовик длиной не менее 90 мм, твёрдая древесина (граб, орех, палисандр), прокладки из латуни, меди или фибры, а также двухкомпонентный эпоксидный клей. Все элементы необходимо точно подогнать по внутреннему диаметру под хвостовик с минимальным зазором, чтобы исключить люфт и повысить долговечность конструкции. Каждый слой предварительно шлифуется до нужной толщины, чтобы обеспечить равномерное прилегание и плотность набора.
Для фиксации можно использовать как горячую посадку, так и холодный метод с последующей полной заливкой клеем. Важно обеспечить точное осевое выравнивание всех элементов во время сборки. После схватывания клея ручка обрабатывается на наждаке или вручную напильниками, придавая ей эргономичную форму. Заключительный этап – шлифовка абразивами с постепенным уменьшением зернистости и пропитка маслом или воском для защиты от влаги и грязи.

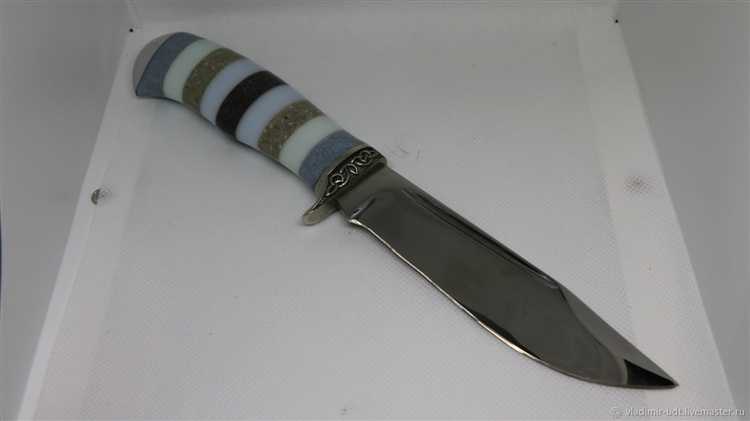

Используя чередование материалов разной плотности и цвета, можно добиться уникального визуального эффекта. Комбинирование металлов с деревом или кожей позволяет создать как классический охотничий нож, так и авторский экземпляр с яркой индивидуальностью. Такой подход требует внимательности и точности, но результат – прочная, удобная и эстетичная ручка, способная служить десятилетиями.
Выбор и подготовка материала для сегментов ручки
Для создания надежной и эстетичной наборной ручки важно правильно подобрать материалы для каждого сегмента. Используются плотные, износостойкие породы дерева, металлы, стабилизированные композиты и кости. Каждый из них требует своей подготовки и технологии обработки.

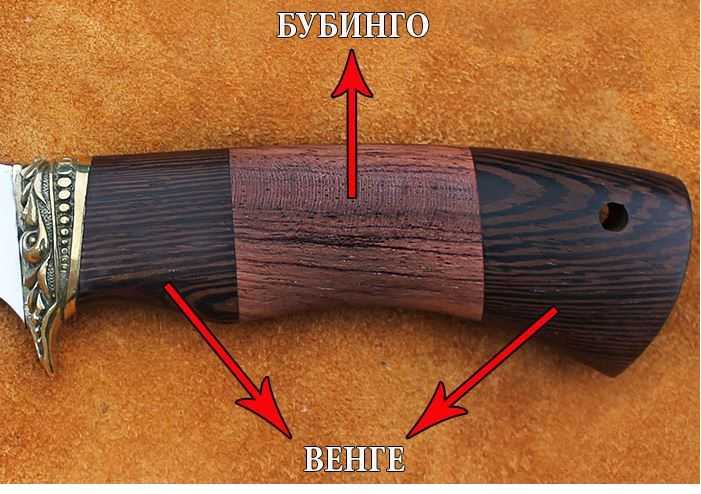

- Дерево: предпочтительны твердые породы – граб, орех, венге, палисандр. Обязательна предварительная сушка до влажности не выше 10%, иначе ручка растрескается. Заготовки нарезают толщиной 4–6 мм, шлифуют зерном P120–P180, обрабатывают антисептиком или стабилизируют смолой под вакуумом.
- Металл: латунь, алюминий или нержавеющая сталь толщиной 1–2 мм используются как прокладки между мягкими материалами. Отрезаются строго по размеру, обезжириваются ацетоном и слегка шлифуются для лучшей адгезии с клеем.

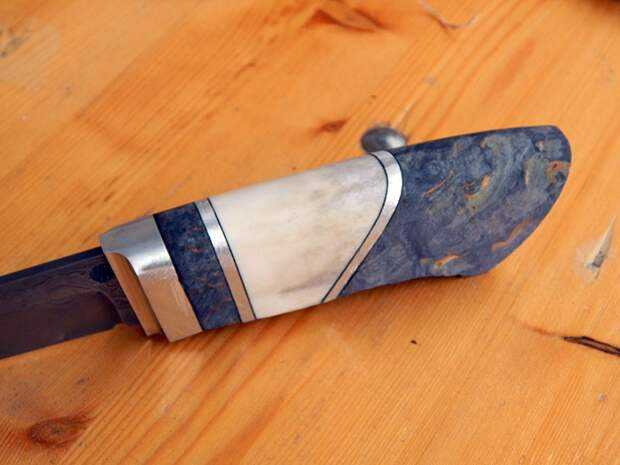

- Кость и рог: подойдут лосиный рог, бычья кость. Материал очищают от органики, кипятят в слабом растворе соды, сушат не менее недели. Шлифуют и подгоняют по толщине с точностью до 0,1 мм.

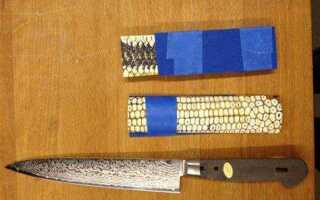

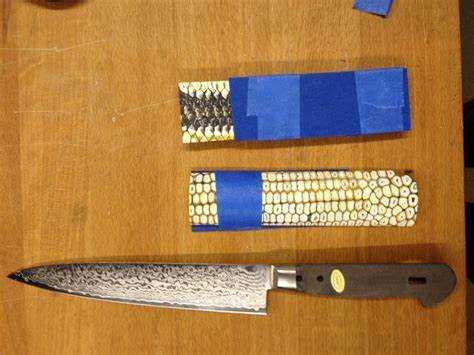

- Стабилизированные материалы: микарта, G10, карбон. Не требуют дополнительной обработки кроме шлифовки до чистовой поверхности. Толщина – от 2 мм. При резке использовать тонкие диски во избежание сколов.
Каждый сегмент размечается и подгоняется с минимальными зазорами. Перед сборкой все элементы проверяют на плоскость, обезжиривают и хранят в герметичной упаковке во избежание влаги и пыли.
Разметка и сверление отверстий в заготовках
Для точного совмещения накладок с хвостовиком необходимо предварительно изготовить шаблон. Используется заготовка хвостовика, по которой выполняется разметка будущих отверстий. Если хвостовик имеет заводские отверстия, их размеры и расположение переносятся на заготовки с помощью штифтов или керна.
Перед разметкой поверхность заготовки обезжиривается. Используется тонкий маркер или шило. Отверстия под штифты размечаются с учётом их диаметра, минимальный допуск – не более 0,1 мм. Для надежной фиксации штифтов лучше выбирать диаметр сверла на 0,05–0,1 мм меньше диаметра самих штифтов.
Сверление выполняется на вертикальном сверлильном станке или при помощи стойки для дрели. Ручное сверление без направляющей снижает точность и приводит к перекосу. Заготовка фиксируется в тисках с мягкими накладками. Сверло строго перпендикулярно плоскости детали, глубина сверления контролируется ограничителем.
Для дерева и микарты рекомендуется использовать спиральные сверла с острым углом заточки (до 90°), для капролона или текстолита – сверла с меньшим углом (60–70°), чтобы избежать растрескивания. При сверлении пластиков и стабилизированной древесины обязательно использовать охлаждение: сжатый воздух или перерывы между проходами сверла.
После сверления отверстия проверяются на соосность с хвостовиком. Допускается лёгкая притирка штифтовой посадки шкуркой, но не расширение отверстий. Нарушение геометрии приведёт к смещению и деформации при сборке рукояти.
Изготовление и подгонка хвостовика клинка
Хвостовик должен обеспечивать жёсткую фиксацию всех элементов ручки и выдерживать нагрузку при работе ножом. Оптимальная длина – 100–120 мм для универсального ножа. Сечение – прямоугольное или овальное, без резких переходов. Минимальная толщина – 4 мм для углеродистой стали, 5 мм для нержавеющей.
Разметку хвостовика проводят по центру оси клинка. Используют разметочный циркуль и штангенциркуль. Заготовку фиксируют в тисках, хвостовик вырезают ножовкой по металлу либо отрезным кругом. Шлифуют напильником до ровной геометрии, контролируя симметрию.
Для лучшего сцепления с материалами ручки поверхность хвостовика шероховатят наждачной бумагой с зерном P80–P120. При необходимости делают продольные насечки ножовкой глубиной 0,5–1 мм. Для сквозного монтажа на торце сверлят отверстие диаметром 3–4 мм для последующей клёпки.
Подгонка по размеру производится в процессе предварительной сборки. Хвостовик должен плотно входить в центральное отверстие набора, без люфта. При обнаружении перекоса подгоняют надфилем. Зазоры недопустимы – они приведут к разбалтыванию конструкции.
Сборка ручки на стержень с использованием клея
Перед началом сборки проверь посадочные отверстия в накладках – они должны плотно прилегать к стержню, но не требовать усилия при установке. При необходимости подгони внутренние диаметры надфилем или шлифовальной бумагой на цилиндре малого диаметра.
Используй двухкомпонентный эпоксидный клей с рабочим временем не менее 30 минут. Это даст возможность корректировать положение элементов и равномерно распределить состав внутри заготовки. Перед нанесением обезжирь стержень и внутренние поверхности всех деталей ацетоном или спиртом, чтобы обеспечить максимальную адгезию.

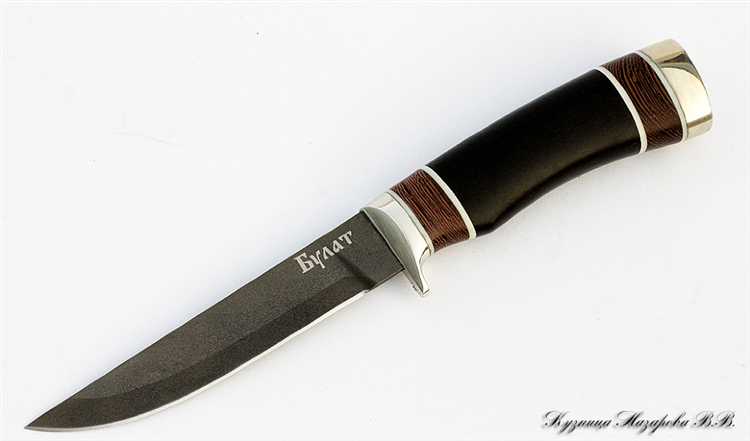

Собирай ручку в том порядке, в каком были подготовлены элементы: начни с переднего бойстера, затем поочерёдно нанизывай сегменты, чередуя декоративные и основные. Каждый элемент слегка проворачивай на стержне, чтобы распределить клей по всей площади контакта. Излишки состава немедленно удаляй тряпкой, смоченной ацетоном.
После полной сборки зафиксируй конструкцию в зажимном приспособлении или тисках с мягкими прокладками. Давление должно быть достаточным для удержания деталей, но без деформации. Выдержи заготовку в неподвижном состоянии не менее 24 часов при температуре не ниже +20°C.
После полимеризации клея убери заусенцы и потёки, обрежь лишнюю длину стержня, если требуется. Переходи к окончательной шлифовке и полировке только после полной фиксации всех элементов.
Формирование и шлифовка внешнего контура ручки

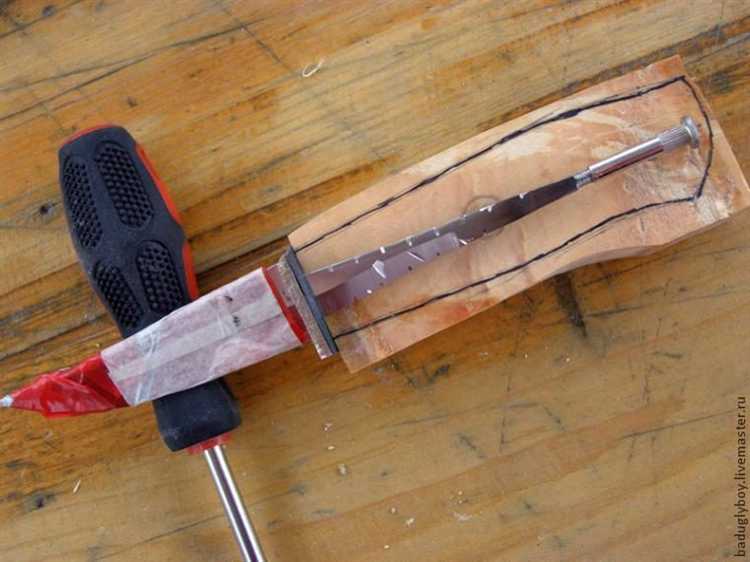

После фиксации всех элементов наборной ручки на хвостовике клинка необходимо точно разметить внешний контур. Используйте карандаш и лекало, соответствующее форме будущей рукояти. При необходимости – изготовьте шаблон из плотного картона. Начинайте с боковых проекций, затем переходите к виду сверху.
Грубую обработку выполняйте ленточной шлифмашиной или напильниками с крупным зерном. Важно сохранить симметрию – каждая сторона должна зеркально отражать противоположную. Постоянно проверяйте форму визуально и с помощью штангенциркуля. Не допускайте перегрева материала, особенно древесины и органических вставок – это приводит к короблению и трещинам.
Для уточнения формы переходите к наждачной бумаге с зернистостью от P80 до P180. Работайте вручную, следуя направлению волокон дерева, если они видимы. Скругления формируйте с особым вниманием – именно они определяют комфорт хвата. Избегайте острых граней в местах опоры ладони и пальцев.
Финальную шлифовку выполняйте абразивом P240–P400. Поверхность должна стать полностью гладкой, без следов переходов между материалами. Особое внимание уделите стыкам между наборами – они должны быть идеально выровнены без зазоров и выступов. Перед финишной обработкой (пропиткой или полировкой) убедитесь в отсутствии микросколов и царапин, используя лупу или яркое боковое освещение.
Финишная обработка поверхности и пропитка
После финальной сборки ручки необходимо устранить все переходы между материалами. Используйте абразивы с зернистостью от P400 до P1000, последовательно увеличивая номер. Работайте по направлению волокон древесины, чтобы избежать поперечных рисок. Для стабилизированных и плотных пород (граб, венге, амбойна) достаточно шлифовки до P800.
После шлифовки проведите мокрую притирку: нанесите на поверхность небольшое количество масла (текстолит, микарта – пропускается) и отполируйте шерстяной тканью или войлоком. Это позволяет выявить дефекты и дополнительно запечатать микропоры.
Для пропитки деревянных элементов используйте тунговое масло, высыхающее в течение 24–48 часов. Нанесите кистью или мягкой тряпкой, дайте впитаться 15–20 минут, удалите излишки. Повторите процедуру 2–3 раза. Альтернатива – датское масло с полимерными добавками, обеспечивающее повышенную износостойкость. После последнего слоя дайте ручке высохнуть минимум 72 часа в проветриваемом помещении.
Для стабилизированной древесины и синтетических материалов используйте финишную полировку пастой типа Dialux (белая или синяя) на тканевом круге. Движения – с постоянным давлением, без перегрева. После полировки удалите остатки пасты мягкой салфеткой без ворса.
Завершающим этапом является нанесение защитного слоя. Для дерева – воск на основе карнаубы, нанесённый тонким слоем и располированный до блеска. Для микарты и пластика – силиконовая автокосметика, создающая влагостойкую плёнку.
Вопрос-ответ:
Какие материалы лучше всего подходят для изготовления наборной ручки?
Для изготовления ручки можно использовать различные материалы — дерево, кожу, пластик, латунь, алюминий и даже кость. Главное — чтобы они хорошо сочетались по толщине и плотно прилегали друг к другу. Часто мастера выбирают чередование твердых и мягких элементов, чтобы добиться интересного внешнего вида и удобства при использовании ножа. Дерево удобно в обработке и придает тёплое ощущение в руке, а металл добавляет прочности и веса.
Какой клей лучше использовать при склеивании элементов ручки?
Подходит эпоксидный клей с высокой прочностью на сдвиг. Он обеспечивает надёжное сцепление между материалами и устойчив к влаге, что особенно важно для ножей, которые могут использоваться на улице или на кухне. Некоторые мастера добавляют в клей микропыль от обрабатываемого дерева для маскировки швов. Важно дать клею полностью высохнуть — обычно это занимает от 12 до 24 часов.
Как правильно выровнять наборные элементы ручки по длине?
Чтобы элементы ручки не «гуляли» по длине, нужно тщательно подгонять каждый слой при сборке. Обычно используют шлифовку на наждаке или вручную — после приклеивания и стягивания заготовки струбцинами. Кроме того, часто применяется временная осевая шпилька или винт, проходящий через весь пакет — она помогает удерживать детали на одной линии до окончательной фиксации.
Можно ли использовать старые материалы, например обрезки кожи или древесины, для изготовления ручки?
Да, можно. Многие мастера специально собирают остатки от прошлых проектов — так можно получить интересные по цвету и текстуре комбинации. Главное, чтобы материалы были сухими, чистыми и без трещин. Также стоит обратить внимание на толщину — слишком тонкие элементы будет сложно ровно уложить, а слишком толстые могут искажать форму ручки.
Как обработать готовую ручку, чтобы она выглядела аккуратно и прослужила долго?
После того как ручка полностью высохла, её обрабатывают напильниками, наждачной бумагой и полировочными пастами. Важно добиться гладкой поверхности без выступов и заусенцев. После обработки деревянные элементы можно покрыть маслом, воском или лаком — это защитит материал от влаги и подчеркнёт текстуру. Металлические части полируют, а при необходимости — покрывают защитным составом от коррозии.
Какие материалы лучше всего подходят для изготовления наборной ручки ножа в домашних условиях?
Для изготовления наборной ручки чаще всего используют комбинацию плотных пород древесины (бук, граб, орех), кожи, латуни и капролона. Всё зависит от желаемого внешнего вида, веса и эксплуатационных качеств. Дерево придаёт изделию классический вид и приятную текстуру. Кожа добавляет комфорт при удержании, а металлические элементы служат декоративными вставками и могут использоваться для прочной фиксации деталей. Капролон или текстолит подойдут, если нужен прочный и влагостойкий материал. Все заготовки нарезаются в виде шайб и плотно нанизываются на хвостовик клинка, после чего ручка обтачивается до нужной формы и шлифуется. Такой метод позволяет создавать ручки с уникальным рисунком и хорошей эргономикой.
