Конфигурация аккумулятора 4S означает последовательное соединение четырёх литий-ионных ячеек формата 18650, что даёт номинальное напряжение 14,8 В (3,7 В × 4) и полностью заряженное напряжение до 16,8 В (4,2 В × 4). Такая сборка применяется в портативных инверторах, моделизме, DIY-энергетике и электроинструментах. Правильная балансировка и защита ячеек – критически важные аспекты надёжности и безопасности всей батареи.
Для сборки рекомендуется использовать элементы с одинаковой остаточной ёмкостью, внутренним сопротивлением и уровнем заряда. Оптимальное расхождение по сопротивлению – не более 5 мОм. Ёмкость всех ячеек должна различаться не более чем на 100 мА·ч. Использование разношёрстных банок приводит к быстрой деградации и риску выхода из строя всей сборки.
Перед началом сборки ячейки следует протестировать с помощью тестера внутреннего сопротивления и зарядного устройства с функцией измерения ёмкости. Все элементы необходимо привести к одному уровню заряда – около 3,7 В. Соединение проводится с помощью точечной сварки или пайки низкотемпературным припоем с минимальным временем термического воздействия, чтобы избежать повреждения термостабильности электролита.
BMS-плата (Battery Management System) – обязательный компонент сборки. Для 4S-аккумулятора требуется BMS на 4 последовательно соединённых ячейки, с функцией балансировки и защитой от перезаряда, переразряда и короткого замыкания. Ток BMS должен соответствовать потреблению устройства: для средней нагрузки подойдёт BMS на 20 А, для мощных – от 40 А и выше.
Провода и разъёмы подбираются по току. Например, при максимальном токе в 15 А подойдут медные провода сечением не менее 1,5 мм². Надёжная изоляция, термоусадка и герметизация корпуса – финальные шаги, обеспечивающие долговечность и безопасность сборки.
Выбор подходящих элементов 18650 по ёмкости и внутреннему сопротивлению
При сборке аккумулятора 4S критично учитывать ёмкость и внутреннее сопротивление каждого элемента 18650. Несоответствие этих параметров приведёт к неравномерной нагрузке, ускоренному износу и снижению общей производительности батареи.
- Оптимальный диапазон ёмкости для сборки – от 2500 до 3500 мА·ч. Элементы с меньшей ёмкостью чаще всего устаревшие или деградировавшие. При выборе новых ячеек лучше ориентироваться на модели с фактической ёмкостью не менее 95% от заявленной.
- Для балансированной работы внутреннее сопротивление всех ячеек в группе не должно отличаться более чем на 5–10 мОм. Идеальное значение – менее 50 мОм на элемент. Повышенное сопротивление вызывает нагрев, снижает КПД и ускоряет деградацию.
- Обязательно проводить измерения каждого элемента перед сборкой. Используйте специализированные тестеры, например, YR1035+ или аналогичные. Измерения мультиметром не дадут нужной точности.
- Не комбинируйте новые и бывшие в употреблении элементы. Даже при одинаковой ёмкости внутреннее сопротивление у старых ячеек выше, что нарушит баланс и снизит срок службы всей сборки.
- Избегайте элементов без маркировки или с сомнительным происхождением. У таких ячеек часто завышенные характеристики, но реальная ёмкость и внутреннее сопротивление не соответствуют заявленным данным.
Равномерность характеристик критична – любые отклонения между ячейками отражаются на всей сборке. При подборе ориентируйтесь не только на ёмкость, но и на идентичность внутреннего сопротивления для каждой из четырёх групп.
Проверка и сортировка элементов 18650 перед сборкой
Перед сборкой аккумулятора 4S необходимо провести тщательную проверку каждого элемента 18650. Начать следует с измерения остаточного напряжения. Элементы с напряжением ниже 2,0 В, как правило, сильно деградированы и не подлежат использованию.
Затем проводится тест на саморазряд. Для этого элемент заряжается до 4,2 В, выдерживается в течение 7 дней и повторно измеряется напряжение. Падение более чем на 0,1 В свидетельствует о высоком саморазряде и непригодности элемента.
Следующий этап – измерение реальной ёмкости. Каждый аккумулятор заряжается до 4,2 В, разряжается током 1 А до 3,0 В, при этом фиксируется отданная ёмкость. Разброс ёмкостей между элементами в одной сборке не должен превышать 5%. Элементы с ёмкостью менее 1800 мА·ч лучше исключить.
Проверка внутреннего сопротивления критически важна. Используется измеритель ESR или зарядное устройство с данной функцией. Для сборки пригодны элементы с внутренним сопротивлением не более 50 мОм. Чем ниже сопротивление, тем выше эффективность и стабильность батареи.

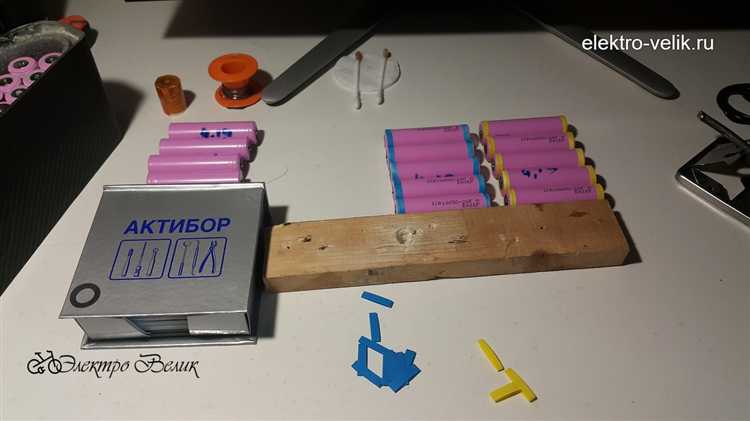

После всех тестов элементы группируются по схожим параметрам: ёмкости, внутреннему сопротивлению и напряжению. Это обеспечивает равномерную нагрузку и предотвращает преждевременный выход из строя отдельных ячеек.
Важно: использовать только элементы без повреждений корпуса, протечек и следов перегрева. Любые внешние дефекты – повод к немедленному браку.
Расчёт конфигурации и напряжения аккумулятора 4s
Конфигурация 4s означает последовательное соединение четырёх литий-ионных ячеек 18650. Каждая из них имеет номинальное напряжение 3.7 В, следовательно, суммарное номинальное напряжение сборки составляет 14.8 В (3.7 В × 4).
Максимальное напряжение полностью заряженного аккумулятора – 16.8 В (4.2 В × 4). Минимальное допустимое напряжение без риска повреждения – 12.0 В (3.0 В × 4), но для увеличения срока службы рекомендуется ограничить разряд до 12.8 В (3.2 В × 4).
Для расчёта итоговой ёмкости важно учитывать количество параллельно соединённых групп. Например, конфигурация 4s3p (четыре последовательно и три параллельно) при использовании ячеек ёмкостью 2500 мА·ч даст итоговую ёмкость 7500 мА·ч, сохраняя напряжение 14.8 В.
Все элементы должны быть одинаковыми по внутреннему сопротивлению, уровню заряда и характеристикам. Несоблюдение баланса ведёт к неравномерной нагрузке, снижению эффективности и потенциальной опасности.
Контроль напряжения каждой ячейки обязателен, поэтому в составе сборки необходима BMS-плата, поддерживающая 4s. Она предотвращает перезаряд, переразряд и выравнивает напряжение между ячейками.
Подбор и подключение BMS-платы для сборки 4s
Для аккумуляторной сборки 4s (4 последовательно соединённых элемента 18650) требуется BMS-плата, рассчитанная на работу с четырьмя последовательно соединёнными ячейками. Маркировка таких плат обычно включает обозначение «4S», например, BMS 4S 40A Li-ion.
- Выбирайте BMS с номинальным током не ниже максимального тока разряда вашей сборки. Например, при использовании ячеек с током 10А каждая и соединении 4s1p, потребуется BMS минимум на 10А.
- Для сборок 4s2p и выше – учитывайте суммарный ток. При 4s2p с элементами на 10А – выбирайте BMS от 20А и выше.
- Убедитесь, что плата поддерживает тип аккумуляторов – Li-ion или LiFePO4. Для 18650 чаще всего используется Li-ion (номинальное напряжение одной ячейки – 3.6–3.7 В).
- Обратите внимание на наличие балансировки. Без неё элементы будут терять синхронность по напряжению, что снижает ресурс сборки. Ищите платы с функцией балансировки напряжения (обычно указано как «balancing» или «equalization»).

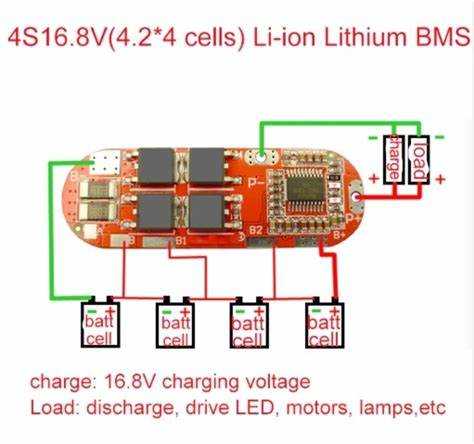

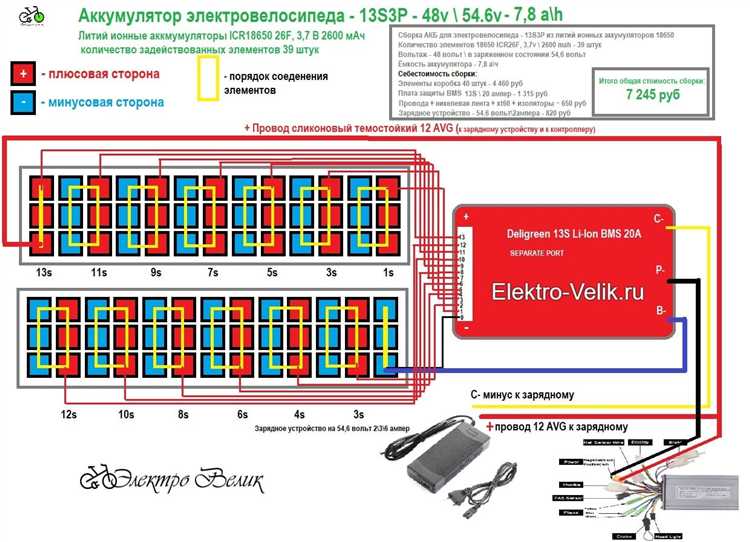

Подключение BMS выполняется строго по схеме, соответствующей количеству ячеек:
- Сначала соедините элементы последовательно: плюс первого элемента к минусу второго и так далее, формируя цепочку из четырёх ячеек.
- B- к общему минусу сборки.
- P- к нагрузке и зарядному устройству (общий минус).
- P+ – к общему плюсу сборки (может отсутствовать на некоторых платах).
- Подключите балансировочные провода:
- B0 – к общему минусу (минус первого элемента).
- B1 – к соединению первого и второго элементов.
- B2 – к соединению второго и третьего.
- B3 – к соединению третьего и четвёртого.
- B4 – к плюсу четвёртого элемента.
Перед первым запуском проверьте каждое напряжение между точками B0–B1, B1–B2 и так далее. Разница между ячейками не должна превышать 0.05 В. Неправильное подключение приведёт к выходу BMS из строя или повреждению элементов.
Сварка или пайка соединений между элементами 18650
Пайка применяется реже из-за высокого теплового воздействия. Температура жала паяльника достигает 300–400 °C, и при недостаточном опыте существует риск перегрева ячейки и деградации внутреннего электролита. При пайке необходимо использовать жало с высокой теплопередачей, флюс без кислот, и производить контакт не более 2–3 секунд. Для соединения используют многожильный провод или медную шину, предварительно облуженную.
Рекомендация: при отсутствии точечной сварки допустима пайка, но только при чётком контроле температуры и минимальном времени воздействия. Не допускается пайка к «шляпке» элемента – только к предварительно приваренным никелевым полосам.

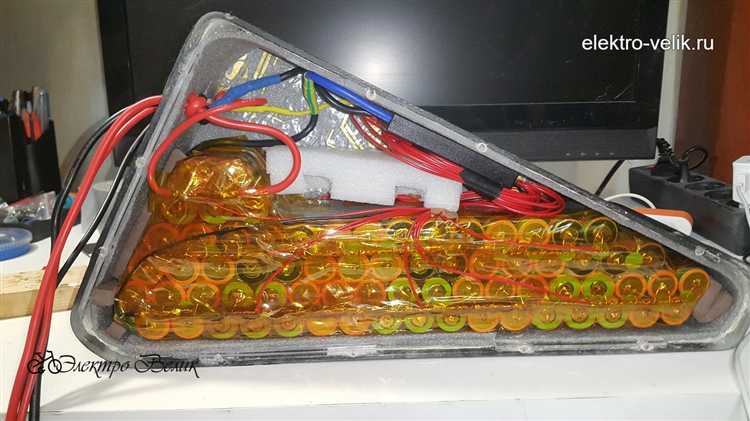

Изоляция, крепление и компоновка аккумуляторного блока
Крепление элементов осуществляется с использованием пластиковых держателей (пайнтонов) или специальных монтажных рамок с отверстиями под 18650. Эти держатели обеспечивают фиксацию ячеек с минимальным смещением и равномерным распределением механической нагрузки. При отсутствии готовых держателей допустимо применять изоляционные ленты типа Kapton, но их нужно закреплять плотно и многослойно, чтобы исключить движение элементов.
Для повышения жёсткости сборки и улучшения теплового контакта применяется термопроводящая паста или термолента между элементами и корпусом. Компоновка блока должна предусматривать минимальные расстояния между ячейками не менее 1–2 мм для обеспечения естественной вентиляции и снижения риска перегрева. Контактные пластины из никеля толщиной 0,15–0,2 мм припаиваются с помощью точечной сварки для уменьшения сопротивления соединений.
Особое внимание уделяется сборке в строгом соответствии с полярностью. Внутренние соединения должны быть ровными, без изгибов и излишнего натяжения проводников. По окончании монтажа необходимо проверить отсутствие коротких замыканий мультиметром, а корпус блока защитить термоусадочной трубкой толщиной не менее 0,5 мм или пластиковым корпусом с вентиляционными отверстиями.
Первичная зарядка и проверка работы собранного аккумулятора 4s
После сборки аккумулятора 4s из элементов 18650 следует провести первичную зарядку, чтобы выровнять напряжение всех ячеек и оценить их состояние. Зарядка проводится зарядным устройством с балансировкой, рассчитанным на Li-ion аккумуляторы с четырьмя последовательно соединёнными элементами (обычно 14,8 В номинал, максимальное зарядное напряжение 16,8 В).
Подключите аккумулятор к зарядному устройству и установите режим постоянного тока (CC) с силой тока, не превышающей 0,5С от номинальной ёмкости одного элемента. Например, при ёмкости 2500 мА·ч максимальный ток зарядки – 1,25 А. Далее устройство автоматически перейдёт к режиму постоянного напряжения (CV) при достижении 16,8 В.
Во время зарядки контролируйте температуру элементов – она не должна превышать 45°C. В случае перегрева остановите процесс и обеспечьте охлаждение. Завершение зарядки определяется стабилизацией тока на уровне 0,05С.
После полной зарядки измерьте напряжение на каждой ячейке с помощью балансировочного разъёма. Разница между максимальным и минимальным напряжением не должна превышать 0,02 В. Более высокий разброс свидетельствует о необходимости балансировки или замены проблемных элементов.
Следующий этап – проверка работоспособности аккумулятора под нагрузкой. Подключите нагрузочный резистор или устройство с током потребления, близким к рабочему (обычно 1-2 А). Контролируйте напряжение на аккумуляторе: оно не должно падать ниже 14,0 В при нагрузке и ниже 3,3 В на каждой ячейке. Сильное падение указывает на слабые элементы или плохие контакты.
Рекомендуется выполнить несколько циклов заряд-разряд с фиксированным током для оценки стабильности ёмкости и теплового режима. Если ёмкость существенно ниже номинальной или наблюдается перегрев, необходим повторный анализ состояния отдельных элементов и соединений.
Контроль баланса ячеек и регулярное техническое обслуживание
Балансировка ячеек в аккумуляторе 4s из элементов 18650 необходима для равномерного распределения заряда и увеличения срока службы. Оптимальный метод – применение балансировочного BMS (Battery Management System), который контролирует напряжение каждой ячейки с точностью до ±10 мВ. При отклонении напряжения более чем на 0,05 В рекомендуется провести балансировку вручную или заменить проблемный элемент.
Регулярная проверка параметров ячеек включает измерение напряжения, внутреннего сопротивления и температуры. Используйте мультиметр с функцией измерения напряжения и специализированные тестеры для оценки сопротивления. Допустимое внутреннее сопротивление для свежих 18650 составляет не более 50 мОм, при увеличении более чем на 20% элемент подлежит замене.
Техническое обслуживание предусматривает осмотр соединений и пайки. Контакты должны быть чистыми, без окисления и трещин. Для предотвращения перегрева необходимо проверять состояние теплоотвода, особенно при плотной сборке. Рекомендуется проводить полный цикл заряда/разряда не реже одного раза в три месяца для поддержания химической активности ячеек.
Особое внимание уделяется условиям хранения аккумулятора: температура должна быть в диапазоне +10…+25 °C, относительная влажность – не выше 60%. При длительном хранении аккумулятор рекомендуется разрядить до 40–50% емкости и хранить в сухом месте с контролем параметров раз в месяц.
Вопрос-ответ:
Какие характеристики должны иметь элементы 18650 для сборки аккумулятора 4S?
Для сборки аккумулятора 4S важно использовать элементы с одинаковыми параметрами — примерно одинаковой емкостью, внутренним сопротивлением и уровнем заряда. Это позволит аккумулятору работать стабильно и безопасно. Лучше выбирать аккумуляторы с проверенным качеством и подходящими параметрами по току разряда, чтобы избежать перегрева и преждевременного износа.
Как правильно соединять элементы 18650 в конфигурации 4S?
Конфигурация 4S означает последовательное соединение четырёх элементов. Плюс одного аккумулятора соединяется с минусом следующего. В результате напряжение суммируется — если каждый элемент имеет 3,7 В, то общая номинальная напряжение будет около 14,8 В. Очень важно обеспечить надежный контакт и соблюдать полярность, чтобы избежать короткого замыкания и повреждений.
Какие меры безопасности нужно соблюдать при сборке аккумулятора из элементов 18650?
При работе с аккумуляторами 18650 следует избегать коротких замыканий, не использовать повреждённые элементы и соблюдать осторожность с инструментами. Рекомендуется применять предохранители, балансировочные платы и корпус, который защитит сборку от ударов и попадания влаги. Также стоит работать в хорошо проветриваемом помещении и иметь под рукой средства тушения пожара на случай возгорания.
Как проверить баланс заряда элементов после сборки аккумулятора 4S?
Для проверки баланса зарядов в сборке 4S применяется балансировочная плата (BMS). Она контролирует напряжение каждого элемента отдельно и помогает поддерживать их на одинаковом уровне. Также можно использовать мультиметр или специализированное устройство для замера напряжения каждого аккумулятора по отдельности. Несбалансированные элементы могут привести к снижению срока службы и ухудшению работы аккумулятора.
Что делать, если после сборки аккумулятора 4S один из элементов быстро разряжается или нагревается?
Если один элемент ведет себя иначе — быстро разряжается или нагревается — это может свидетельствовать о его повреждении или неправильном подключении. Необходимо проверить соединения, убедиться в правильности полярности и проверить состояние самого элемента. В случае выявления неисправности такой аккумулятор лучше заменить, чтобы избежать проблем с безопасностью и сохранить эффективность всей сборки.
Как правильно соединять элементы 18650 для сборки аккумулятора 4S, чтобы обеспечить надежную работу и безопасность?
Для сборки аккумулятора 4S необходимо соединить четыре литий-ионных элемента 18650 последовательно — то есть плюсовой вывод одного элемента соединяется с минусовым выводом следующего. При этом важно использовать специальные никелевые полоски или медные провода с низким сопротивлением, чтобы минимизировать потерю энергии и нагрев. Также нужно внимательно следить за равномерностью заряда и разряда всех элементов, иначе может возникнуть разбалансировка, что приведёт к снижению срока службы и рискам. Кроме того, при монтаже следует обеспечить надежную изоляцию и крепление, чтобы предотвратить короткие замыкания и механические повреждения.
