Полимочевина что это такое и применение цена

Полимочевина – это двухкомпонентное покрытие, образующееся в результате химической реакции изоцианата и аминного отвердителя. В отличие от полиуретанов, полимочевина отверждается за считанные секунды, что позволяет наносить её на вертикальные и даже потолочные поверхности без стекания.

Слой полимочевины устойчив к агрессивным химическим средам, ультрафиолету, абразивным нагрузкам и температурным перепадам от –40 до +150 °C. Это делает материал актуальным в промышленности, на объектах ЖКХ, в аграрном секторе и строительстве. Покрытие используют для гидроизоляции резервуаров, кровель, полов, антикоррозийной защиты металлоконструкций, изоляции трубопроводов и защиты бетона от воздействия реагентов.

Стоимость работ с использованием полимочевины зависит от типа поверхности, условий нанесения и состава материала. В среднем цена колеблется от 900 до 1800 рублей за м² при толщине слоя 2–3 мм. При этом стоимость самого материала может составлять от 600 до 1000 рублей за кг. Учитывать следует также необходимость специализированного оборудования высокого давления и опытных операторов, что напрямую влияет на итоговую смету проекта.

Полимочевина: что это такое и где применяется, цена

Основные сферы применения:

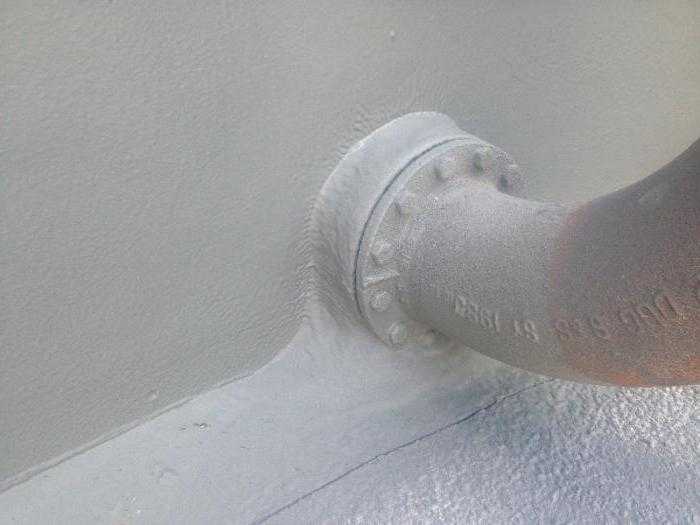

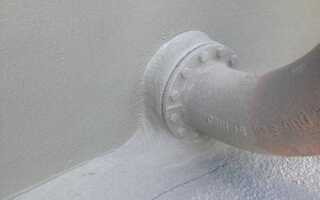

• Гидроизоляция фундаментов, кровель, резервуаров, бассейнов
• Защита бетона и металла в промышленности и на транспорте
• Антикоррозийная обработка кузовов автомобилей, прицепов, морских контейнеров
• Изоляция складов, холодильных камер, пищевых и фармацевтических объектов

Материал выдерживает перепады температур от –40°C до +150°C, устойчив к воздействию кислот, щелочей, солей, нефти и растворителей. Толщина одного слоя – от 1,5 до 5 мм, срок службы – до 25 лет.

Стоимость полимочевины зависит от типа состава, условий нанесения и площади покрытия. Средняя цена:

Для качественного нанесения требуется профессиональное оборудование высокого давления и опытные специалисты. Самостоятельное использование нецелесообразно из-за технологических требований и рисков порчи материала.

Химический состав и способ получения полимочевины

Процесс синтеза протекает по механизму амино-изоцианатной реакции, характеризующейся высокой скоростью и практически мгновенным образованием твердой полимочевинной матрицы. Это требует строго контролируемого соотношения компонентов и специализированного двухкомпонентного оборудования с подогревом и высоким давлением (обычно 150–250 бар, температура – 70–80 °C).

В отличие от полиуретана, в системе отсутствуют гидроксильные группы, что минимизирует чувствительность к влаге и обеспечивает стабильность полиуреи даже при нанесении на влажные или холодные поверхности. В состав также вводятся модификаторы, пластификаторы и пигменты, регулирующие вязкость, время гелеобразования и физико-химические свойства покрытия.

Выбор конкретной рецептуры зависит от условий эксплуатации – для промышленной гидроизоляции предпочтительны ароматические системы с высокой прочностью, тогда как для декоративных и антикоррозионных целей применяются алифатические аналоги с повышенной устойчивостью к ультрафиолету.

Сравнение полимочевины с эпоксидными и полиуретановыми покрытиями

Полимочевина обеспечивает высокую стойкость к истиранию и ударным нагрузкам: до 8000 циклов по Taber CS-17 при нагрузке 1 кг, что превышает аналогичные показатели эпоксидных (до 3000 циклов) и полиуретановых (до 5000 циклов) покрытий. Твердость по Шору D составляет 50–70, в то время как у эпоксидных покрытий – 75–85, у полиуретанов – 40–60. Это делает полимочевину менее хрупкой при высоких нагрузках.

Время полимеризации полимочевины – от 5 до 15 секунд. Для эпоксидных составов – до 24 часов, для полиуретанов – от 2 до 12 часов. Полимочевина подходит для оперативной герметизации и ввода объекта в эксплуатацию в течение суток.

Адгезия полимочевины к бетону и металлу – до 12 МПа, что сопоставимо с эпоксидными (10–13 МПа), но выше, чем у полиуретанов (6–9 МПа). При этом она не требует идеально сухой поверхности – достаточно влажности до 5%, в отличие от эпоксидных, чувствительных к влаге.

Химическая стойкость у полимочевины выше: она выдерживает воздействие растворов щелочей, кислот, нефтепродуктов без разрушения структуры. Эпоксидные покрытия склонны к деградации в условиях постоянного воздействия кислот, полиуретановые – к уф-деструкции без дополнительной защиты.

Температурный диапазон эксплуатации полимочевины – от –40 до +150 °C. У эпоксидных покрытий – от –20 до +100 °C, у полиуретановых – от –30 до +80 °C. Это расширяет сферу применения полимочевины в агрессивных климатических условиях.

Стоимость полимочевины выше – от 900 до 1600 руб./м², включая нанесение. Эпоксидные покрытия – от 500 до 1000 руб./м², полиуретановые – от 700 до 1200 руб./м². Однако учитывая срок службы полимочевины (до 30 лет), инвестиции оправданы при высоких требованиях к долговечности и скорости ввода объекта.

Применение полимочевины для гидроизоляции кровли и фундамента

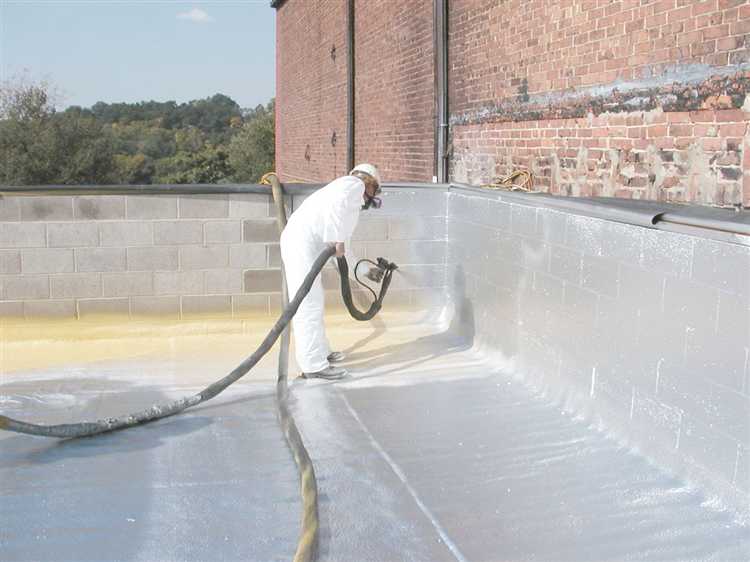

Кровля: полимочевина обеспечивает монолитную, бесшовную защиту, исключающую протечки и капиллярное проникновение влаги. Состав наносится методом горячего напыления, что обеспечивает прочное сцепление с основой из бетона, металла, древесины или битума. Минимальная толщина покрытия – 2 мм, отвердевание – менее 10 секунд, эксплуатационная прочность – до 25 лет. Подходит для плоских и сложнопрофильных кровель, включая инверсионные и эксплуатируемые. Устойчива к ультрафиолету, температурным перепадам от -60 до +120°C и механическим нагрузкам. Перед нанесением требуется очистка и грунтование основания – желательно применять праймер на полиуретановой основе.

Фундамент: полимочевина формирует плотную эластичную оболочку, защищающую бетон от грунтовых вод, агрессивных химических соединений и коррозии. Напыление возможно даже на вертикальные и подземные поверхности благодаря высокой адгезии и тиксотропности. Рекомендуемая толщина слоя – от 2 до 4 мм. Не требуется армирование или монтаж рулонных материалов. Наносить можно при температуре основания от +5°C, что позволяет использовать материал в межсезонье. Подходит для ленточных, плитных и свайных фундаментов, в том числе в сейсмоопасных регионах.

Важно: перед применением полимочевины на кровле и фундаменте необходимо устранить дефекты основания, высушить поверхность и обеспечить равномерное напыление с контролем толщины слоя. Нарушения технологии снижают срок службы покрытия.

Использование полимочевины в автотюнинге и защите кузова

Полимочевина широко применяется в автотюнинге для создания устойчивых к внешним воздействиям покрытий. Основное преимущество материала – высокая адгезия к металлу, алюминию, пластику и стекловолокну без предварительного грунтования. Это позволяет использовать его как для полной обработки кузова, так и для точечной защиты отдельных элементов.

Одно из распространённых решений – нанесение полимочевины на пороги, колесные арки, днище и багажные отсеки пикапов. Благодаря эластичности покрытия (удлинение до разрыва более 400%) оно не трескается при деформациях кузова и выдерживает механические удары без сколов. Устойчивость к агрессивным средам (соли, нефтепродукты, щёлочи) делает полимочевину особенно эффективной в условиях эксплуатации в северных регионах или вблизи морского побережья.

При нанесении важно соблюдать температурный режим (от +5 °C) и использовать двухкомпонентные системы с быстрым отверждением (до 10 секунд). Оптимальная толщина слоя для кузовной защиты – 2–3 мм. При меньшей толщине снижается механическая прочность, при большей – возрастает вес и стоимость обработки.

В автотюнинге полимочевину также применяют для создания текстурированных покрытий, устойчивых к царапинам. Материал можно колеровать в любой цвет, включая матовые и армированные пигментами варианты. Это позволяет отказаться от дополнительной окраски и получить индивидуальный внешний вид автомобиля без потери защитных свойств.

Стоимость нанесения полимочевины на кузов зависит от площади обработки, типа используемой системы и сложности подготовки поверхности. В среднем цена варьируется от 1 500 до 3 000 руб. за м². В условиях коммерческого использования, например, для внедорожников или автомобилей охраны, инвестиции окупаются за счёт уменьшения затрат на ремонт и перекраску.

Особенности нанесения полимочевины: оборудование и температура

Для нанесения полимочевины используется двухкомпонентное реакционное оборудование высокого давления с подогревом. Минимальные требования: рабочее давление от 170 бар, температура нагрева компонентов – не менее 70 °C. При несоблюдении этих параметров смесь не успевает полноценно реагировать, что приводит к снижению адгезии и неравномерному покрытию.

Оборудование должно обеспечивать точное дозирование компонентов A и B в соотношении 1:1 по объёму. Применяются гидравлические дозаторы, оснащённые подогреваемыми шлангами, температура которых должна поддерживаться на уровне 65–75 °C до самого сопла.

Температурные условия окружающей среды критичны. Нанесение допустимо при температуре от +5 °C, но оптимально – от +15 до +30 °C. При более низких значениях возможна конденсация влаги на основании, что вызывает пузыри и дефекты. Поверхность основания должна быть сухой, с остаточной влажностью не выше 4%.

Нарушение температурного режима при подаче компонентов или несоблюдение давления в системе приводит к неполному отверждению материала и снижению механических характеристик. Поэтому калибровка оборудования и контроль температуры на всех этапах нанесения – обязательны.

Требования к подготовке поверхности перед нанесением полимочевины

Качество адгезии полимочевины напрямую зависит от правильной подготовки основания. Игнорирование технологических требований снижает срок службы покрытия и провоцирует отслаивание.

• Влажность поверхности – не более 4%. Для измерения требуется прибор типа карбидного влагомера. При необходимости основание просушивают строительным феном или ИК-обогревателями.
• Температура основания – не ниже +5 °C, желательно в диапазоне +10…+30 °C. Нанесение на охлаждённую или перегретую поверхность нарушает полимеризацию состава.
• Остатки масел, солей, пыли, цементного молочка, старых покрытий удаляются механическим способом. Используются дробеструйные, фрезеровочные машины или шлифовальные установки с пылеотсосом.
• Шероховатость поверхности – профиль Rz 40–60 мкм. Это обеспечивается дробеструйной обработкой. Гладкие поверхности препятствуют сцеплению и требуют дополнительного травления.
• Трещины и сколы заделываются ремонтными смесями. Пустоты и раковины снижают равномерность слоя и могут вызвать провалы при напылении.

После механической подготовки обязательно обеспыливание. Применяется промышленный пылесос с HEPA-фильтром. Обдув сжатым воздухом не заменяет пылеудаление.

Нанесение праймера обязательно для большинства оснований. Тип грунта подбирается в зависимости от материала основания: эпоксидные праймеры – для бетона, полиуретановые – для металлов. Время выдержки до нанесения полимочевины – строго по регламенту производителя, обычно от 30 минут до 6 часов.

Расчёт стоимости работ с учётом площади и типа поверхности

Стоимость нанесения полимочевины напрямую зависит от площади обрабатываемой поверхности и её характеристик. При расчёте учитывается расход материала, сложность подготовки основания и необходимость дополнительных этапов обработки.

Минимальный расход полимочевины на ровной, плотной поверхности составляет около 0,8–1,2 кг на м² для слоя толщиной 1 мм. При увеличении толщины покрытия или нанесении нескольких слоёв расход пропорционально растёт, что влияет на конечную цену.

Поверхности с высокой пористостью или шероховатостью требуют увеличенного расхода материала из-за необходимости заполнения микронеровностей. Например, бетон с крупнопористой структурой может увеличить расход на 15–25% по сравнению с гладким металлом или стяжкой.

Подготовка поверхности также входит в стоимость: очистка от пыли, жиров и старых покрытий, шлифовка, грунтовка. Для бетона и кирпича стоимость подготовки может достигать 150–300 рублей за м², тогда как для металла этот показатель выше – до 400 рублей за м², учитывая необходимость антикоррозионной обработки.

При сложных архитектурных элементах или труднодоступных местах цена за м² возрастает на 20–35% из-за увеличенного времени и затрат на оборудование.

Для точного расчёта стоит предоставить замер площади и детальный анализ поверхности специалистам. Это позволит избежать переплат и получить оптимальное соотношение цены и качества.

Где купить полимочевину и как выбрать надёжного подрядчика

При покупке полимочевины важно ориентироваться на проверенных поставщиков с официальными сертификатами и документами соответствия. Лучше всего обращаться к производителям или их официальным дилерам, чтобы гарантировать качество и оригинальность материала.

При выборе подрядчика обратите внимание на следующие критерии:

1. Опыт работы – наличие реализованных проектов с полимочевиной, подтверждённых отзывами и фотоматериалами.
2. Техническое оснащение – современное оборудование для нанесения покрытия, так как технология требует точного соблюдения параметров.
3. Гарантии – официальные гарантии на материалы и работы, минимум 3–5 лет.
4. Профессионализм команды – наличие сертификатов у специалистов, подтверждающих квалификацию и знание технологии.
5. Адекватное ценообразование – стоимость не должна существенно отличаться от среднерыночной; слишком низкая цена может указывать на экономию на качестве.

Для проверки подрядчика полезно запросить:

• Примеры договоров и сертификатов на материал.
• План работ с технологической картой.
• Контакты предыдущих клиентов для объективных отзывов.

Рекомендуется избегать подрядчиков без опыта работы с полимочевиной или тех, кто не предоставляет техническую документацию. В крупных городах и промышленной сфере стоит ориентироваться на компании с профильным опытом, которые специализируются именно на полимочевине, а не на универсальных отделочниках.

Вопрос-ответ:

Что такое полимочевина и из каких компонентов она состоит?

Полимочевина — это вид гидроизоляционного и защитного покрытия, получаемого в результате реакции изоцианатов с аминогруппами. В результате формируется эластичный и прочный материал, который быстро затвердевает и устойчив к воздействию влаги, химикатов и механических нагрузок.

В каких сферах чаще всего используют полимочевину?

Полимочевина применяется в строительстве для гидроизоляции кровель, фундаментов и резервуаров. Также материал используется для защиты металлических конструкций от коррозии, создания защитных покрытий в промышленности, а еще для герметизации швов и предотвращения протечек в трубопроводах и бассейнах.

Как формируется стоимость полимочевины и что на неё влияет?

Цена полимочевины зависит от нескольких факторов: качества сырья, области применения, объема закупаемого материала и особенностей нанесения. Дополнительно стоимость может изменяться в зависимости от региона, производителя и условий доставки. Также на цену влияет необходимость использования специализированного оборудования и профессиональной подготовки персонала для нанесения.

Какие преимущества у полимочевины по сравнению с другими гидроизоляционными материалами?

Полимочевина отличается высокой скоростью отверждения, что позволяет быстро завершить работы. Она хорошо держится на разных поверхностях, обладает эластичностью и стойкостью к механическим повреждениям, ультрафиолету и химическим веществам. Благодаря этим качествам она служит долго, не теряя своих защитных свойств и не требуя частого обновления.
