Для надежного крепления отопительных приборов важно учитывать не только тип стены, но и вес самой батареи. Чугунные и стальные радиаторы весят от 15 до 30 кг и требуют креплений с грузоподъемностью минимум в 50 кг на один кронштейн. Расстояние между креплениями должно быть не менее 0,6 метра для равномерного распределения нагрузки.
Материал стены определяет выбор крепежа: для бетонных и кирпичных стен подходят анкеры или дюбели с диаметром не менее 8 мм, для гипсокартонных конструкций – специальные металлические распорные крепления с усилением. Важно использовать уровень для точной установки, чтобы предотвратить деформацию радиатора и нарушения циркуляции теплоносителя.
Расположение кронштейнов должно обеспечивать минимальный зазор между стеной и батареей – 3-5 см, чтобы улучшить конвекцию воздуха и предотвратить накопление конденсата. В дополнение к кронштейнам рекомендуется использовать защитные шайбы для равномерного распределения давления на крепежные элементы и исключения повреждений поверхности стены.
Выбор типа крепежа для разных видов батарей
Чугунные радиаторы требуют прочных кронштейнов с увеличенной нагрузкой, поскольку вес одной секции достигает 5–7 кг. Для крепления используются стальные или оцинкованные кронштейны с толщиной металла не менее 3 мм, фиксируемые анкерами диаметром от 8 мм в бетонных или кирпичных стенах. Расстояние между кронштейнами должно быть не больше 50 см, чтобы предотвратить прогиб.
Алюминиевые батареи легче, но чувствительны к деформациям, поэтому применяют легкие алюминиевые или пластиковые держатели с резиновыми накладками для гашения вибраций. Крепеж монтируется дюбелями диаметром 6–8 мм, расстояние между ними – 40–60 см. При монтаже следует избегать чрезмерного затяжения, чтобы не повредить корпус.
Стальные панельные радиаторы обычно комплектуются фирменными монтажными пластинами, рассчитанными на ровную поверхность стены. Крепежные элементы включают оцинкованные или нержавеющие кронштейны с дюбелями 6–8 мм. Для плит из гипсокартона рекомендуются специальные усиленные крепления с распорными элементами, распределяющими нагрузку.
Конвекторные батареи требуют минимального зазора от стены, поэтому используют компактные монтажные планки с регулировкой угла наклона. Для крепежа подходят металлические дюбеля длиной 60–80 мм и диаметром 6–8 мм, чтобы обеспечить надежное удержание без повреждений корпуса.

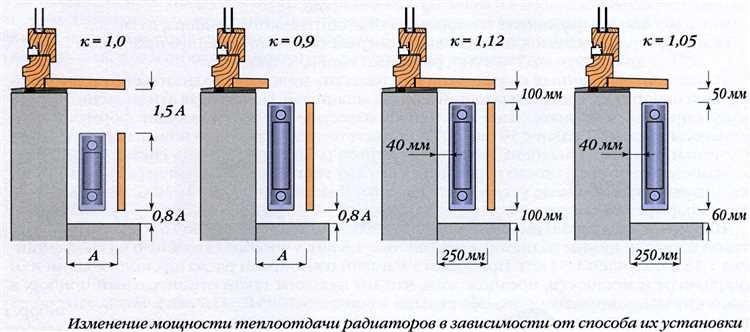

Определение оптимального места установки крепежа на стене
Для правильного крепления батареи отопления к стене необходимо учитывать вес прибора и тип стенового материала. Обычно крепеж устанавливают на расстоянии 15–20 см от верхнего края радиатора и 15–20 см от нижнего края. Это обеспечивает надежную фиксацию и равномерное распределение нагрузки.
Минимальное количество крепежных точек – две, но для больших секционных батарей рекомендуется использовать три и более крепежа с равным интервалом. Оптимальное расстояние между крепежами составляет 50–70 см, чтобы исключить деформацию панели.
При выборе места крепления учитывают толщину стены и наличие внутренних коммуникаций. В кирпичных и бетонных стенах анкеры устанавливают в места с максимальной плотностью материала, избегая пустот и пустотелых зон, которые снижают надежность крепления.
Для гипсокартонных стен необходимо использовать усиленные монтажные элементы или дополнительные металлические профили, закрепленные к несущей конструкции. Крепеж располагают так, чтобы нагрузка передавалась напрямую на несущие элементы каркаса.
Высота установки крепежа подбирается исходя из уровня пола, чтобы обеспечить правильный уклон для циркуляции теплоносителя, обычно батареи монтируют так, чтобы нижний крепеж находился на высоте 10–15 см от пола.
Расчет нагрузки на крепления и их количество
Вес типовой алюминиевой или биметаллической батареи с длиной секции 50 см и высотой 60 см варьируется от 4 до 6 кг. Общая масса устройства умножается на количество секций, что дает суммарную нагрузку на крепления. Для стальных радиаторов вес может достигать 8–10 кг на секцию.
Крепления должны выдерживать не только вес радиатора, но и нагрузку теплоносителя (около 0,8–1 кг на литр объема секций). Для расчета учитывают объем теплоносителя в секциях, умножая на его плотность. Итоговая нагрузка складывается из массы радиатора и теплоносителя.
Количество креплений зависит от длины радиатора. Рекомендуется устанавливать минимум два крепежа на радиатор длиной до 80 см, при длине от 80 до 120 см – не менее трех, а свыше 120 см – четыре и более. Расстояние между креплениями должно быть равномерным, максимальное – не более 60 см.
Крепления подбирают с запасом по прочности минимум 25%. Для примера, если общий вес радиатора с теплоносителем 30 кг, нагрузка на одно крепление при трех точках крепления не должна быть ниже 10 кг с учетом запаса прочности.
При монтаже в стенах из различных материалов важно учитывать их несущие характеристики. Для бетонных и кирпичных стен применяются анкерные крепления, для гипсокартона – специальные дюбели с усилением. В случае нестандартных радиаторов или креплений необходимо согласовывать нагрузочные параметры с технической документацией производителя.
Подготовка стены к монтажу крепежных элементов
Перед установкой крепежа необходимо проверить материал стены и его прочность. Для кирпичных и бетонных поверхностей рекомендуются дюбеля диаметром не менее 8 мм, для газобетона – анкеры с пластиковыми втулками. Важно очистить поверхность от пыли и отслаивающейся штукатурки, используя металлическую щетку или шпатель.
Если на стене есть слой краски или побелки, его нужно удалить в зоне крепления до основания, чтобы обеспечить надежный контакт анкера с материалом. Место сверления размечают с учетом расстояния между креплениями, обычно не менее 50 см для равномерного распределения нагрузки.
Для сверления используйте ударную дрель с сверлом по бетону или камню, глубина отверстия должна быть на 10–15 мм больше длины дюбеля. После сверления обязательно очистите отверстия от пыли с помощью пылесоса или продувки компрессором.
Если стена покрыта плиткой, сверление ведут специальным сверлом по керамике на минимальных оборотах с небольшим нажимом, чтобы избежать трещин. При монтаже на гипсокартон дополнительно устанавливают усиленные крепежные элементы с распорными механизмами для распределения нагрузки.
Перед фиксацией крепежа проверьте ровность разметки и соответствие крепежных элементов весу радиатора, учитывая, что на один элемент приходится около 15 кг нагрузки при стандартных моделях.
Техника установки кронштейнов и подвесов для радиаторов
Крепление кронштейнов и подвесов к стене требует точного соблюдения размеров и последовательности действий для обеспечения надежной фиксации и долговечности отопительного прибора.
-
Разметка места крепления:
- Определите оптимальную высоту радиатора от пола – обычно 10–15 см для обеспечения циркуляции воздуха.
- Расстояние от стены до задней части батареи должно быть 3–5 см, чтобы избежать перегрева стены и обеспечить доступ к трубам.
- На стене отметьте места установки кронштейнов с шагом 50–60 см, учитывая длину радиатора и точки крепления на его корпусе.
-
Выбор крепежа и подготовка отверстий:
- Для бетонных и кирпичных стен используйте дюбеля соответствующего диаметра (обычно 8–10 мм) и шурупы длиной не менее 70 мм.
- В гипсокартонных конструкциях необходимо применять специальные крепления с распорными элементами или крепить к несущему каркасу.
- Сверлите отверстия с учетом глубины дюбеля, избегая чрезмерного расширения для плотной посадки крепежа.
-
Установка кронштейнов и подвесов:
- Закрепите кронштейны на стене, контролируя горизонтальность при помощи строительного уровня.
- Если используется подвесная система, проверьте надежность фиксации тросов или цепей, выдерживающих вес радиатора с водой.
- При необходимости регулируйте длину подвесов для точной установки радиатора в уровень и с заданным отступом от стены.
-
Монтаж радиатора на крепления:
- Установите радиатор на кронштейны, следя за плотным прилеганием крепежных элементов к корпусу.
- Проверьте отсутствие люфтов и равномерность распределения нагрузки по креплениям.
- Для тяжелых батарей допускается установка дополнительных креплений или усиление стенового основания.
Точная разметка, выбор подходящих крепежей и контроль горизонтальности – ключевые факторы надежной установки кронштейнов и подвесов для радиаторов.

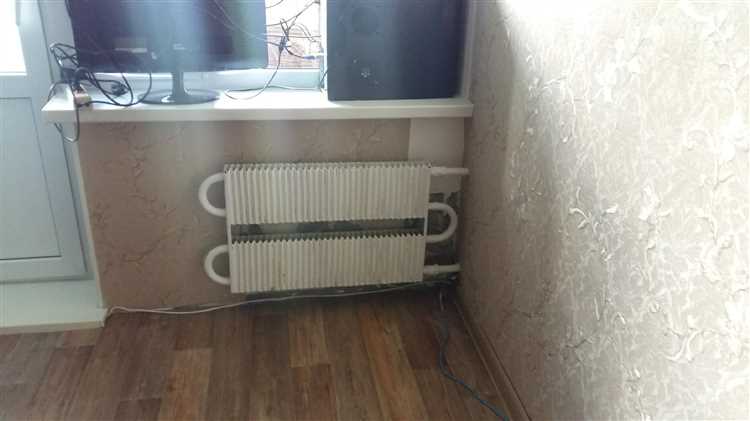

Особенности крепления труб и подключения к батарее
Для надежного крепления труб к отопительной батарее используют специальные кронштейны и хомуты, выдерживающие температурные нагрузки от 70 до 120 °C. Рекомендуется применять металлические или полимерные трубы с теплоизоляцией для снижения теплопотерь и предотвращения конденсата.
Подключение труб к батарее выполняется через резьбовые соединения с использованием паронитовых или фторопластовых прокладок для герметичности. Диаметр труб должен соответствовать диаметру патрубков радиатора, обычно 1/2″ или 3/4″, чтобы обеспечить оптимальный гидравлический баланс системы.
Трубы фиксируют с отступом 20-30 мм от стены, что предотвращает механические повреждения и позволяет выполнить теплоизоляцию. Кронштейны размещают с шагом 0,6-1 метр, чтобы исключить вибрации и деформацию трубопровода.
При монтаже обязательна установка запорной арматуры – шаровых кранов или вентилей – перед батареей для удобства демонтажа и обслуживания. Подводку труб ведут снизу или сбоку, с учетом типа подключения радиатора (нижнее или боковое), чтобы обеспечить равномерный прогрев и минимальные гидравлические потери.
Использование фитингов с уплотнительными кольцами повышает надежность соединений и снижает риск протечек при расширении системы из-за нагрева.

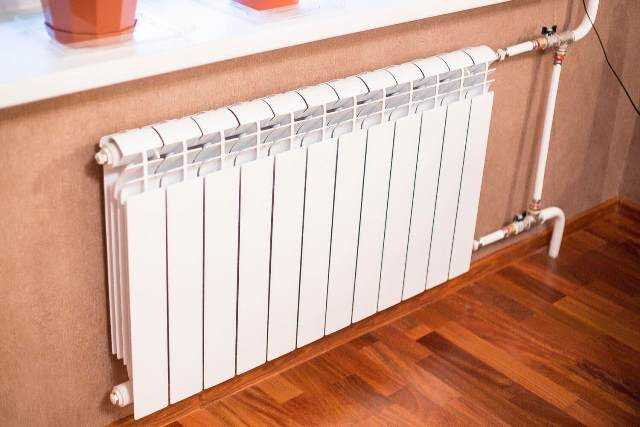

Проверка надежности крепления и устранение ошибок
После установки батареи необходимо проверить фиксацию на прочность. Для этого приложите усилие к радиатору, имитируя давление и вибрацию при эксплуатации. Крепления не должны расшатываться, деформироваться или издавать скрипы.
Первый этап – визуальный осмотр крепежных элементов. Следите за отсутствием трещин и коррозии на кронштейнах и анкерах. Болты должны быть затянуты с моментом не менее 15 Н·м, что предотвращает самопроизвольное ослабление.
Второй этап – проверка уровня радиатора. Несоответствие наклона более 2 мм на метр может привести к неправильному циркулированию теплоносителя и образованию воздушных пробок.
Если обнаружены люфты, ослабьте крепеж, проверьте целостность дюбелей и при необходимости замените на дюбели соответствующего диаметра и длины. Используйте анкерные болты с диаметром не менее 8 мм для бетонных стен и пластмассовые дюбели с гвоздями для гипсокартона, выдерживающие нагрузку от 20 кг на точку крепления.
Для устранения вибраций между стеной и кронштейном рекомендуется установить резиновые прокладки толщиной 3-5 мм. Они гасят шум и предотвращают расшатывание крепежа.
После корректировки креплений повторно проверьте жесткость установки, чтобы исключить смещение при надавливании и нажатии в процессе эксплуатации.
Вопрос-ответ:
Какие виды креплений лучше использовать для монтажа батарей на бетонную стену?
Для бетонных стен подходят металлические кронштейны с дюбелями и шурупами. Металлические элементы обеспечивают надежную фиксацию и выдерживают вес радиатора. Важно выбирать дюбели, соответствующие плотности стены, чтобы крепеж держался прочно и не вызывал трещин. Пластиковые крепления лучше не использовать, так как они менее прочны.
На какой высоте от пола рекомендуется устанавливать батареи отопления для правильной циркуляции тепла?
Оптимальная высота установки — примерно 10-15 см от пола до нижнего края радиатора. Такое расположение позволяет воздуху свободно циркулировать под прибором и равномерно распределять тепло по помещению. Если батарея будет установлена слишком низко, может ухудшиться теплообмен, а слишком высокая установка снизит эффективность обогрева.
Как обеспечить надежное крепление батареи, если стена отделана гипсокартоном?
Для крепления батареи к гипсокартону требуется использование усиленных монтажных элементов. Рекомендуется заранее закрепить на стене деревянные или металлические бруски, к которым и будет крепиться радиатор. Если такой возможности нет, применяются специальные усиленные анкеры для гипсокартона, способные выдержать вес отопительного прибора, однако надежность такого крепления всегда ниже, чем при монтаже в несущую стену.
Какие ошибки часто допускают при монтаже креплений для батарей, которые могут привести к поломке или падению?
Одной из распространенных ошибок является использование неподходящих крепежных элементов, например, слабых дюбелей или маленьких шурупов, не рассчитанных на вес радиатора. Еще бывает, что крепления устанавливают в слишком мягкий материал стены, либо неправильно распределяют нагрузку — крепят батарею лишь в одном месте вместо нескольких точек. Это приводит к тому, что со временем крепеж ослабевает, и прибор может упасть или повредиться.
Как правильно рассчитать количество и расположение кронштейнов для крепления батареи отопления?
Количество креплений зависит от длины и веса радиатора. Обычно для стандартной батареи длиной до 1,5 метра достаточно двух кронштейнов — один по центру и один ближе к краю. Для более длинных моделей количество креплений увеличивается до трех и более, чтобы равномерно распределить нагрузку. Расположение должно обеспечивать жесткую фиксацию, при этом кронштейны крепятся не ближе 10 см от краев и равномерно по всей длине.
