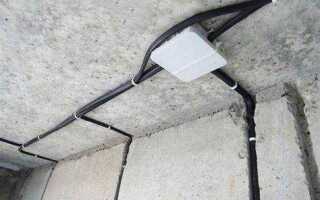

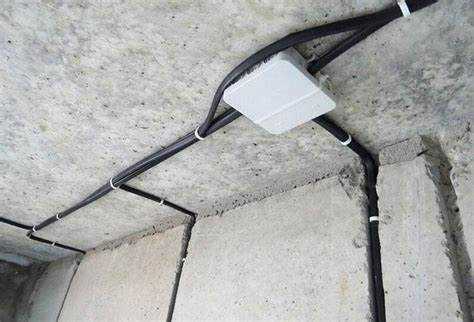

Как крепить кабель в штробе

Укладка кабеля в штробу требует точного соблюдения технических норм для обеспечения безопасности и долговечности проводки. Глубина и ширина штробы должны соответствовать диаметру кабеля с запасом не менее 10 мм, чтобы избежать перегрева и механических повреждений.

Крепление кабеля выполняется с помощью специализированных дюбель-хомутов или скоб, которые фиксируются с шагом 30–40 см. Недопустимо использование обычных гвоздей или проволоки, поскольку они могут повредить изоляцию. Все крепежные элементы должны быть устойчивы к коррозии и не мешать дальнейшему оштукатуриванию.

Рекомендуется прокладывать кабели строго горизонтально или вертикально, избегая острых изгибов с радиусом менее 8 диаметров кабеля. При прокладке нескольких кабелей следует соблюдать минимальное расстояние между ними – не менее 10 мм, чтобы предотвратить взаимное нагревание.

Перед заделкой штробы необходимо провести проверку целостности изоляции и правильности подключения. После укладки кабеля следует использовать защитную сетку или гофру для повышения механической прочности и удобства обслуживания.

Как правильно крепить кабель в штробе: инструкция и советы

Для надежной и безопасной прокладки кабеля в штробе важно соблюдать правильный порядок крепления и учитывать особенности материала стены и кабеля.

1. Подготовка штробы: Очистите штробу от пыли и мусора, чтобы обеспечить плотное прилегание кабеля к стене.
2. Выбор крепежа: Используйте пластиковые или металлические клипсы, хомуты или скобы, специально предназначенные для электромонтажных работ. Диаметр крепежа должен соответствовать толщине кабеля, чтобы избежать повреждений.
3. Расстояние между креплениями: Для кабелей силового типа (от 1,5 до 10 мм²) шаг крепления должен составлять 30–40 см. Для тонких сигнальных проводов – не более 20–25 см.
4. Крепление кабеля: Закрепляйте кабель без натяжения, чтобы избежать деформации и повреждения изоляции. Крепеж не должен сжимать провод слишком сильно.
5. Обход углов и стыков: На поворотах закрепляйте кабель плотнее, с шагом не более 15 см. Избегайте резких перегибов, минимальный радиус изгиба должен быть не менее 8 диаметров кабеля.
6. Защита кабеля: При необходимости используйте гофротрубы или кабель-каналы для дополнительной защиты от механических повреждений и влаги.
7. Завершающий этап: После крепления кабеля тщательно заштукатурьте штробу, избегая попадания раствора под кабель и крепеж.

• Не закрепляйте кабель на выступах и в местах пересечения с металлическими элементами без изоляции.
• Избегайте крепления кабеля на слишком больших расстояниях – это снижает устойчивость и повышает риск повреждений.
• Используйте специальные кабельные хомуты с внутренней защитой, чтобы не повредить изоляцию при затягивании.
• При работе с силовыми кабелями соблюдайте нормы ПУЭ и требования пожарной безопасности.

Выбор крепежных материалов для кабеля в штробе

Правильный выбор крепежа обеспечивает надежную фиксацию кабеля, предотвращает повреждения изоляции и облегчает монтаж. Для крепления в штробе подходят следующие материалы:

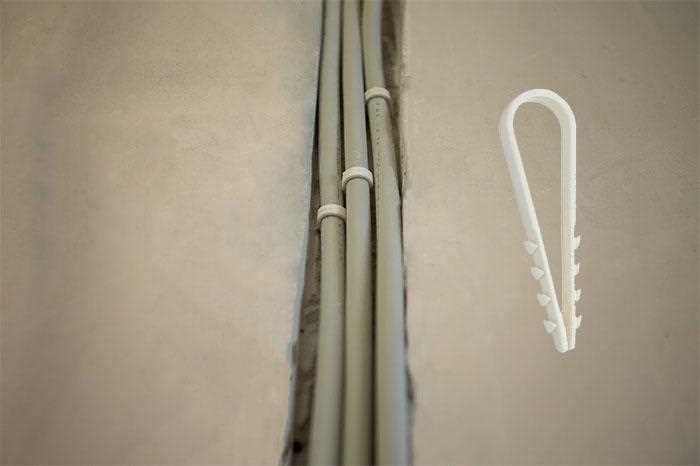

• Пластиковые дюбель-скобы – универсальный и недорогой вариант для кабелей с сечением до 6 мм². Обеспечивают плотное крепление без сдавливания, выдерживают температуру до 80 °C.

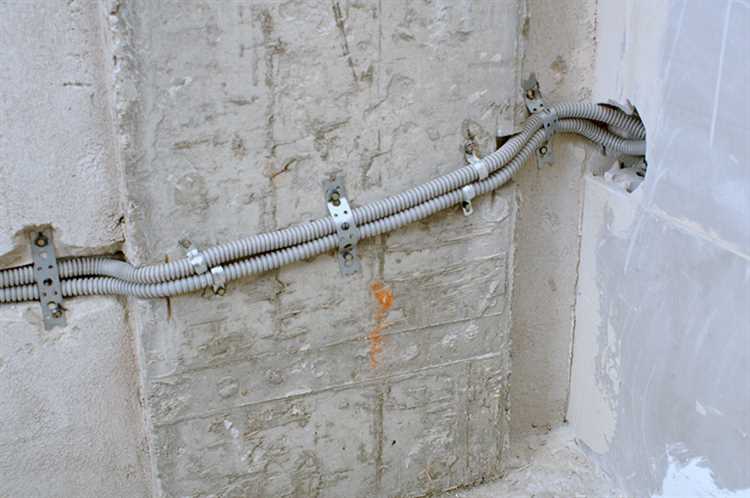

• Металлические скобы – используются для более толстых и тяжелых кабелей, обеспечивают высокую прочность. Требуют аккуратного монтажа, чтобы не повредить изоляцию.
• Кабельные стяжки с дюбелем – подходят для быстрого крепления, применяются при большом количестве кабелей. Не рекомендуется использовать при наличии высокой температуры или вибрации.
• Специальные монтажные клипсы – разработаны для различных диаметров кабеля, обеспечивают равномерное давление и удобны для многожильных проводов.

При выборе крепежа необходимо учитывать:

1. Диаметр и тип кабеля – крепеж должен точно соответствовать толщине, чтобы избежать повреждений.
2. Материал штробы – бетон требует дюбелей с расширяющимся элементом, гипсокартон – легких клипс с саморезами.
3. Температурные условия эксплуатации – пластиковые материалы выдерживают до 80 °C, выше – лучше использовать металл.
4. Расположение штробы – в помещениях с повышенной влажностью предпочтительны коррозионно-стойкие крепежи.

Запрещено использовать обычные строительные скобы без защитного покрытия, так как они могут повредить кабель. Также нельзя крепить кабель чрезмерно плотно, чтобы избежать деформации изоляции и ухудшения электрических характеристик.

Подготовка штробы перед укладкой кабеля

Штробу необходимо очистить от пыли и остатков бетона или штукатурки с помощью металлической щетки или строительного пылесоса. Глубина штробы должна быть не менее 25 мм, ширина – минимум на 10 мм больше диаметра кабеля с учетом используемой гофры или трубы.

Поверхность штробы следует увлажнить, чтобы предотвратить слишком быстрое высыхание раствора при последующем заделывании. Не рекомендуется укладывать кабель в сухую или пыльную штробу, это снижает адгезию и долговечность крепления.

Если штроба проходит через места с повышенной влажностью или возможным механическим воздействием, обязательно используйте пластиковую гофру или металлорукав для защиты кабеля.

Проверяйте ровность штробы по уровню: уклон не должен превышать 5°, чтобы избежать скопления влаги и механических повреждений кабеля при усадке стен.

Перед укладкой кабеля в штробу установите пластиковые или металлические дюбель-клипы с шагом 30–40 см для фиксации кабеля. Это предотвратит провисания и обеспечит равномерное распределение нагрузки.

Заделку штробы после укладки кабеля лучше выполнять цементно-песчаным раствором с маркой не ниже М150. Слой раствора должен полностью закрывать кабель с запасом минимум 10 мм по высоте.

Оптимальная глубина и ширина штробы для кабельной трассы

Глубина штробы должна обеспечивать защиту кабеля и удобство монтажа. Для силовых и слаботочных линий минимальная глубина составляет 25 мм, но при прокладке нескольких кабелей рекомендуется увеличивать глубину до 40–50 мм. Это предотвращает повреждение кабеля при последующей отделке и снижает риск перегрева.

Ширина штробы определяется суммарным диаметром прокладываемых кабелей с запасом не менее 20%. Для одного кабеля диаметром до 20 мм ширина штробы должна быть не менее 30 мм. При прокладке пучка кабелей ширина штробы рассчитывается исходя из количества кабелей, размещаемых в один ряд, умноженного на их диаметр, плюс 20% запаса.

Расположение кабелей в штробе должно оставлять пространство для возможного уплотнения и защиты, особенно если кабели с разными функциональными назначениями (например, силовые и сигнальные). Минимальный слой защитной смеси (цемент или штукатурка) над кабелем должен составлять не менее 10 мм.

При планировании штробы учитывайте толщину штукатурки и выравнивающего слоя, чтобы итоговая поверхность стены была ровной, а кабели не выступали и не создавали напряжение на изоляцию.

Правильное расположение кабеля внутри штробы

Кабель должен лежать ровно, без перегибов и натяжения, с минимальным запасом длины – около 5-10 см для компенсации температурного расширения и возможных монтажных корректировок. Располагать кабель следует в центральной части штробы, чтобы обеспечить равномерное покрытие раствором и защиту от механических повреждений.

Для многожильных или силовых кабелей рекомендовано сохранять зазор минимум 10 мм от края штробы, чтобы избежать трения о стены и повреждений при заливке. Кабель не должен пересекаться с металлическими элементами, особенно заземляющими проводниками, во избежание риска возникновения помех и коротких замыканий.

Укладывать кабель стоит параллельно поверхности стены, избегая пересечений с другими коммуникациями. В местах поворотов радиус изгиба не должен быть меньше восьми диаметров кабеля, чтобы не нарушить целостность жил и изоляции.

При необходимости укладки нескольких кабелей в одной штробе их располагают с зазором не менее 5 мм друг от друга. Использование пластиковых клипс или специальных креплений помогает удерживать кабели в заданном положении, исключая смещение при оштукатуривании.

Важно также предусмотреть легкий доступ к кабелю на концах штробы для подключения и проверки. Кабели не укладывают вплотную к внутренним углам и пересечениям стен, чтобы избежать повреждений в процессе эксплуатации.

Типы креплений для фиксации кабеля в штробе

Для надежной фиксации кабеля в штробе применяют несколько видов крепежа, каждый из которых подходит для определенных условий и материалов стен.

Кабельные стяжки (хомуты) – пластиковые, чаще из нейлона, подходят для кабелей малого и среднего сечения. Крепятся в штробу через пластиковые дюбели с отверстиями для хомутов. Обеспечивают прочную фиксацию и просты в монтаже.

Металлические скобы – оцинкованные или нержавеющие, используются для массивных кабелей и многожильных пучков. Устанавливаются с помощью шурупов или дюбелей, выдерживают большие нагрузки и температурные колебания.

Пластиковые клипсы – фиксируются в штробе с помощью дюбелей или клеевых составов. Отличаются быстрым монтажом и минимальным повреждением изоляции кабеля. Используются для проводов малого диаметра, например, для слаботочных систем.

Кабельные лотки и короба – применяются при прокладке большого количества кабелей или при необходимости дополнительной защиты от механических воздействий. Лотки закрепляются к стене дюбелями или анкерными болтами, обеспечивая ровное расположение проводки.

Клеевые крепления – используются при невозможности применения механических крепежей. Специальные монтажные клеи или монтажные пены позволяют закрепить кабель в штробе без сверления, но подходят только для легких кабелей и ровных поверхностей.

Выбор типа крепления зависит от толщины штробы, типа стенового материала, массы кабеля и условий эксплуатации. Для бетона и кирпича предпочтительны металлические скобы и пластиковые дюбели с хомутами, для гипсокартона – пластиковые клипсы и клеевые крепления.

Техника монтажа кабеля с использованием пластиковых клипс

Для фиксации кабеля в штробе пластиковые клипсы обеспечивают надежное и аккуратное крепление без повреждения изоляции. При монтаже учитывайте следующие рекомендации:

1. Выбор клипс:
   • Используйте клипсы, соответствующие диаметру кабеля – слишком свободные не удержат кабель, слишком тугие могут повредить изоляцию.
   • Отдавайте предпочтение клипсам с антивибрационными элементами для снижения нагрузки на кабель.
   • Для влажных помещений выбирайте клипсы из устойчивого к коррозии пластика.
2. Подготовка штробы:
   • Удалите пыль и остатки бетона, чтобы обеспечить плотное прилегание клипс.
   • При необходимости обработайте поверхность грунтовкой для улучшения адгезии крепежа.
3. Монтаж клипс:
   • Устанавливайте клипсы с шагом 30-40 см для кабелей диаметром до 10 мм, и не более 25 см для более толстых кабелей.
   • Крепите клипсы с помощью дюбелей или шурупов, учитывая материал основания (бетон, кирпич, гипсокартон).
   • При необходимости используйте ударный шуруповерт с подходящей насадкой для равномерного вкручивания.
4. Фиксация кабеля:
   • Вкладывайте кабель в клипсу без усилия, избегайте перегибов и натяжений.
   • Проверяйте, чтобы кабель свободно сидел в клипсе, не деформируя оболочку.
   • Обеспечьте равномерное распределение кабеля внутри штробы для предотвращения напряжений.
5. Контроль и защита:
   • После монтажа осмотрите крепеж на предмет повреждений и надежности фиксации.
   • При необходимости закрепите дополнительные клипсы на поворотах и переходах для стабилизации кабеля.

Как избежать повреждений кабеля при закреплении в штробе

Перед укладкой кабеля убедитесь, что штроба соответствует диаметру кабеля с запасом не менее 10–15%. Это предотвратит излишнее давление на изоляцию и облегчит монтаж. Используйте пластиковые или полимерные короба внутри штробы для дополнительной защиты кабеля от механических воздействий и пыли.

Закреплять кабель следует пластиковыми клипсами или хомутами с мягкой внутренней частью, исключающей сдавливание и повреждение изоляции. Интервал между креплениями не должен превышать 30 см, чтобы избежать провисания, которое приводит к заломам и переломам жил.

Избегайте применения металлических скоб и гвоздей – они способны прорезать изоляцию, особенно при вибрациях или температурных изменениях. Для крепления используйте специальные дюбели с кронштейнами, позволяющие зафиксировать кабель без сильного сжатия.

Перед заливкой штробы штукатуркой или цементом обязательно защитите кабель трубой ПВХ или гофрой. Это предотвратит прямой контакт с раствором, который может вызвать химическое разрушение изоляции. При использовании гофры оставляйте небольшой запас длины для компенсации возможных температурных расширений.

Проверяйте состояние кабеля перед укладкой. Поврежденные участки не допускаются к монтажу. При необходимости заменяйте дефектные участки, чтобы избежать дальнейших проблем с электричеством.

Проверка и тестирование закрепленного кабеля перед заделкой штробы

Для проверки электрических характеристик используйте мультиметр или тестер. Измерьте сопротивление изоляции, оно должно соответствовать значениям, указанным в технических данных кабеля, обычно не ниже 1 МОм. Проверка на отсутствие короткого замыкания между жилами обязательна – сопротивление между ними должно стремиться к бесконечности.

Если кабель многожильный, проверьте целостность каждой жилы по отдельности, подключив тестер к соответствующим контактам. Допустимый предел сопротивления жил не должен превышать нормативы производителя.

В случаях силовых кабелей проведите испытание на нагрузку, подав рабочее напряжение и измерив ток. Важно убедиться, что кабель не нагревается и не показывает аномальных колебаний параметров.

Проверка надежности крепления включает механическую нагрузку: аккуратно нажмите на кабель вдоль штробы, чтобы проверить, не сдвигается ли он из-за слабого крепления. Если кабель смещается, замените крепеж или добавьте дополнительные клипсы с шагом не более 30 см.

Заделка штробы допускается только после подтверждения отсутствия дефектов и стабильности всех параметров. Это исключит необходимость вскрытия стены для ремонта в будущем.

Вопрос-ответ:

Как правильно выбрать кабель для укладки в штробу?

При выборе кабеля для штробы следует учитывать тип помещения и назначение проводки. Для внутренней электропроводки обычно используют медные кабели с изоляцией, подходящей для условий эксплуатации (например, ПВХ или ПУ). Важно подобрать кабель с подходящим сечением, чтобы обеспечить надежную передачу тока без перегрева. Также стоит учитывать степень защиты оболочки от механических повреждений, так как кабель будет зафиксирован в стене.

Какие инструменты понадобятся для крепления кабеля в штробе?

Для монтажа кабеля в штробе понадобятся: штроборез или перфоратор с насадкой для создания канавок, молоток и зубило для выравнивания углубления, дюбельные клипсы или пластиковые скобы для фиксации кабеля, шуруповерт или отвертка для крепежа, а также изолента и строительный уровень. Кроме того, пригодятся перчатки и защитные очки для безопасности во время работы.

Как закрепить кабель в штробе, чтобы избежать его повреждения при дальнейшем оштукатуривании?

Кабель нужно укладывать ровно и без лишних изгибов в подготовленную штробу. Для фиксации используют специальные дюбельные клипсы или скобы, которые крепятся к стене шурупами. Важно, чтобы кабель плотно прилегал к стене, но не был перетянут, чтобы не повредить изоляцию. После закрепления штробу можно заделать раствором или гипсовой смесью, при этом нельзя прилагать чрезмерное давление на кабель. Такой подход сохранит целостность изоляции и обеспечит надежность электропроводки.

Можно ли укладывать кабель в штробу без дополнительной защиты?

В некоторых случаях кабель укладывают напрямую в штробу, но это возможно только при использовании кабелей с прочной оболочкой, специально предназначенных для такой установки. Если кабель обычный и предназначен для прокладки в трубах или коробах, лучше дополнительно защитить его гофротрубой или металлической трубкой. Это повысит долговечность и снизит риск механических повреждений, особенно в стенах из твердых материалов или в местах с возможными вибрациями.

Какой порядок действий при креплении кабеля в штробе для электропроводки?

Сначала делают разметку и вырезают штробу нужной глубины и ширины. Затем очищают канавку от пыли и мусора. После этого укладывают кабель в штробу, расправляют его и фиксируют клипсами или скобами с шагом примерно 30-40 см. Проверяют, чтобы кабель не провисал и не имел сильных перегибов. После фиксации штробу аккуратно заделывают штукатуркой или раствором. Важно перед отделочными работами проверить целостность изоляции и надежность крепления.
